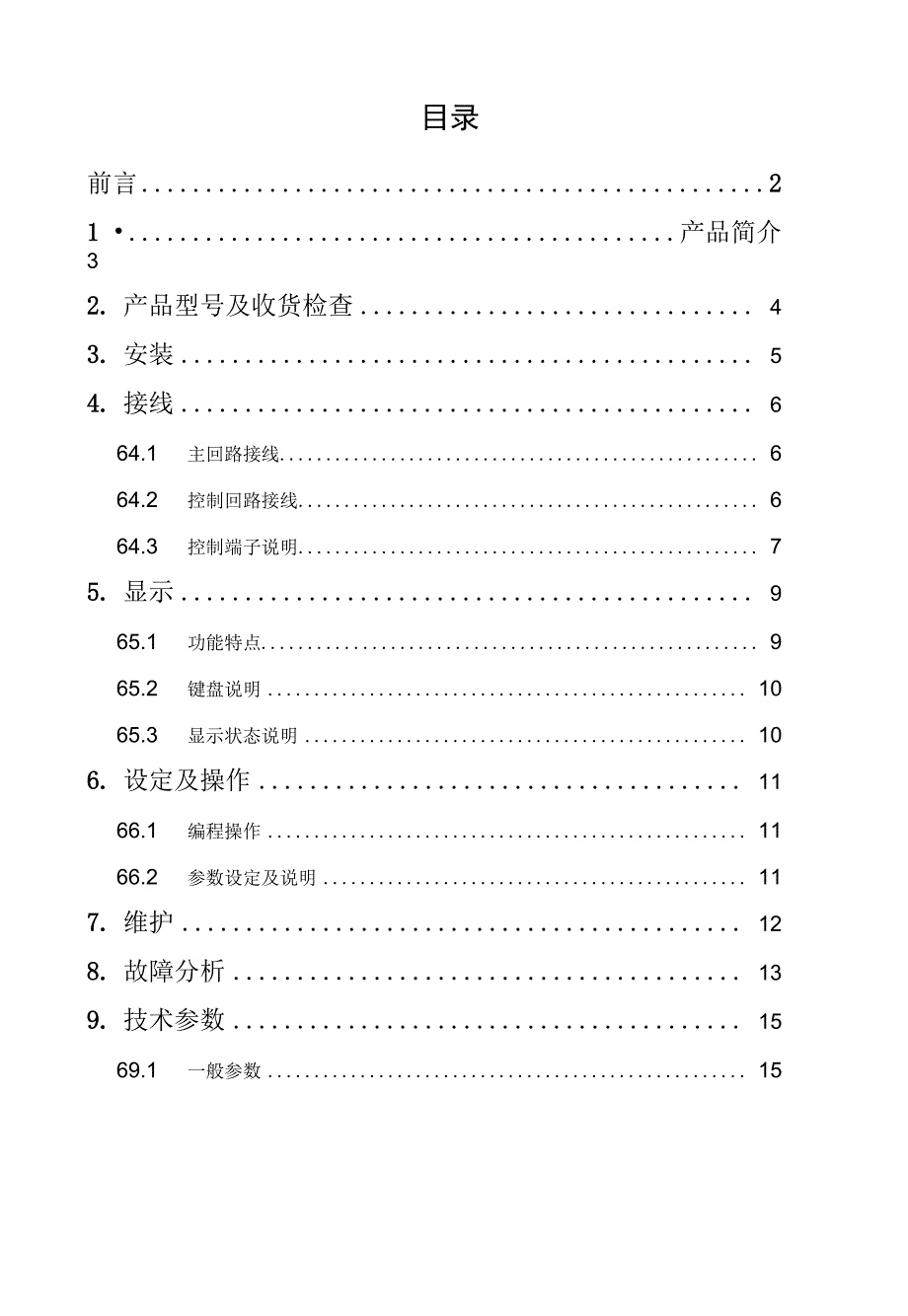

目录前言 21 • 产品简介 32. 产品型号及收货检查 43. 安装 54. 接线 664.1 主回路接线 664.2 控制回路接线 664.3 控制端子说明 75. 显示 965.1 功能特点 965.2 键盘说明 1065.3 显示状态说明 106. 设定及操作 1166.1 编程操作 1166.2 参数设定及说明 117. 维护 128. 故障分析 139. 技术参数 1569.1 一般参数 1569.2 基本接线图 1610 .不同应用的基本设置 17CMC-L软起动器用户手册安全注意事项警告！主回路电源得电后即存在危险电压电机停止后，主回路上依然存在危险电压， 须在软起动器断电后，再打开前面板 CM— L软起动器停止后，继电器端子上（ 67、8、9）依然存在危险电压不允许软起动器输出端（ 2L1、4L2、6L3 ）接 补偿电容器或压敏电阻电机综合保护器应接于软起动器输入端 （1L1、3L2、5L3），不允许接于输出端软起动器与变频器混用时，二者输出端要彼此隔离不要试图修理损坏的器件，请与供货商联系散热器的温度可能较高（运行方式下） 严禁在软起动输出端反送电。
软起动器在起动或停止状态时，输出侧都存 在咼压刖言感谢您选用西安西驰电气有限责任公司生产的CMC-L系列电动机软起动器 为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安 全，在使用前请详细阅读本《用户手册》当您在使用 中发现疑难问题而本手册无法 提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将 竭诚为您服务注：产品出厂后依据保后，认真填写保修卡并司或供货单位修卡对产品实行保修 请您在收到货物将保修卡寄回西安西驰电气有限责任公#1. 产品简介及特点CMC-L系列电机软起动 器是一种将电力电子技术， 微处理器和自动控制相结合的 新型电机起动装置它 能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减 压起动等传统的起动方 式起动电机而引起的机 械与电气冲击等问题，并能有效地降低起动电流及配电容量 ，避免增容投资CMC-L系列软起动器特点如下：① 多起动方式：限流起动、斜坡起动、斜坡限流起动，最大 程度满足现场需求，实现最佳起动效果② 高可靠性：有高性能微处理器对控制系统中的信号进行数字化处理，避免了以往 模拟线路的过多调整， 从而获得极佳的准确性和执行速度。
③ 强大的抗干扰性：控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级 另避免了主电网上干 扰引起的软起动器误动作④ 简便的调整方式：控制系统应用范围广，方式调整简便、 直观，通过各种功能选项可匹配各类不同的控制对象⑤ 结构的优化：独特的紧凑结构设计，特别方便用户集成到 已有系统中，为用户节约系统改造费用⑥ 电机的保护：多种电机保护功能（如过流、输入 /输出缺相、晶闸管短路、过热保护 等）确保电机及软起动 器在故障或误操 作时不被损坏⑦ 维护简便：由4位数码显示组成的监控信号编码系统， 24小时监控系统设备的工作状况，同时提供快速故障诊断2. 产品型号及收货检查设备拆封后请按下列步骤仔细检查，如发现问题，请及时##与供货商联系2.1 铭牌检查请检查您收到的产品规格型号与您所订购的是否相符CMC魚刘荻起钿器型号规格；CMC- 输入电压¥ VAC适配电机： KV岀厂编号:XCOO 出厂日期：—年—月—日西垢凹呃电乞疔限瑜任处司&2.2 产品检查请检查产品在运输过程 中是否有损伤，如：外 壳凹陷、变形，连线、连接件松动等 2.3 装箱检查每台软起动器配有产品合格证、保修卡、 《使用说明书》各一份，检查是否齐全。
3.安装为保证良好的产品性能，软起动器必须垂直安装安装 空隙应遵循下表安装环境通风良好，室内安装，避免阳光 直射外型尺寸及开孔图（单位： mm规格型号GHIKLMABCCMC-L008 〜07517028620013325072010100CMC-L090 -16028643922024035792010100CMC-L185 -31532548022027938692010100CMC-L400 -530407620220351481920101004.接线&4.1 主回路端子 1L1、3L2、5L3 接电源端， 2T1、4T2、6T3接电机端相序对软起动器 没有影响交流接触器的安装 参见右图4.2控制回路—Comm on Run Stop注意：3、4、5起、停信号是一个无源节点电流信号端子 起、停信号端子 K2 K1 控制电源端子##接线图-B#&4.3端子说明端子序号端子名称说明技术参数输 入 端 子1电流取样端子接电流互感器见附件选用23起停信号公共端子起、停控制电路有单节 点和双节点两种接线方 式如图(A)双节点 如图(B)单节点4起动信号端子5停止信号端子11控制电源输入端接控制电源AC220V ± 15%50Hz12输 出 端 子6起动完成信号输出端子K2闭合起动完成无源节点78故障输出端子K1闭合故障输出无源节点910接地端子?接软起动器外壳1.5-2.5mm 2?!接地电缆应尽可能短，并接于起动器旁最近的接地点。
合适的地点应位于安装板上紧靠软起动器处安装板也应接地这是安 全接地，而不是保护接地回路说明：旁路接触器和电流互感器都是软起动器选件( 需另行订购)，在用户不选用互感器时，软起只能以斜坡方式起动工 作，运行时无过流保护注意：在选用互感器变比时务必按下表执行！#附件选用:适配 电机（KW）规格型号额定 电流（A）接触器型号（选件）外部电流互感器（选件）7.5CMC-L008-318CJX4-2550 :511CMC-L011-324CJX4-3250 :515CMC-L015-330CJX4-32100 :518.5CMC-L018-339CJX4-40100 :522CMC-L022-345CJX4-50100 :530CMC-L030-360CJX4-63100 :537CMC-L037-376CJX4-80200 :545CMC-L045-390CJX4-95200 :555CMC-L055-3110CJX4-115F300 :575CMC-L075-3150CJX4-150F300 :590CMC-L090-3180CJX4-185F400 :5110CMC-L110-3218CJX4-225F500 :5132CMC-L132-3260CJX4-265F500 :5160CMC-L160-3320CJX4-330F600 :5185CMC-L185-3370CJX4-400F600 :5220CMC-L220-3440CJX4-500F800 :5250CMC-L250-3500CJX4-500F10005280CMC-L280-3560CJX4-630F10005315CMC-L315-3630CJX4-630F15005400CMC-L400-3780JWCJ20-800A15005470CMC-L470-3920JWCJ20-1000A15005530CMC-L530-31000JWCJ20-1000A15005说明：1）软起动器标准配置不含旁路接触器及电流检测互感器，用户需按照上表所列规格型号合理选用旁路接触器和电 流互感器。
电流互感器必须放置于基本接线图所示位置2)上表中的附件仅供参考5.显示该起动器采用数码 显示式操作键盘，可实 现参数设定、显示、修改以及故障显示、复位和起动、停机等控制5.1功能特点:可调参数：起始电压 (P0)起动时间(P1)停车时间(P2)起动电流(P3)起动方式：斜坡限流软起动电压斜坡软起动电流限幅软起动停车方式：电压斜坡停车方式自由停车方式&5.2键盘说明：确认握运行健退出键9988符号名称功能说明一确认键进入参数菜单，确认需 要修改数据的参数项A递增键参数或功能码的递增V递减键参数或功能码的递减C退出键确认修改的参数数据并退出参数项，退出参 数菜单RUN运行键键操作有效时，用于运行操作，并且端子排X1的4、5端子短接STOP停止键键操作有效时，用于停止操作，故障状态下 按STOP键4秒以上可复位当前故障停止筑&5.3显示状态说 明:序号显示符号状态说明备 注1停止状态设备处于停止状态2PDED编程状态此时可阅览和设定参数3RUFT运行状态 1设备处于软起动过程状态4HLIFT运行状态 2设备处于全压工作状态5RUH j运行状态 3设备处于软停车状态6Err 1故障状态设备处于故障状态6.键盘操作及参数说明&6.1键盘操作当软起动器通电后 ，即进入起动准备状态 ，键盘显 示STOP ,此时按一键进入编程状态。
编程状态下软起动可进行以下两种 操作：参数阅览和参数设定，当显示参数前两位处于闪烁状态 时是参数阅览状态，后两位处于闪烁状态时是参数设定状态参数阅览状态时，按人或V键进行参数阅览；按一键进入 ■ 参数设定状态，按 人或V键进行参数设定及修改按 C键退出本级菜单并返回上一级6.2参数设定及说明参数显示有四位，前两位是参数项，后两位是参数值序号显示参数说明操作说明出厂值起始电压(10%-70% ) Ue16 级★参数设定状态 下，按人或V键可1P05020%可调设为99%时为修改起动电压大全压起动小。
