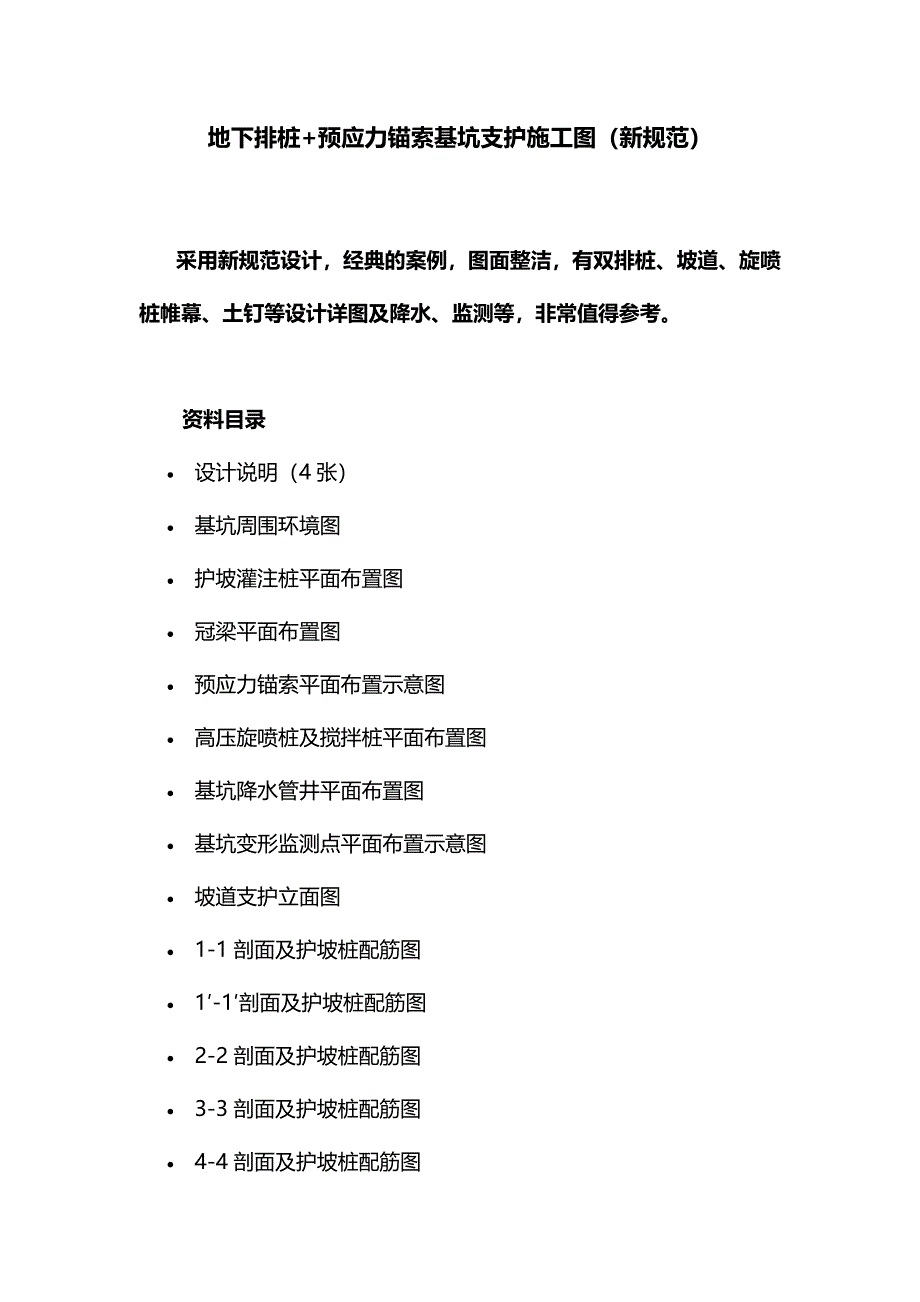

地下排桩+预应力锚索基坑支护施工图（新规范）采用新规范设计，经典的案例，图面整洁，有双排桩、坡道、旋喷桩帷幕、土钉等设计详图及降水、监测等，非常值得参考 资料目录 · 设计说明（4张） · 基坑周围环境图 · 护坡灌注桩平面布置图 · 冠梁平面布置图 · 预应力锚索平面布置示意图 · 高压旋喷桩及搅拌桩平面布置图 · 基坑降水管井平面布置图 · 基坑变形监测点平面布置示意图 · 坡道支护立面图 · 1-1剖面及护坡桩配筋图 · 1′-1′剖面及护坡桩配筋图 · 2-2剖面及护坡桩配筋图 · 3-3剖面及护坡桩配筋图 · 4-4剖面及护坡桩配筋图 · 5-5立面、剖面图 · 构造详图(3张)内容简介基坑开挖深度：15.45米 侧壁安全等级：一级 地下水位：8.5米 相关规范：《建筑基坑支护技术规程》JGJ120－2012 《建筑地基基础设计规范》GB50007－2011 基坑支护：上部土钉墙，下部排桩+850型搅拌桩帷幕+锚索 【土钉墙】孔径110mm，倾角15度，深度应大于设计长度100mm钢筋网采用∅6.5圆钢，间距250mmX250mm，搭接长度不小于300mm。
土钉钢筋采用ƒ20、„22钢筋制做，注浆采用PO42.5水泥加强筋采用ƒ14钢筋 【护坡灌注桩和冠梁】均采用C30混凝土，桩径∅800mm/∅1000mm@1500mm 【预应力锚索和腰梁】锚索直径150mm,间距同灌注桩，采用15.24mm，1860级有粘结钢铰线浆液为PO42.5级纯水泥浆，水灰比为0.45-0.50，每米水泥用量75Kg；一次注浆压力1MPa进行注浆，二次注浆为劈裂注浆，开口压力应在3.0MPa腰梁采用2根25b槽钢；楔形垫板为250X250钢板，厚15mm；锚具、夹具OVM15 【高压旋喷桩和搅拌桩帷幕】高压旋喷桩水泥采用Po42.5级水泥，水泥掺入量为每米180Kg，水泥浆液的水灰比采用1：1轴搅拌桩水泥采用Po42.5级水泥，水灰比0.45～0.55、水泥掺入量为20% 【基坑降水】管井降水，管井间距约18~23米 采用新规范编制，编制与2013年9月排桩+止水帷幕剖面坡道支护立面图管井降水大样图预应力锚索平面布置示意图高压旋喷桩及搅拌桩止水帷幕平面布置图预应力锚索大样图。
