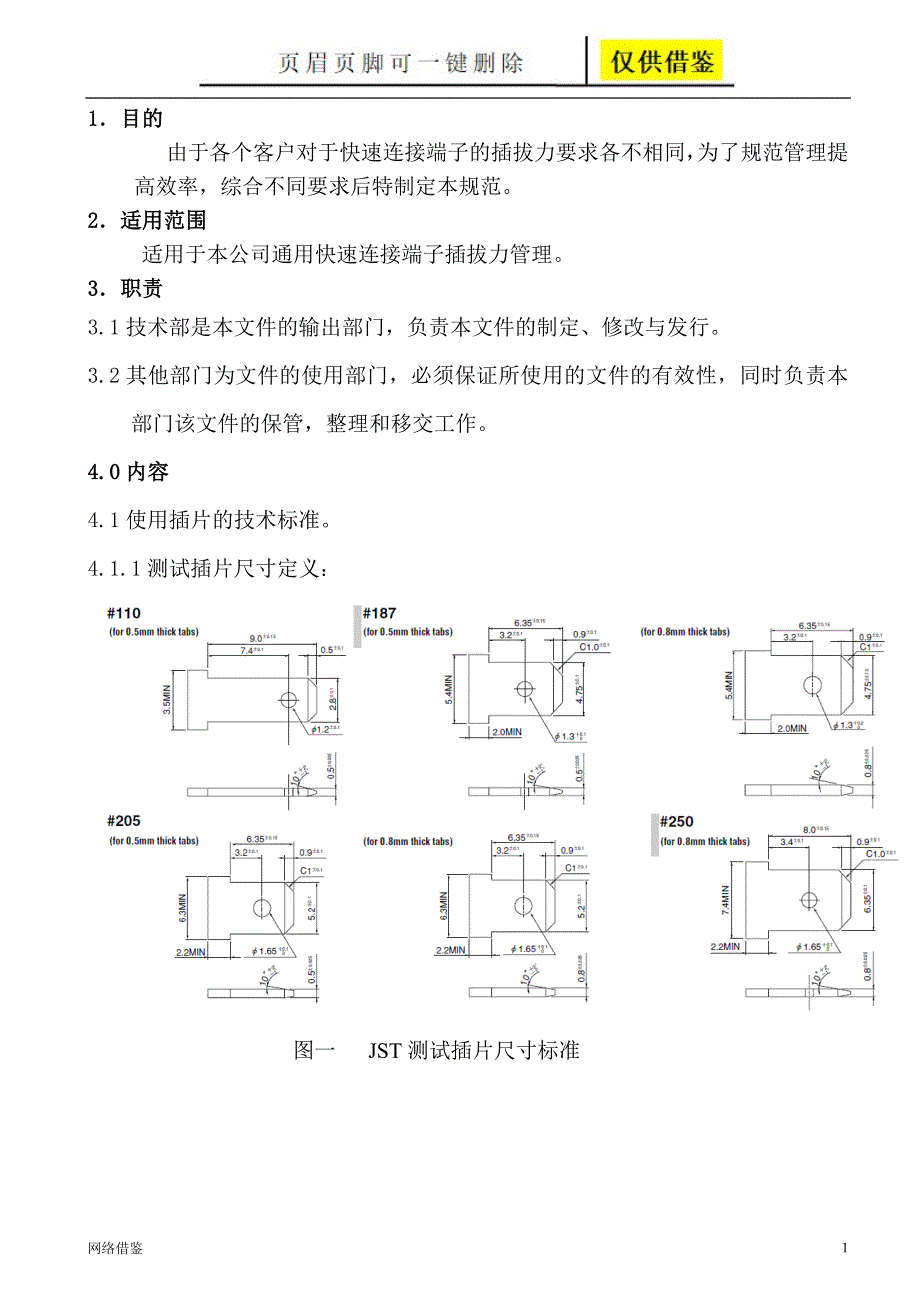

1．目的 由于各个客户对于快速连接端子的插拔力要求各不相同，为了规范管理提高效率，综合不同要求后特制定本规范2．适用范围 适用于本公司通用快速连接端子插拔力管理3．职责 3.1技术部是本文件的输出部门，负责本文件的制定、修改与发行3.2其他部门为文件的使用部门，必须保证所使用的文件的有效性，同时负责本部门该文件的保管，整理和移交工作4.0内容4.1使用插片的技术标准4.1.1测试插片尺寸定义： 图一 JST测试插片尺寸标准 图二 测试插片尺寸标注表一 测试插片尺寸标准Test tabA±0.15C±0.01B±0.10E±0.10D±0.10L+0.10备注1100.50.59.07.402.81.20（dia）1870.90.5/0.86.353.204.751.30（dia）2050.90.5/0.86.353.205.201.65（dia）2500.90.88.03.406.351.65（dia）测试插片的技术要求：A)插片材质：H65,y1;硬度150-155；B)插片表面毛刺<0.02;圆孔无毛刺；C)表面处理：镀锡锑，盐雾试验24h;4.1.2 无锁直插快速连接端子插拔力规范(单位：N):规格第一次插入力镀前/镀后≤第一次拔出力镀前/镀后≥第六次拔出力镀前/镀后≥端子的固定力≥备注110镀前18/镀后20镀前20/镀后2887187镀前26/镀后35镀前45/镀后501312205镀前28/镀后37镀前50/镀后551513250镀前33/镀后40镀前55/镀后602015 表二4.1.3带锁直插快速连接端子插拔力规范(单位：N):规格第一次插入力≤锁定力≥解锁力≤端子的固定力≥备注11020 镀前1545207镀前418730 镀前2011025 镀前2212 镀前920532 镀前23882713镀前1025034 镀前2513035 镀前3215 镀前12 表三 端子固定力的测试插片见左图；插片尺寸见“表一测试插片 插片尺寸标准”。
