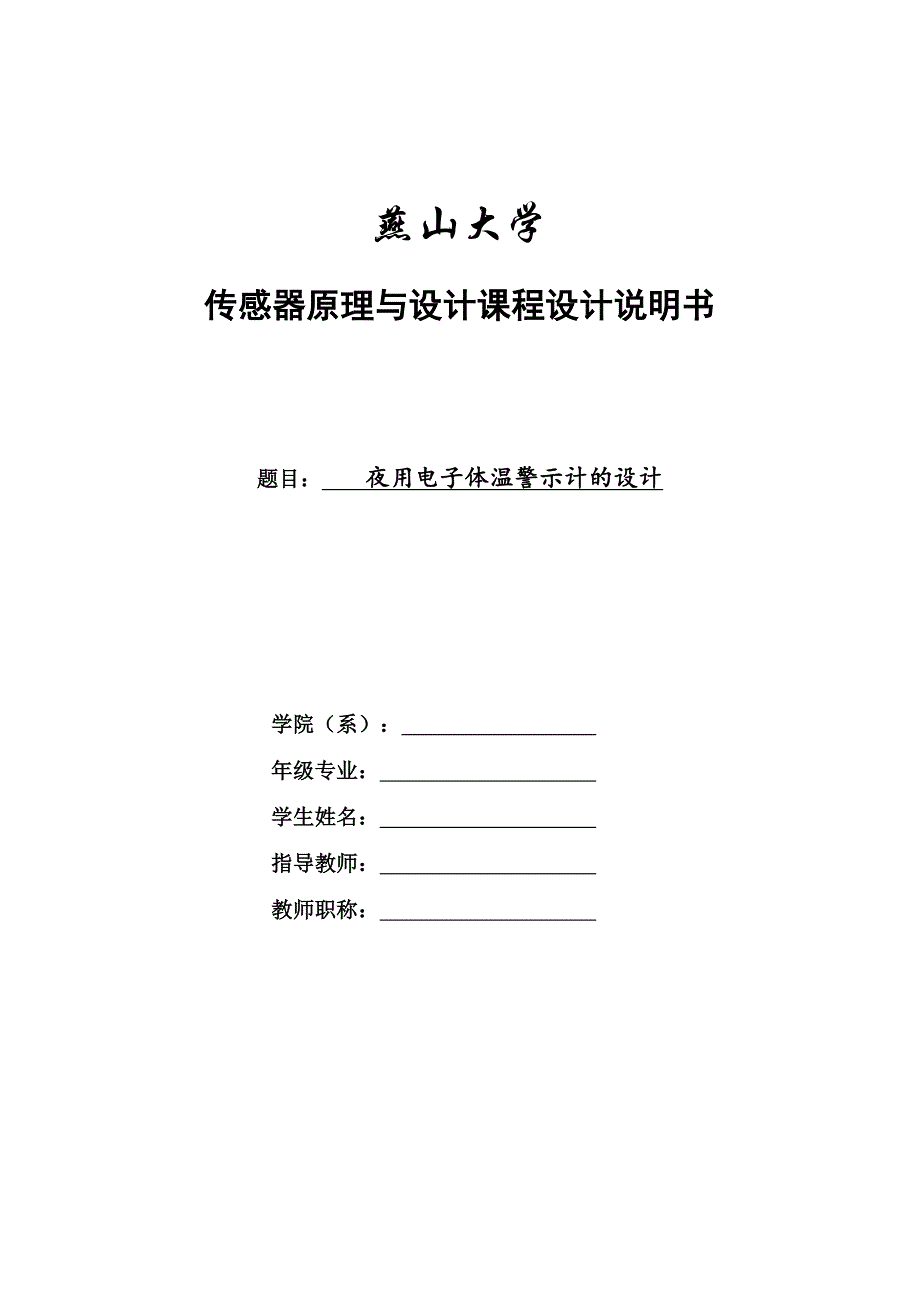

燕山大学传感器原理与设计课程设计说明书题目： 夜用电子体温警示计的设计学院（系）： 年级专业： 学生姓名： 指导教师： 教师职称： 摘要我们传感器原理与应用课程设计的课题是夜用电子体温计，即设计匹配电路对人体温度进行采样、转化与显示根据课设任务书，选用热敏电阻传感器对体温进行采样，然后转化为电路电压的改变，并最终实现代表不同体温高低的LED灯的亮灭因此，可将匹配电路分为三个主要部分：传感器检测部分、电信号比较部分、灯光显示部分通过查阅资料，用MF51负温度系数传感器完成温度的测量，将测量温度的模拟量通过电路转化为电压的值温度引起电路采样点电压的变化，然后经过电路中的电压跟随器及电压比较器，实现相应温度引起相应颜色LED灯点亮，实现快速、方便的读取温度根据设计的电路建立仿真电路，通过Multisim软件进行仿真仿真结果显示，该电路误差在0.1℃以内该夜用电子体温计测温电路精确度高，测温时间短，是一个智能化的电子体温计。
该装置制作成本低廉、外型轻巧,适宜普及推广，是一种非常适合家庭和医院病房使用的体温警示计关键词：热敏传感器 运算放大器 Multisim 仿真电路目录摘要 1目录 2一、 夜用电子体温计 31. 研究意义 32. 研究现状 33. 设计思路 4二、 硬件电路设计 51. 热敏传感器的选择 52. 设计匹配电路 62.1 运放器的选择 62.2 固定电阻的确定 7三、 仿真验证及结果分析 91. 仿真电路的建立 92. 仿真结果分析 9四、 设计总结及体会 11参考文献： 11附录： 12一、 夜用电子体温计1. 研究意义人体温度是衡量人体状况的一项重要指标，对人体温度进行实时监测，可有效对一些疾病进行预断，进而及时就诊现在使用较为广泛的体温计一般分有三种：水银体温计，电子体温计，红外线体温计水银体温计测量准确、稳定性好，但是响应太慢，一般需要5min左右的时间电子体温计采用高精度传感器和微电脑技术，能够快速、准确、方便地测出人体的温度，并且无传统水银式温度计的容易破碎、水银污染环境与不易读数的问题激光体温计具有使用方便，测温快速的优点，但一般结构复杂，成本较高因此电子体温警示计非常适宜普及推广，而简单、快速、方便的夜用电子体温计，更是适合家庭、医院病房使用。
设计具有优良性能，经济实用的夜用电子体温计以迎合市场及社会需求2. 研究现状电子体温计利用某些物质的物理参数，如电阻、电压、电流等，与环境温度之间存在的确定关系，将体温以数字的形式显示出来其最核心的元件就是感知温度的温度传感器， 利用温度传感器输出电信号，直接输出数字信号或者再将电流信号转换成能够被内部集成的电路识别的数字信号，然后通过显示器以数字形式显示温度大小目前，市场上夜用电子体温警示计都采用液晶屏显示，部分带有蜂鸣器其优点是准确度高，测量迅速，且携带及读数方便另外能够记录、读取被测温度的最高值但是测量稳定性相对于玻璃体温计稍差，在使用方便，快速及安全方面也不及红外线电子体温计其典型产品如：① 外资品牌的欧姆龙电子体温计欧姆龙（OMRON）电子体温计具有记忆功能，便于体温的管理使用时只需简单按下电源开关，就可测量温度值采用大屏幕液晶显示，数值一目了然测量完成后有蜂鸣提示，不用自己刻意去注意时间而且它还具备记忆功能，可以记忆前次测量值，便于体温测量值的比较 图 1欧姆龙电子体温计 图 2倍尔康非接触式电子体温计② 国内品牌的倍尔康（Berrcom）电子体温计倍尔康非接触式电子体温计系列属于红外线电子体温计，其使用非常简单，测温准确快速，无镭射点。
其不须接触测温，免除传染性，可排查流感由于电子行业逐步规范和新一轮电子体温计产品消费热潮的兴起，2009年以后，电子体温计产品行业进入了一个前所未有的高速发展时期，市场的快速发展孕育着巨大的商机3. 设计思路根据设计要求，夜里无需开灯即可了解体温是否正常、是何种程度的异常、是否需要就诊等的体温显示装置因此在基本的温度检测之后，可设计信号比较部分，对测量的温度进行分级处理，以采用不同颜色LED灯显示即可根据该电子体温计的测温原理，可将电路分为：传感器检测部分、电信号比较部分、灯光显示部分具体实现过程是：热敏传感器对人体温度进行采样转换，即将人体温度引起的热敏电阻阻值的变化，转换为电路中的电信号的过程，该电信号可以是电压或电流考虑到电路准确度，可在电信号部分加上电信号跟随器，以保证对原电路不产生影响，然后经电信号比较部分单路开通相应LED灯支路人体温度一般在35℃到42℃之间变化，考虑到夜间电子体温计只需大致显示体温所处程度，我们可将体温分为5种程度：体温过低（低于36℃）、体温正常（36~37℃）、低热（37~38℃）、中度热（38~39℃）和高热（39℃以上）以上五段可用五种颜色的LED灯区分，比如分别为：蓝、绿、黄、橙、红。
其电路工作流程如下：传感器检测蓝电信号比较绿黄橙红（电信号跟随器）单路开通设计电路流程图一个电压跟随器，六个电压比较器组成的运算放大电路部分，都必须通过事先计算好各参数值选择元器件 还需要选择规定大小的电源，型号性能相近的固定电阻，以及合理连线等二、 硬件电路设计1. 热敏传感器的选择温度传感器即是能感受温度并转换成可用输出信号的传感器温度传感器是温度测量仪表的核心部分，品种繁多，按照传感器材料及电子元件特性分为热电阻和热电偶两类热电偶是最简单和最通用的温度传感器，但热电偶并不适合高精度的的测量和应用热敏电阻是用半导体材料， 非常适合需要进行快速和灵敏温度测量的电流控制应用 其优点比如有：① 温度系数大，灵敏度高，结构简单，体积小；② 其电阻率高，热惯性小，因此温度响应速度快，适合于动态测量；③ 测量线路简单，有些不用放大器就可输出几伏电压，并对外界干扰抵抗力强热敏电阻的种类很多，按热敏电阻的阻值与温度关系这一重要特性可分为：正温度系数热敏电阻器（PTC），负温度系数热敏电阻器（NTC），突变型负温度系数热敏电阻器（CTR)其电阻-温度特性曲线如下：1234铂丝4060120160010101102103104105106RT/Ω温度T/ºC1 NTC2 CTR3-4 PTCA-B因人体温度一般在35℃到42℃之间变化，则所需传感器在温度在35℃到42℃变化范围之间有较准确的测量精度，并且考虑电路设计要求简单，我们选用负温度系数热敏电阻器（NTC），并确定可用测温范围为-50～+300℃的中温型号。
MF51是非常适合的一种负温度系数热敏电阻器，体积小、测试精度高、反应速度快、一致性、互换性好并可在高温高湿等恶劣环境下使用并且一般灵敏度在几百度每摄氏度，测量时引线电阻的影响小其电阻器的阻值随温度变化的关系为：（1-1）：为热敏电阻在温度T时的阻值；：为热敏电阻在温度 时的阻值（将T0设定在298.15K（25℃））；：热敏电阻的材料系数（常数B可查表得出）这里我们选用市场上常见的标称值为50kΩ的MF51，查阅相关资料可知其材料系数B为：3950k2. 设计匹配电路根据前文所述的设计思路，可以将设计电路分为：传感器检测部分、电压比较部分、灯光显示部分传感器检测部分我们选用标称值为50kΩ的MF51，电压比较部分由运算放大器组成，灯光显示部分用蓝、绿、黄、橙、红五种颜色的LED显示其实现电路如下：图 3设计电路其基本原理是，热敏传感器与固定电阻组成采样电路，电阻分压随温度变化而变化，然后由电压跟随器得到稳定的采样电压值电压比较部分由六个电压比较器组成，将采样电压与不同参考电压作比较，进而实现各个运放器下的LED灯的亮灭灯光显示部分由五个LED灯构成当体温低于36℃时，跟随器电压V1大于参考电压V2，则U1A比较器的同相输入端电压高于反相输入端电压，输出端电压为正饱和电压。
其他比较器输出电压为零，所以只有第1只LED（蓝）灯亮，示意体温过低当体温在36~37℃之间时，电压关系应是V2>V1>V3，分析比较器输出端电压，只有第2只LED（绿）灯亮，示意体温正常当体温在37~38℃之间时，电压关系是V3>V1>V4，只有第3只LED（黄）灯亮，示意体温低热当体温在38~39℃之间时，对应电压V4>V1>V5，只有第4只LED（橙）灯亮，示意体温中度发热当体温在39℃以上时V1
将其反相输入端与输出端短接，形成简单电压跟随器查阅资料了解到，LM339是专业的电压比较器切换速度快，延迟时间小，可用在专门的电压比较场合，在弱信号检测等场合是比较理想的，并且各比较器的输出端允许连接在一起使用集成块采用C-14型封装，使用灵活，应用广泛LM339电压比较器的特点如下：① 失调电压小，典型值为2mV；② 电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；③ 对比较信号源的内阻限制较宽；④ 共模范围很大；⑤ 差动输入电压范围较大，大到可以等于电源电压；⑥ 输出端电位可灵活方便地选用2.2 固定电阻的确定热敏电阻我们选用市场上标称值为50kΩ的MF51，查阅相关资料可知其材料系数B为：3950k根据热敏电阻的电阻值与温度的关系：（2-1）可求得该热敏电阻的阻值与温度关系如下表（详表见附录）：R0/kΩT/kt/℃R0/kΩT/kt/℃32.528308.1535.027.600312.1539.031.859308.6535.527.047312.6539.531.207309.1536.026.507313.1540.030.569309.6536.525.980313.6540.529.947310.1537.025.464314.1541.029.339310.6537.524.960314.6541.528.746311.1538.024.468315.1542.028.166311.6538.523.987315.6542.5表格 。
