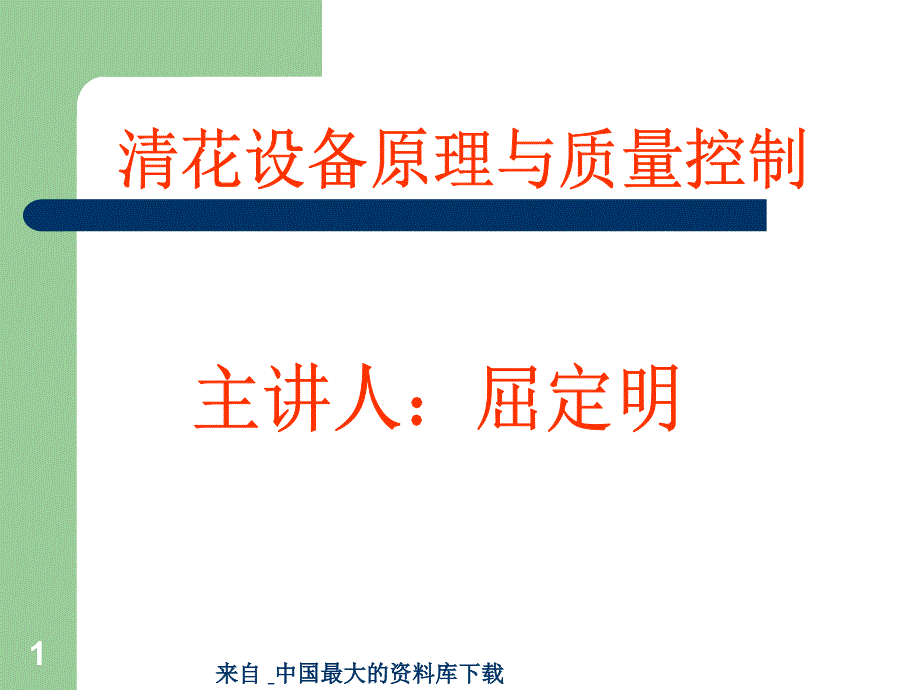

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,,*,来自,,中国最大的资料库下载,清花设备原理与质量控制,主讲人：屈定明,1,,一、清花设备的主要工作任务：,1.把紧密的棉包开松2.除去棉花中的杂质3.均匀混合、送入下工序2,,二、清花工序有四种设备类型：,1.A11抓棉机.,,,2.B11开棉机,,,3.B70多仓,,,4.B60精开棉机,3,,三、A11抓棉机的构造工作原理及质量控制A11分组件构造：,,1.A11抓棉机由电源控制站2.抓棉臂,,3.控制箱,,4.旋转塔,,5.落棉通道,,6.横动轨,,7.底板等七大件组成.,4,,A11的工作原理:,全自动电脑A11抓棉机操作灵活,适用范围非常广泛,能同时排放四组棉包,供应二条开清棉生产线,各组棉包尽管棉包高度各异、无碍 抓棉操作,二种不同品质的配棉,能分开被吸入二条开清棉生产线,它有两个棉包搁置区A11在单面抓包时，总会有一个工作区在等候状态，因此可在刻区进行排包备用，抓棉机无需停顿，抓棉机由旧的排包转换到另一个工作区进行抓棉，过程非常流畅5,,A11的质量控制：,柔和的抓棉，均匀的开松。
我厂A11抓棉机双齿刀片罗拉转速1360/分钟转横动传动速12米/分钟抓棉深度为2mm——2.5mm,,刀片伸出肋条隔距为0mm,,通过多次试验调整工艺参数A11抓棉机棉结在原棉棉结基础上为0增长，请看图片：,6,,7,,四、B11开棉机,,,基本参数,,1.B11开棉机由角钉打手、气锁罗拉、尘棒杆、2只电气缸等五大件组成2.角钉打手以每分钟480转到960转的打手旋转速度，产量可达1200公斤/小时3.设定输棉气流8,,落棉运输—— -700帕负压,,原料出口—— -50—— -200帕负压,,灰尘排除—— -400——-700帕负压,,原料进入—— +50—— +150帕超压,9,,,4.B11开棉机作为清棉工序第一步，该设备是排放在混棉机和其他清棉机械之前，B11开棉机特别适合处理一些较脏的棉花，较大的棉杂质，机器底部的落杂排出装置把清棉区与落棉区分隔开来、稳定了清棉区的气压，从而稳定了清棉效率，落杂则被间歇式吸落棉系统吸走10,,五、B70多仓：,操作的目的和方法，混合原理1．输棉风机将送入的原料被分隔墙分层2.含有尘埃的输棉气流透过棉仓的网孔板被导入滤尘系统3.角钉帘同时从所有8层仓上抓取原料，以确保均匀混合。
4.在匀棉罗拉的仓里，原料被吹散并重新混合，匀棉罗拉可以影响生产率和开松5.剥棉罗拉从角钉帘剥取原料，同时原料被吸风吸入下工序11,,12,,六、B60精开棉机13,,14,,谢谢大家！,15,,。
