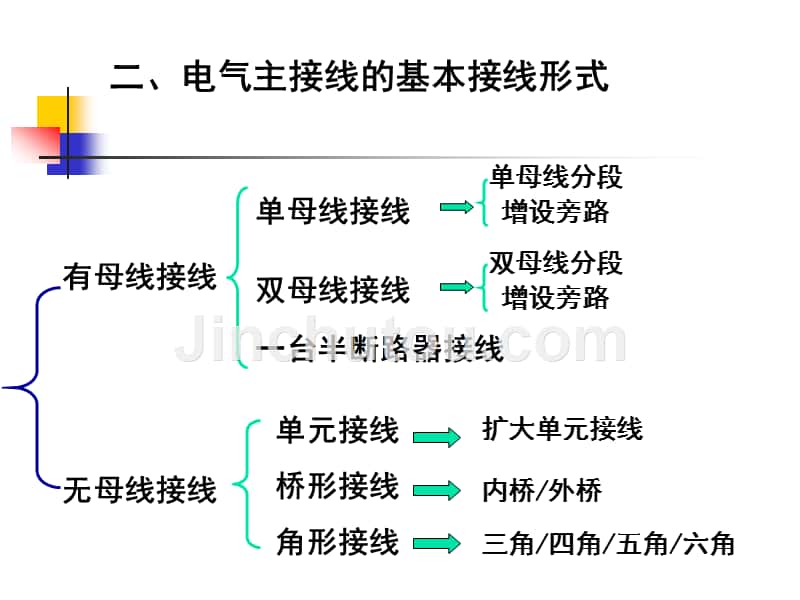

二、电气主接线的基本接线形式,,,,,,,扩大单元接线,内桥/外桥,三角/四角/五角/六角,1、单母线接线（1）相关名称 母线侧隔离开关 QS21 线路侧隔离开关 QS22 接地刀闸 QE（2）操作顺序送电：母线侧隔离开关 -〉线路侧隔离开关 -〉断路器停电：断路器 -〉线路侧隔离开关 -〉母线侧隔离开关原则：防止带负荷拉合隔离开关 防止误操作引起母线故障，扩大故障范围防止误操作的措施： 组织措施：操作票制度 技术措施：电磁闭锁、机械闭锁或电脑钥匙,1、单母线接线（3）接线特点分析 可靠性：差 断路器故障或检修 母线（或母线隔离开关）故障或检修 灵活性： 操作：方便 调度：不方便电源只能并列运行 扩建：方便 经济性：好 一次投资：设备少（4）适用范围出线回路少，没有重要负荷的发电厂和变电站中2、单母线分段接线（1）接线特点分析（与单母线比较） 电源和负荷接入不同母线段 可靠性： 母线故障或检修:停电范围 只限于故障段 灵活性： 调度：较方便母线可并列，也可分列运行 经济性： 一次投资：增加分段设备分段数目取决于电源数目， 以2~3段为宜。
2）适用范围 广泛用于发电厂和变电站的 6~10KV接线中3、双母线接线（1）接线特点分析（与单母分段比） 两组母线互为备用，每条进出线 可与两母线相连 可靠性：较高 母线故障：故障母线上的回路 倒到另一个母线 操作：先拉后合 母线检修：检修母线上的回路不停电 操作：先合后拉（等电位，母联回路闭合） 灵活性： 调度：较方便 运行方式多：单母线，固定连接，两母线分列 特殊功能：系统同期，个别回路试验或熔冰 经济性： 一次投资：增加母线侧刀闸3、双母线接线（2）适用范围 出线带电抗器的 6~10KV配电装置中 35～60KV 出线数超过8回，或连接电源较大、负荷较大 110～220KV出线数5回以上4、双母线分段（1）接线特点分析（与双母线比） 双母线再分段，三分段或四分段 可靠性 母线故障：该分段的回路倒母线 经济性： 一次投资：增加分段和母联设备2）适用范围 发电厂的6~10KV配电装置，出线和电源较多 220~500KV配电装置中,5、带旁路的单母线和双母线接线（1）接线特点分析 旁路回路，不停电检修出线断路器 可靠性 断路器检修：旁路回路带该回路供电 操作：旁路带路（两种操作方式） 经济性： 一次投资：增加旁路设备。
2）其它旁路形式 分段兼旁路 母联兼旁路（3）适用范围 110KV在6回以上，220KV在4回以上 6~10KV单母或单母分段，出线数较多 随着断路器和隔离开关质量提高，电网结构合理，计划检修向状态检修过渡，将逐步取消旁路6、一台半断路器接线（1）接线特点分析 3个断路器构成1串，接在 两母线间，引出2条出线 可靠性：高 断路器检修： 母线检修： 灵活性：高 操作：避免用隔离开关进行大量倒闸操作 调度和扩建 经济性：大 一次投资：每串增加联络断路器2）进出线布置原则 电源和负荷配对成串 只有两串时，交叉布置（3）适用范围：330~500KV配电装置,7、单元接线（1）接线形式 （2）接线特点分析 可靠性： 封闭母线，发电机出口故障的几率小，短路电流小 灵活性： 操作简单 经济性： 开关设备少,8、桥形接线用于2回线路、2台主变的情况 以变压器为参照，内桥，外桥（1）接线特点分析内桥：用于线路较长，变压器 不经常切换外桥：用于线路较短，有穿越功率 可靠性：不如单母分段 灵活性：不如单母分段 经济性：比单母分段少2个开关（2）适用范围适用于小容量发电厂或变电站工程初期接线大型发电厂的启动/备用变压器的高压侧,9、角形接线断路器首尾相连，连接的回路数与断路器数相等。
1）接线特点分析 可靠性： 断路器检修 灵活性： 操作：方便 调度：闭环，开环保护配置难度大 扩建：不便于 经济性：比单母分段或双母线少1个开关（2）适用范围不超过6角发展已定型的110KV及以上的配电装置中小容量水利发电厂,三、典型主接线（1）某中型热电厂（2）某区域性火电厂（3）某大型水利发电厂（4）变电站电气主接线,中小型火电厂典型电气主接线,,,,,,,,,,,,,,,大型凝汽式火电厂电气主接线图,大容量水电厂电气主接线图,大容量水电厂电气主接线图,典型变电站电气主接线图,枢纽变电站典型电气主接线图,。
