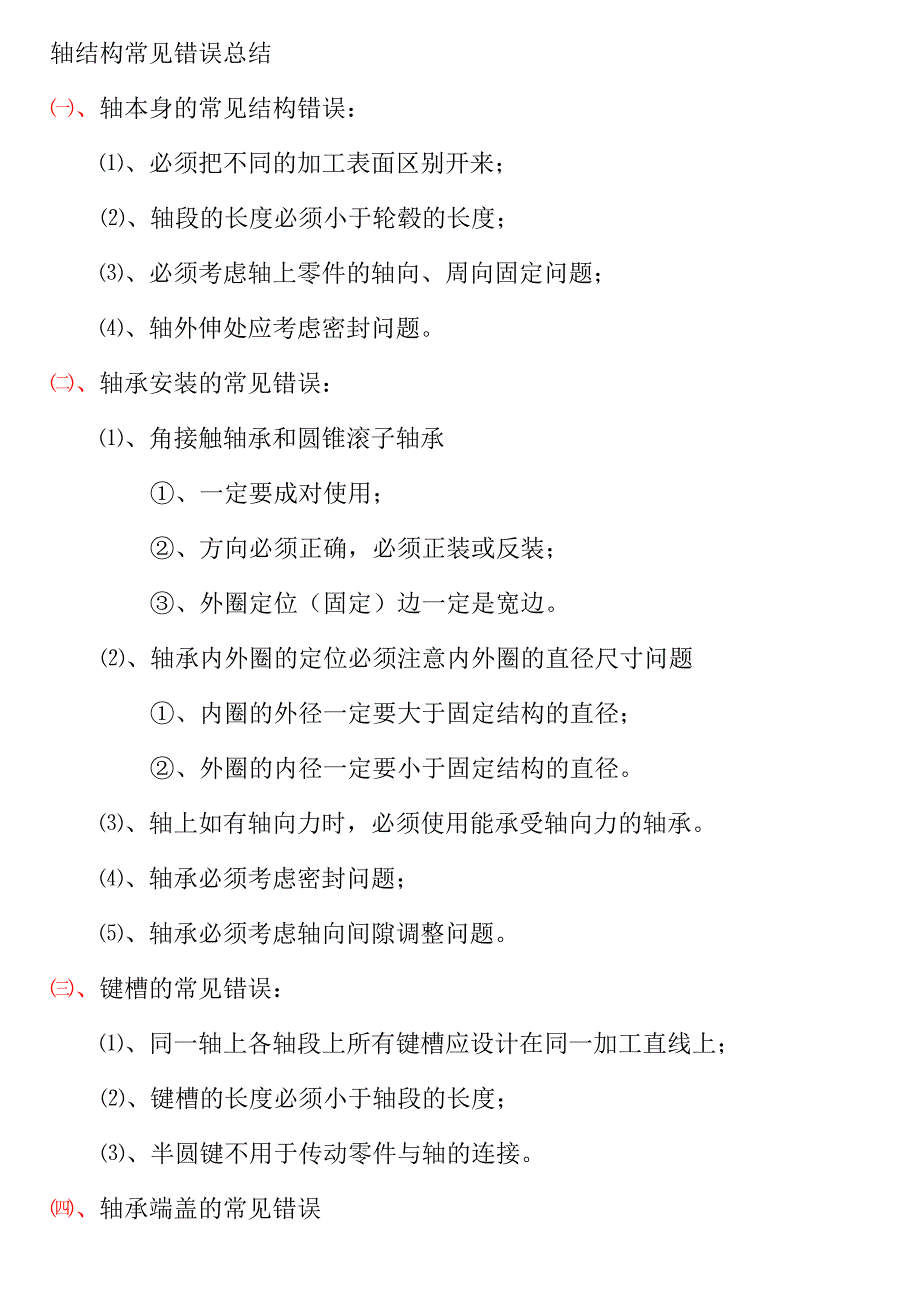

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题㈢、键槽的常见错误：⑴、同一轴上各轴段上所有键槽应设计在同一加工直线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
例1.①——定位轴肩过高②——键的长度太短③——两个键应在同一母线上④——齿轮右端没有定位⑤——该传动件不能装入⑥——安装右轴承的轴段应设一轴肩 ⑦——右轴承与右边的传动件之间应有一个端盖，且有一个密封装置例2.图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构请按示例①所示，指出图中的其他结构错误注：润滑方式、倒角和圆角忽略不计例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰例3. ①——该处轴端应短于皮带轮左端面⑤——接合面没有密封圈和调整垫片②——皮带轮右端未轴向定位⑥——轴承内圈没有定位③——皮带轮没有周向定位⑦——齿轮左右端面没有轴向定位④——端盖轴孔处未密封⑧——齿轮没有周例4. ①——联轴器左端无轴端挡圈②——联轴器无周向固定（缺键）③——联轴器右端无轴向固定④——套筒过高⑤——轴头长度等于轮毂宽度⑥——齿轮无周向固定（缺键）⑦——定位轴肩过高⑧——缺调整垫片例5.①——轴承端盖与轴之间应留有间隙②——左端轴承内圈和套筒装不上③——与齿轮轮毂相配的轴头长度应小于轮毂长度④——齿轮没有周向固定⑤——定位轴肩过高⑥——左端轴承应的窄边应与右端轴承的窄边相对安装例6. ①轴承端盖与箱体间无调整密封垫片；②推力轴承应成对使用，宽边相对或者窄边相对安装；轴承剖面线内、外圈不一致。
③轴长应比轮毂短④键槽过长⑤端盖孔与轴径间无间隙； ⑥端盖无密封油毡⑦多一个套筒，并与轴承端盖接触；⑧无定位轴肩⑨无键槽问答：1.带传动中的弹性滑动与打滑有什么区别?2.按照轴所受载荷类型的不同，轴分为哪几种类型？并分别举例说明3.蜗杆传动为什么要进行热平衡计算？若热平衡计算不合要求时怎么办？4.简述形成液体动压润滑的必要条件？ 5.在图中标出各应力分布层的含义，并说明最大应力在何处及其表达式？6.齿轮传动的主要失效形式有哪些？7.蜗杆传动的主要优缺点？8.什么是三心定理？9.齿廓啮合基本定律的内容10.机构可动的条件和机构具有确定运动的条件各是什么？11.渐开线直齿圆柱齿轮正确啮合的条件和连续传动的条件各是什么？12.螺纹连接的基本类型有哪些？。
