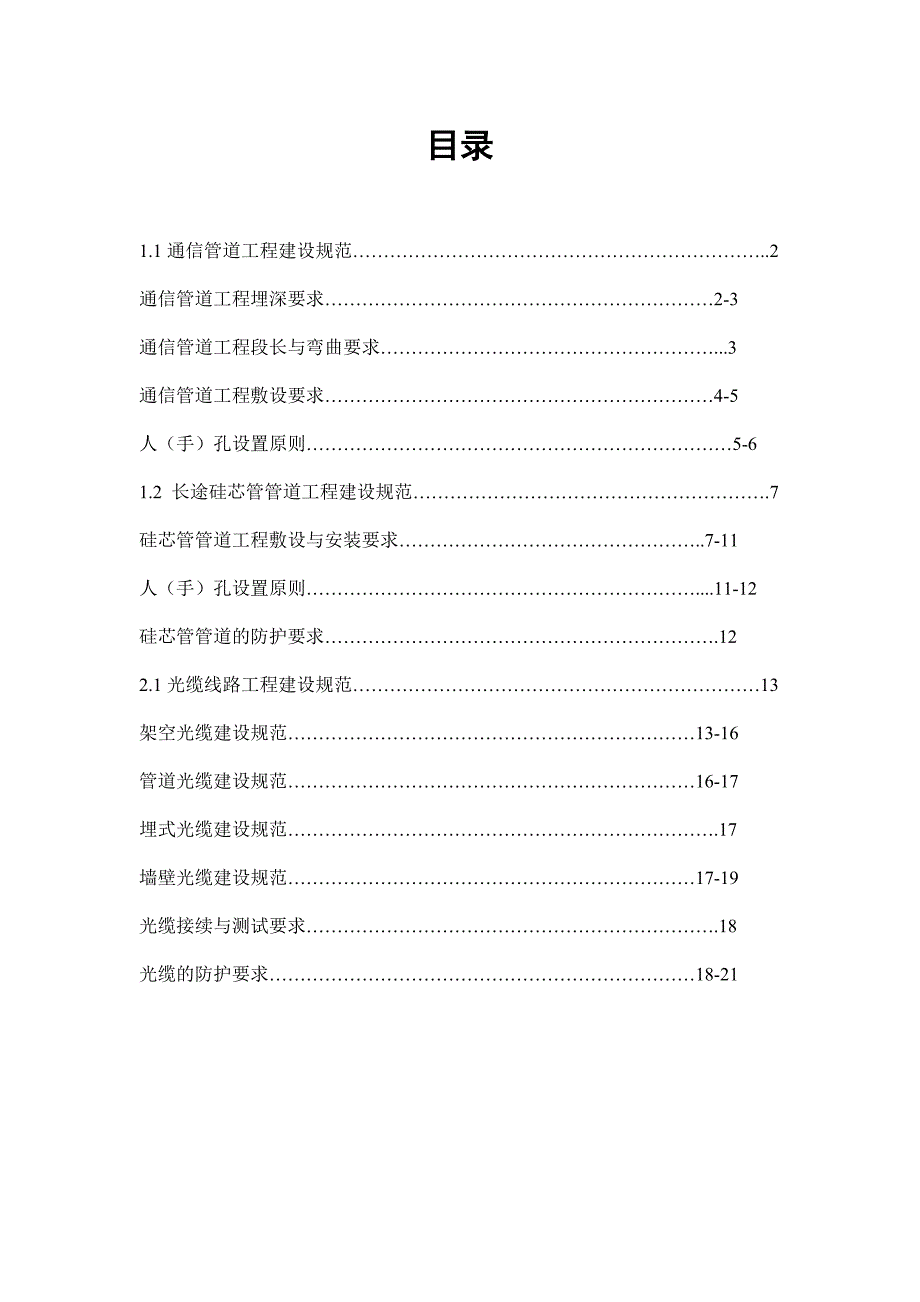

目录1.1通信管道工程建设规范…………………………………………………………..2通信管道工程埋深要求………………………………………………………2-3通信管道工程段长与弯曲要求………………………………………………...3通信管道工程敷设要求………………………………………………………4-5人（手）孔设置原则……………………………………………………………5-61.2 长途硅芯管管道工程建设规范………………………………………………….7硅芯管管道工程敷设与安装要求…………………………………………..7-11人（手）孔设置原则………………………………………………………....11-12硅芯管管道的防护要求……………………………………………………….122.1光缆线路工程建设规范…………………………………………………………13架空光缆建设规范…………………………………………………………13-16管道光缆建设规范…………………………………………………………16-17埋式光缆建设规范…………………………………………………………….17墙壁光缆建设规范…………………………………………………………17-19光缆接续与测试要求………………………………………………………….18光缆的防护要求……………………………………………………………18-211.1通信管道工程建设规范1.1.1通信管道工程埋深要求通信管道规定的埋设深度（管顶至路面）不应低于表1.1.1-1的要求。
当达不到要求时，应采用混凝土包封或钢管保护表1.1.1-1路面至管顶的最小深度表（m）类别人行道下车行道下与电车轨道交越（从轨道底部算起）与铁道交越（从轨道底部算起）塑料管0.70.81.01.5钢管0.50.60.81.2进入人孔处的管道基础顶部距人孔基础顶部不应小于0.40m,管道顶部距人孔上覆底部不应小于0.30m 当遇到下列情况时，通信管道埋设应作相应的调整或进行特殊保护：城市规划对今后道路扩建、改建后路面高程有变动时与其他地下管线交越时的间距不符合表1.1.1-1的规定时地下水位高度与冻土层深度对管道有影响时在纵剖面上管道由于躲避障碍物不能直线建筑时，可使管道折向两段人孔向下平滑地弯曲，以利于渗水流向人孔，不得向上弯曲（即“U”形弯）管道埋设深度不足时的特殊建设要求：管道设计要考虑在道路改建可能性引起的路面高程变动时，不致影响管道的最小埋深要求此外，人孔埋深调整，一般可在人孔口圈下部加垫砖砌体，以适应路面高程的变化管道尽可能避免铺设在冻土层以及可能发生翻浆的土层内在地下水位高的地区，宜埋浅一些管道铺设应有一定的坡度，以利渗入管内的地下水流向人孔管道坡度应为3‰～4‰，不得小于2.5‰；如街道本身有坡度，可利用地势获得坡度。
为使管道具有合理的埋深，通常有两种管道坡度设置方法：一字坡和人字坡 一字坡的方法：如图1所示，相邻两人孔间管道按一定坡度直线铺设，该方法施工比较简单，对光缆磨损小，但一端埋深较深，土方量较大在段长较短及障碍物影响较小的时，为便于施工，可采用一字坡的方法 人字坡的方法：如图2所示，在管道中间适当地点作为顶点，以一定的坡度分向二端铺设它平均埋深较浅，但在管道的弯点处容易损伤光缆，弯点水泥管的接口处张口宽度不宜大于5mm在管道穿越障碍物有困难或管道进入人孔时距上覆太近，可采用人字坡的方法 图1 一字坡的管道 图2 人字坡的管道1.1.2通信管道工程段长与弯曲要求管道段长应按人孔位置而定在直线路由上，水泥管道的段长最大不得超过150m；塑料管道段长最大不得超过200m；高等级公路上的通信管道，段长最大不得超过250m每段管道应按直线铺设，如遇道路弯曲或需绕越地上、地下障碍物，且在弯曲点设置人孔而管道段又太短时，可建弯管道弯曲管道的段长应小于直线管道最大允许段长。
直线管道的最大段长可按下式计算： L=T/Wf 式中 L------最大段长（m）； T------光缆拖入直线管道所能承受的最大张力（N）； W------光缆的单位自重（N/m）； f------光缆与管壁的摩擦系数F的数值因管材而异，如表1.1.2-1所示 表1.1.2-1通信管道各种管材摩擦系数表管材种类摩擦系数f无润滑剂时有润滑剂时水泥管0.80.6塑料管（涂塑钢管）0.29～0.33钢管0.6～0.70.5铸钢管0.7～0.90.6塑料管道的曲率不应小于10m弯管道中心夹角宜尽量大同一段管道不应有反向弯曲（即“S”形弯）或弯曲部分的中心夹角小于90°的弯管道（即“U”形弯）根据我国一些城市建设塑料管道的经验，塑料弯管道的曲率半径规定不小于10m时可以满足塑料弯管道的建筑要求通信管道工程敷设要求铺设塑料管道应符合下列规定：土质较好的地区（如硬土），挖好沟槽后应夯实沟底，回填50mm细砂或细土土质稍差的地区，挖好沟槽后应做混凝土基础，基础上回填50mm细砂或细土。
土质较差的地区（如松软不稳定地区），挖好沟槽后应做钢筋混凝土基础，基础上回填50mm细砂或细土必要时对管道进行混凝土包封土质为岩石的地区，挖好沟槽后应回填200mm细砂或细土管道进入人孔或建筑物时，靠近人孔或建筑物侧应做不小于2m长度的钢筋混凝土基础和包封管孔内径大的管材应放在管群的下边和外侧，管孔内径小的管材应放在管群的上边和内侧多个多孔塑料管组成管群时，应首选栅格管或蜂窝管同一管群组合，宜选用一种管型的多孔管，但可与波纹塑料单孔管或水泥管组合在一起多层塑料管之间应分层填实管间空隙塑料管道的接续应符合下列规定：塑料管之间的连接宜采用承插式粘接、承插弹性密封圈连接和机械压紧管件连接多孔塑料管的承口处及插口内应均匀涂刷专用中性胶合粘剂，最小粘度应不小于500MPa.s，塑料管应插到底，挤压固定各塑料管的接口宜错开塑料管的标志面应在上方栅格塑料管群应间隔3m左右用专用带捆绑一次，蜂窝管等其他管材宜采用专用支架排列固定一般情况下，管群上方300mm处宜加警告标识当塑料管非地下铺设时，对塑料管应采取防老化和机械损伤等保护措施铺设过路钢管管道应采用顶管或非开挖方式桥上铺设宜采用沟槽或桥上固定管道地基与基础管道地基分天然地基、人工地基两种；天然地基：不需人工加固的地基。
在稳定性土壤，土壤承载能力≥2倍的荷重和基坑的地下水位以上时可采用人工地基：在不稳定的土壤上必须经过人工加固，有以下几种方式：①表面夯实：适用于粘土、砂土、大孔性土壤和回填土等的地基②碎石加固：土质条件较差或基础在地下水位以下③换土法：当土壤承载能力较差，宜挖去原有土壤，换以灰土或良好土壤④打桩加固：在土质松软的回填土、流砂、淤泥或Ⅱ级大孔性土壤等地区，采用桩基加固地基，以提高承载力管道的基础：基础是管道与地基中间的媒介结构，它支承管道，把管道的荷重均匀传布到地基中基础有混凝土基础和钢筋混凝土基础一般土质可采用混凝土基础，下列地区宜采用钢筋混凝土基础：基础在地下水位以下，冰冻层以内土质很松软的回填土淤泥流砂Ⅱ级大孔性土壤人（手）孔设置原则人（手）孔的荷载与强度，其建设标准应符合国家相关标准及规定人（手）孔位置的设置：人（手）孔位置应设置在光缆分支点、引上光缆汇接点、坡度较大的管线拐弯处道路交叉路口或拟建地下引入线路的建筑物旁宜建人（手）孔交叉路口的人（手）孔位置，宜选择在人行道或绿化地带人（手）孔位置应与其他相邻管线及管井保持距离，并相互错开人（手）孔位置不应设置在建筑物正门前、货物堆场和低洼积水处。
通信管道穿越铁道和较宽的道路时，应在其两侧设置人（手）孔人（手）孔的大小应根据终期管群容量大小选定其人（手）孔选择可参考《通信管道人孔和管块组群图集》YDJ101、《通信光缆通道图集》YD50063-1998和《通信光缆配线管道图集》YD50062-1998综合目前通信管道的建设和使用情况，人（手）孔型号的选择宜按下列孔数选择：单一方向标准孔（孔径90mm）不多于6孔、孔径为28mm或32mm的多孔管不多于12孔容量时，宜选用手孔单一方向标准孔（孔径90mm）不多于12孔、孔径为28mm或32mm的多孔管不多于24孔容量时，宜选用小号人孔单一方向标准孔（孔径90mm）不多于24孔、孔径为28mm或32mm的多孔管不多于36孔容量时，宜选用中号人孔单一方向标准孔（孔径90mm）不多于48孔、孔径为28mm或32mm的多孔管不多于72孔容量时，宜选用大号人孔人（手）孔型式按表1.1.4的规定选用 表1.1.4-1人（手）孔型式表型式管道中心线交角备注直通型＜7.5°适用于直线通信管道中间设置的人孔斜通型（亦称扇型）15°7.5°～22.5°适用于非直线折点上设置的人孔30°22.5°～37.5°45°37.5°～52.5°60°52.5°～67.5°75°67.5°～82.5°三通型（亦称拐弯型）＜82.5°适用于直线通信管道上有另一方向分歧通信管道，其分歧点设置的人孔或局前人孔四通型（亦称分歧型）—适用于纵横两路通信管道交叉点上设置的人孔，或局前人孔局前人孔—适用于局前人孔手孔—适用于光缆线路简易塑料管道、分支引上管等对于地下水位较高地段，人（手）孔建筑应做好防水处理。
人（手）孔应采用混凝土基础，遇到土壤松软或地下水位较高时，还应增设碴石垫层和采用钢筋混凝土基础根据地下水位情况，人（手）孔的建筑程式可按表1.4-2的规定确定 表1.1.4-2人孔建筑程式表地下水情况建筑程式人（手）孔位于地下水位以上砖砌人（手）孔等人（手）孔位于地下水位以下，且在土壤冰冻层以下砖砌人（手）孔等（加防水措施）人（手）孔位于地下水位以下，且在土壤冰冻层以内钢筋混凝土人（手）孔（加防水措施）人（手）孔盖应有防盗、防滑、防跌落、防位移、防噪声等措施，井盖上应有明显的用途及产权标志人孔有砖砌人孔、钢筋混凝土人孔等砖砌人孔施工简便，一般情况下均可采用钢筋混凝土人孔需用钢筋和模板，施工期较长，但强度高于砖砌人孔在地下水位高、土壤冻融严重的地区应采用钢筋混凝土人孔人（手）孔盖丢失和损坏是目前通信管道存在的普遍现现象，各地为防止人（手）孔盖丢失和损坏，提出了很多改进和保护措施，如加锁、采用复合材料井盖等防盗措施为便于逐步统一，本规范提出人（手）孔盖应有防盗、防滑、防跌落、防位移、防噪声设施，井盖上应有明显的用途及产权标志1.2 长途硅芯管管道工程建设规范硅芯管管道工程敷设与安装要求长途通信光缆塑料管道（以下简称塑料管道）工程中管孔数量及建筑安装方式，应根据工程所经地区的通信业务发展规划，并结合铺设地区的具体条件因地制宜的确定。
长途光缆塑料管道路由的选择除应满足相关管道建设规范的规定外，根据其特点，还应符合以。
