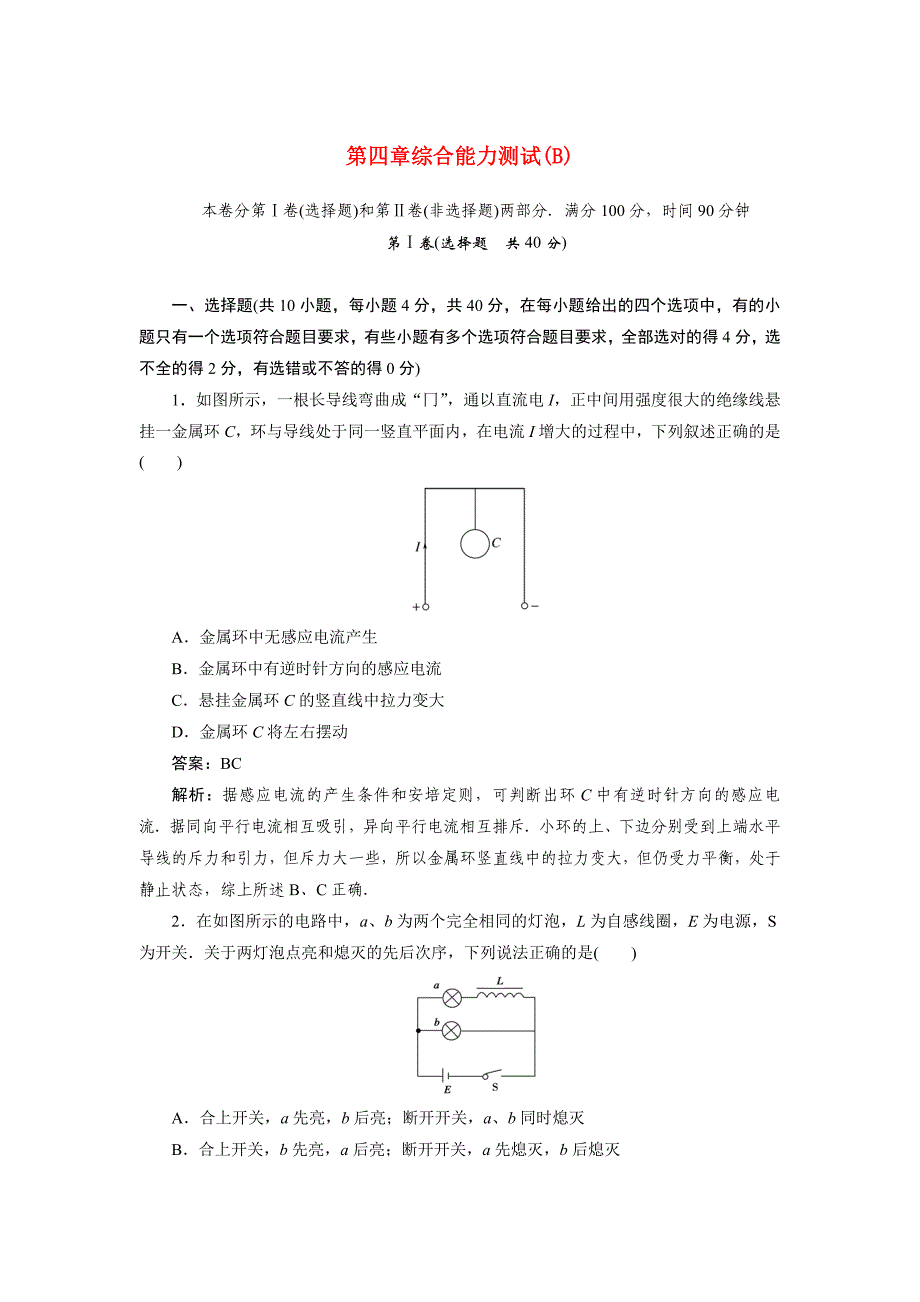

第四章综合能力测试(B)本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟第Ⅰ卷(选择题 共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如图所示，一根长导线弯曲成“冂”，通以直流电I，正中间用强度很大的绝缘线悬挂一金属环C，环与导线处于同一竖直平面内，在电流I增大的过程中，下列叙述正确的是( )A．金属环中无感应电流产生B．金属环中有逆时针方向的感应电流C．悬挂金属环C的竖直线中拉力变大D．金属环C将左右摆动答案：BC解析：据感应电流的产生条件和安培定则，可判断出环C中有逆时针方向的感应电流．据同向平行电流相互吸引，异向平行电流相互排斥．小环的上、下边分别受到上端水平导线的斥力和引力，但斥力大一些，所以金属环竖直线中的拉力变大，但仍受力平衡，处于静止状态，综上所述B、C正确．2．在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关．关于两灯泡点亮和熄灭的先后次序，下列说法正确的是( )A．合上开关，a先亮，b后亮；断开开关，a、b同时熄灭B．合上开关，b先亮，a后亮；断开开关，a先熄灭，b后熄灭C．合上开关，b先亮，a后亮，断开开关，a、b同时熄灭D．合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭答案：C解析：由于L是自感线圈，当合上S时，自感线圈L将产生自感电动势，阻碍电流的流过，故有b灯先亮，而a灯后亮，当S断开时，a、b组成回路，L产生自感电动势阻碍电流的减弱，由此可知，a、b同时熄灭，故选项C正确．本题主要考查的是自感现象，解决本题的关键在于认真分析电路，把握当电路中存在自感线圈时，电路中的电流发生变化时，自感线圈会产生自感电动势阻碍原电流的变化．本题也是课本中的一个基本演示实验．3．(2010·潍坊高二期中)如图1所示，一矩形线圈位于随时间t变化的匀强磁场中，磁感应强度B随t的变化规律如图2所示，以i表示线圈中的感应电流，以图1中线圈上箭头所示方向为电流的正方向，以垂直纸面向里的磁场方向为正，则以下i－t图象中正确的是( )答案：A4．如图所示，虚线框abcd内为一矩形匀强磁场区域，ab＝2bc，磁场方向垂直于纸面向里，实线a′b′c′d′是正方形导线框，a′b′和ab边平行，若将导线框匀速地拉离磁场区域，以W1表示沿平行于ab的方向拉出过程中外力所做的功，W2表示以同样速率沿平行于bc的方向拉出过程中外力所做的功，则( )A．W1＝W2 B．W2＝2W1C．W1＝2W2 D．W2＝4W1答案：C解析：∵W＝Fs＝BIL·s＝I·ΔΦ在两种情况下ΔΦ相同，但第一次电动势E1＝B·abv＝2B·bc·v＝2E2∴I1＝2I2而W1＝I1ΔΦ，W2＝I2ΔΦ∴W1＝2W2，C选项正确．5．假设在某一航天飞机上做一项悬绳发电实验，现在航天飞机上发射一颗卫星，卫星携带一根较长的金属悬绳离开了航天飞机，从航天飞机到卫星的悬绳指向地心，此时航天飞机恰好绕地球做匀速圆周运动．已知航天飞机的轨道在赤道平面内，绕行方向与地球自转方向一致，角速度为ω，地球自转角速度为ω0，地磁场的北极在地球南极附近．若用U1表示悬绳上端的电势，用U2表示悬绳下端的电势，则( )A．若ω>ω0，则U1ω0，则U1>U2C．无论ω和ω0关系如何，都有U1U2答案：B解析：当金属悬绳垂直切割磁感线时，ω≠ω0，产生动生电动势，由右手定则可得选项B正确．6．如图所示，A、B为大小、形状均相同且内壁光滑但用不同材料制成的圆管．竖直固定在相同高度，带相同磁性的两个小球同时从A、B管上端管口无初速度释放，穿过A管的小球比穿过B管的小球先落到地面．下面对于两管的描述中可能正确的是( )A．A管是用塑料制成的，B管是用铜制成的B．A管是用铝制成的，B管是用胶木制成的C．A管是用胶木制成的，B管是用塑料制成的D．A管是用胶木制成的，B管是用铁制成的答案：AD解析：磁性小球通过金属圆管过程中，将圆管看做由许多金属圆环组成，小球的磁场使每个圆环中产生感应电流，根据楞次定律，该电流的磁场阻碍磁性小球的下落，小球向下运动的加速度小于重力加速度；小球在塑料、胶木等非金属材料圆管中不会产生感应电流，小球仍然做自由落体运动，穿过塑料、胶木圆管的时间比穿过金属圆管的时间短．7．如图所示，用铝制成⊃型框，将一质量为m的带电小球用绝缘细线悬挂在框的上方，使整体在匀强磁场中沿垂直于磁场的方向向左以速度v匀速运动，悬挂拉力为F，则( )A．F＝mg B．F>mgC．Fg)，b点的负电荷受的电场力向上，使b点减缓运动(b点加速度
