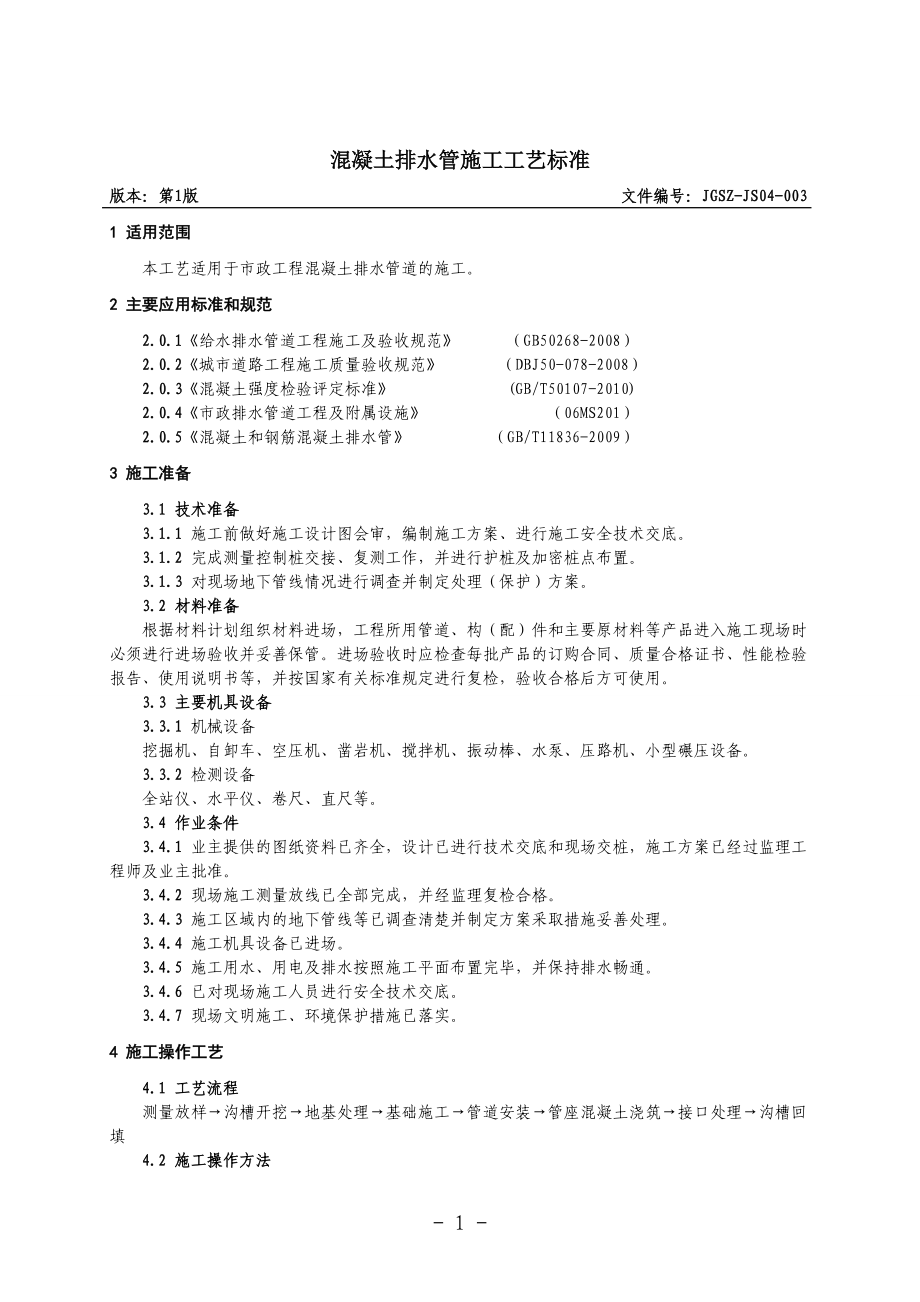

混凝土排水管施工工艺标准 版本：第1版 文件编号：JGSZ-JS04-0031 适用范围本工艺适用于市政工程混凝土排水管道的施工 2 主要应用标准和规范2.0.1《给水排水管道工程施工及验收规范》 （GB50268-2008）2.0.2《城市道路工程施工质量验收规范》 （DBJ50-078-2008）2.0.3《混凝土强度检验评定标准》 (GB/T50107-2010)2.0.4《市政排水管道工程及附属设施》 （06MS201）2.0.5《混凝土和钢筋混凝土排水管》 （GB/T11836-2009）3 施工准备 3.1 技术准备3.1.1 施工前做好施工设计图会审，编制施工方案、进行施工安全技术交底。
3.1.2 完成测量控制桩交接、复测工作，并进行护桩及加密桩点布置3.1.3 对现场地下管线情况进行调查并制定处理（保护）方案3.2 材料准备根据材料计划组织材料进场，工程所用管道、构（配）件和主要原材料等产品进入施工现场时必须进行进场验收并妥善保管进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书等，并按国家有关标准规定进行复检，验收合格后方可使用3.3 主要机具设备3.3.1 机械设备挖掘机、自卸车、空压机、凿岩机、搅拌机、振动棒、水泵、压路机、小型碾压设备3.3.2 检测设备全站仪、水平仪、卷尺、直尺等3.4 作业条件3.4.1 业主提供的图纸资料已齐全，设计已进行技术交底和现场交桩，施工方案已经过监理工程师及业主批准 3.4.2 现场施工测量放线已全部完成，并经监理复检合格 3.4.3 施工区域内的地下管线等已调查清楚并制定方案采取措施妥善处理 3.4.4 施工机具设备已进场 3.4.5 施工用水、用电及排水按照施工平面布置完毕，并保持排水畅通3.4.6 已对现场施工人员进行安全技术交底 3.4.7 现场文明施工、环境保护措施已落实4 施工操作工艺 4.1 工艺流程测量放样→沟槽开挖→地基处理→基础施工→管道安装→管座混凝土浇筑→接口处理→沟槽回填4.2 施工操作方法4.2.1 测量放样按设计要求进行测量放样，测量精度应满足相应规范要求。
4.2.2 沟槽开挖4.2.2.1 沟槽底部的开挖宽度沟槽底部的开挖宽度应按设计要求留置，若设计无要求时，可按下式计算确定：B=D0+2(b1+b2+b3)式中 B—沟槽底部的开挖宽度（㎜） D0—管外径（㎜） b1—管道一侧的工作面宽度（㎜），可按表4.2.2.1选取 b2—有支撑要求时，管道一侧的支撑厚度，可取150～200㎜ b3—现场浇注混凝土或钢筋混凝土管渠一侧模板的厚度（㎜）表4.2.2.1 管道一侧的工作面宽度管道的外径 D0（㎜）管道一侧的工作面宽度 b1混凝土管道D0≤500刚性接口500柔性接口400500＜D0≤1000刚性接口600柔性接口5001000＜D0≤1500刚性接口700柔性接口6001500＜D0≤3000刚性接口800～1000柔性接口800注：1、槽底需设排水沟时，工作面宽度b1应适当增加； 2、管道有现场施工的外防水层时，b1宜取800㎜； 3、采用机械回填管道侧面时，b1需满足机械作业的宽度要求 4.2.2.2 沟槽边坡的确定当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5m以内边坡不加支撑时，沟槽边坡最陡坡度应符合表4.2.2.2的规定。
表4.2.2.2 深度在5m以内的沟槽边坡的最陡坡度土 的 类 别边 坡 坡 度(高：宽)坡顶无荷载坡顶有静载坡顶有动载中密的砂土1: 1.001: 1.251: 1.50中密的碎石类土(充填物为砂土)1: 0.751: 1.001: 1.25硬塑的轻亚粘土1: 0.671: 0.751: 1.00中密的碎石类土 (充填物为粘性土)1: 0.501: 0.671: 0.75硬塑的亚粘土、粘土1: 0.331: 0.501: 0.67老黄土1: 0.101: 0.251: 0.33软土(经井点降水后)1: 1.25——注：1、当有成熟施工经验时，可不受本表限制； 2、在软土沟槽坡顶不宜设置静载或动载；需要设置时，应对土的承载力和边坡的稳定性进行验算4.2.2.3 沟槽开挖1）沟槽开挖应合理确定开挖顺序、路线及开挖深度，一般应从低处向高处分段开挖2）沟槽开挖以机械开挖为主，开挖前应向操作手详细交底，包括开挖断面、深度、边坡坡度、堆土位置、地下构筑物情况等；开挖时应由专人指挥，并随时进行测量检查，防止超挖或欠挖，当沟槽较深时应分层开挖，分层厚度根据土质及机械性能确定；为防止扰动槽底原状地基土，槽底预留200～300mm土层由人工开挖至设计高程，整平，挖土方时槽底高程的允许偏差±20mm，开挖石方时为+20mm、-200mm。
3）沟槽开挖时，在满足沟槽回填需要的前提下及时将多余土方运走4）施工过程中应防止地面水流入，以免引起塌方或地基土遭到破坏5）检查井应与沟槽同时开挖4.2.3 地基处理4.2.3.1 如管道地基不满足设计要求时应按设计要求进行加固处理4.2.3.2 设计要求换填时，应按要求清槽，并经检查合格；回填材料应符合设计要求或有关规定4.2.4 基础施工4.2.4.1 平基与管座的模板，可一次或两次支设，每次支设高度宜略高于混凝土的浇筑高度，浇筑前复核模板高程，严格控制流水坡度4.2.4.2 平基、管座的混凝土设计无要求时，宜采用强度等级不低于C15的低坍落度混凝土4.2.4.3 管座与平基分层浇筑时，应先将平基凿毛冲洗干净，并将平基与管体相接触的腋角部位，用同强度等级的水泥砂浆填满、捣实后，再浇筑混凝土，使管体与管座混凝土结合严密4.2.4.4 管座与平基采用垫块法一次浇筑时，必须先从一侧灌注混凝土，对侧的混凝土高过管底与灌注侧混凝土高度相同时，两侧再同时浇筑，并保持两侧混凝土高度一致,混凝土的浇筑宜从低处向高处连续浇筑4.2.4.5 采用柔性接口时，管道基础应按设计要求留变形缝，变形缝的位置应与柔性接口相一致。
4.2.4.6 管道平基与井室基础宜同时浇筑；跌落水井上游接近井基础的一段应砌砖加固，并将平基混凝土浇至井基础边缘4.2.4.7 混凝土浇筑中应防止离析；浇筑后应进行养护，强度低于1.2MPa时不得承受荷载4.2.5 管道安装4.2.5.1 管节的规格、性能、外观质量及尺寸公差应符合国家有关标准的规定4.2.5.2 管节安装前应进行外观检查，发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，应修补并经鉴定合格后方可使用4.2.5.3 管节安装前应将管内外清扫干净，事先打好钢筋桩测好标高，然后拉上通线，安装时应将管节的中心及高程逐节调整正确，安装后的管节应进行复测，使管道中心及内底高程符合设计要求，稳管时必须采取措施防止管道发生滚动4.2.5.4 采用混凝土基础时，管道中心、高程复验合格后，应及时浇筑管座混凝土4.2.5.5 柔性接口的钢筋混凝土管安装前，承口内工作面、插口外工作面应清洗干净；套在插口上的橡胶圈应平直、无扭曲，应正确就位；橡胶圈表面和承口工作面应涂刷无腐蚀性的润滑剂；安装后放松外力，管节回弹不得大于10mm，且橡胶圈应在承、插口工作面上4.2.5.6 刚性接口的钢筋混凝土管道，钢丝网水泥砂浆抹带接口材料应符合下列规定：1）选用粒径0.5～1.5mm，含泥量不大于3%的洁净砂；2）选用网格10mm×10mm、丝径为20号的钢丝网；3）水泥砂浆配比满足设计要求，水泥砂浆强度不应小于5MPa。
4.2.5.7 刚性接口的钢筋混凝土管道施工应符合下列规定：1）抹带前应将管口的外壁凿毛、洗净；2）钢丝网端头应在浇筑混凝土管座时插入混凝土内，在混凝土初凝前，分层抹压钢丝网水泥砂浆抹带；3）抹带完成后应立即用吸水性强的材料覆盖，3～4h后洒水养护；4）水泥砂浆填缝及抹带接口作业时落入管道内的接口材料应清除；管径大于或等于700mm时，应采用水泥砂浆将管道内接口部位抹平、压光；管径小于700mm时，填缝后应立即拖平4.2.5.8 钢筋混凝土管沿直线安装时，管口间的纵向间隙应符合设计及产品标准要求，无明确要求时应符合下表的规定：表4.2.5.8 钢筋混凝土管管口间的纵向间隙管材种类接口类型管径（D¡）（mm）纵向间隙（mm）钢筋混凝土管平口、企口500～6001.0～5.0≥7007.0～15承插式甲型口500～6003.5～5承插式乙型口600～30005.0～1.54.2.6 沟槽回填 4.2.6.1 回填压实应逐层进行，且不得损伤管道4.2.6.2 管道两侧和管顶以上50cm范围内，不得含有机物冻土以及大于5cm的砖石等硬块，在抹带接口处防腐绝缘层或电缆周围应采用细粒土回填回填土的含水量宜按土类和采用的压实工具控制在最佳含水量附近，回填时宜采用轻夯压实，管道两侧压实面的高差不应超过30cm。
4.2.6.3 管道基础为土弧基础时，管道与基础之间的三角区应填实；压实时，管道两侧应对称进行，且不得使管道位移或损伤4.2.6.4 同一沟槽中有双排或多排管道的基础底面位于同一高程时，管道之间的回填压实应与管道与槽壁之间的回填压实对称进行4.2.6.5 同一沟槽中有双排或多排管道但基础底面的高程不同时，应先回填基础较低的沟槽；回填至较高基础底面高程后，再按上一款规定回填4.2.6.6 管道分段回填压实时，相邻段的接茬应呈台阶形，且不得漏夯4.2.6.7 采用轻型压实设备时，应夯夯相连；采用压路机时，碾压的重叠宽度不得小于20cm4.2.6.8 当采用重型压实机械压实或较重车辆在回填土上行驶时，管道顶部以上应有一定厚度的压实回填土，其最小厚度应按压实机械的规格和管道的设计承载力通过计算确定4.2.6.9 回填土每层的压实遍数，应按要求的压实度、压实工具、虚铺厚度和含水量，经现场试验确定4.2.6.10 采用压路机、振动压路机等压实机械压实时，其行驶速度不得超过2km/h5 质量验收标准5.1 沟槽开挖与地基处理应符合下列规定：5.1.1 主控项目：1）原状地基土不得扰动、受水浸泡或。
