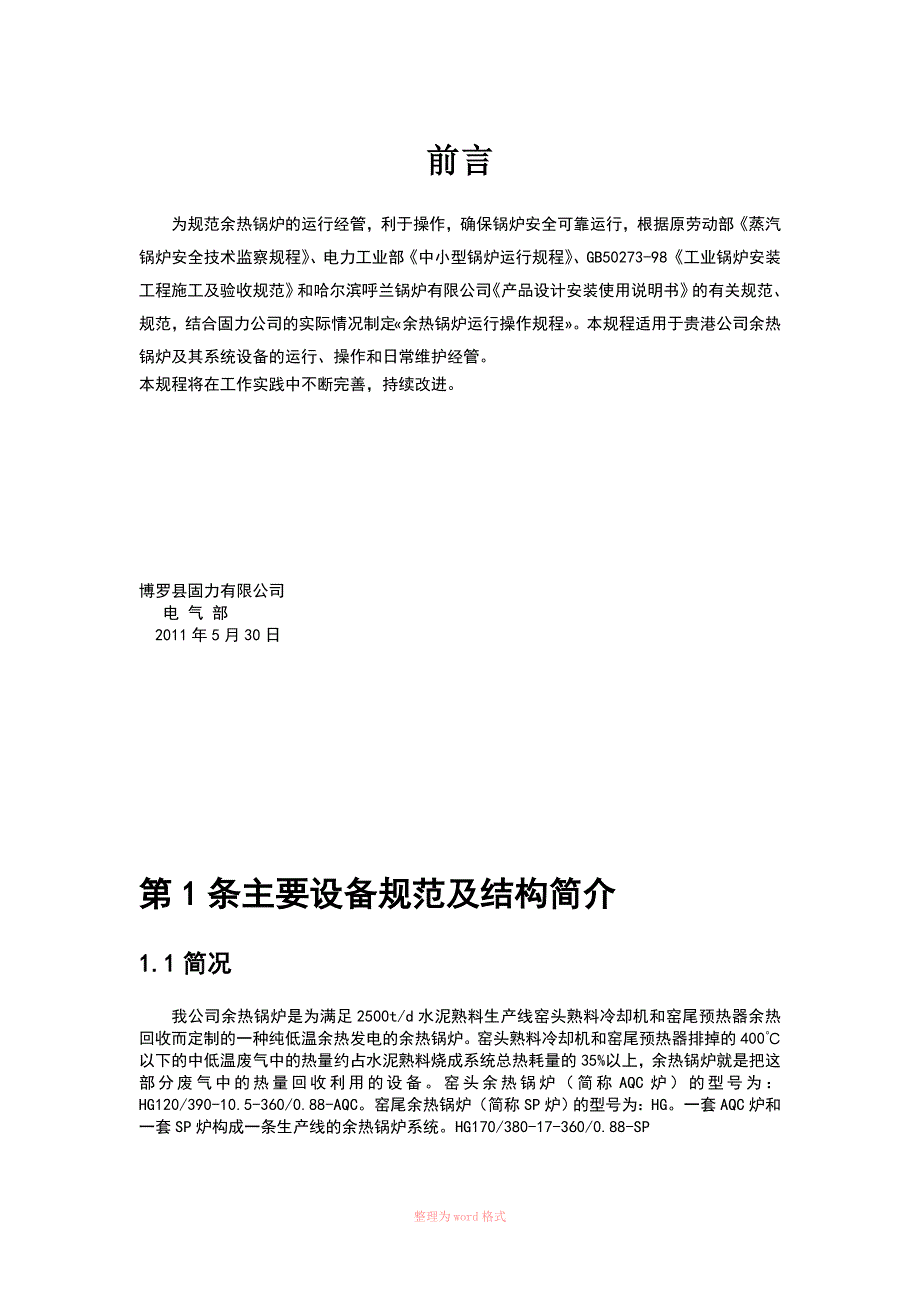

余热锅炉运行操作标准规范Word文档_第1页
1/9

前言为规范余热锅炉的运行经管,利于操作,确保锅炉安全可靠运行,根据原劳动部《蒸汽锅炉安全技术监察规程》、电力工业部《中小型锅炉运行规程》、GB50273-98《工业锅炉安装工程施工及验收规范》和哈尔滨呼兰锅炉有限公司《产品设计安装使用说明书》的有关规范、规范,结合固力公司的实际情况制定«余热锅炉运行操作规程»本规程适用于贵港公司余热锅炉及其系统设备的运行、操作和日常维护经管本规程将在工作实践中不断完善,持续改进博罗县固力有限公司 电 气 部 2011年5月30日第1条主要设备规范及结构简介1.1简况我公司余热锅炉是为满足2500t/d水泥熟料生产线窑头熟料冷却机和窑尾预热器余热回收而定制的一种纯低温余热发电的余热锅炉窑头熟料冷却机和窑尾预热器排掉的400℃以下的中低温废气中的热量约占水泥熟料烧成系统总热耗量的35%以上,余热锅炉就是把这部分废气中的热量回收利用的设备窑头余热锅炉(简称AQC炉)的型号为:HG120/390-10.5-360/0.88-AQC窑尾余热锅炉(简称SP炉)的型号为:HG一套AQC炉和一套SP炉构成一条生产线的余热锅炉系统HG170/380-17-360/0.88-SP整理为word格式1.2锅炉结构简介:1.2.1AQC窑头锅炉锅炉整体采用管箱式结构,自上而下有过热器管箱、两级蒸发器管箱和两组省煤器管箱;锅炉受热面全部采用异形换热元件--螺旋鳍片管。

锅炉的省煤器出水分两部分,一部分供AQC锅炉使用,另一部分到SP炉(没有省煤器)的蒸发器锅炉采用箱体外保温AQC锅炉锅筒设有两套水位计,一套双色水位计和一套单色水位计,一套工业电视摄像监视系统,一套水位平衡容器和一套电极点式液位报警器接口,以方便对锅炉水位的观察与监控,确保锅炉安全运行锅炉额定工作压力为1.08MPa,过热器安全阀的整定压力为 MPa;锅炉外形尺寸:××1.2.2窑尾锅炉(SP)锅炉采用单锅筒自然循环方式,露天立式布置烟气从上向下分别横向冲刷过热器、四级蒸发器,气流方向与粉尘沉降方向一致每级受热面都设置了振打除灰装置,粉尘随气流均匀排出炉底锅筒设有一套双色水位计和一套单色水位计,一套电极点式液位计,一套工业电视摄像监视系统和两组水位平衡容器锅炉过热器额定工作压力为0.88MPa,过热器安全阀的整定压力为MPa,锅筒工作压力为1.14MPa;锅筒安全阀的整定压力为MPa锅炉外形尺寸:1.3锅炉规范及主要参数整理为word格式工程AQC窑头锅炉SP窑尾锅炉额定蒸发量t/h10.517额定蒸汽压力MPa0.880.88额定蒸汽温度℃36360给水温度℃40~168余热烟气量Nm3/h120000170000余热烟气进口温度℃390380烟气出口温度℃110216烟气含尘量g/Nm310-2575烟气成分----O2 %2125.18N2%7965.29CO2%--5.52H2O %--4第2条锅炉的启动2.1启动前的准备工作2.1.1.现场秩序整洁有序,标识清楚规范,巡检通道畅通无阻,必要工具已经带上,没有无关工器具及闲杂人员的滞留,“水化”、“中控”操作岗位联络准备完毕。

2.1.2.对锅炉本体、锅炉附件、烟风系统、上水管路、疏水排污管路、蒸汽管路等进行全面检查,确保各部分设备完好无损, 动作灵活可靠,符合锅炉启动运行工况2.1.3检查确认所有观察门和除灰门已全部关闭完好2.1.4检查振打装置、输送机和烟气阀挡板等辅机设备润滑动作正常;电气运行正常2.1.5检查所有阀门:a 给水系统:开启1#(2#)给水泵进口阀门,给水去省煤器进口阀和省煤器出口空气阀开启前确认水箱有足够水量b汽水系统: 关闭各联箱排污阀、汽包连续排污阀、紧急电动放水阀、紧急电动放汽阀开启锅炉主汽电动阀、过热器出口集箱疏水阀和蒸汽管道疏水阀整理为word格式c 开启汽包水位计的汽阀和水阀,关闭放水阀,投入水位计d 开启现场仪表阀门,投入仪表e 打开现场的汽包空气阀和过热器空气阀f 确认汽包与过热器安全阀处于正常工作状态2.1.6 缓慢调整锅炉给水调节门向锅炉上水,当省煤器出口空气阀冒水后,关闭空气阀;上水时水温不得超过90℃,夏季上水时间不宜少于1~2小时,冬季上水温度约为50℃-60℃,其上水时间应不少于2-4小时2.1.7当锅炉水位升至-75mm时停止上水,检查确认系统有无泄漏,观察汽包水位有无明显变化。

2.2锅炉启动升压2.2.1确认水泥窑正常运转,锅炉相关辅机设备已启动完毕并正常运转2.2.2联系窑操作人员,全开出口烟气阀,开启进口烟气阀20%,观察3分钟,然后再根据汽包水位、温度和压力的变化逐渐开大进口烟气阀,逐渐减小旁路烟气阀的开度,至到汽包温度、压力达到要求值为止2.2.3检查确认汽包压力升至0.1MPa时关闭汽包空气阀、过热器空气阀,打开定期排污和连续排污阀一次门2.2.4 在升压过程中检查确认各承压部件的受热膨胀情况,如有异常,应立即查明情况及时处理2.2.5确认汽包压力升至0.3 MPa时,依次对过热器及各蒸发器放水阀放水,同时控制汽包水位变化,使其稳定在±75mm范围2.2.6 当汽包压力升至0.3 MPa时,及时热紧主要管道上的阀门、法兰及阀门压盖2.2.7 当确认汽包压力升至0.6 MPa时,冲洗水位计并核对水位;冲洗水位计的步骤如下:a关闭汽侧阀;关闭水侧阀b;开启放水阀;c;开启汽侧阀放汽冲洗;d;冲洗完毕后关闭汽侧阀,关闭放水阀;打开水侧阀、汽侧阀2.2.8 当汽包压力升至0.9MPa时,全面检查锅炉系统,核对锅炉主要参数2.2.9在启动过程中,必要时打开对空排气阀,对空排气阀的开度应适当。

2.2.10AQC炉先运行,SP炉启动时炉水应保持较高温度,2.3暖管、并汽2.3.1 暖管:如果是第一台锅炉启动升压时,蒸汽母管内还没有蒸汽,必须先暖管后才能供汽a 开启蒸汽母管的疏水阀b 稍开过热器出口电动主汽阀,使管内压力维持在0.25MPa左右加热管道,温升速度5-10℃/minc 管内壁温度达130-140℃,缓慢开启过热器出口主汽阀,以0.25MPa/min速度提升管内压力至额定压力整理为word格式d 开始暖管时,疏水门尽量开大,随着管壁温度和管内压力的升高,逐渐关小疏水阀门2.3.2 并汽:如果锅炉启动升压前已有另一台锅炉在运行,蒸汽母管内已有蒸汽时,必须先进行并汽操作 a 开启蒸汽母管和主汽管上疏水阀排出凝结水b 当锅炉汽压低于运行系统的汽压0.05-0.1Mpa时,温度相差不大即可开始并汽c 缓慢开启并汽阀,注意严格监视汽温、汽压和水位的变化 d并汽结束后,关闭蒸汽母管和主汽管上疏水阀第3条锅炉的运行3.1运行调节3.1.1锅炉运行中,应注意监视过热蒸汽压力、温度、锅筒水位等在额定参数范围内:a 通过调节烟气旁路阀开度或调节锅炉负荷来控制过热蒸汽压力在0.88MPa、过热蒸汽温度窑头锅炉在330±10℃、窑尾锅炉在300±10℃的范围内。

b 通过调节锅炉给水阀来控制锅筒水位在±75mm的范围内,必要时可以打开紧急放水阀3.2 巡视检查3.2.1 每班进行四次巡视检查,检查内容为:a 护板、炉墙是否完好无损,人孔门是否漏凤b锅炉上的各种管道阀门是否完好无漏 c 水位计、压力表、温度计等仪表是否工作正常 d 振打装置和烟气阀挡板、链购机等辅机设备润滑动作是否正常3.2.2 每班定期冲洗1次水位计3.2.3按汽水品质化验规范定期对锅炉的给水、炉水进行取样分析化验3.2.4根据炉水化验情况,每班进行1~2次的定期排污定期排污时应将锅筒水位保持稍高于正常水位,每一个排污阀的全开时间一般为15秒到1分钟第4条锅炉的停运4.1正常停炉4.1.1 接到停炉通知后,对锅炉进行全面检查,,核定检修工程4.1.2 通知相关人员准备停炉4.1.3 联系窑操作人员,全开旁路烟气阀,逐渐关小烟气入口阀4.1.4锅炉蒸汽压力低于母管压力时,应与母管解列,关闭并汽门4.1.5开启蒸汽管道疏水阀,待压力不再上升时关闭疏水阀4.1.6停炉过程应注意保持锅炉正常水位4.2紧急停炉4.2.1遇有下列情况之一,应采取紧急停炉: a锅炉严重缺水,虽经补水仍见不到水位。

b锅炉严重满水,水位升到最高水位以上,经放水后仍见不到水位整理为word格式c受热面爆管,磨损渗透,影响运行人员安全和不能保持正常水位d给水系统全部失灵e炉墙体变形、开裂,柱和梁被烧红,严重威胁锅炉安全运行f锅炉汽水品质严重低于规范,经努力协调暂时无法恢复时g锅炉受热面严重积灰,采取措施仍无法解决时h水泥窑系统故障必须停窑时4.2.2 紧急停炉和正常停炉的步骤相同,但时间约少一半4.2.3 紧急停炉时应注意防止锅炉超压,必要时可打开对空排汽电动阀第5条停炉后的维护保养5.1 停炉后检查核对各仪表显示值是否准确,如有异常,待锅炉冷却后取下送检验5.2停炉后确认停炉时间为5天以内,采取余热烘干的方法对锅炉进行防腐,打开所有排泄阀及排空阀,排空锅炉内部的水及空气5.3停炉后待锅炉缓慢冷却后,打开锅炉本体人孔门及汽包人孔门,对其内部进行检查,并将检查结果记录归档,以便根据腐蚀情况采取相应措施5.4停炉后待锅炉缓慢冷却后,对锅炉辅助装置的检查与保养,如振打杆的调整、振打轴承座更换润滑油等第6条锅炉的事故处理6.1缺水事故6.1.1现象a 锅炉水位低于指示最高水位,或看不到水位b 水位报警器发出低水位信号。

c 蒸汽流量大于给水流量6.1.2原因:a对水位监视不严b设备有缺陷,如给水自动调节器失灵,水位计脏污或联接管堵塞而形成假水位、给水泵阀发生故障或给水管路故障等c 锅炉放水阀或定期排污阀泄漏等6.1.3处理:a 缺水事故发生以后,应冲洗水位计,并将所有水位计指示情况相互对照,判断正确性及缺水程度b 若为轻微缺水,则加大锅炉给水,降低锅炉负荷;同时检查定期排污阀等是否泄漏c 若为严重缺水,则应紧急停炉整理为word格式6.2满水事故6.2.1现象a锅炉水位超规定的最高水位b水位报警器发出高水位信号c 给水流量不正常的大于蒸汽流量d 严重满水时,蒸汽管道发生水冲击,法兰截门处向外冒汽6.2.2原因 发生满水事故的原因通常是对水位监视不严,未能及时发现和处理而造成的,或者是由于给水自动调节器失灵, 给水压力过高等原因而导致的事故6.2.3处理a 锅炉满水时,如水位计尚能看到水位或已看不到水位而经过冲洗水位计关闭水连通管,打开放水阀以后,能看到水位下降属于不严重满水如打开放水阀以后仍看不到水位下降就属于严重满水事故b 若为轻微满水,则关小或关闭给水阀门,开启蒸汽管道疏水阀,降低锅炉负荷,必要时打开紧急放水阀。

c 如经处理无效,且证实为严重满水时应立即停炉6.4锅炉水膨胀事故:6.4.1原因:a锅炉含盐量大,锅水表面出现大量泡沫,蒸汽溢出时水膜破裂,溅出水滴并被蒸汽带走,就会发生锅水膨胀事故b锅水水位剧烈波动,水位看不清并冒汽泡,饱和蒸汽盐分及水分。
