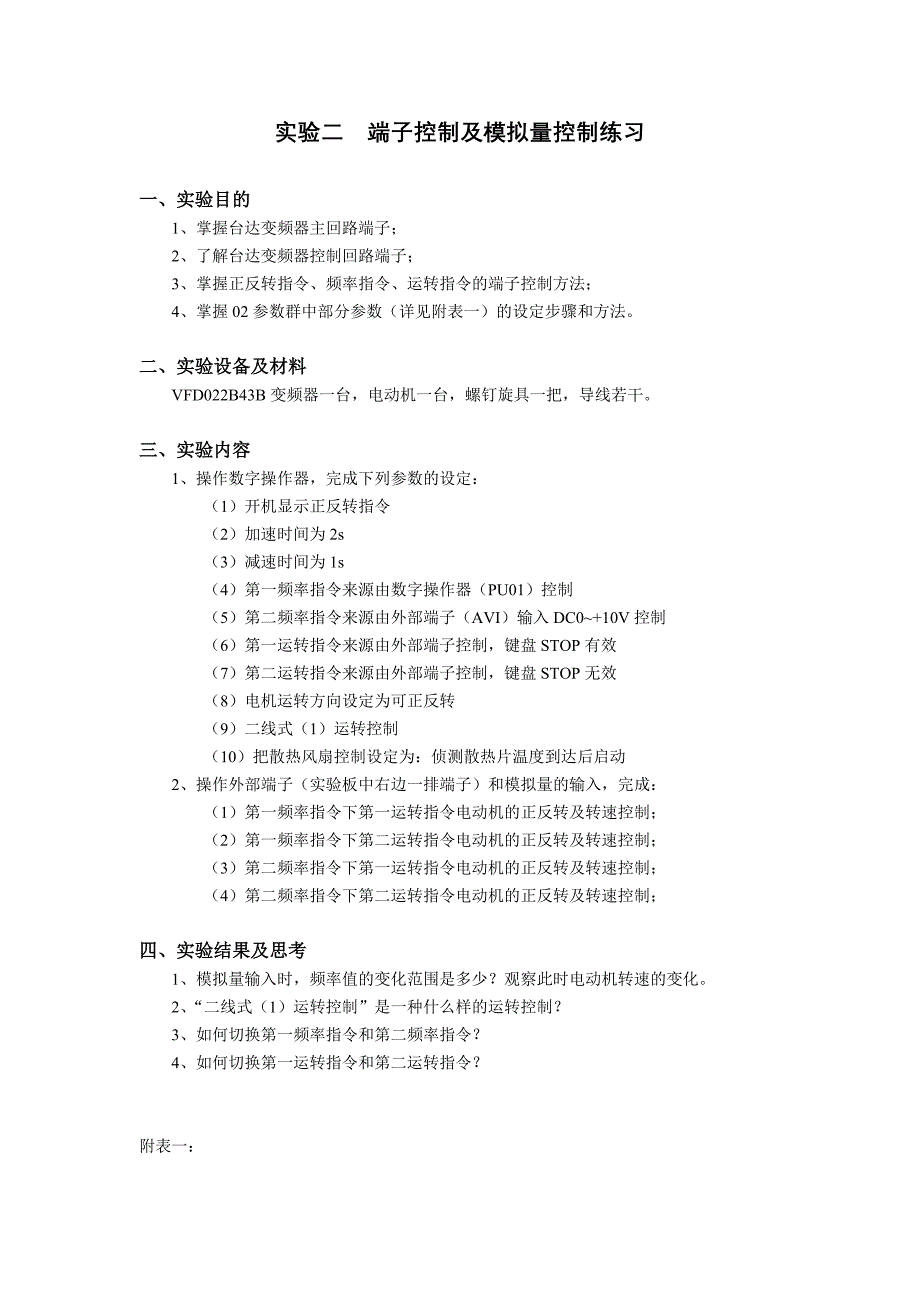

实验二 端子控制及模拟量控制练习一、实验目的 1、掌握台达变频器主回路端子； 2、了解台达变频器控制回路端子； 3、掌握正反转指令、频率指令、运转指令的端子控制方法； 4、掌握02参数群中部分参数（详见附表一）的设定步骤和方法二、实验设备及材料 VFD022B43B变频器一台，电动机一台，螺钉旋具一把，导线若干三、实验内容 1、操作数字操作器，完成下列参数的设定： （1）开机显示正反转指令 （2）加速时间为2s （3）减速时间为1s （4）第一频率指令来源由数字操作器（PU01）控制 （5）第二频率指令来源由外部端子（AVI）输入DC0~+10V控制 （6）第一运转指令来源由外部端子控制，键盘STOP有效 （7）第二运转指令来源由外部端子控制，键盘STOP无效 （8）电机运转方向设定为可正反转 （9）二线式（1）运转控制 （10）把散热风扇控制设定为：侦测散热片温度到达后启动 2、操作外部端子（实验板中右边一排端子）和模拟量的输入，完成： （1）第一频率指令下第一运转指令电动机的正反转及转速控制； （2）第一频率指令下第二运转指令电动机的正反转及转速控制； （3）第二频率指令下第一运转指令电动机的正反转及转速控制；（4）第二频率指令下第二运转指令电动机的正反转及转速控制； 四、实验结果及思考 1、模拟量输入时，频率值的变化范围是多少？观察此时电动机转速的变化。
2、“二线式（1）运转控制”是一种什么样的运转控制？ 3、如何切换第一频率指令和第二频率指令？ 4、如何切换第一运转指令和第二运转指令？附表一：00 用户参数功能码参数描述出厂设定值设定范围设定范围参数值描述00-02参数重置设定0008参数锁定09重置为出厂值(50Hz，220V/380V)10重置为出厂值(60Hz，220V/440V)00-03开机显示画面选择0000显示设定频率(F)01显示实际运转频率(H)02使用者定义的设定单位(U)03多功能显示(显示由00-04参数设定)04FWD/REV正反转指令01 基本参数功能码参数描述出厂设定值设定范围01-09第一加速时间设定10.0(s)0.1~3600.0(s)(加减速时间的切换需由多功能端子设定，出厂设定均为第一加减速时间)01-10第一减速时间设定01-11第二加速时间设定01-12第二减速时间设定01-18第三加速时间设定01-19第三减速时间设定01-20第四加速时间设定01-21第四减速时间设定02 操作方式参数功能码参数描述出厂设定值设定范围设定范围参数值描述02-00第一频率指令来源设定0000主频率输入由数字操作器控制01主频率为外部端子（AVI）输入模拟信号DC 0~+10V控制02主频率为外部端子（ACI）输入模拟信号DC 4~20mA控制03主频率为外部端子（AUI）输入模拟信号DC -10~+10V控制04主频率由RS-485通信界面操作（RJ-11）05主频率由RS-485通信界面操作（RJ-11）不记忆频率06主频率与辅助频率的组合02-13第二频率指令来源设定00（参考第一频率指令来源设定）02-01第一运转指令来源设定0000运转指令由数字操作器控制01运转指令由外部端子控制，键盘STOP有效02运转指令由外部端子控制，键盘STOP无效03运转指令由通信界面操作，键盘STOP有效04运转指令由通信界面操作，键盘STOP无效（接上表）功能码参数描述出厂设定值设定范围设定范围参数值描述02-14第二运转指令来源设定00（参考第一运转指令来源控制）02-04禁止反转设定0000电机可反转运转01电机禁止反转运转02电机禁止正转运转02-05二线/三线式运转控制0000二线式（1）：正转/停止，反转/停止01二线式（2）：反转/正转，运转/停止02三线式运转控制三种不同控制模式：运转控制模式描述二线式（1）外端子FWD与DCM之间断开时停止，闭合时正转外端子REV与DCM之间断开时停止，闭合时反转二线式（2）外端子FWD与DCM之间断开时停止，闭合时运转外端子REV与DCM之间断开时正转，闭合时反转三线式外端子FWD与DCM之间闭合时运转外端子EF与DCM之间断开时停止外端子REV与DCM之间断开时正转，闭合时反转04 输入功能参数功能码参数描述出厂设定值设定范围设定范围参数值描述04-04多功能输入端子（MI1）0131第二频率命令来源设定生效（设定致能时，参数02-13才有效）04-05多功能输入端子（MI2）0204-06多功能输入端子（MI3）0304-07多功能输入端子（MI4）0432第二运转命令来源设定生效（设定致能时，参数02-14才有效）04-08多功能输入端子（MI5）0504-09多功能输入端子（MI6）06。
