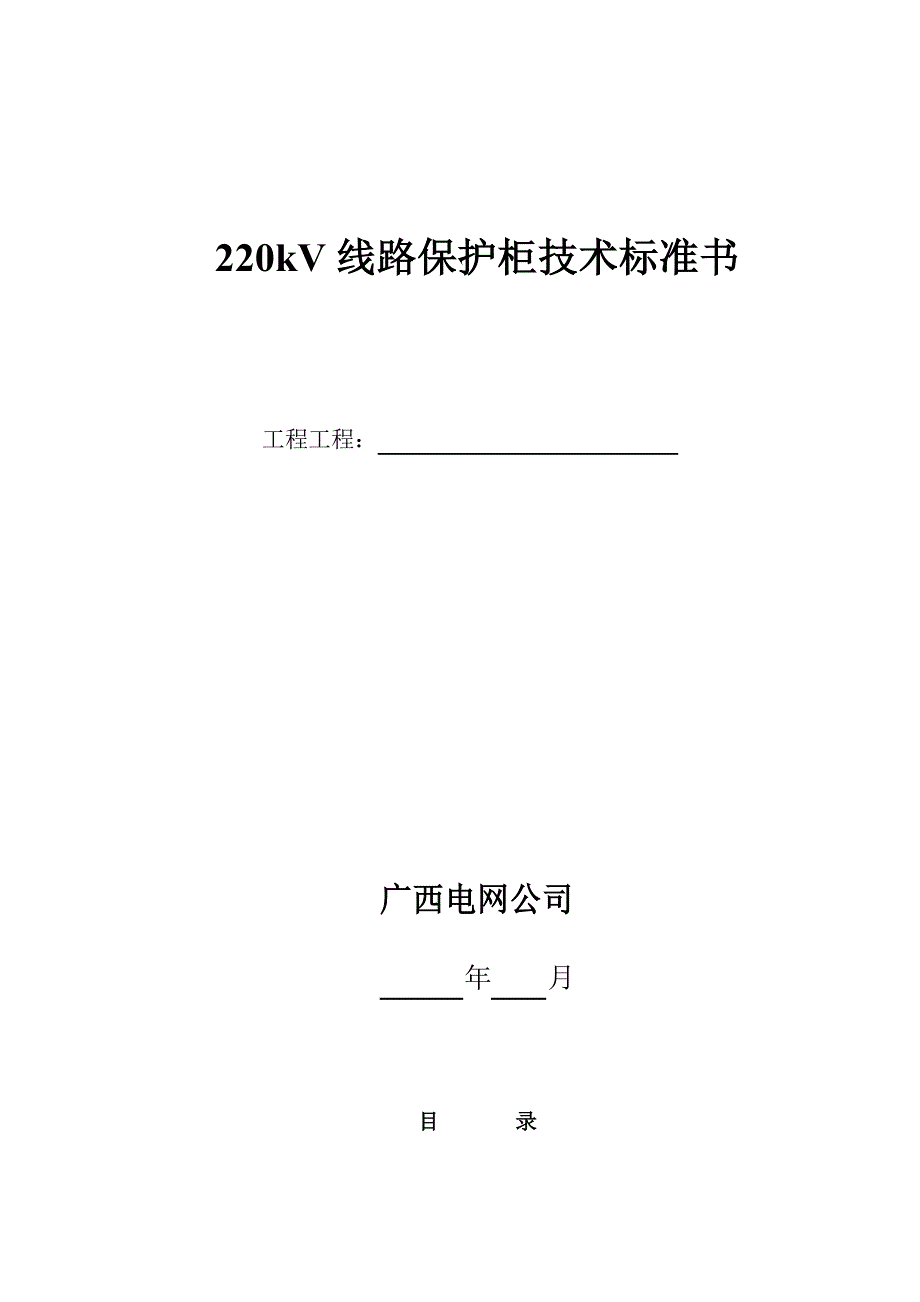

220kV 线路保护柜技术标准书工程工程：广西电网公司年 月目 录1 总则2 工程概况3 技术要求3.1 气象特征与环境条件3.2 装置技术参数要求3.3 一般技术要求4保护配置和功能要求4.1 保护配置4.2 线路主保护的功能要求4.3 自动重合闸的功能要求44 三相不全都保护及断路器失灵保护的技术要求45 断路器分相操作继电器箱46 双母线电压切换箱4.7 通信功能4.8 GPS 对时功能49 录波功能410 与复用载波机协作的要求411 继电保护光纤接口装置5 对保护柜的要求6 供货范围7 技术效劳8 质量保证和试验9 包装、标志、运输和保管10 供方填写的技术性能表附件一 差异表附件二 投标人需要说明的其他问题220kV 线路保护柜技术标准书1 总则11 本标准书适用于 220kV 线路保护、重合闸等设备，它提出 220kV 线路保护设备的功能设计、构造、性能、和试验等方面的技术要求供方可供给高质量(牢靠性高、损耗低、运行维护便利)的设备和附件来满足标准书中设计及工艺的标准要求1.2 本设备技术标准书提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分引述有关标准和标准的条文，供方应保证供给符合本标准书和工业标准的优质产品.1。
3 供方应以书面形式对本标准书的条款逐条做出具体应答,确认对本标准书要求的满足和差异，对差异局部应列出差异表作具体描述1.4 本设备技术标准书所使用的标准如与供方所执行的标准有偏差时，按高标准执行5 本设备技术标准书经需供双方确认后作为订货合同的技术附件 ,与合同正文具有同等的法律效力.16 本设备技术标准书未尽事宜，由需供双方协商确定7 标准本标准书提出了最低限度的技术要求,并未规定全部的技术要求和适用的标准，对国家有关的强制性标准,必需满足其要求GB 14285—1993 继电保护和安全自动装置技术规程DL/T 478—2023 静态继电保护及安全自动装置通用技术条件DL 479-1992 静态距离保护装置技术条件DL/T 5136—2023 火力发电厂、变电所二次接线设计技术规程广西电网继电保护配置及选型技术原则标准书中全部设备、备品备件,除规定的技术要求和参数外，其余均应遵照最版的IEC 标准及和中国规程要求.供方在执行本标准书所列标准有冲突时，按较高标准执行.1.8 供方应获得 ISO9000〔GB/T 19000〕资格认证书或具备等同质量认证证书供给的设备必需具有相应电压等级系统一年两套成功运行阅历，应通过有国家认可资格的质检单位、试验室的动模试验 及谐波和扰动影响试验的考核，应有两部鉴定文件或等同有效的证明文件。
对于产品，必需经过在挂网试运行，并通过产品鉴定2 工程概况2.1 出线规模220kV 线路出线 回， 本期 回 2 主接线形式220kV 配电装置承受双母线接线〔 一个半开关接线〕 .2 3 线路长度220 kV ××××线 : km, 其中同杆并架线路长度 km.－4－2.4 CT 、 PT 变比220kV 线路 CT 的变比为： 2 × 600/5 〔 1 〕 A220kV 母线 PT 变比： 220/ √ 3 ： 0 1/ √ 3 ： 0.1/ √ 3: 0 1/ √ 3:0 1kV220kV 线路 PT 变比： 220/ √ 3:0.1/ √ 3 ： 0 1kV3 技术要求3.1 气象特征与环境条件a) 海拔高度不超过 1000mb) 最湿月平均相对湿度 90％c) 最高环境温度 40℃d) 最低环境温度 -5℃e) 地震烈度 6 度3.2 装置技术参数要求3.2.1 保护装置的额定值额定沟通电流:5(1〕A额定沟通电压：相电压 100/ √3V ， 线电压 100V 额定频率：50Hz额定直流电压：220〔110〕V 32 保护装置的功率消耗每相沟通电流回路功耗＜1VA； 每相沟通电压回路功耗＜0。
5VA直流功耗: 正常时不大于 35W；动作时不大于 50W3.2.3 耐受过电压的力量保护装置应具有依据IEC 标准所确定的耐受过电压力量4 整定范围距离元件:001～25(005～125〕Ω 电流元件：0.05～99.9〔001～20〕A时间元件:II 段时间元件：0~4S，级差 0III 段时间元件：0.5～9S ,级差 0.1S操作箱跳、合闸电流：05～4 A 33 一般技术要求3.3 1 装置定值的整定a〕 应能从柜的正面便利而又牢靠地转变装置的定值.b) 能通过继电保护治理系统在站内后台或远方转变装置的定值3.3 2 暂态电流的影响保护装置不应受输电线路的分布电容、谐波电流、变压器涌流的影响而发生误动3.3 直流电源的影响a) 直流电源电压变化范围在 80～115％时，保护装置应能正确动作;b) 直流电源的波浪系数＜5％时,装置应能正确动作；c) 当直流电源,包括直流——直流变换器在投入或切除时，保护不应发生误动；d〕 在直流电源切换期间或直流回路断线或接地故障期间(分布电容和附加电容值为 0.5μF 到10μF)，保护不应误动作3.3 4 元件质量应保证保护装置的元件和部件的质量,装置中单一元件损坏时,装置不应发生误跳闸.3。
35 设备之间的信号传送各保护装置之间，保护装置与收发信机或其他设备之间的联系应由继电器的无压接点〔或光电耦合〕来连接，出口继电器接点的绝缘强度试验为沟通2023V，历时 1 分钟3.6 跳闸显示保护动作使断路器跳闸，则全部使断路器跳闸的保护动作信号应显示出来,并应自保持,直到手动复归.37 连续监视与自检和自复位功能a) 装置的主要电路应有常常的监视，回路不正常时，应能发出告警信号; b〕 装置应具有自检功能3.3.8 抗干扰在干扰作用下,装置不应误动和拒动，装置的干扰试验和冲击试验应符合IEC 标准9 各种保护功能动作及装置特别、直流电源消逝、保护起动等状况均应设(如发光二极管)监视回路，并应有信号接点输出4 保护配置和功能要求41 保护配置保护装置和重合闸装置都承受微机型方向保护、距离保护装置可选择工作于允许式和闭锁式220kV 线路保护配置一般有以下类型，每回线路应依据具体工程状况选择配置适当的两面线路保护柜,组成双重化主保护和双重化后备保护a〕光纤分相电流差动保护柜: 主保护配置 1 套光纤分相电流差动保护,后备保护含不少于三段相间距离和接地距离保护和不少于两段的零序方向电流保护.设置自动重合闸装置、双母线电压切换装置及双跳闸线圈断路器分相操作继电器箱。
光纤分相电流差动保护通道通过专用光纤或复用 2M 光通信设备传输b) 光纤〔高频〕分相距离保护柜：主保护配置 1 套光纤〔高频〕分相距离保护，后备保护含不少于三段相间距离和接地距离保护和不少于两段的零序方向电流保护设置自动重合闸装置、三相 不全都保护及断路器失灵保护起动回路装置.主保护通道通过复用载波机或复用2M 光通信设备传输c〕 高频〔光纤)距离保护柜：主保护配置 1 套光纤(高频〕距离保护，后备保护含不少于三段相间距离和接地距离保护和不少于两段的零序方向电流保护.设置自动重合闸装置、三相不全都保护 及断路器失灵保护起动回路装置主保护通道通过复用载波机〔光纤)或专用收发信机传输d) 高频(光纤〕方向保护柜：主保护配置 1 套光纤〔高频〕方向保护，后备保护含不少于三段相间距离和接地距离保护和不少于两段的零序方向电流保护设置自动重合闸装置、双母线电压切换 装置及双跳闸线圈断路器分相操作继电器箱主保护通道通过复用载波机或专用收发信机传输e〕光纤数字复接接口柜：配置 套光纤数字复接接口装置， 个光纤终端盒， 根 20 米屏蔽同轴电缆.42 线路主保护的功能要求42.1 保护信号协作要求a) 对光纤分相电流差动保护，要求按相进展电流比较，电流值应带时序，并进展采样同步,补偿通道传输延时带来的误差,保证所比较电流为同一时刻线路两侧电流.要求线路两侧数据同步采样，保护可适应线路两侧CT 变比不全都的要求。
b) 光纤电流差动保护装置、保护光纤信号传输装置〔保护光纤通信接口装置〕应具备地址识别功能，地址编码可承受数字码或中文＋数字码2 保护动作要求线路在空载、轻载、满载条件下，在保护范围内发生金属或非金属性的各种故障时，保护应能正确动作4.2 3 对保护范围外故障的反响a） 在保护区外发生金属或非金属故障时，保护不应误动作b） 区外故障切除，区外故障转换,故障功率突然倒向及系统操作等状况下，保护不应误动作c〕 被保护线路在各种运行条件下进展各种倒闸操作时，保护装置不得误发跳闸命令4.2.4 断路器动作时的反响当手动合闸或自动重合于故障线路上时，保护应牢靠瞬时三相跳闸合于无故障线路时,应牢靠不动作.4.25 当本线全相或非全相振荡时a〕 无故障时应牢靠闭锁保护装置;b) 如发生区外故障或系统操作，装置应牢靠不动作; c〕 如本线路发生故障，允许有短延时加速切除故障；d〕 三相重合到永久性故障,装置应牢靠加速切除故障；重合到无故障线路,应牢靠不误动.4.26 对经过渡电阻性故障的保护成套保护装置应有容许 100Ω过渡电阻的力量.4.27 对分相式保护需设置有分相命令，其方向比较是按相比较的,保证跨线故障时仅切除故障相。
42.8 非全相运行时的反响非全相运行时非故障相不应误动，假设健全相又发生任何一种类型故障，保护应能正确地瞬时跳三相4.2 9 选择故障相的功能a) 主保护有独立选相功能，选相元件应保证在各种故障条件下,正确选择故障相，非故障相选相元件不应误动；b) 装置应具有单相和三相跳闸回路,线路一相跳开后，再故障应跳三相. 42.10 CT 断线检查对电流差动保护应有CT 断线检查功能，在CT 断线时自动闭锁保护.42.11 通道故障检查对电流差动保护应有通道故障检查功能,在通道故障时自动闭锁保护12 跳闸出口接点a） 2 副跳闸接点〔3/2 接线,4 副跳闸接点〕； b〕 保护单跳和三跳启动重合闸接点;c) 延时段保护闭锁重合闸的输出接点;d) 启动断路器失灵保护的接点e) 单跳和三跳启动故障录波接点4.213 信号接点a〕 直流电源消逝(远动信号)b) 装置故障(远动信号)c) 沟通电压消逝〔远动信号〕d) 保护动作 (远动信号〕e) 保护跳A、跳B、跳C、三跳和永跳(远动信号)4.2.14 装置的参数要求a) 沟通变换元件准确工作范围〔10%误差) 相电压 05V ~80V (有效值)电流回路 0.5～100〔0。
1～20〕Ab） 整组保护最大动作时间〔从故障发生到出口继电器闭合)不大于 30ms； c〕 保护装置返回时间(从故障切除到装置跳闸接点返回)不应大于 30ms;d〕 距离保护应具有瞬时跳闸的第Ⅰ段〔独立的阻抗元件)它在各种故障状况下的暂态和稳态超越应小于 5%的整定值;e)距离继电器的记忆时间应大于 50ms，以保证发生出口短路或反向故障时能正。
