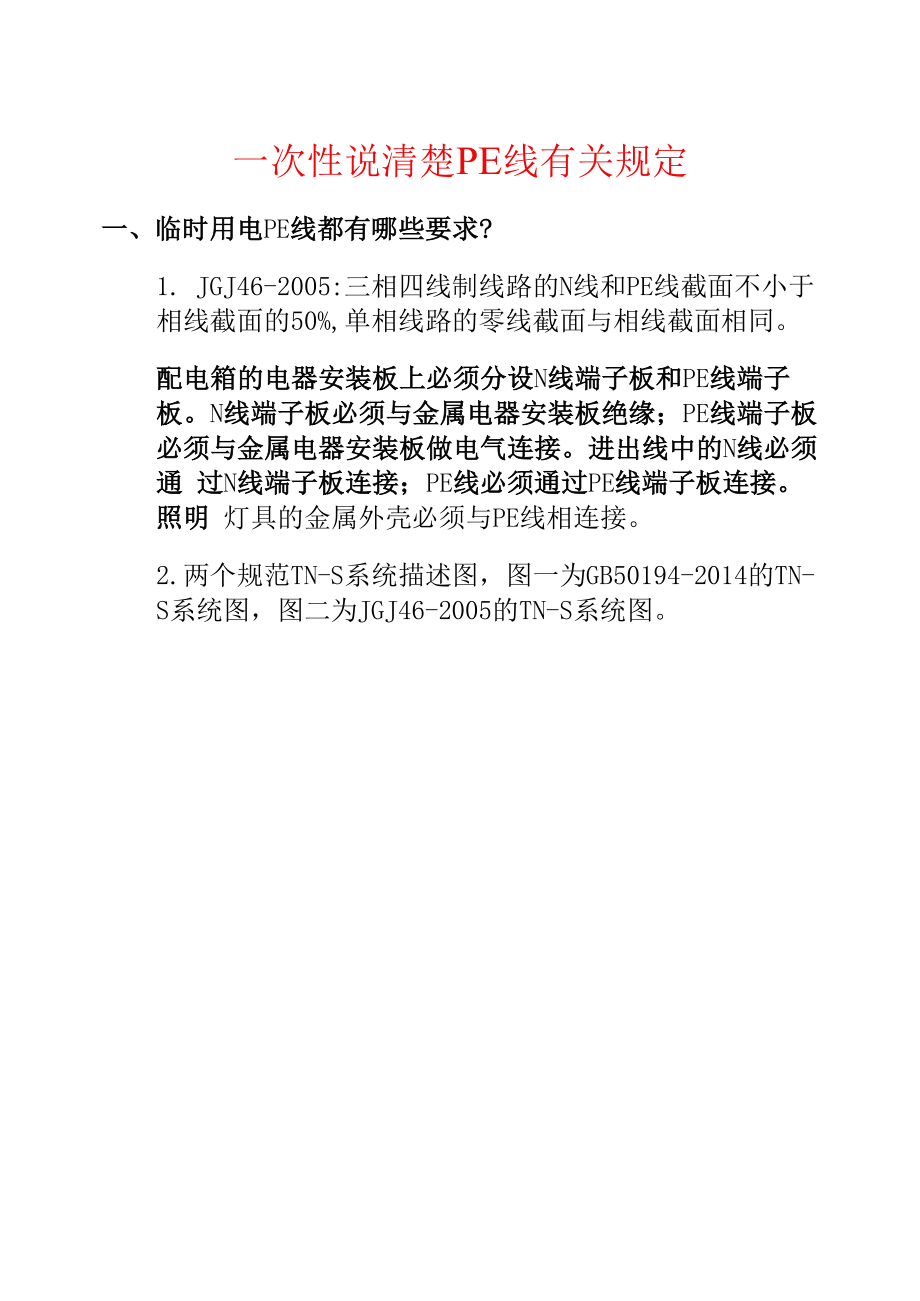

一次性说清楚PE线有关规定一、临时用电PE线都有哪些要求?1. JGJ46-2005:三相四线制线路的N线和PE线截面不小于相线截面的50%,单相线路的零线截面与相线截面相同配电箱的电器安装板上必须分设N线端子板和PE线端子板N线端子板必须与金属电器安装板绝缘；PE线端子板 必须与金属电器安装板做电气连接进出线中的N线必须通 过N线端子板连接；PE线必须通过PE线端子板连接照明 灯具的金属外壳必须与PE线相连接2.两个规范TN-S系统描述图，图一为GB50194-2014的TN-S系统图，图二为JGJ46-2005的TN-S系统图系统的接地可通过一个或多个接地极来实现图8. L 1-1全系统将中性导体（N）与保护导体（PE）分开的TN-S系统 注:对装置的保护导体《国可另外增设接地•从部标JGJ46-2005看，除了 PE线主干线要有3点接 地之外，用电设备的金属外壳只需用PE线（支线）与PE 线的主干线相连即可，不需直接与大地（接地极）相连RCD电源中性点 直接接地一PE线重复接地 3处以上-重复 接地勺0电缆芯线要求 三相四线：五芯 A+B+C+N+PE 三相*四芯A+B+C+PE 二相：三芯A+B+PE =：三芯A+N + PE图2-5专用变压器供电时TN-S接等保护系统示，\童妓・复接堆：3-电气设备金属外光《正常不带电的外露可导电8E工作零级；PE一保护专线：DK—总电源*离开关：RCO—总漏电保护0《蕨中也 护功靛的漏电断路器）：T—变压器等保护系统在实际施工中，很多用电设备并没有直接与保护零线连接，大局部要求配电箱和用电设备接地，却都没有与保护零线（PE线）连接，这样就成立TT用电系统。
TT用电系统的定义是这样的：TT系统的电源中性点直接接地，电气装置外露可导电局部所连接的接地极，不与供电系统的接地极相连接如下列图。
