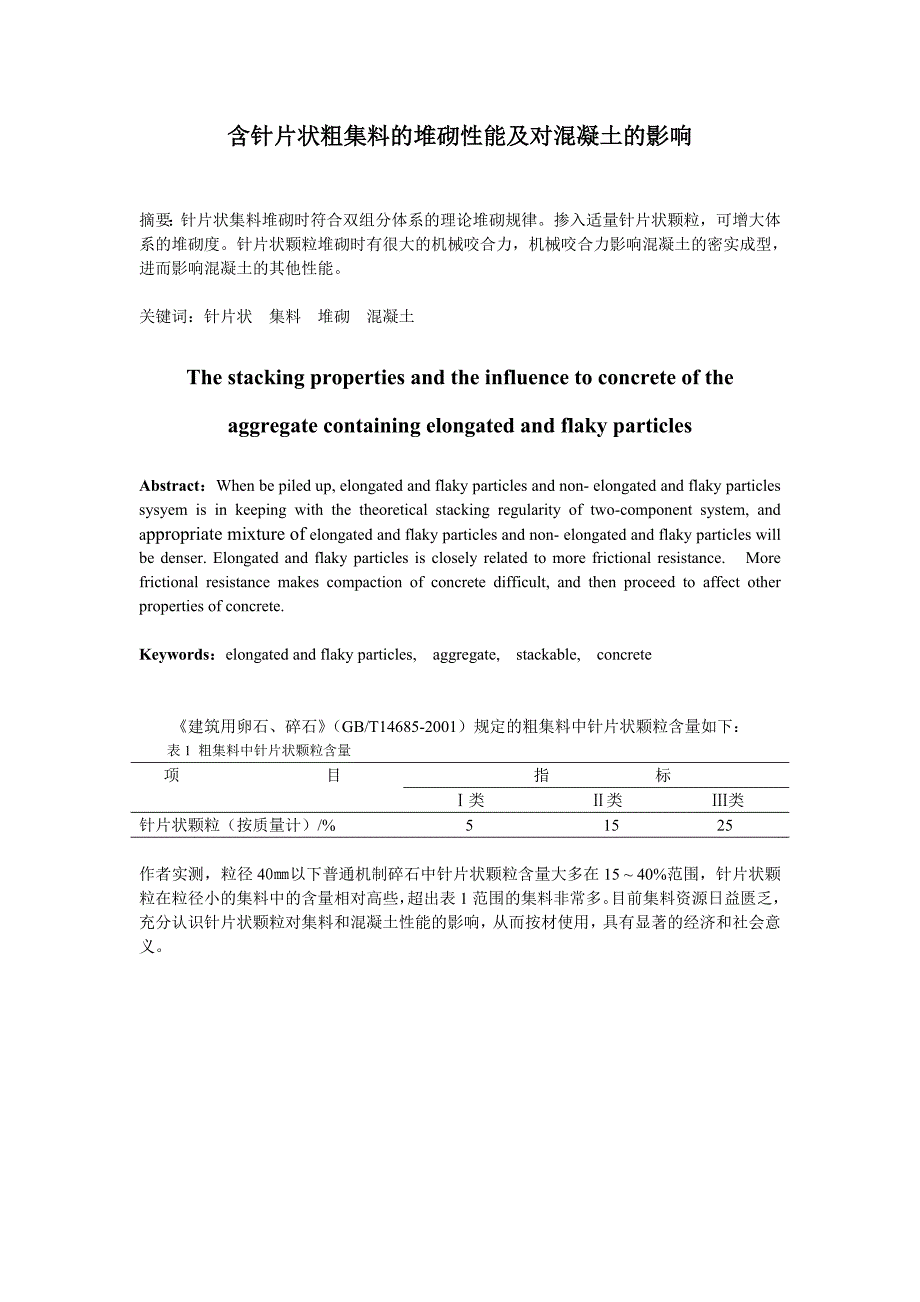

含针片状粗集料的堆砌性能及对混凝土的影响摘要：针片状集料堆砌时符合双组分体系的理论堆砌规律掺入适量针片状颗粒，可增大体系的堆砌度针片状颗粒堆砌时有很大的机械咬合力，机械咬合力影响混凝土的密实成型， 进而影响混凝土的其他性能关键词：针片状 集料 堆砌 混凝土The stacking properties and the influence to concrete of the aggregate containing elongated and flaky particlesAbstract：When be piled up, elongated and flaky particles and non- elongated and flaky particles sysyem is in keeping with the theoretical stacking regularity of two-component system, and appropriate mixture of elongated and flaky particles and non- elongated and flaky particles will be denser. Elongated and flaky particles is closely related to more frictional resistance. More frictional resistance makes compaction of concrete difficult, and then proceed to affect other properties of concrete.Keywords：elongated and flaky particles, aggregate, stackable, concrete《建筑用卵石、碎石》（GB/T14685-2001）规定的粗集料中针片状颗粒含量如下：表1 粗集料中针片状颗粒含量 项 目 指 标 Ⅰ类 Ⅱ类 Ⅲ类针片状颗粒（按质量计）/% 5 15 25 作者实测，粒径40㎜以下普通机制碎石中针片状颗粒含量大多在15 ~ 40%范围，针片状颗粒在粒径小的集料中的含量相对高些，超出表1范围的集料非常多。
目前集料资源日益匮乏，充分认识针片状颗粒对集料和混凝土性能的影响，从而按材使用，具有显著的经济和社会意义 最大密度（R=∞） V=Cx V=x+My 小球填充大球空隙 大球填充小球空隙 V=Cx+My1 双组分体系的理论堆砌问题1.1双球堆砌体系的理论堆砌曲线［1］ B A 1.0相对表观体积（1.0=100%实体） C M 1.6X=1 组成 X=0 Y=0 X+Y=1 Y=1 大球 小球 图1 双球堆砌体系的理论堆砌曲线 两种粒径球体的理论堆砌曲线见图1。
图中参数及线段的含义： R—大球直径与小球直径之比； C—实验测定的大球理论密堆砌体积； M—实验测定的小球理论密堆砌体积； X，y—大球和小球的体积分数，总体积为1 横坐标代表大、小球的组成，水平轴表示混合物的组成CA—小球加到大球中的浓缩曲线，曲线方程为V=CxMB—大球加到小球中的浓缩曲线，曲线方程为V=x+My 纵坐标代表相对表观体积（相对表观体积定义为体系的表观体积与真实体积的比值）当体系固体物料的理论密堆砌度为1时，其相对表观体积为1；当固体物料的相对表观体积为1.6时，其理论密堆砌度为62.5%（单一粒径球体理论密堆砌度为62.5%［1］），即相对表观体积和理论密堆砌度互为倒数 图中的实线表示粒径比R为无穷大时的理论堆砌曲线当大、小球的直径比为无穷大时，堆砌曲线为两条直线从图1看出：（1） 不同粒径的球体掺配可以提高体系的堆砌度，R越大，体系的堆砌度越大；（2） 小球加到大球中将较快达到最大密堆砌状态1.2球-纤维体系的理论堆砌曲线［1］ 球-纤维的理论堆砌曲线见图2 C D E H 1.0 相对表观体积 v=Sx A B （1.0=100%实体） 理论最大值 S v=x+Fy 2.0 V=y+Sx V=Fy 3.0 4.0 F 100%球 100%纤维 x=1 x=0 y=0 y=1 图2 球-纤维体系的理论堆砌曲线图中参数及线段的含义： R—球直径除以纤维的直径。
S—表示50%实体+50%空隙时球的堆砌，相对整体体积等于2.0； F—表示25%实体+75%空隙时纤维的堆砌，相对整体体积等于4.0 X，y—球体和纤维的的体积分数，x+y=1 SE—较小直径的纤维加入到较大直径的球中填充空隙时的浓缩曲线，直线方程为V=SxFC—大直径的球取代小直径的纤维以及与之相关联的空隙时的浓缩曲线，该直线方程为V=x+FyA—SE和FC的交点，R值无穷大时，纤维填充球间隙的最大理论密堆砌度FD—较小直径的球填入到较大直径的纤维之间空隙时的浓缩曲线，直线方程为V=FySH—用粗纤维取代小球及其相关联的空隙时的浓缩曲线，直线方程为V=y+SxB—FD和SH的交点，为R=0时的最大理论堆砌密度从图1看出：（1） 球-纤维的混合可以提高体系的堆砌度球-纤维堆砌体系中出现了点A、B两个最大理论密堆砌度，两者所对应的球-纤维的组成比例不同，但相对表观体积相同2） 纤维加到球中将较快达到最大密堆砌状态；（3） 比较图1、图2，尽管双组分体系的颗粒形状不同，但理论堆砌规律相似2 针片状颗粒对集料堆砌的影响 针片状颗粒与非针片状颗粒的组合实际上是一种双组分体系的堆砌问题，应该具有上述双组分体系的堆砌规律。
2.1材料准备 将5~40㎜集料中针片状颗粒手工捡出，然后按质量百分比与非针片状颗粒掺配成针片状颗粒含量分别为0%、15%、30%、45%、60%、100%的混合粗集料备用2.2针片状颗粒含量与粗集料振实表观密度的关系 做针片状颗粒含量分别为0%、15%、30%、45%、60%、100%混合粗集料的振实表观密度，见图3 图3所示的堆砌规律与图1、2相似3针片状颗粒对混凝土性能的影响3.1 针片状颗粒对混凝土流动性的影响采用单位质量石子标准稠度需水量（以下称A）来研究，试验方法如下：（1）做水泥标准稠度需水量试验，得（w/c）以此（w/c）拌制水泥浆，测其展开度值，得标准稠度水泥浆的展开度；（2）将水泥、砂以1∶2配比拌合，不断调整水灰比，使砂浆的展开度与（1）中水泥浆的展开度相等，得此时的（w/c）s；（3）以（w/c）s拌和1∶2砂浆，测此砂浆的VB稠度值；（4）将水泥、砂、石以1∶2∶3.5[用料量2500∶5000∶8750（g）]配合比拌合，不断调整水灰比，使其VB值与（3）中砂浆的VB值相等，得此时的（w/c）h标准稠度时混合料总需水量＝（w/c）h×2500 （g）其中：水泥需水量＝（w/c）×2500 （g）砂子需水量＝（w/c）s×2500—（w/c）×2500 （g）石子需水量＝混合料总需水量－砂子需水量－水泥需水量＝（w/c）h×2500－（w/c）s×2500 （g）单位质量石子标准稠度需水量（A）＝[（w/c）h×2500－（w/c）s×2500]/8750＝[（w/c）h－（w/c）s]/3.5设B为粗集料中针片状颗粒的含量，测定B分别为0%、15%、30%、45%、60%、100%时的A值，研究结果见图4：由图4见，B在30%以内，A小幅减少；B＞30%以后，A迅速增大。
B为100%时的A约为B在30%以内A值的两倍比较图4和图3，两图的变化规律相似3.2 针片状集料含量对混凝土成型密实性和强度的影响研究用425矿渣水泥(GB1344—99)，配合比为1∶1.55∶3.01，w/c＝0.45，水泥用量为400kg/m3B分别为0%、15%、30%、45%、60%、100%时混凝土的振实表观密度和100×100×300㎜试件28d抗压强度见图5、64 分析与结论4.1 分析对比图3与图1、图2，针片状颗粒与非针片状颗粒的组合符合双组分体系的堆砌规律，与球-纤维体系的理论堆砌规律尤为接近与纯纤维一样，100%针片状颗粒的堆砌度很低适量针片状颗粒加入非针片状颗粒中有明显的提高堆砌度的作用（图3）针片状颗粒含量对堆砌度（图3）、标准稠度需水量（图4）和混凝土的振实表观密度（图5）的影响规律相似堆砌度高时标准稠度需水量小，混凝土的振实表观密度也大针片状颗粒含量超过30%以后混凝土混合料的流动性明显变差（图4），混凝土成型时的密实性即振实表观密度大大下降（图5）针片状颗粒含量为100%时混凝土与针片状颗粒含量为30%时混凝土。
