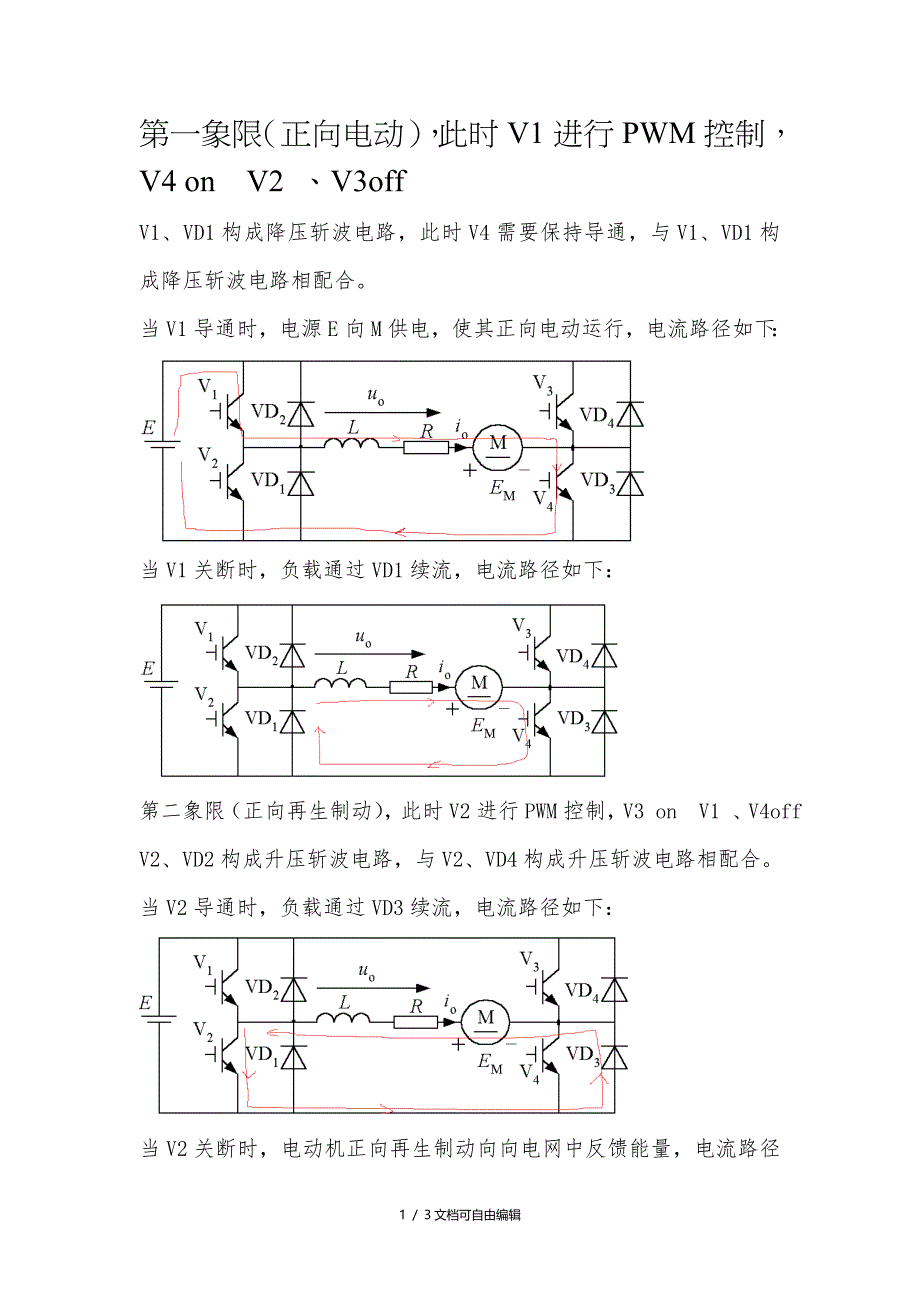

第一象限（正向电动），此时V1进行PWM控制，V4 on V2 、V3offV1、VD1构成降压斩波电路，此时V4需要保持导通，与V1、VD1构成降压斩波电路相配合当V1导通时，电源E向M供电，使其正向电动运行，电流路径如下： 当V1关断时，负载通过VD1续流，电流路径如下：第二象限（正向再生制动），此时V2进行PWM控制，V3 on V1 、V4offV2、VD2构成升压斩波电路，与V2、VD4构成升压斩波电路相配合当V2导通时，负载通过VD3续流，电流路径如下：当V2关断时，电动机正向再生制动向向电网中反馈能量，电流路径如下：第三象限（反向电动）此时V3进行PWM控制，V2on V1 V4 off V3、VD3构成降压斩波电路，此时V2需要保持导通，与V3、VD3构成降压斩波电路相配合当V3导通时，电源E向M供电，使其反向电动运行，电流路径如下： 当V3关断时，负载通过VD3续流，电流路径如下：第四象限（反向再生制动）此时V4进行PWM控制，V1on V2 V3 offV4、VD4构成升压斩波电路，与V4、VD4构成升压斩波电路相配合当V4导通时，负载通过VD1续流，电流路径如下：当V4关断时，电动机反向再生制动向向电网中反馈能量，电流路径如下： / 文档可自由编辑。
