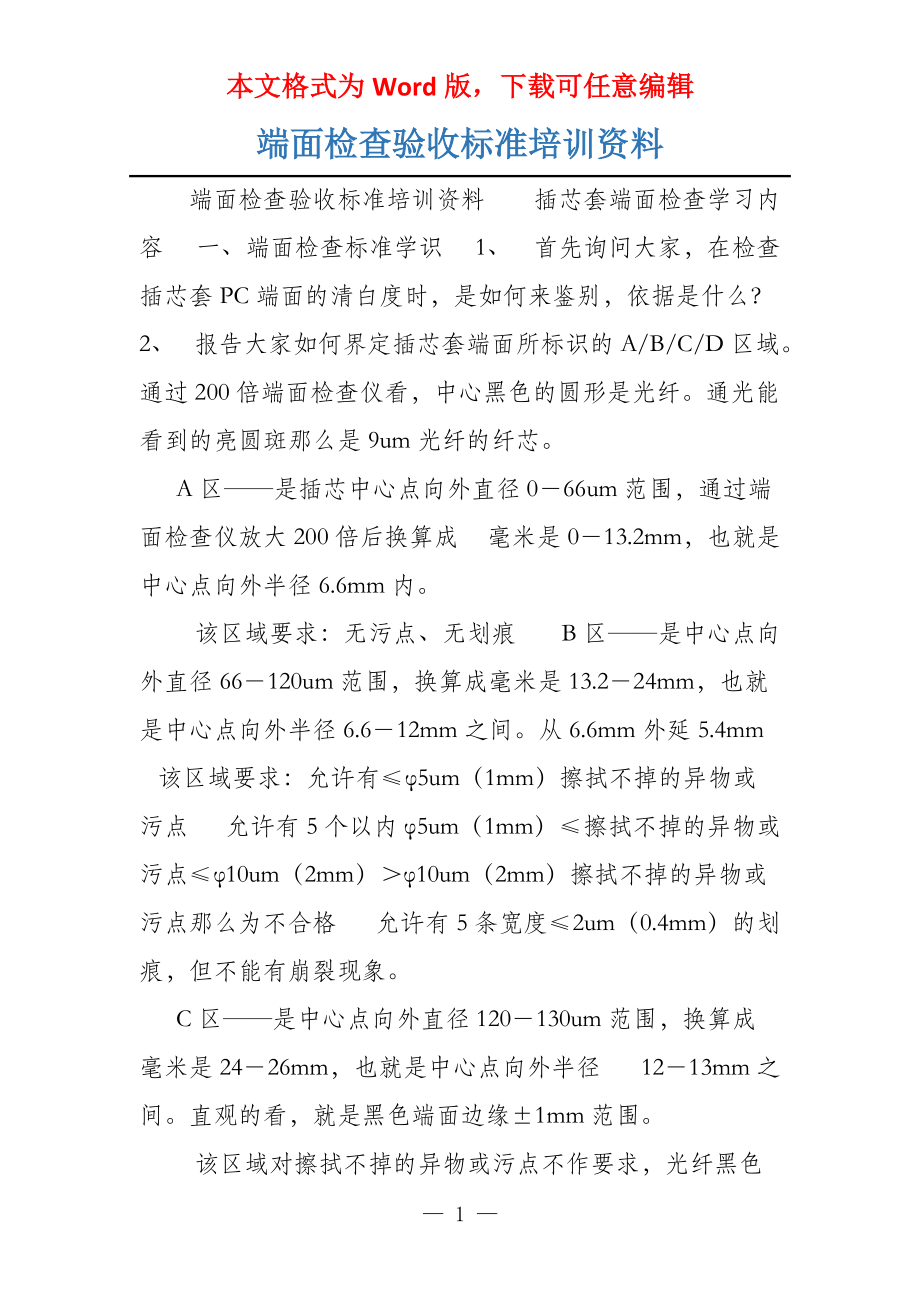

本文格式为Word版，下载可任意编辑端面检查验收标准培训资料 端面检查验收标准培训资料 插芯套端面检查学习内容 一、端面检查标准学识 1、 首先询问大家，在检查插芯套PC端面的清白度时，是如何来鉴别，依据是什么？ 2、 报告大家如何界定插芯套端面所标识的A/B/C/D区域通过200倍端面检查仪看，中心黑色的圆形是光纤通光能看到的亮圆斑那么是9um光纤的纤芯 A区——是插芯中心点向外直径0－66um范围，通过端面检查仪放大200倍后换算成 毫米是0－13.2mm，也就是中心点向外半径6.6mm内 该区域要求：无污点、无划痕 B区——是中心点向外直径66－120um范围，换算成毫米是13.2－24mm，也就是中心点向外半径6.6－12mm之间从6.6mm外延5.4mm 该区域要求：允许有≤φ5um（1mm）擦拭不掉的异物或污点 允许有5个以内φ5um（1mm）≤擦拭不掉的异物或污点≤φ10um（2mm）＞φ10um（2mm）擦拭不掉的异物或污点那么为不合格 允许有5条宽度≤2um（0.4mm）的划痕，但不能有崩裂现象 C区——是中心点向外直径120－130um范围，换算成毫米是24－26mm，也就是中心点向外半径 12－13mm之间。
直观的看，就是黑色端面边缘±1mm范围 该区域对擦拭不掉的异物或污点不作要求，光纤黑色边缘可能展现微弱粗边 上述3个区域都是指光纤纤芯端面 D区——陶瓷端面，在200倍端面检查仪上看，黑色端面以外的界面，中心点向外直径130－375um范围，半径为13－37.5mm，宽度是24mm范围 该区域要求： 允许有≤φ5um（1mm）擦拭不掉的异物或污点 允许有5个以内φ5um（1mm）≤擦拭不掉的异物或污点≤φ10um（2mm） 允许有3个以内φ10um（2mm）≤擦拭不掉的异物或污点≤φ30um（6mm） ＞φ30um（6mm）擦拭不掉的异物或污点那么为不合格 允许有9条宽度≤5um（1mm）的划痕，但不能有崩裂现象 允许有1条宽度5≤（1mm）≤10um（2mm）的划痕，但不能有崩裂现象 二、生产过程中对使用的留神事项 1、跳线插入确定不能用力插毕竟，否那么会损坏端面（因PC面并不是十足的平面） 2、跳线插入务必与插芯套平行，不能歪斜，否那么会造成陶瓷环破碎（整形、焊接、装配要求） 3、跳线每次使用前务必确保端面和柱面的清白，端面通过检查，柱面需用明净的搽试纸清洁 — 2 —。
