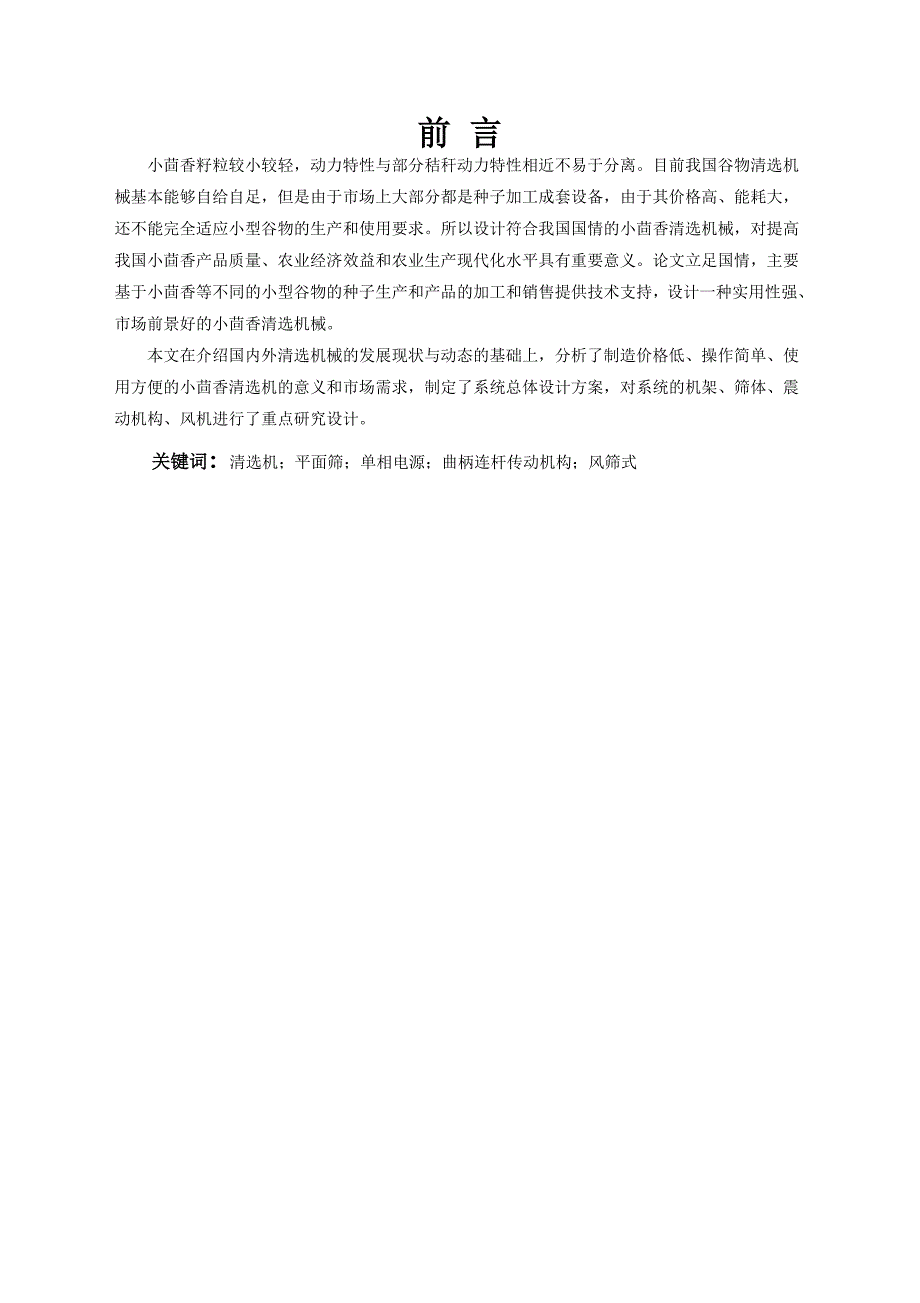

前 言小茴香籽粒较小较轻，动力特性与部分秸秆动力特性相近不易于分离目前我国谷物清选机械基本能够自给自足，但是由于市场上大部分都是种子加工成套设备，由于其价格高、能耗大，还不能完全适应小型谷物的生产和使用要求所以设计符合我国国情的小茴香清选机械，对提高我国小茴香产品质量、农业经济效益和农业生产现代化水平具有重要意义论文立足国情，主要基于小茴香等不同的小型谷物的种子生产和产品的加工和销售提供技术支持，设计一种实用性强、市场前景好的小茴香清选机械本文在介绍国内外清选机械的发展现状与动态的基础上，分析了制造价格低、操作简单、使用方便的小茴香清选机的意义和市场需求，制定了系统总体设计方案，对系统的机架、筛体、震动机构、风机进行了重点研究设计关键词：清选机；平面筛；单相电源；曲柄连杆传动机构；风筛式目 录1. 引言 11.1课题研究的目的 11.2课题研究的意义 11.3国内外清选机的发展状况 11.4小茴香清选机的现状分析 21.5小茴香清选机存在的问题 21.6重点研究的关键问题及解决思路 21.7研究的内容 31.8小茴香清选机的预期目标 31.9工作条件及解决方法 32. 小茴香清选机的总体设计 32.1清选机的清选原理及选择 32.2设计中小茴香清选机的部分组成 52.3机架的设计 62.5振动筛的设计 72.6清选风机的设计 82.7清选风机的结构性能参数 92.8电机的选型 112.9传动机构的设计 112.10电机—风机带轮三角胶带传动的参数选择 113. 轴的校核 133.1 带轮材料的确定 143.2带轮的结构和尺寸 14总 结 15致 谢 16参考文献 17塔里木大学毕业设计1. 引言1.1课题研究的目的（食用价值）小茴香是人们颇为喜欢的一种调味佳品，也是烹调使用的“八大味”之一。
茴香的营养价值很高，含蛋白质、脂肪、碳水化合物、钙、磷、铁、胡萝卜素、硫胺素、维生素B2、叶酸、维生素C等营养物质 （药用价值）茴香有行气止痛、健胃散寒的功效，可用来治疗胃寒痛、小腹冷痛、痛经、疝痛、痈种等病种植情况）主产于内蒙古、山西、新疆等地我区种植小茴香的主要地方有焉耆盆地、伊犁河谷、吐鲁番地区、喀什地区和阿克苏地区、和田地区部分县市到2015年全疆茴香种植面积达到140万亩，总产10万吨我选择设计小茴香清选机的意义）近几年来，农业种植结构调整和加入WTO都对我国农业机械化产生了较大的影响，我国农业机械化产品的升级换代和产品结构调整势在必行，农业机械化进入一个调整发展的新时期现代农业和人类生活越来越注重种子和粮食加工品质而小茴香本身属于小型谷物清选难度较大，现如今小茴香种植面积越来越大，清选基本依靠人力和农民自己改装的清粮机，而且清选后的小茴香达不到标准杂质较多到现在为止依旧没有一个功能完善的小茴香清选机，如果能够设计出一种完善的小茴香清选机，能够大大减少农民的劳动强度小茴香经过清选以后，可以获得质量均匀、尺寸基本一致的饱满的小茴香1.2课题研究的意义小茴香清选是小茴香收获后不可缺少的环节。
收获后的谷粒中不仅包含饱满和成熟的籽粒，而且还有机械损伤、破碎和不成熟的谷粒此外还包含育许多杂质，如草籽、泥沙、断穗、颖壳等因此无沦留作种子或其他用途，均需将收获后的谷粒进行清选才能满足要求谷粒经过清选以后，可以获得质量均匀、尺寸一致的种子将种子清选以后再播种，可以清除出小粒、破碎粒作为粮食或饲料，节约了粮食：清选后的种子均匀饱满，播种后发芽率高、长势好，一般都能增产5%～10%，还可以减少播种量20%左右，而且有利于种子的储藏、运输及机械化作业，增强种子在市场上的销售竞争力因此，清选机产品对农业结构的调整和农民收入的增加有着十分重要的作用[1]1.3国内外清选机的发展状况1.3.1国外清选机的发展状况目前，在欧美发达国家已形成系列化的种子清选机，其有清选精度高、分级效果好、工艺精良、性能稳定、可靠性强、噪音相对较低的特点，除传统的机械调节外，现已开发出液压调节系统操作更加灵敏比较著名的比重式清选机生产厂家有奥地利的HEI平共处D公司、德国的PETKUS、美国OLIVER公司1.3.2国内清选机发展状况我国对粮食清选机械的研究、生产起步较晚20世纪50年代引进首批样机，最早的产品是手动风车、溜筛，生产率低、清选效果不佳；60年代的产品是电动扬场机，虽提高了生产效率，但清选效果仍不理想；70年代开始了对粮食振动分选机、滚筒筛选机的研制；80年代，进入了新的发展阶段，在引进消化国外清选机械先进技术的基础上，研制出了具有一定先进水平的粮食清选加工机械；进入90年代，新技术、新产品、新工艺不断涌现，为粮食清选加工业的发展提供了技术保证。
经过半个多世纪的发展，基本形成了具有我国特色、适应我国广大用户需要、品种规格较齐全、自行研究和生产的加工体系总的来说，我国现有的清选机普遍存在的问题：功能单一、适应性差；技术性能不稳定；产品零部件制造水平低、工艺设备落后，可靠性差；产品的安全性差，产品外观质量较差因此，清选机不能很好地满足我国现阶段的实际需求1.4小茴香清选机的现状分析今年，四十五团拓宽职工增收渠道，鼓励职工在保证水肥供应充足的情况下在棉田套种小茴香随着种植规模的扩大，小茴香去除杂质成为困绕职工的难题，传统的清选方式是晾晒干燥后，用机器或人工辗碎褪下颗粒后，等到有风的日子再人工扬选干净，但面对上千公斤的小茴香仅靠人工清选又将干到何时？富有经营头脑的职工夏登城想到了用清除杂质的清粮机来清选小茴香，他一边免费为连队职工清选小茴香，一边收购小茴香，小茴香市场售价已达14.5元人民币近几年来，我国有些企业在自主研发以及引进外国的先进的设备来满足农户的要求各种的小茴香清选机已经相继投入使用，为农户带去了方便1.5小茴香清选机存在的问题（1） 我国现有的清选机普遍存在的问题：一是功能单一、适应性差：二是技术性能不稳定：三是产品零部件制造水平低、工艺设备落后，产品可靠性差：四是产品安全性差，产品外观质量差、因此，清选机不能良好的满足我国现阶段的实际需求[3]。
2）近几年，农业种植结构调整和加入WTO对我国农业机械化产生了较大的影响，我国农业机械化产品的升级换代和产品结构调整实在必行[4]3）现代农业和人类生活越来越注重农产品的加工品质所以收获后的小茴香中有许多不需要的参杂物，如杂草种子、秸秆、石子、其他作物籽粒以及未成熟的、破碎的、退化的、病害损伤的、机械损伤的小茴香种子[2]1.6重点研究的关键问题及解决思路由于小茴香籽粒较小较轻，动力特性与部分秸秆动力特性相近不易于分离，这是一个难点与关键点在现有小茴香清选机的基础上，对其基本结构装置上做改进，使其向安全、利用率高、改善工作环境、降低劳动强度、提高工作效率、操作方便及智能化方向发展1） 通过查阅机械设计手册与实地测试确定合适的筛体、孔径、风力2） 选择合适动力传递方式，设计工作装置和传动装置3） 运用SolidWorks CAD软件，绘制二维零件图和装配图4） 运用SolidWorks三维设计软件完成整机各零部件的三维建模1.7研究的内容1.7.1小茴香清选机的设计理论基础影响小茴香清选的主要冈素，即振动筛的倾角、筛孔的尺寸、形状、筛子的振动频率、振幅、物料在筛面上的运动速度、风机叶轮出曰处气流速度、风机转速、流量、生产率等。
1.7.2基于节能和使用方便的小茴香清选机的研究(1)机架：分析车把式机架的设计在使用上的灵活性2)传动机构：分析振动机构采用曲柄摇杆连杆机构对节能的影响3)动力：分析单相电源供电对用户使用的方便性1.7.3技术指标（1） 适用性、适应性：适用于清除与种子宽度、厚度及空气动力特性有差异的杂质；清选机应能在0-40℃环境温度及40%-80%空气相对湿度下正常作业2)安全、环保要求：清选机传动件带轮、胶带、外伸的轴头以及风机外露的进风口都应加防护装置；清选机单机作业噪声不大于85db；清选机作业场所粉尘不大于10mg/m33)可靠性：平均首次失效前时间300h；平均失效间工作时间1000h[5]1.8小茴香清选机的预期目标（1）整机操作方便，结构简单，通用性好，噪音小，使用寿命长2）小茴香进过清选机的加工处理，去除掉不需要的参杂物3）可以在室内、工作台或地面上作业，小巧灵活，清选效率高，人工劳动量少，同时动力消耗上要尽量少4）制造价格便宜，容易普及，能满足家庭购买使用的要求1.9工作条件及解决方法塔里木大学位于南疆中心位置，校内有农业工程重点实验室、小工厂等实验基地，为项目开展提供了场地和基本条件。
并且师资力量雄厚，完全可以满足小茴香清选机的设计 方法是对拟定的清选机进行设计计算，利用AutoCAD等绘图软件绘制出清选机的零件图，装配图反复对设计内容进行检验、校核2. 小茴香清选机的总体设计2.1清选机的清选原理及选择（1）风筛式清选机风筛式清选机主要利用种子与夹杂物的几何尺寸和悬浮速度差异进行清选和风选筛选是根据种子几何尺寸的差异，配置适当规格的筛片，在筛片往复运动下达到分离的目的，筛选同时利用悬浮速度的差异去除轻杂2）比重式清选机比重式清选机主要利用物料中各成分的比重不同进行分离当具有一定压力的空气流流过种子时，种子因与空气质量不同而进行升降分层，筛面的震动推动与筛面接触的比较重的种子从进料端至排料端向高处走，而较轻的种子向低处走，从而达到分离的目的，比重式清选机主要用于清选种子中外形尺寸相同而比重不同的各类轻杂和重杂比如虫害、发霉、空心、无胚的谷粒，以及碎砖、土、石子、沙粒等3）窝眼筒式清选机窝眼筒式清选机主要利用种子在窝眼筒做旋转运动时，种子、杂质长度尺寸和运动途径不同来达到分离长杂、短杂的目的喂入筒内的种子进入窝眼筒底部时，要清除的草籽、碎种子等短杂陷入窝眼内并随旋转的筒上升被排。
而未进入窝眼的种子则沿筒内壁成螺旋线轨迹向后滑移从另一端排出，长杂沿窝眼筒轴方向移动从另一端排出，在种子加工流裎中窝眼筒式清选机既可作为分离长短杂的精选主机，又可做精选中的种子分级机使用代表机型有SXWS-1.5和SXW-3.0(4）复式清选机复式清选机丰要是利用种子的外形尺寸和空气动力学特性进行精选首先通过改变吸风道截面积的大小，得到不同的气流速度分离轻重杂质；然后，利用种子和混杂物几何尺寸的差别，通过一定规格的筛孔来分离杂质和瘦弱籽粒；最后，通过窝眼筒按种子的长度不同分离长杂、短杂，达到分离的目的代表机型有SXF-1.5(0. 5/0. 7/1. 3A)，SXF-2.O，SXF-5.0(3.O)，SXQ-3.0，SXF2-5 (4/15)[6]5)清选原理的选择为了实现预定功能提出两个方案可供选用方案一：利用风筛式的原理清选小茴香，其结构简单，容易设计便于制造，性价比也较高，对机械材料的要求也不高方案二：利用比重式的原理清理小茴香，其结构相对较复杂，对空气的压缩与流动方向要求严格，技术难度较大，不易于加工制造成本较高经过方案的比较及选择，在设计要求内方案一能够满足设计的要求条件，方案一比方案二性价比高，且容易实现，所以选择方案一的风筛式清选机。
2.2设计中小茴香清选机的部分组成组成部分：1.大杂出口 2.出料口 3.上筛 4.下筛 5.挂杆 6.筛架 7.底板 8.料斗 9.下料阀 10.连杆 11.风机 12.轴 1。
