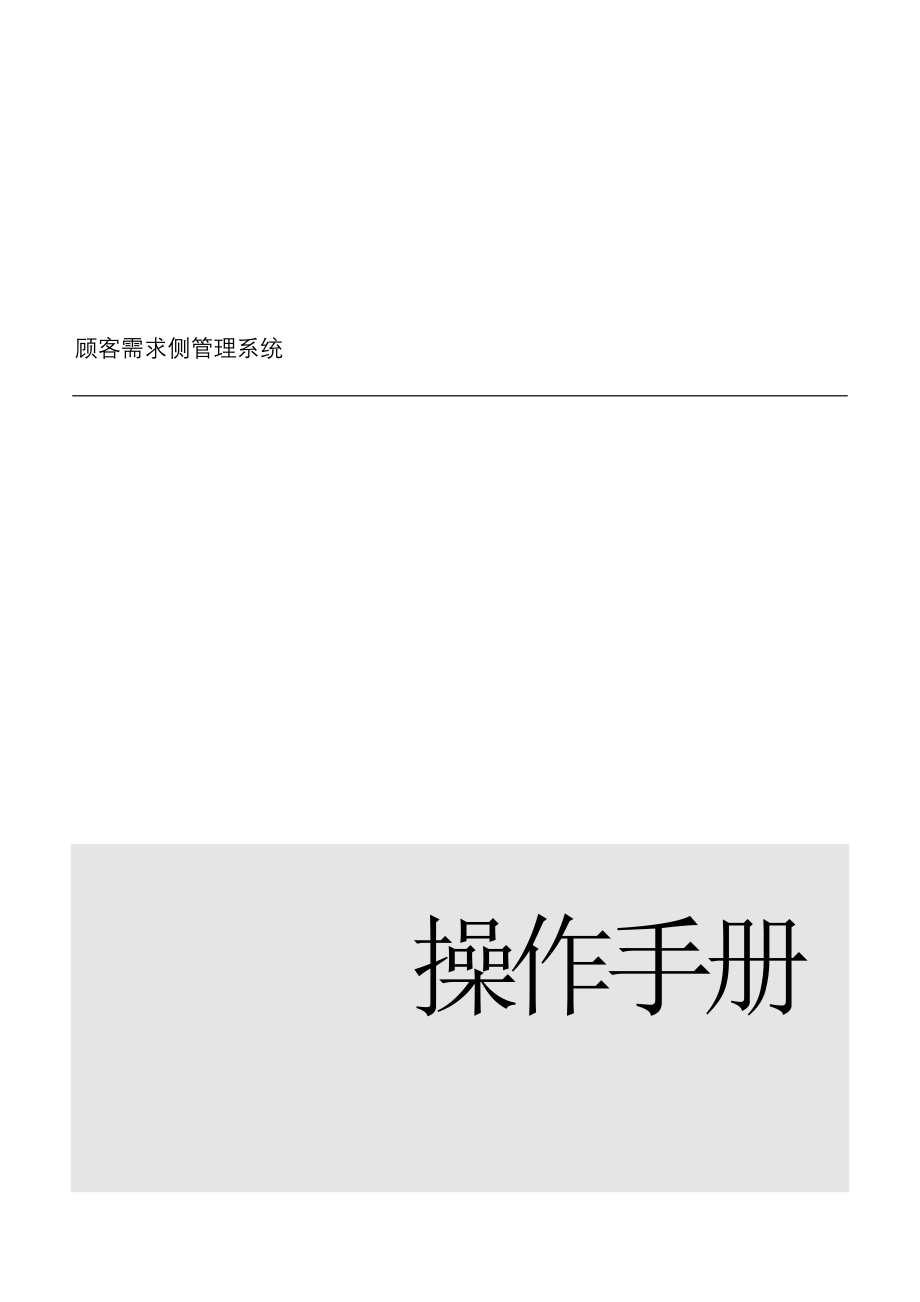

顾客需求侧管理系统操作手册目录1. 功能概述 32. 安装与初始化 33. 主画面 63.1 主菜单： 63.2 当天负荷曲线 63.3 终端状态 73.4 实时数据监控区域 73.5 数据越限报警区域 73.6 功控参数 73.7 终端时钟 74. 报警框 85. 报警记录 85.1 需量越限报警查询 85.2 功率因数报警查询 95.3 其他报警查询 106. 用电管理 106.1 功率因数查询 116.2 需量查询 136.3 电量记录分析 166.4 负荷记录查询 206.5 用电分析 237. 事件记录 247.1 终端停电记录 257.2 暂时限电记录 257.3 遥控记录 267.4 功率控制记录 277.5 主站告知记录 288. 月数据记录 298.1 月表计读数查询 298.2 月分路电量查询 308.3 月最大需量查询 318.4 月分时电量记录 329. 参数设立 339.1 通讯设立 339.2 表计类型设立 349.3 线路名称设立 359.4 单位名称设立 359.5 需量报警设立 359.6 功率因数报警设立 369.7 典型负荷曲线设立 369.8 典型曲线删除 3710. 经济性评价 3710.1 销售电价输入 3710.2 错峰电费计算 3811. 天气状况 4011.1 天气状况输入 4011.2 天气状况查询 4112. 常用问题 4112.1 系统安装时弹出提示 4112.2 安装Framework时弹出提示 4212.3 打开报表时报错 4212.4 画面中无数据 4312.5 功率因数不显示 4312.6 历史数据保存问题 4412.7 数据引擎版本过低提示 441. 功能概述顾客依照该软件提供数据对用电负荷、电能监视和分析，全面掌握本公司电能消耗状况。
通过对需量和功率因数即时跟踪监视，协助公司合理安排设备启停实时接受主站限电信息，以便顾客及时采用办法以保证设备安全，减少限电对公司生产影响2. 安装与初始化将安装光盘插入光驱，然后启动该光盘上执行文献\需求侧软件安装\Setup.exe当浮现如下提示框时，按照提示，若有正在运营应用程序，则按“取消”按钮，退出本安装程序，关闭其他正在运营应用程序后，重新安装本程序，否则按“下一步”按钮继续安装安装程序提示选取“安装目录”如下图所示，普通选取缺省目录即可，按下一部按钮继续安装安装程序提示“确认安装”目录如下图所示， 若要修改点击“上一步”，点击“下一步”开始安装安装过程如下图所示： 安装程序提示安装成功，按“关闭”按钮，安装过程结束所有安装完毕后，在“开始/程序”菜单中可以看到程序组“需求侧管理系统”及该组内程序项“需求侧管理软件”选中该项即可启动本软件，也可启动桌面快捷方式主菜单3. 主画面数据越限报警实时数据监控功控参数终端时钟终端状态当天负荷曲线数据越限报警图2-1运营界面主画面涉及，主菜单、当天负荷曲线、终端状态、实时数据监控区域、数据越限报警区域、功控参数区域、终端时钟。
3.1 主菜单：涉及了系统所有报表和曲线查询，重要有六个大类，报警记录、用电管理、事件记录、月数据记录、参数设立、经济性评价3.2 当天负荷曲线指是一天当中从0：00到当前近来十五分钟整点负荷曲线，涉及了顾客正在使用各个分路曲线，和一条总负荷曲线只能做总负荷曲线）3.3 终端状态涉及当前总负荷、1~4路开关位置、时段控制状态、厂休控制状态、暂时限电控制状态3.4 实时数据监控区域（只能监控一路也就是说一路监控数据）涉及了各个分路如下数据，当前需量、最大需量、最大需量发生时间、功率因数、补偿无功顾客依照上述数据实时检测用电状况当需量超过限值时字体会变红当功率因数超过限值时补偿无功会显示出来需量限制系统需要设立）3.5 数据越限报警区域显示报警内容和报警发生时间，报警内容重要有，功率因数越限报警、需量越限报警、钟端时钟误差报警、参数丢失报警某些限制系统需要设立，然后抄回数据依照限制设立来进行报警）3.6 功控参数当有功控投入时显示，内容涉及时段控参数、厂休控参数、暂时限电控参数显示功控参数后以便顾客及时采用办法以防跳闸限电3.7 终端时钟显示终端时钟以便于顾客核对，若误差较大则告知主站校时。
4. 报警框当报警事件产生时则会弹出报警框提示顾客见图3-1：（1路报警）图3-1报警框 在报警框中会显示报警内容和发生时间，只显示当天数据，最多保存最新十五条数据，同步有报警声提示顾客5. 报警记录在主菜单中点击“报警记录”即显示出相应菜单项供顾客选取，涉及：需量越限报警查询、功率因数报警查询、其她报警查询见图4-1：图4-1 报警记录选取界面 5.1 需量越限报警查询该功能显示了需量越限历史记录，顾客需要选取起始日期和终结日期，然后点击查询即可见图4-2：图4-2需量越限报警查询界面5.2 功率因数报警查询该功能显示了功率因数越限历史记录，顾客需要选取起始日期和终结日期，然后点击查询即可见图4-3：图4-3功率因数报警查询界面5.3 其他报警查询该功能显示了除功率因数越限和需量越限以外报警历史记录，顾客需要选取起始日期和终结日期，然后点击查询即可见图4-4：图4-4其她报警查询界面6. 用电管理在主菜单中点击“用电管理”即显示出相应菜单项供顾客选取，涉及：功率因数查询、需量查询、电量记录分析、负荷记录查询见图5-1：图5-1用电管理菜单界面6.1 功率因数查询 在主菜单中点击“用电管理”→“功率因数查询”即显示出相应菜单项供顾客选取，涉及：日历史记录查询、当月功率因数记录、功率因数曲线。
见图5-2：图5-2功率因数查询菜单界面6.1.1 日历史记录查询该功能显示了线路在15分钟整点时刻功率因数值历史记录，顾客需要选取日期，然后点击查询即可见图5-3：图5-3日历史记录查询界面6.1.2 当月功率因数记录该功能显示了线路功率因数平均值，时间段为从本月初到当前时刻，表格里显示读取时间指是时间段末值见图5-4：图5-4当月功率因数记录界面6.1.3 功率因数曲线该功能以曲线方式显示线路功率因数，顾客可以选取起始日期和终结日期以及线路当起始日期和终结日期不同步图中显示某天功率因数最小值见图5-5：图5-5功率因数最小值界面 阐明：红线表达功率因数限值，当鼠标点击曲线时会显示某天日期和当天功率因数最小值当起始日期和终结日期相似时图中显示该天功率因数见图5-6：图5-6某天功率因数界面阐明：红线表达功率因数限值，当鼠标点击曲线时会显示时间和当时功率因数值6.2 需量查询 在主菜单中点击“用电管理”→“需量查询”即显示出相应菜单项供顾客选取，涉及：当月最大需量查询、日最大需量及浮现时间查询、需量查询曲线见图5-7：图5-7需量查询界面6.2.1 当月最大需量查询该功能显示本月各线路最大需量以及最大需量发生时间。
见图5-8：图5-8本月最大需量查询界面6.2.2 日最大需量及浮现时间查询该功能显示某个时间段内各线路最大需量以及最大需量发生时间可选取开始时间和起始时间点击“查询”即可见图5-9：图5-9日最大需量及浮现时间查询界面6.2.3 需量查询曲线该功能以曲线方式显示需量，顾客可以选取起始日期和终结日期以及线路当起始日期和终结日期不同步图中显示某天最大需量，见图5-10：图5-10需量曲线多天界面阐明：红线表达需量限值，当鼠标点击曲线时会显示某天日期和当天最大需量当起始日期和终结日期相似时图中显示该天时刻需量见图5-11：图5-11需量曲线选取一天时界面阐明：红线表达需量限值，当鼠标点击曲线时会显示某天时刻和该时刻需量6.3 电量记录分析在主菜单中点击“用电管理”→“电量记录分析”即显示出相应菜单项供顾客选取，涉及：日小时电量查询、日电量记录查询、日小时电量棒图、当月用电量记录、分时电量饼图见图5-12：图5-12电量记录分析菜单界面6.3.1 日小时电量查询该功能显示某一天小时电量，顾客可以选取日期后，点击“开始查询”即可，数据内容涉及各线路电量和总电量，见图5-13：图5-13 日小时电量查询界面6.3.2 日电量记录查询该功能显示某个时间段内日电量，顾客可以开始日期和结束日期后，点击“查询”即可，数据内容涉及各线路电量和总电量，见图5-14：图5-14日电量记录查询界面6.3.3 日小时电量棒图该功能是以棒图形式显示某日小时电量，顾客可以选取日期和曲线，当有数据时会显示棒图，数据内容涉及各线路电量和总电量，见图5-14：图5-14日小时电量棒图界面6.3.4 当月用电量记录 该功能显示从本月初到当前为止各个线路和总电量，数据内容涉及各个时段有功电量和分路电量。
见图5-15：图5-15当月用电量记录界面6.3.5 分时电量饼图该功能以饼图方式显示某天分时电量用电比例，顾客可以选取日期和线路若据存在则显示饼图见图5-16图5-16分时电量饼图6.4 负荷记录查询在主菜单中点击“用电管理”→“负荷记录查询”即显示出相应菜单项供顾客选取，涉及：一刻钟负荷查询、日负荷曲线、负荷率记录图5-17：图5-17负荷记录查询菜单界面6.4.1 一刻钟负荷查询该功能显示某天十五分钟整点负荷顾客选取日期后，点击“开始查询”即可见图5-18：图5-18一刻钟负荷查询6.4.2 日负荷曲线以曲线方式显示一刻钟有功功率顾客选取日期和线路见图5-19：图5-18日有功功率曲线查询6.4.3 负荷率记录查询该功能对负荷率进行记录，顾客选取起始和终结日期点击查询见图5-19：图5-19负荷率记录查询界面6.5 用电分析 该功能显示某一时间段内用电指标涉及：最大需量、最大需量浮现时间、最小功率因数、最小功率因数浮现时间、平均负荷、负荷率、最高负荷运用小时、峰谷差、功率因数超限次数、需量超限次数顾客选取起始日期和终结日期，点击记录即可图5-20：图5-20用电分析界面7. 事件记录在主菜单中点击“事件记录”即显示出相应菜单项供顾客选取，涉及：终端停电记录、暂时限电记录、遥控跳闸记录、功控跳闸记录、主站告知记录见图6-1：（只能做某些GPRS表具备事件记录）图6-1事件记录菜单界面7.1 终端停电记录该功能显示了终端停电信息，内容涉及停电时间和恢复时间，顾客分别选取开始时间和终结时间后点击“查询”即可，见图6-2：见图6-2终端停电记录界面7.2 暂时限电记录该功能显示了暂时限电信息，内容涉及跳闸轮次、跳闸时间、跳闸前实时功率、跳闸后（2分钟）实时功率，跳闸当时定值，顾客分别选取开始时间和终结时间后点击“查询”即可，见图6-3：图6。
