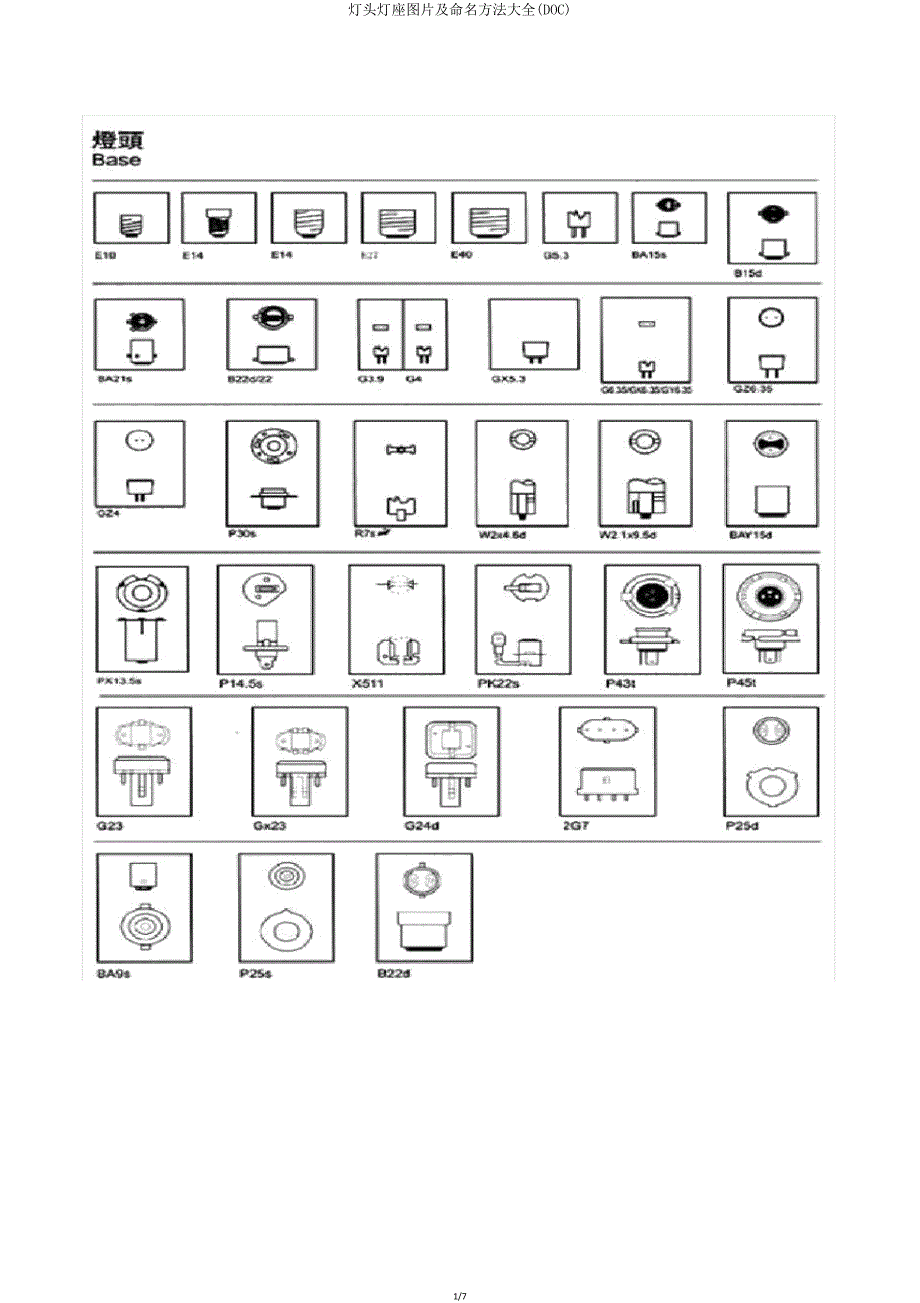

灯头灯座图片及命名方法大全(DOC)/电光源用灯头、灯座命名方法一、范围本标准规定了电光源用灯头、灯座的命名方法二、符号系统本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表示其用途该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能够用于鉴别灯头灯座所用资料某一符号系统的各部分应直接连在一起，不得有空隙或其他分开符号灯头灯座的完满符号采用下述形式灯头符号：（a）(b)(c)-(d)/(e)×(f)灯座符号：(a)(b)(c)-(d)注注：能够采用缩写的灯头符号，但是这类缩写符号不得引起误解灯头符号中斜线前面的符号表示对带有某一灯头的在响应灯座中的互换性来说十分重要的内容符号中的该特定部分对于灯头及其所用的灯座来说是相同的灯头符号中斜线此后的部分（若是存在这部分）表示灯头的某些重要尺寸，但这些尺寸其实不是灯在灯座中的互换要求的必定的一部分但是，这类尺寸对于装在同型号的灯上的不相同本源的灯头的共同互换性来说是十分重要的注：IEC的术语与北美术语相反，将无灯头灯的触点部分和固定部分叫做"灯端"三、基本符号1、符号的（a）部分：符号的（a）部分由一个或一个以上的大写字母组成，表示灯头的种类。
下述各字母诚然表示灯头，但是，对于灯座，它们也有近似的意义符号对应灯头说明Ｂ卡口灯头BA卡口灯头， 最初用于汽车灯BM矿灯用卡口灯头E（爱迪生）螺口灯头F带一个出触点的灯头字母 F后的小写字母表示触点的不相同形式，比方：a--表示圆柱形插脚；b--表示带凹槽的插脚；c--表示特别形状的插脚；G两个或两个以上的凸出触点，比方插脚或接线柱K 带导线连接件的灯头P 预聚焦式灯头R带凹式触点的灯头S 外壳式灯头在灯座中不靠凸出部件来固定灯头SV带锥形尾端的外壳式灯头（ V形）T 机用灯头W表示灯端灯与灯座的电接触直接经过位于灯端表面的引线来完成， 灯端的玻璃部分（或其他绝缘资料部分）对灯在灯座中的安装来说是必不能少的对于能代替整个灯端并符号同一互换性要求的绝缘资料的单个灯头，也能够用符号表示；注：开初的某些符号形状近似于形物， 这便以致使用字母符号"W" 比方：E27--螺口灯头；Fa4--带一个圆柱形插脚式触点的灯头X若是依照上列各项规定，不能够用符号表示某灯头，则这类灯头采用大写字母 X加一系列数字的方法来表示比方： X511--带两个独立的金属翼片的玻璃灯端更正方法1：若是，某一灯头的附加特点包括在上述大写字母中，并能用附加的大写字母来表示，则在整个字母组合中表示最重要意义的字母应排在受首位。
比方：PK22s----带导线连接件的预聚焦灯头更正方法2其特点与本标准各项规定相一致的灯头可采用目前灯头已经使用过的符号如果这类灯头在电器或机械要求方面是不能够（或不完满能）互换的，则将大写字母 X，Y，Z或U，或两个以上这类字母的组合加在灯头基本符号此后比方：BY22d--符号特别要求的 B22型灯头GY16--不能够与G16型基本灯头互换的 G16型灯头更正方法3在特别情况下，符号的（ a）部分从前能够带有一数字，平时是 2该符号表示整个灯头是一个由 2个（或2个以上）单个近似灯头组成的组合灯头比方：2G13--由两个并列排列相互间有必然距离的G13型灯头组成的组合灯头（这类灯头用于U形荧光灯）2、符号的（b）部分：符号的（b）部分由数字组成，它表示灯头主要尺寸的近似值，单位是mm该主要与基本符号字母的关系以下所示；B，BA，BM，K，S，和SV后边的数字表示外壳的直径；E 后边的数字指螺纹的牙顶直径；F 后边的数字指触点的直径或其他近似的尺寸；G 后边的数字指两插脚的中心之间的距离；-对于两个以上的插脚，则指各插脚中心所在圆周的直径；P 后边的数字表示用来将灯横向定位的那个部件的最重要尺寸；R后边的数字表示 对灯头在灯座中的般配安装来说是必不能少的那种绝缘部件的最大横向尺寸；T 后边的数字表示两触片外面之间的宽度；W后边的数字表示灯端上封有引线的玻璃； (或其他绝缘资料)封接部位的总厚度及宽度，二者之间有乘号(×)；比方：BA15b--表示外壳直径约为 15mm的汽车灯用卡口灯头。
G13--表示两插脚之间的距离约为 13mm的双插脚灯头3、符号的（c）部分：符号的（c）部分由小写字母组成，它表示触点、触片、插脚或挠性连接件的数量下述字母即是这类用法：s--代表1个触点；d--代表2个触点；t--代表3个触点；q--代表4个触点；p--代表5个触点灯头的外壳不应视为是触点，这与外壳可否载流部件没关，触点不用所有是同一形状比方：E26d--指拥有两个底部触点的 E26型灯头；G10q--指带4个触点插脚的灯头4、符号带有（d）部分：必要时，符号带有（ d）部分，它由前面带连字符（ -）的数字组成，该部分表示对互换性来说十分重要的附加部件比方：数字3表示带3个销钉的卡口灯头，或表示灯头的主要外形的某一尺寸比方：B22d-3--指带3个定位销钉的 B22型灯头PG22-6.35--指聚焦环直径约为防备 2mm，两触点相距约 6.35mm的预聚焦式灯头5、符号的（e）部分：符号的（e）部分由前面带有斜线（ |）的数字组成，它表示灯头总长度的近似值，单位mm该长度包括凸出的绝缘资料，但不包括触点或插脚的长度比方：B15/d19--指总长度约为19mm的B15d灯头SV型（装饰灯用）灯头的长度指的是从圆锥形外壳直径 3.5mm处至灯头张口端的距离。
为防备误解，该长度值标在连字符号此后，斜线从前6、符号的（f）部分：符号的（f）部分由表示灯头外壳的敞口端或带裙边一端的外径的近似值的数字组成位于（f）处的数字从前标有乘号（×）该数字表示裙边不包括喇叭口的外径近似值或张口端的内径，单位是 mm比方：B22d/25×26--指总长度约为25mm，裙边外径为 26mm的B22灯头四、其他符号及其含义 ：1、EP10/14×11--螺纹牙顶直径为 10mm的预聚焦式螺口灯头，其总长度约为 14mm，裙边直径约为 11mm2、B22D-3（90?/135?）/25×26--指带有两触片，直径约为 22mm的卡口灯头，它还带有三个定位销钉，其径向分布角度分别为 90?，135?和135?；总长度约为 25mm，裙边直径约为 26mmBAY15d/19--指带偏置定位销钉，直径约 15mm，有两个触片的（汽车用）卡口灯头，其总长度约为 19mm3、K59d/80×63--指带两个挠性连接件的，外壳直径约为 59mm的灯头，其外壳总长度约为80mm，裙边直径约为 63mm4、R17d/80×63--指（对灯头在灯座的定位十分必要的）绝缘体的最大横向尺寸约17mm的凹式双触点灯头，外壳高度约为 10mm，外壳直径约为 35mm。
5、SV8.5-8--指外壳为圆椎形，其尾端直径约为 8.5mmde外壳式灯头，从圆椎体直径3.5mm处至外壳张口尾端测得的外壳长度约为 8mm6、T6.8--指两触片的外侧之间的宽度约为 6.8mm的用灯头7、EX10/13--指对漏电距离有附加要求的螺口灯头，其牙顶螺纹的直径约为10mm，总长度约为13mm。
