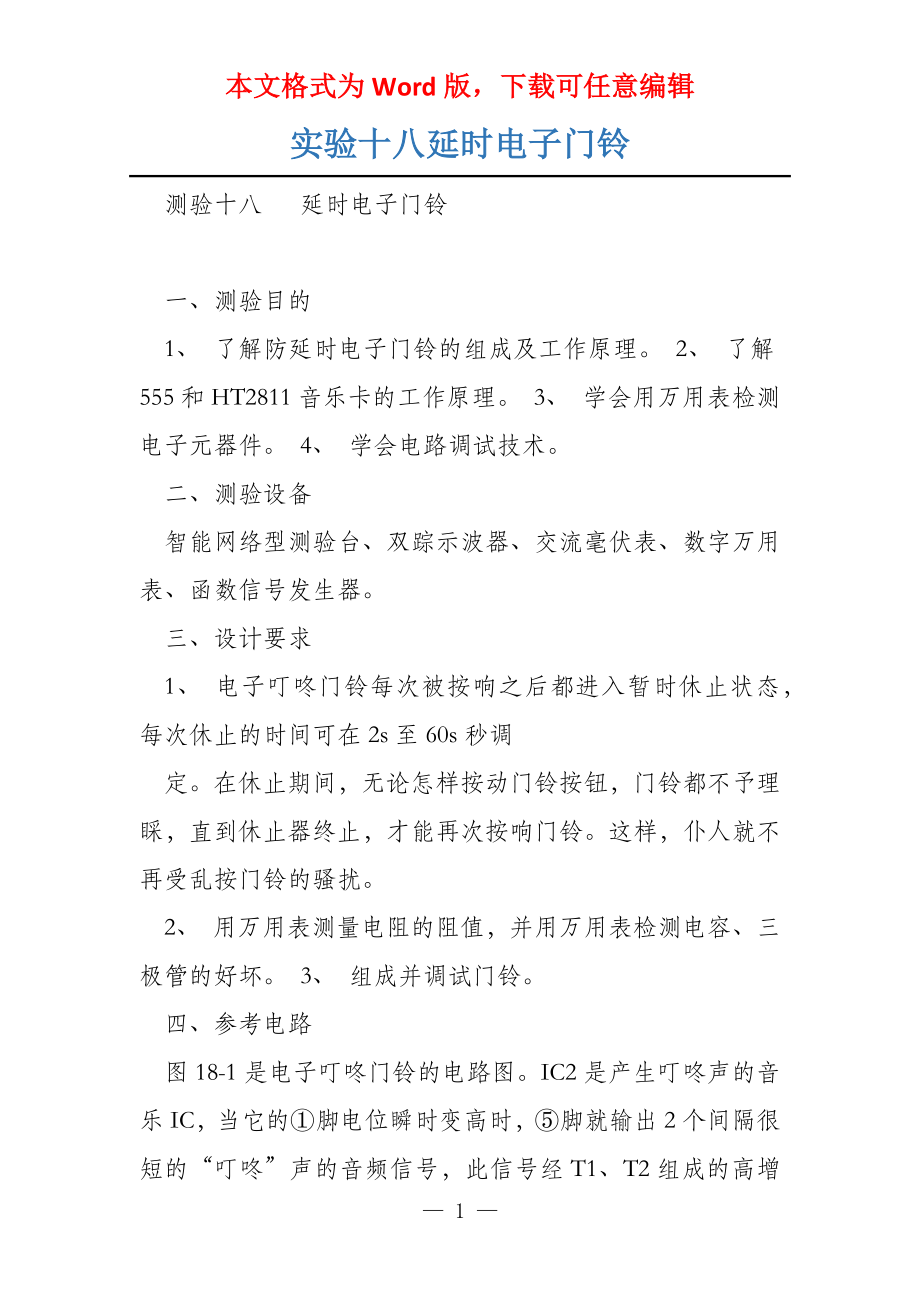

本文格式为Word版，下载可任意编辑实验十八延时电子门铃 测验十八 延时电子门铃 一、测验目的 1、 了解防延时电子门铃的组成及工作原理 2、 了解555和HT2811音乐卡的工作原理 3、 学会用万用表检测电子元器件 4、 学会电路调试技术 二、测验设备 智能网络型测验台、双踪示波器、交流毫伏表、数字万用表、函数信号发生器 三、设计要求 1、 电子叮咚门铃每次被按响之后都进入暂时休止状态，每次休止的时间可在2s至60s秒调 定在休止期间，无论怎样按动门铃按钮，门铃都不予理睬，直到休止器终止，才能再次按响门铃这样，仆人就不再受乱按门铃的骚扰 2、 用万用表测量电阻的阻值，并用万用表检测电容、三极管的好坏 3、 组成并调试门铃 四、参考电路 图18-1是电子叮咚门铃的电路图IC2是产生叮咚声的音乐IC，当它的①脚电位瞬时变高时，⑤脚就输出2个间隔很短的“叮咚”声的音频信号，此信号经T1、T2组成的高增益放大器后，驱动扬声器发出“叮咚”声假设①脚持续保持高电平，那么扬声器重复发出“叮咚”声，直到①脚变成低电平为止图中的电阻阻值不是唯一的，设计者可自定） 图18-1 电子叮咚门铃的电路图 电位器Rp1把555 3脚输出的单稳态脉冲，调到2s~60s之间的某一数值（如：20s）：Rp2用来调理“叮咚”声调的上下和重复的快慢；Rp3用来调理音质；Rp4调理“叮咚”声的衰减时间。
555及其周边元件组成单稳触发器 当按下门铃按钮SW1时，555 2脚被加上低电平触发信号，其3脚就输出1个高电平的平稳 态脉冲，此脉冲的持续时间由R2、Rp1和C2的时间常数来抉择，并可用Rp1把它调到2~60s之间的某一数值 此脉冲的前沿经C3触发HT2811，使后者产生一次“叮咚”声由于C3的隔直流作用，在555的其余单稳态时间内，HT2811不能再次触发，而且无论怎样按动SW1，555 3依旧持续输出高电平，即门铃处于暂时休止期当单稳态时间终止时，555脚变成低电平，C3通过555 3脚和HT2811 1脚的电位急速放完电，门铃的休止期终止，电路又做好响应下次按钮触发的打定平日未按下SW1时，电源经R1使555的 2脚保持高电平，以免555被误触发C1滤除门铃按钮长电缆可能感染的干扰信号，使它不能触发本电路由于整个电路的静态电流很小，故可省去电源开关 器件使用说明 555时基电路可使用各种厂家生产的产品，HT2811 是“叮咚”声的音乐卡，T1和T2选用适合的三极管 五、测验报告 1、分析该电路的根本原理与各元件的作用 2、写出本测验的心得、体会。
