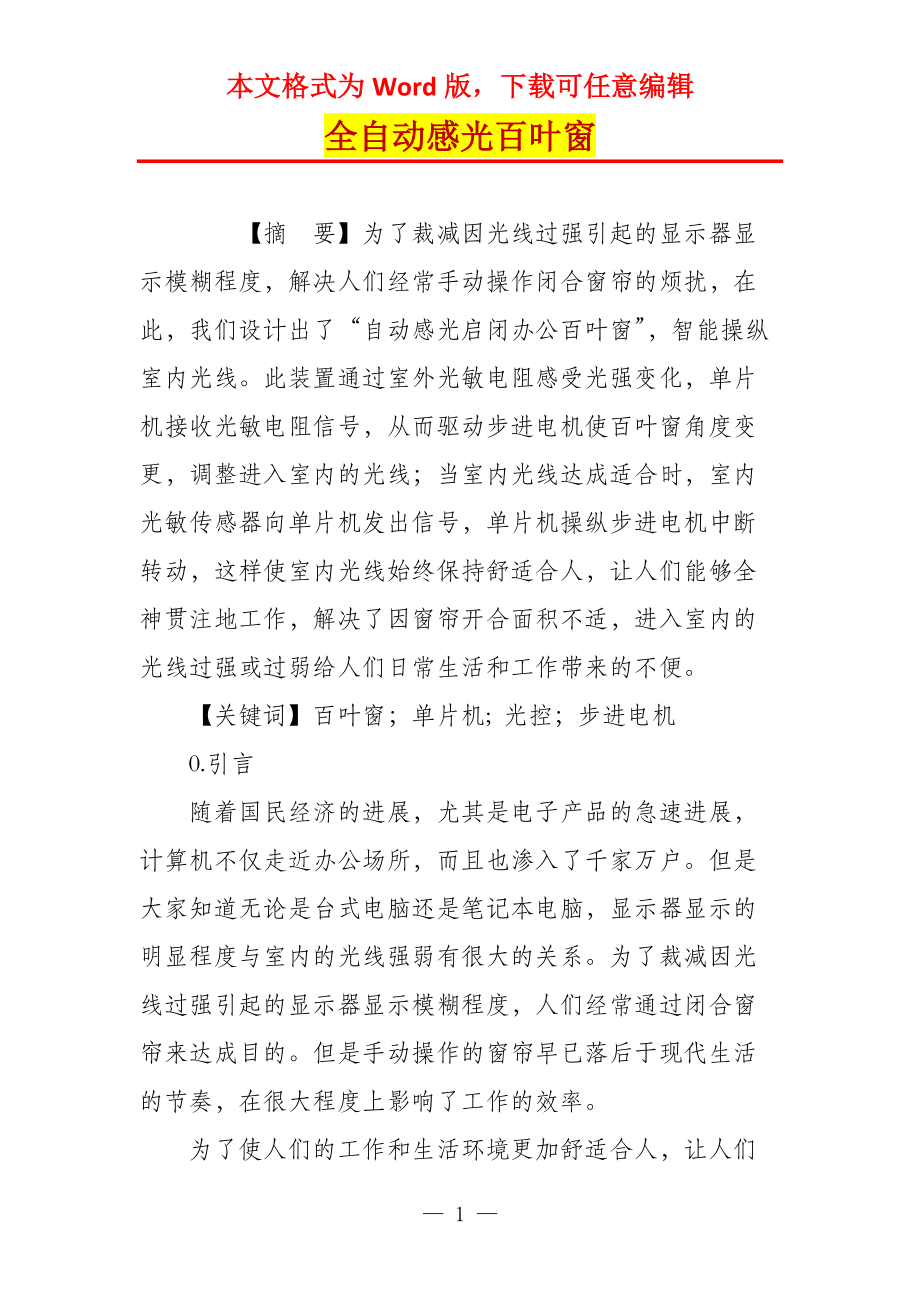

本文格式为Word版，下载可任意编辑全自动感光百叶窗 【摘 要】为了裁减因光线过强引起的显示器显示模糊程度，解决人们经常手动操作闭合窗帘的烦扰，在此，我们设计出了“自动感光启闭办公百叶窗”，智能操纵室内光线此装置通过室外光敏电阻感受光强变化，单片机接收光敏电阻信号，从而驱动步进电机使百叶窗角度变更，调整进入室内的光线；当室内光线达成适合时，室内光敏传感器向单片机发出信号，单片机操纵步进电机中断转动，这样使室内光线始终保持舒适合人，让人们能够全神贯注地工作，解决了因窗帘开合面积不适，进入室内的光线过强或过弱给人们日常生活和工作带来的不便 【关键词】百叶窗；单片机; 光控；步进电机 0.引言 随着国民经济的进展，尤其是电子产品的急速进展，计算机不仅走近办公场所，而且也渗入了千家万户但是大家知道无论是台式电脑还是笔记本电脑，显示器显示的明显程度与室内的光线强弱有很大的关系为了裁减因光线过强引起的显示器显示模糊程度，人们经常通过闭合窗帘来达成目的但是手动操作的窗帘早已落后于现代生活的节奏，在很大程度上影响了工作的效率 为了使人们的工作和生活环境更加舒适合人，让人们能够全神贯注地工作，而不受因窗帘开合面积不适，使进入室内的光线不适造成影响。
在此，我们设计了“自动感光启闭办公百叶窗”此感光百叶窗制造本金低廉，不用人为操作，分外便当，适用范围广阔且市场前景良好本文介绍了这种适用于办公室、家居等场所的自动启闭办公百叶窗，并对其系统布局、工作原理以及设计过程中的留神点作了简要介绍 1.系统布局及工作原理 1.1系统根本布局 此自动感光启闭办公百叶窗主要包括百叶窗、单片机模块、光强检测模块、步进电机驱动模块等 1.2各主要模块介绍 1.2.1单片机模块 单片机模块选用单片机STC90C516AD处理光敏电阻传送的信息，并直接操纵步进电机的最终动作 STC90C516AD主要参数： ·工作电压:5.5V-3.3V ·工作频率范围:0～40MHz ·用户应用程序间:4K/8K/6K/32K/40K/ ·片上集成256+4096字节RAM ·外部中断4路,下降沿中断或低电平触发中断,Power Down模式可由外部中断低电平触发中断方式唤醒 ·8路10位A/D转换 ·通用异步串行口(UART),还可用定时器实现多个UART ·工作温度范围:-40~+85℃ 1.2.2光强检测模块 选用光敏电阻GL5539，通过室内、室外光敏电阻采集室内外光照信息并将其转化为电信号。
·最大电压(VDC) 150V ·最大功耗(mW) 100 ·环境温度（℃）－30～+70 ·光谱峰值(nm) 540 ·亮电阻（10Lux)(KΩ) 50-100 ·暗电阻（MΩ） 5 ·响应时间（mS）上升20 下降30 ·照度电阻特性 5 1.2.3步进电机驱动模块 该模块由ULN2022、步进电机构成，电机对单片机发出的信号作出响应，ULN2022驱动步进电机左旋或右旋百叶窗操纵杆以调理叶片倾角 步进电机28BYJ48主要参数： ·额定电压：5V ·减速比：1/64 ·步距角：5.625°/64 ·驱动方式：4相8拍 ·直流电阻：200Ω±7%(25℃) ·自定位转矩：≥34.3mN.m ULN2022的主要参数： ·输入电压：0.2~5V ·集电极-放射极电压：0.5~15V ·集电极电流：350mA ·工作环境温度：-40~85℃ 2.系统设计 2.1硬件设计 百叶窗 规格：57cm×3cm，扭矩阻力：26.2mN.m，步进电机直接与百叶窗操纵杆连接 2.2软件设计 本系统的软件编程片面的编写主要分为光强检测程序、步进电机驱动程序、显示程序、数据存储程序这四大类。
程序框图如图2所示 3.结论 在现代社会，办公百叶窗自动启闭装置为人们的生活带来了很大的便利，其各种设置充分考虑人的各种需求习惯，为用户供给了更能充分表达人性化、智能化的服务，使得用户的生活条件、办公条件更加便捷舒适该装置免去了手动开闭百叶窗的麻烦，还能自动识别房间的亮度，当照度大于预定值时逐步关闭百叶窗，照度过低时逐步开启百叶窗，通过操纵百叶窗的开闭使室内光线保持在最舒适的范围内人们也可以根据自己的需要通过开关来调理百叶窗的开度虽然该装置能实现自动调理室内光线，但仍存在好多问题和缺乏，例如，调理不够精确，灵敏度还有待提高，我们将会再接再厉进一步解决这些潜在的问题 [科] 【— 5 —。
