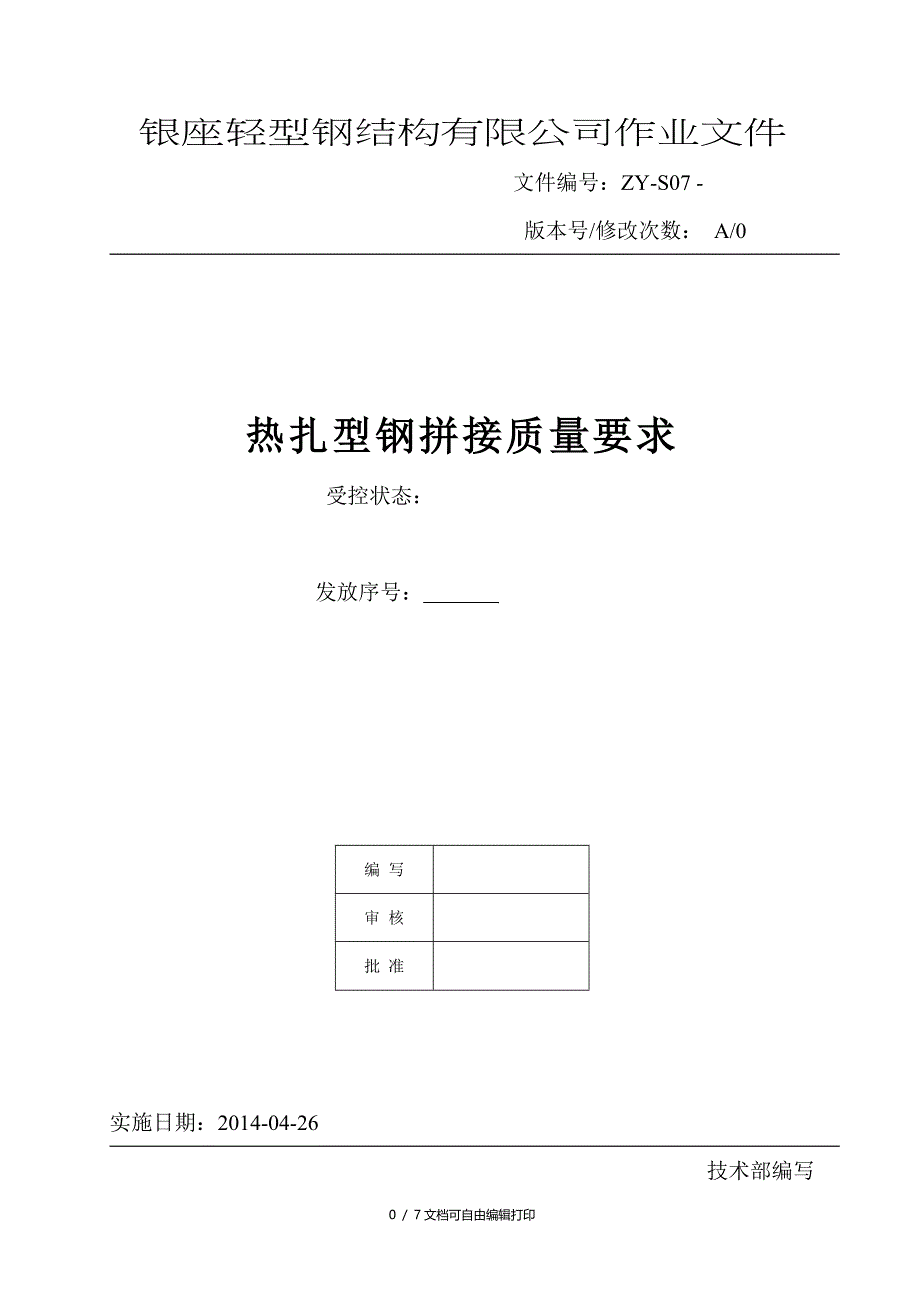

银座轻型钢结构有限公司作业文件 文件编号：ZY-S07 - 版本号/修改次数： A/0热扎型钢拼接质量要求受控状态：发放序号： 编 写审 核批 准 实施日期：2014-04-26 技术部编写技术说明1．本标准按《钢结构设计规范》GB50017-2003，《锅炉钢结构技术条件》JB/T1620-1993综合编制2．本标准适用于本公司承制的工业与民用钢结构及一般构筑物钢结构工程3． 型钢接头所用钢材的材质与被连接型钢相同4． 型钢接头焊接材料：材质为Q235B时，用E43系列焊材；材质为Q345B时，用E50系列焊材特殊情况按设计要求5． 焊缝质量标准按《钢结构工程施工质量验收规范》GB50205-2001的要求6． 对接焊缝采用全焊透的坡口形式，无加强板的对接焊缝为二级，有加强板处对接焊缝清根焊透后磨平，再贴紧加强板焊接7．对接焊缝全焊透坡口形式，当δ﹤16㎜时，采用单面V行坡口，当δ≧16㎜时，采用双面V行坡口8． 超长构件在分段时的现场拼接接头形式应按图纸设计要求执行。
9．拼接焊缝焊接首选埋弧焊其次为手工电弧焊，不允许二氧化碳气体保护焊§1 角钢拼接质量要求1，角钢接头采用加强板进行对接的方式，对接焊缝清根焊透后磨平，再贴紧加强板焊接2，对接焊缝及拼接加强板尺寸应按图1及表1的规定 注：1，V行坡口背向加强板，加强板覆盖处焊缝磨平 图1 2，当δ≧16㎜时，采用双面V行坡口表1：角钢对接加强板规格角钢规格 . A . B . t .单重（kg） .焊缝高度 K .L50及小于L50不采用加强板L56703060.104L63803560.134L701004060.194L751004060.195L801004560.215L901005060.245L1001006060.285L1101006560.315L125X80X101007060.335L125X125X121008080.5036L1401208080.606L16012010080.756L18014012081.066L20014014081.236说明：不等边角钢的加强板按等边角钢等同肢宽选用。
§2 槽钢拼接质量要求1，槽钢接头采用腹板加强板进行对接的方式，腹板对接焊缝须清根焊透后磨平，再贴紧加强板焊接，翼缘必须焊透并达到二级焊缝标准2，对接焊缝及拼接加强板尺寸应按图2及表2的规定 注：1，V行坡口背向加强板，加强板覆盖处焊缝磨平 图2 2，当δ≧16㎜时，采用双面V行坡口表2：槽钢对接加强版规格槽钢规格 . A . B . t .单重（kg） .焊缝高度 K .小于[14不采用加强板[14a [14b14010060.665[16a [16b16012060.905[18a [18b18012061.025[20a [20b20014061.325[22a [22b22015082.075[25a [25b25016082.515[28a [28b [28c 28018083.175[32a [32b [32c32022084.425[36a [36b [36c36024085.436[40a [40b [40c400280108.798[45a [45b [45c4503201011.3048[56a [56b [56c5604001017.5848说明：轻型槽钢的加强板参本表使用。
§3 工字钢拼接质量要求1，工字钢接头采用腹板加强板进行对接的方式，腹板对接焊缝须清根焊透后磨平，再贴紧加强板焊接，翼缘必须焊透并达到二级焊缝标准2，对接焊缝及拼接加强板尺寸应按图3及表3的规定 注：1，V行坡口背向加强板，加强板覆盖处焊缝磨平 图3 2，当δ≧16㎜时，采用双面V行坡口表三：工字钢对接加强板规格工字钢规格A .B .t .单重（kg） .焊缝高度 K .小于I14不采用加强板I141409060.595I1616010060.755I1818012061.025I20a I20b20014061.325I22a I22b22015082.075I25a I25b25016082.515I28a I28b28018083.175I32a I32b I32c32022084.425I36a I36b I36c36024085.436I40a I40b I40c400280108.798I45a I45b I45c4503201011.3048I50a I50b I50c5003701014.5238I56a I56b I56c5604001017.5848说明：轻型工字钢加强板参本表使用。
