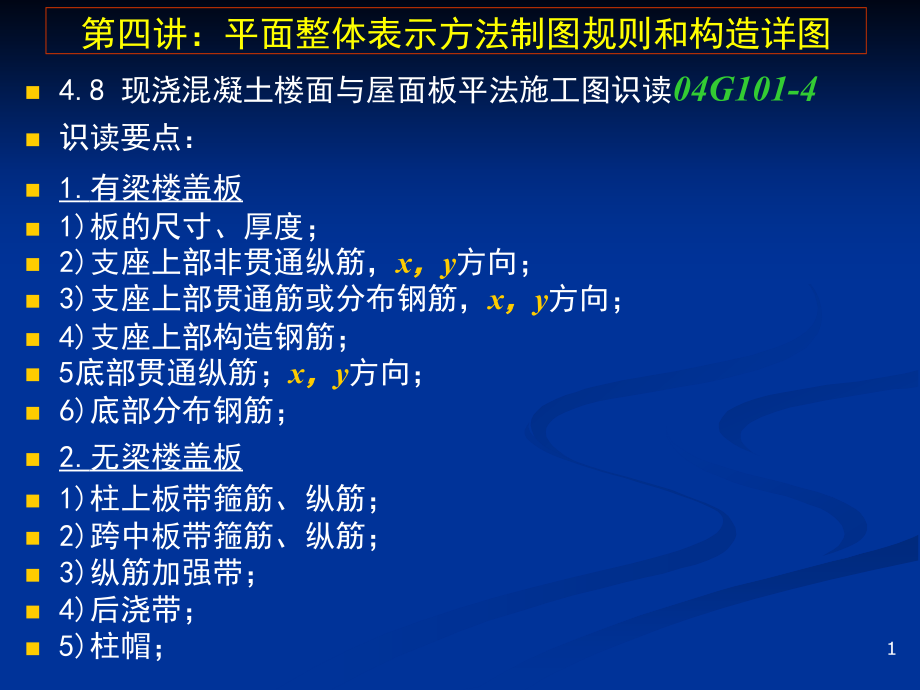

n4.8 现浇混凝土楼面与屋面板平法施工图识读04G101-4 n识读要点： n1.有梁楼盖板 n1)板的尺寸、厚度； n2)支座上部非贯通纵筋，x，y方向； n3)支座上部贯通筋或分布钢筋，x，y方向； n4)支座上部构造钢筋； n5底部贯通纵筋；x，y方向； n6)底部分布钢筋； n2.无梁楼盖板 n1)柱上板带箍筋、纵筋； n2)跨中板带箍筋、纵筋； n3)纵筋加强带； n4)后浇带； n5)柱帽； 1 第四讲：平面整体表示方法制图规则和构造详图 n4.8.1有梁楼盖板 n 有梁楼盖板系指以梁为支座的楼面与屋面板有梁楼盖板的 制图规则同样适用于梁板式转换层、剪力墙结构、砌体结构、 以及有梁地下室的楼面与屋面板平法施工图设计 n 有梁楼盖板平法施工图，系在楼面板和屋面板布置图上，采 用平面注写的表达方式 2 第四讲：平面整体表示方法制图规则和构造详图 n一、板平面注写要点： n 为方便设计表达和施工识图，规定结构平面的坐标方向为： n 1.当两向轴网正交布置时，图面从左至右为X向，从下至上 为Y向； n 3 第四讲：平面整体表示方法制图规则和构造详图 n一、板平面注写要点： n 2.当轴网转折时，局部坐标方向顺轴网转折角度做相应转折 ； n 4 第四讲：平面整体表示方法制图规则和构造详图 n一、板平面注写要点： n3.当轴网向心布置时，切向为X向，径向为Y向； n 对于平面布置比较复杂的区域，如轴网转折交界区域、向心 布置的核心区域等，其平面坐标方向应由设计者另行规定并在 图上明确表示。
5 第四讲：平面整体表示方法制图规则和构造详图 n二、板块统一编号 n 6 第四讲：平面整体表示方法制图规则和构造详图 对于普通楼面，两向均以一跨为一板块；对于密肋楼盖，两向 主梁(框架梁)均以一跨为一板块(非主梁密肋不计) 所有板块应逐一编号，相同编号的板块可择其一做集中标注 n三、板块标注原则与识读 n1.集中标注；编号、标高、板厚、底部、上部贯通纵筋等 P9 n 7 第四讲：平面整体表示方法制图规则和构造详图 n板块集中标注识读1 第5板块；板厚150mm； B—底部贯通纵筋； 8 第四讲：平面整体表示方法制图规则和构造详图 底部X方向纵筋： 直径10mm的Ⅰ级钢筋，间距135mm 底部Y方向纵筋： 直径10mm的Ⅰ级钢筋，间距110mm n板块集中标注识读2 第4板块；板厚80mm； B—底部贯通纵筋； T—上部贯通纵筋 9 第四讲：平面整体表示方法制图规则和构造详图 底部X、Y方向纵筋均为： 直径8mm的Ⅰ级钢筋，间距150mm 上部X方向纵筋： 直径8mm的Ⅰ级钢筋，间距150mm n板块集中标注识读3 n贯通筋的位置识读 B—底部贯通纵筋； 10 第四讲：平面整体表示方法制图规则和构造详图 X方向 n2.板支座原位标注识读1 11 第四讲：平面整体表示方法制图规则和构造详图 n2.板支座原位标注识读2 n上部钢筋(贯通、非贯通)等级、直径、数量、布置跨数、长 度 n长度的起点 12 第四讲：平面整体表示方法制图规则和构造详图 X方向 n2.板支座原位标注识读3 n上部放射钢筋 13 第四讲：平面整体表示方法制图规则和构造详图 n已解决： n1)板的尺寸、厚度； n2)支座上部非贯通纵筋，x，y方向； n3)支座上部贯通筋或分布钢筋，x，y方向； n4)支座上部构造钢筋； n5)底部贯通纵筋；x，y方向； n6)底部分布钢筋； 未解决： (1)分布筋见设计说明 (2)构造筋见本图集。
14 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读1—板加腋构造钢筋识读 P18 n板上部加腋 实线 n板下部加腋 n虚线 15 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读1—板加腋构造钢筋(数量、长度)识读 P32 16 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读2—板开洞标注识读 P18 n集中标注： n开洞编号 n洞口尺寸 n洞口位置 17 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读2—板开小洞钢筋构造识读 P35 18 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读2—板开较大洞钢筋(数量、长度)识读 nP36 19 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读3—板翻边标注识读 P19 n集中标注： n上翻边 n下翻边 n编号、跨数 n尺寸 n下部贯通筋 n上部贯通筋 20 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读3—板翻边构造钢筋(数量、长度)识读 P28 n钢筋顺延，不另配筋 21 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读4—板挑檐标注识读 P19 n集中标注： n编号、跨数 n配筋见设计 22 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读4—板挑檐钢筋构造识读 P27 n挑檐配筋见具体设计 n悬挑板端部钢筋在檐板内的构造见本图 23 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读5——角部加强筋标注识读 P36 n集中标注： n编号 n配筋等级 n数量(间距) n长度 24 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读6——板悬挑阴角部附加筋标注识读 P20 n集中标注： n编号 n配筋等级 n数量(间距) n长度 25 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读6——板悬挑阴角部附加筋构造识读 P38 n钢筋位置、钢筋长度 26 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读7——板悬挑阴角部附加筋标注识读 P20 n集中标注： n配筋数量 n等级 n长度？ 27 第四讲：平面整体表示方法制图规则和构造详图 n3.板的构造筋识读7——板悬挑阴角部附加筋构造识读 P37 n长度 28 第四讲：平面整体表示方法制图规则和构造详图 n4.板的纵筋长度识读1——LB、WB纵筋连接、支座内锚固 与扣筋长度识读； P25 29 第四讲：平面整体表示方法制图规则和构造详图 n4.板的纵筋长度识读2——LB、WB纵筋端支座内锚固长度识读 P25 第四讲：平面整体表示方法制图规则和构造详图 n4.板的纵筋长度识读3——LB、WB不等跨板上部贯通筋连接 构造识读；服从大跨与贯通 P26 31 第四讲：平面整体表示方法制图规则和构造详图 n4.板的纵筋长度识读4——纵筋纵向非接触搭接构造识读 P27 第四讲：平面整体表示方法制图规则和构造详图 n4.板的纵筋长度识读5——悬挑板YXB、XB钢筋构造识读 P28 (1)钢筋等级、直径、数量，见板的具体设计； (2)钢筋长度见本图； (3)钢筋位置见本图。
第四讲：平面整体表示方法制图规则和构造详图 n4.板的纵筋长度识读6——局部升降板SJB钢筋构造识读 P32 (1)钢筋等级、直径、数量，见板的具体设计； (2)钢筋长度见本图；注意la的起始位置 (3)钢筋位置见本图 第四讲：平面整体表示方法制图规则和构造详图 n4.板的纵筋长度识读6——局部升降板SJB钢筋构造识读 P33 (1)钢筋等级、直径、数量，见板的具体设计； (2)钢筋长度见本图；注意la的起始位置 (3)钢筋位置见本图 第四讲：平面整体表示方法制图规则和构造详图 n4.板的纵筋长度识读6——局部升降板SJB钢筋构造识读 P34 (1)钢筋等级、直径、数量，见板的具体设计； (2)钢筋长度见本图；注意la的起始位置 (3)钢筋位置见本图 第四讲：平面整体表示方法制图规则和构造详图 n4.8.2 无梁楼盖板 n板柱结构 n 无梁楼盖板平法施工图，系在楼面板和屋面板布置图上，采 用平面注写的表达方式 n板平面标注识读主要有两部分内容： n (1)板带编号； n (2)板带集中标注； n (3)板带支座原位标注 37 第四讲：平面整体表示方法制图规则和构造详图 n1. 无梁楼盖板识读1——板带编号及标注原则 P10、13 n 相同编号的板带可择其一做集中标注，其他仅注写板带编 号(注在圆圈内)。
38 第四讲：平面整体表示方法制图规则和构造详图 n2. 无梁楼盖板识读2——关于板带 P12 第四讲：平面整体表示方法制图规则和构造详图 n3. 无梁楼盖板识读3——板带集中标注识读 P12 n 板带集中标注的具体内容为：板带编号、厚度、宽度，箍筋 和贯通纵筋 40 第四讲：平面整体表示方法制图规则和构造详图 n4. 无梁楼盖板识读3——板带集中标注识读 P12 n板带编号、厚度、宽度，箍筋和贯通纵筋 41 第四讲：平面整体表示方法制图规则和构造详图 ZSB3(5) b=3000 B 18@200； T 20@150 ZSB3(5A) b=3000 B 18@200； T 20@150 ZSB3(5B) b=3000 B 18@200； T 20@150 h=300， 无箍筋 n5. 无梁楼盖板识读3——板带集中标注识读 P12 n板带编号、厚度、宽度，箍筋和贯通纵筋 n解读： 42 第四讲：平面整体表示方法制图规则和构造详图 ZSB3 (5A) h=300 b=2500 1510@100(10)/10@200(10) B 16@100；T 18@200 柱上板带3号， n6. 无梁楼盖板识读3——板带集中标注识读 P12 n板带编号、厚度、宽度，箍筋和贯通纵筋。
n解读： 43 第四讲：平面整体表示方法制图规则和构造详图 KZB2 (5A) h=300 b=2500 1510@100(10)/10@200(10) B 16@100；T 18@200 跨中板带2号， n7. 无梁楼盖板识读3——关于箍筋 P12 n解读： 44 第四讲：平面整体表示方法制图规则和构造详图 n8. 无梁楼盖板识读4——柱上板带与跨中板带纵筋构造 P29 45 第四讲：平面整体表示方法制图规则和构造详图 n9. 无梁楼盖板识读4——柱上板带中间支座纵筋构造局部识 读(位置、连接区) P29 长度？ 46 第四讲：平面整体表示方法制图规则和构造详图 n10. 无梁楼盖板识读4——跨中板带中间支座纵筋构造局部识 读(位置、连接区) P29 长度？ 47 第四讲：平面整体表示方法制图规则和构造详图 n11. 无梁楼盖板识读4——纵筋连接长度 P29 nP24 48 第四讲：平面整体表示方法制图规则和构造详图 n12. 无梁楼盖板识读5——纵筋加强带集中标注 P14 n编号、宽度、下部加强贯通筋、上部加强贯通筋、箍筋 钢筋等级 直径 数量 49 第四讲：平面整体表示方法制图规则和构造详图 n13. 无梁楼盖板识读5——纵筋加强带集中标注识读 P13 50 第四讲：平面整体表示方法制图规则和构造详图 JQD2 (3) B 18@100 T 16@200 10@150(8) 解读： 加强板带2号，3跨，下部贯通 筋直径18mm，间距100mm；上 部贯通钢筋直径16mm，间距 200mm；箍筋直径10mm，间距 150mm，八肢箍。
n14. 无梁楼盖板识读6——柱帽编号及外形 P13、15、16、 17 51 第四讲：平面整体表示方法制图规则和构造详图 单倾角柱帽ZMaXX 托板柱帽 ZMbXX 变倾角柱帽 ZMcXX 倾角托板柱帽 ZMabXX n15. 无梁楼盖板识读6——柱帽集中标注识读 P15、16、17 52 第四讲：平面整体表示方法制图规则和构造详图 n16. 无梁楼盖板识读6——柱帽钢筋构造识读 P39 53 第四讲：。
