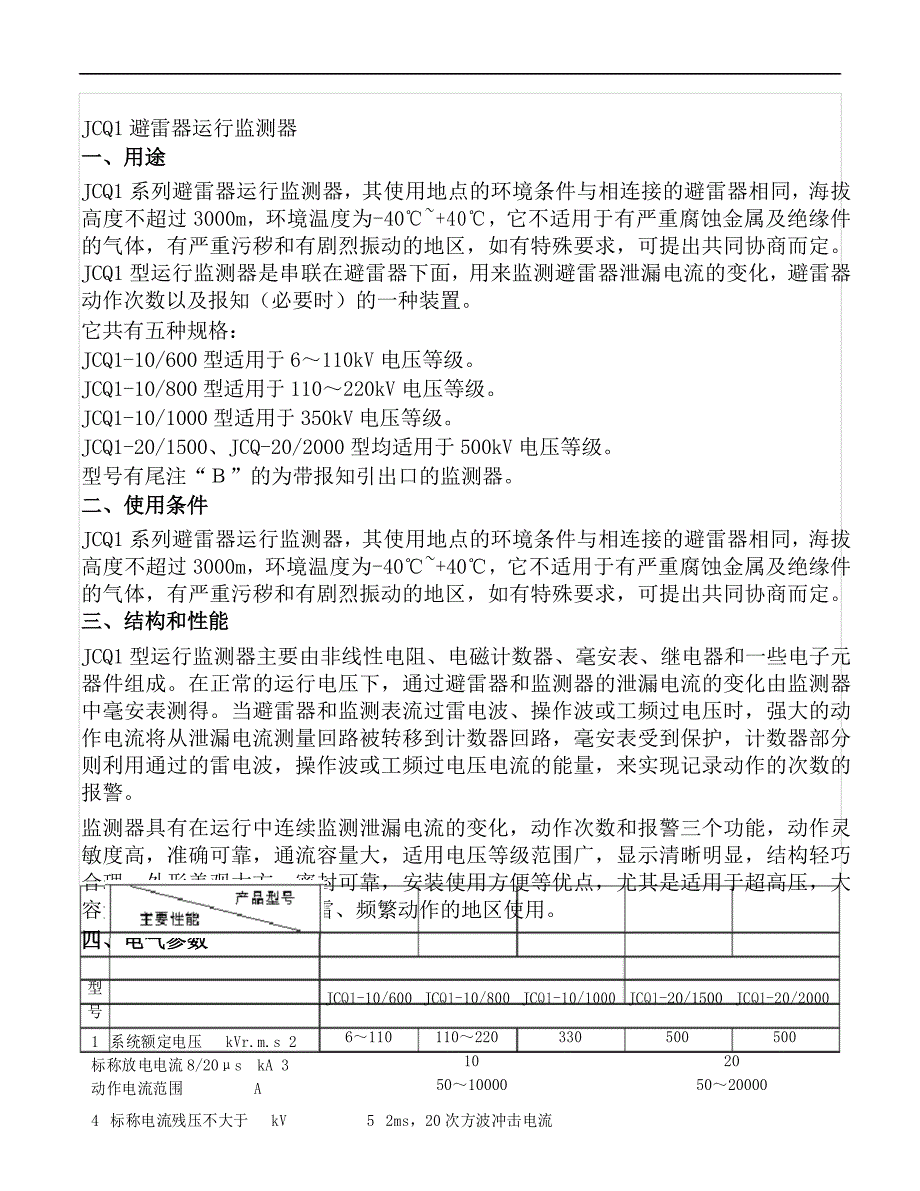

JCQ1 避雷器运行监测器一、用途JCQ1 系列避雷器运行监测器，其使用地点的环境条件与相连接的避雷器相同，海拔 高度不超过 3000m，环境温度为-40℃~+40℃，它不适用于有严重腐蚀金属及绝缘件 的气体，有严重污秽和有剧烈振动的地区，如有特殊要求，可提出共同协商而定 JCQ1 型运行监测器是串联在避雷器下面，用来监测避雷器泄漏电流的变化，避雷器 动作次数以及报知（必要时）的一种装置它共有五种规格：JCQ1-10/600 型适用于 6～110kV 电压等级JCQ1-10/800 型适用于 110～220kV 电压等级JCQ1-10/1000 型适用于 350kV 电压等级JCQ1-20/1500、JCQ-20/2000 型均适用于 500kV 电压等级型号有尾注“Ｂ”的为带报知引出口的监测器二、使用条件JCQ1 系列避雷器运行监测器，其使用地点的环境条件与相连接的避雷器相同，海拔 高度不超过 3000m，环境温度为-40℃~+40℃，它不适用于有严重腐蚀金属及绝缘件 的气体，有严重污秽和有剧烈振动的地区，如有特殊要求，可提出共同协商而定 三、结构和性能JCQ1 型运行监测器主要由非线性电阻、电磁计数器、毫安表、继电器和一些电子元 器件组成。
在正常的运行电压下，通过避雷器和监测器的泄漏电流的变化由监测器 中毫安表测得当避雷器和监测表流过雷电波、操作波或工频过电压时，强大的动 作电流将从泄漏电流测量回路被转移到计数器回路，毫安表受到保护，计数器部分 则利用通过的雷电波，操作波或工频过电压电流的能量，来实现记录动作的次数的 报警监测器具有在运行中连续监测泄漏电流的变化，动作次数和报警三个功能，动作灵 敏度高，准确可靠，通流容量大，适用电压等级范围广，显示清晰明显，结构轻巧 合理，外形美观大方，密封可靠，安装使用方便等优点，尤其是适用于超高压，大 容量电力系统和强电、多雷、频繁动作的地区使用四、电气参数型号JCQ1-10/600 JCQ1-10/800 JCQ1-10/1000 JCQ1-20/1500 JCQ1-20/20001 系统额定电压 kVr.m.s 2 标称放电电流 8/20μs kA 3 动作电流范围 A6～110 110～2201050～10000330 500 5002050～200004 标称电流残压不大于 kV 5 2ms，20 次方波冲击电流2.5600 800 1000 1500 2000耐受能力 A4/10μs,2 次大冲击电流 6耐受能力 kA 正常泄漏电流下监测器端7电压不大于 V r.m.s 工频泄漏电流过载能力8mA r.m.s9 直流毫安表量程 mA 10 毫安表安全电流整定值 mA 11 最大尺寸 ф×H×L mm 12 最大重量 kg 五、安装65100250350～400 2s54170×185×227(172×190×245)6.0(6.4)108参照外形图进行安装，运行监测器串联在避雷器与地之间，安装时，先将监测器 M10 ×40 螺栓安装在避雷器底座附近，便于测试和观察的位置上，连接好接地母线，然 后将高压出线端用 M10×30 螺栓和母线连接在避雷器绝缘底座上的两个φ15 的安装 孔上。
安装后的监测器不应有明显的倾斜现象此时，记下计数器指示的数字，或 调至零位，即可投入运行电网通电后记录泄漏电流值（毫安表读数）以便以后进 行比较分析六、用户须知1．监测器在投入运行之前和运行 1～2 年之后，应进行一次简易的现场检测，其项 目是：（1）用万用表测量监测器高压出线端对地之间的电阻值在万用表电池电压足够的 情况下，监测器应在数十 KΩ不应有短路或断路等现象，否则，泄漏电流测量功能将失效2）用简易方法检测监测器的动作性能用 1000V 摇表一只，600V 10μF 电容器二只，并联连接检测步骤：先转动摇表对电容器充电，等待充电稳定后，在保持摇表转速的情况下， 断开充电回路，再迅速将充好电的电容器对监测器两端放电一次，计数器应记录一 次，连续试验 10 次均能准确可靠地动作，则认为监测器动作性能良好，否则，可能 有问题，应进行检修或更换2．监测器上的指针不指在零位，用户又需要调零时，可按第 1 条的第（2）项进行 调零，也可以把计数器上已有的数字作为记录起始基数，累计避雷器的动作次数 3．监测器投入运行后，记录毫安表的读数，以便于监测器将来定期巡视记录的读数 时进行对比、分析（避雷器表面状况与泄漏电流有很大关系，数据分析时应注意）。
4．从线路卸下监测器时，应先用导线将监测器的高压端可靠接地，然后拆下监测器 检修完毕后，经检测合格后才能装回去，再把接地导线拆掉如违反本规定有可能 造成对操作人员人身安全的危害5 ．安装时请注意，监测器高压端的引线拉力不大于 100N，底板上的 6 只 M6×20 螺 栓，不得随意松动，以免破坏产品密封6 ．用户在遵守规定条件下使用，自发货之日起两年内，如有制造质量不良而不能使 用者，本厂负责“三包”监测器安装示意图制 造 :上海昌开电器有限公司。
