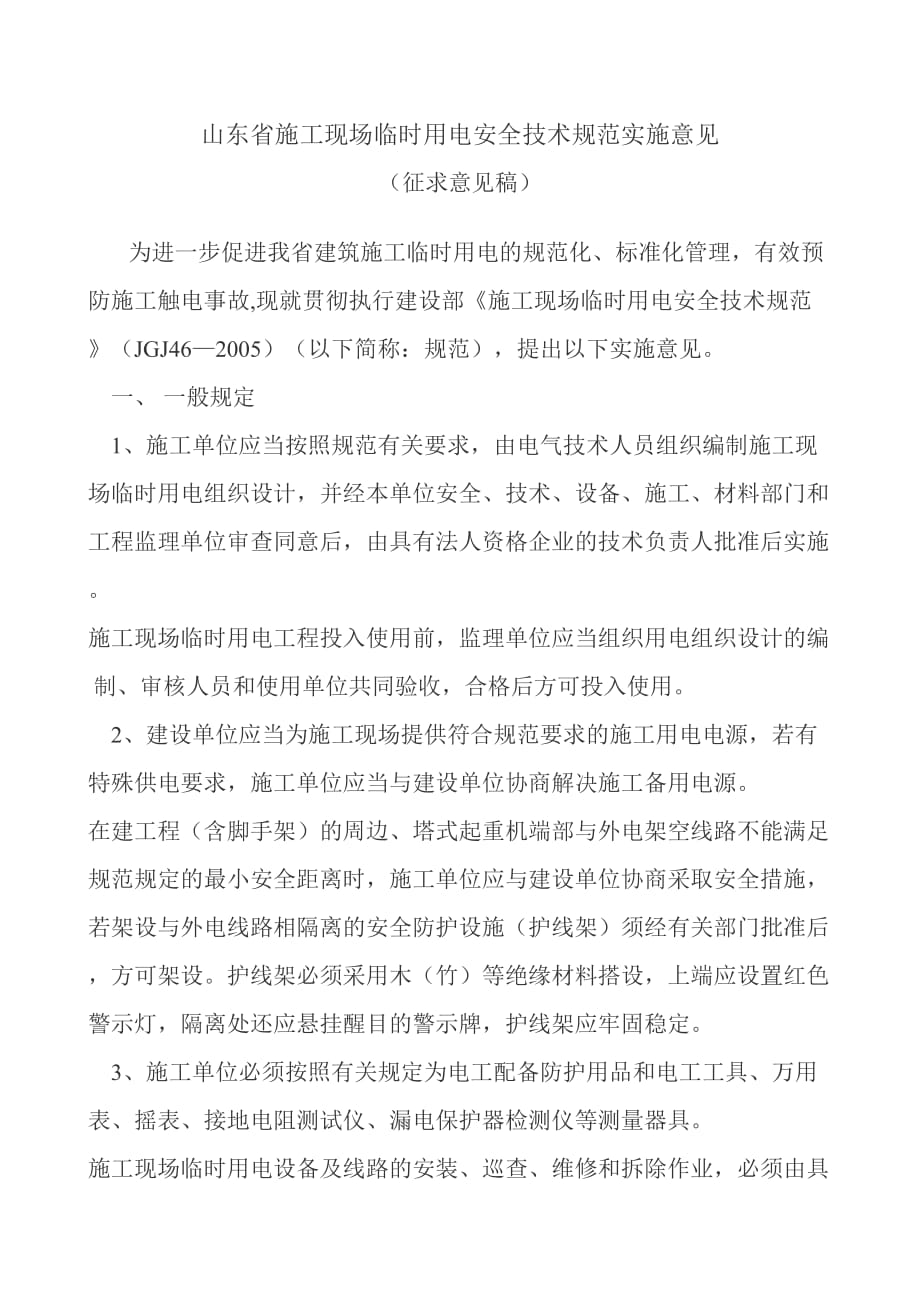

山东省施工现场临时用电安全技术规范实施意见（征求意见稿）为进一步促进我省建筑施工临时用电的规范化、标准化管理，有效预防施工触电事故,现就贯彻执行建设部《施工现场临时用电安全技术规范》（JGJ46—2005）（以下简称：规范），提出以下实施意见一、一般规定1、施工单位应当按照规范有关要求，由电气技术人员组织编制施工现场临时用电组织设计，并经本单位安全、技术、设备、施工、材料部门和工程监理单位审查同意后，由具有法人资格企业的技术负责人批准后实施施工现场临时用电工程投入使用前，监理单位应当组织用电组织设计的编制、审核人员和使用单位共同验收，合格后方可投入使用2、建设单位应当为施工现场提供符合规范要求的施工用电电源，若有特殊供电要求，施工单位应当与建设单位协商解决施工备用电源在建工程（含脚手架）的周边、塔式起重机端部与外电架空线路不能满足规范规定的最小安全距离时，施工单位应与建设单位协商采取安全措施，若架设与外电线路相隔离的安全防护设施（护线架）须经有关部门批准后，方可架设护线架必须采用木（竹）等绝缘材料搭设，上端应设置红色警示灯，隔离处还应悬挂醒目的警示牌，护线架应牢固稳定3、施工单位必须按照有关规定为电工配备防护用品和电工工具、万用表、摇表、接地电阻测试仪、漏电保护器检测仪等测量器具。
施工现场临时用电设备及线路的安装、巡查、维修和拆除作业，必须由具备特种作业资格的电工承担，作业时必须设有监护人4、电动机械设备、手持电动机具的操作人员，在作业前必须认真检查电气装置、设备及线路，试运行无误后，方可操作若电气装置、设备及线路发生故障，应由电工进行检修和排除，非电工人员不得从事电工作业5、施工现场临时用电工程所购置、使用的电气设备、装置、元器件和电线电缆等电气产品必须经国家3C认证和省建设工业产品登记备案安全技术人员和电工必须对采购的电气设备、装置、元器件和电线电缆质量进行审查，不合格产品不得用于临时用电工程6、施工现场应按照规范要求和省有关规定建立健全临时用电安全技术档案，其档案的建立与管理由主管该现场的电气技术人员负责电工应认真做好安装、巡查、维修和拆除等日常工作记录，每周经项目经理审查认可后，归入临时用电安全技术档案二、建筑施工现场临时用电供配电系统1、建筑施工现场临时用电工程的电源中性点直接接地220/380V三相四线制低压电力系统，必须符合TN—S接零保护、三级配电、两级漏电保护的原则2、施工现场专用变压器供电的TN-S接零保护系统，保护零线（PE线）必须由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器（RCD）电源侧零线处引出。
施工现场与外电线路共用同一供电系统，采用TN系统作保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，形成局部TN—S接零保护系统3、施工现场用电工程采用总配电箱（配电柜）、分配电箱、开关箱三级配电方式，应遵循分级分路、动照分设、压缩配电间距的原则：（1）从一级总配电箱（配电柜）向二级分配电箱配电可以分路即：总配电箱（配电柜）可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱2）从二级分配电箱向三级开关箱配电，一个分配电箱可以分若干分路向若干开关箱配电，每一分路也可以支接或链接若干开关箱但链接线路的总长度不得超过30米3）从三级开关箱向用电设备配电不得分路，实行“一机一闸”制，每一台用电设备必须有其独立专用的开关箱，每一开关箱只能联接控制一台与其相关的用电设备，每一照明开关箱的容量不超过30A负荷的照明器4）总配电箱、分配电箱内动力与照明合置共箱配电，动力与照明必须分路配电，分配电箱的分路应动、照分设，设置动力开关箱和照明开关箱5）分配电箱与开关箱之间，开关箱与用电设备之间的压缩配电间距：①分配电箱应设在用电设备或负荷相对集中的场所。
②分配电箱与开关箱的距离不得超过30m③开关箱与其供电的固定式用电设备的水平距离不应超过3m4、施工现场供配电线路宜选用电缆，电缆的类型、电缆芯线及截面、电缆的敷设等应符合规范要求1）总配电箱（配电柜）至分配电箱必须使用五芯电缆2）三相四线制配电的分配电箱至开关箱、开关箱至用电设备的相数线数应保持一致动力与照明分别设置时，三相设备线路可采用四芯电缆，单相设备和照明线路可采用三芯电缆3）塔式起重机、施工电梯、物料提升机、混凝土搅拌站等大型施工机械设备供电开关箱必须使用五芯电缆，塔式起重机由地面开关箱至操作室专用控制箱可采用四芯电缆其保护零线（PE线）接到塔身接地线连接线上4）电缆必须包含全部工作芯线和保护零线(PE线)，五芯电缆芯线绝缘色标为绿/黄双色、淡蓝色、黑色、棕色、黑色或棕色，其中黑色、棕色、黑色或棕色为相线色标，淡蓝色芯线必须用作工作零线(N线),绿/黄双色芯线必须用作保护零线（PE线），N线、PE线绝缘色标同样适用于四芯、三芯电缆5、室内配线的敷设，架空线路的电杆、横担、绝缘子、绝缘导线的材质、规格及其架设应符合规范要求三、重复接地及防雷接地1、施工现场临时用电供电的电源中性点直接接地220/380V三相四线制低压电力系统，配电室（总配电箱、配电柜）电源进线零线必须作重复接地，引出保护零线（PE线），保护零线（PE线）应贯穿于各分路至用电设备外露可导电部分。
2、施工现场供配电系统保护零线（PE线）的重复接地的数量不少于2n+1（n—代表支路数量），分别设置于配电系统的首端、中间、末端，重复接地连接线应选用绿/黄双色多股软铜线，其截面为相线的1/2，且不得小于2.5平方mm连接线应与配电箱、开关箱内的（PE线）端子板连接，保护零线（PE线）设置重复接地的部位：（1）总配电箱（配电柜）处；（2）总配电箱（配电柜）至各分路分配电箱处；（3）分配电箱（分路）至最远端用电设备控制开关箱处；（4）塔式起重机、施工电梯、物料提升机、混凝土搅拌站等大型施工机械设备处或开关箱处3、总配电箱（配电柜）三相四线制电源进线零线的重复接地电阻值应与电源的电力变压器或发电机中性点直接接地的工作接地电阻值（≯4Ω）保持一致保护零线（PE线）的重复接地，每处重复接地电阻值不得大于10Ω4、塔式起重机、施工电梯、物料提升机、混凝土搅拌站和震动性机械设备的重复接地应对角设置不少于2处接地体，保护零线（PE线）与各接地体引出线直接连接5、接地装置可充分利用钢筋混凝土基础中钢筋结构、金属井管、非燃气金属管道、铠装电缆金属外皮等自然接地体，严禁利用不能保证电气连接和有引起爆炸危险的自然接地体及其接地线。
6、无自然接地体及其接地线可利用，应设置人工接地装置，人工接地体垂直敷设时，接地极相互间距不宜小于其长度的2倍，顶部埋深一般为0.8m；水平敷设时，接地极相互间距不宜小于5m，顶部埋深一般为0.8m每一组接地装置（若干接地极）应采用2根扁铁或圆钢与接地体不同点焊接人工接地体与接地线的材料、规格及其敷设应遵守规范相关要求7、施工现场内的塔式起重机、施工电梯、物料提升机的重复接地与其防雷接地可共用同一接地体当处于相邻建筑物、构筑物等设施防雷装置接闪器保护范围以外时，施工电梯、物料提升机以及高架脚手架等金属设施应按“滚球法”确定和安装接闪器（避雷针），接闪器设置于其最顶端，可采用φ20以上钢筋、圆钢，长度应为1-2m，其机体可作为防雷引下线8、所有电气设备外露可导电部分均应通过保护零线（PE线）接地，电气设备外露可导电部分均与大地保持等电位施工现场用电工程的接地保护严禁采用TN—C接零保护系统和一部分设备采用接零保护，另一部分设备采用接地保护四、配电装置1、施工现场的配电装置是指总配电箱、分配电箱（统称：配电箱）、开关箱总配电箱、分配电箱、开关箱箱体材质、规格、安装板电器安装尺寸、电气配线等应符合JGJ46—2005规范和省施工现场临时用电有关规定要求。
2、配电箱、开关箱的电气元件设置：（1）总配电箱应装设总隔离开关和分路隔离开关，总断路器和分路断路器以及漏电保护器同时，还应装设电压表、电流表、电度表等仪器，电流表与计费电度表不得共用一组电流互感器2）分配电箱应装设总隔离开关、总断路器，各分路应装设可见分断点的断路器3）开关箱必须设置可见分断点的断路器和漏电保护器4）配电箱、开关箱主要电器配置次序：①总配电箱：A、电源总隔离开关、总断路器、总漏电保护器；各分路可见分断点的断路器B、电源总隔离开关、总断路器；各分路可见分断点的断路器、漏电保护器②分配电箱：总隔离开关，总断路器、各分路可见分断点的断路器③开关箱：可见分断点的断路器、漏电保护器5）配电箱应配置紧急停电按钮和应急照明隔离开关总开关电器的额定值、动作整定值，应与分路开关电器的额定值、动作整定值匹配3、施工现场供配电实行分级分段漏电保护，总配电箱（配电柜）和开关箱配电必须设置漏电保护器，其设置要求：（1）漏电保护器极数和线数必须与负荷侧的相数和线数保持一致2）漏电保护器的电源进线类别（相线或零线）必须与其进线端标记相对应，不允许交叉混接，将PE线当N线接入漏电保护器3）漏电保护器的结构选型，优先选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。
若选用辅助电源故障时不能断开的辅助电源型（电子式）产品，必须同时设置与其相配套的缺相保护装置交流弧焊机应选用具有一次侧漏电保护和二次侧空载降压保护功能的漏电保护器4）开关箱和总配电箱（配电柜）内配置漏电保护器的漏电动作参数：①开关箱中的漏电保护器：一般场所其额定漏电动作电流为≯30mA，额定漏电动作时间为≯0.1s施工降水、夯实、振捣、地面抹光（水磨石）、水泵供水、Ⅰ类和Ⅱ类（非塑料外壳）手持电动工具、施工与生活设施照明和腐蚀介质场所其额定漏电动作电流为≯15mA，额定漏电动作时间为≯0.1s②总配电箱中的漏电保护器，其额定漏电动作电流为＞30mA，额定漏电动作时间应＞0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不的超过安全界限值30mAs5）漏电保护器必须与用电工程合理的接地系统配合使用，漏电保护器在TN—S系统中的配合使用方式、方法均按照规范（JGJ46—2005）中8.2.14示意图接线4、施工现场选用配电箱、开关箱必须经过计算，总配电箱—分配电箱—开关箱的配电连接应根据施工规模、用电机械设备数量和用电负荷选用放射式、树干式、链式、环形形式采用电缆线路，由总配电箱至分配电箱宜采用放射式配线，由分配电箱至开关箱也宜采用放射式配线，或放射—链式配线。
链式配线应从配电箱进线端依次联接，链接配线截面应分别按计算负荷选择5、施工现场露天设置的配电箱、开关箱，其箱体顶部应加设防雨棚，箱体周边应设置能够满足2个人同时作业空间的遮拦，配电箱、开关箱中心与地面的垂直距离应符合规范要求五、照明1、施工现场的生活照明应从配电箱设置分路照明分配电箱或照明开关箱，照明配电线路可根据实际情况，采用放射式、树干式和链式配电方式简易宿舍楼、食堂等场所均应设置分配电箱，分配电箱设置位置为用电负荷中心处，办公室、平房宿舍、简易楼每层应设分路照明开关箱2、施工照明应与生活照明分设施工照明可从总配电箱或照明分配电箱处分设分配电箱和开关箱，露天施工照明应采用机械强度和防水性能较好得橡胶软电缆夜间高处作业工程及自然采光很差的深坑洞工程等场所还必须装设由独立自备电源供电的应急照明现场安全保卫。
