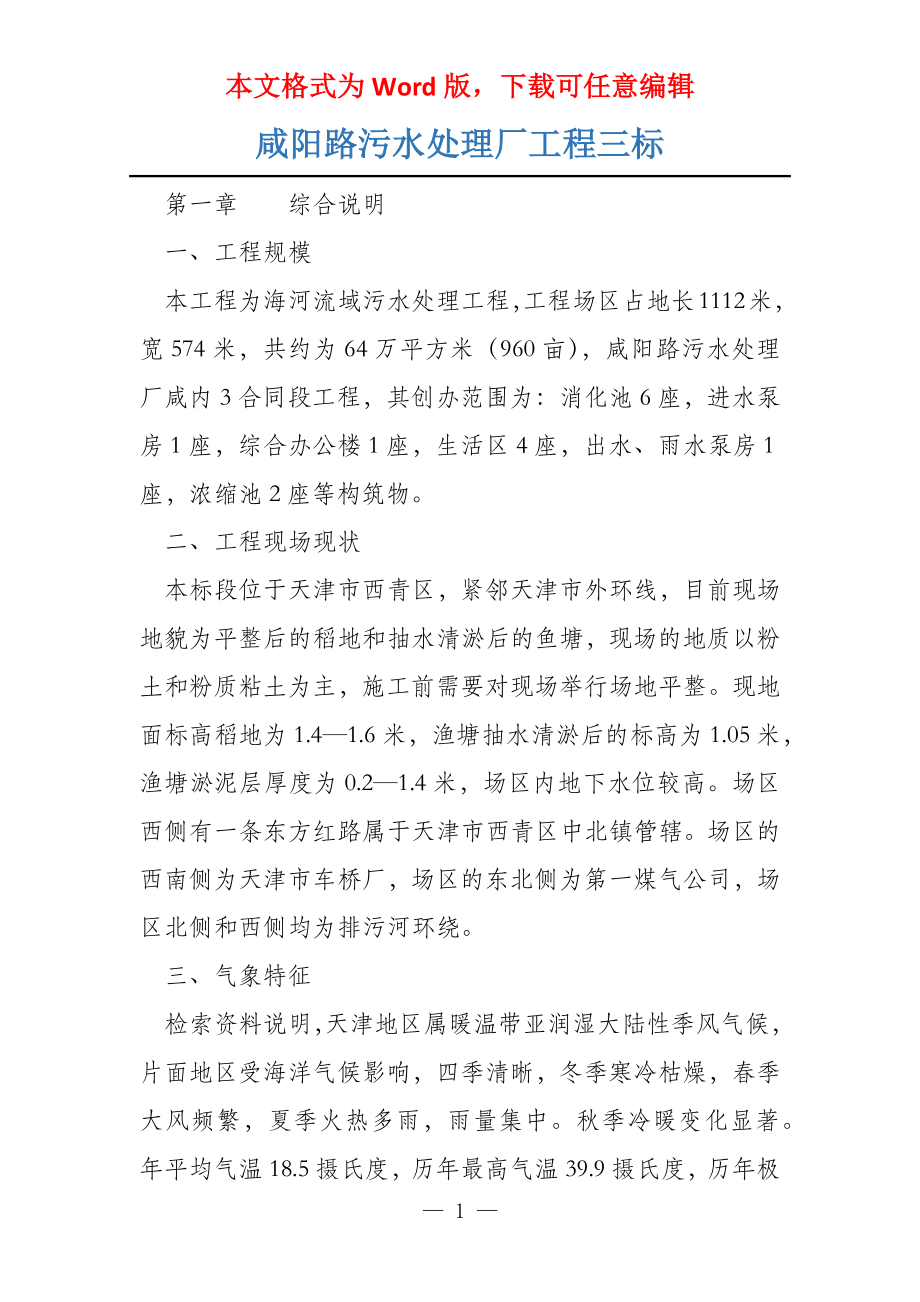

本文格式为Word版，下载可任意编辑咸阳路污水处理厂工程三标 第一章 综合说明 一、工程规模 本工程为海河流域污水处理工程，工程场区占地长1112米，宽574米，共约为64万平方米（960亩），咸阳路污水处理厂咸内3合同段工程，其创办范围为：消化池6座，进水泵房1座，综合办公楼1座，生活区4座，出水、雨水泵房1座，浓缩池2座等构筑物 二、工程现场现状 本标段位于天津市西青区，紧邻天津市外环线，目前现场地貌为平整后的稻地和抽水清淤后的鱼塘，现场的地质以粉土和粉质粘土为主，施工前需要对现场举行场地平整现地面标高稻地为1.4—1.6米，渔塘抽水清淤后的标高为1.05米，渔塘淤泥层厚度为0.2—1.4米，场区内地下水位较高场区西侧有一条东方红路属于天津市西青区中北镇管辖场区的西南侧为天津市车桥厂，场区的东北侧为第一煤气公司，场区北侧和西侧均为排污河环绕 三、气象特征 检索资料说明，天津地区属暖温带亚润湿大陆性季风气候，片面地区受海洋气候影响，四季清晰，冬季寒冷枯燥，春季大风频繁，夏季火热多雨，雨量集中秋季冷暖变化显著年平均气温18.5摄氏度，历年最高气温39.9摄氏度，历年极端最低气温-17.0摄氏度，历年平均最高气温16.5摄氏度，历年平均最低气温-9.3摄氏度。
雨季平均降水量536.6mm，冻土深度70cm雨季集中在6—9月，冬季集中在11月至其次年2月 四、主要构筑物特点 1、消化池工程 消化池共6座，直径22米（内径）根据设计池底根基采用 C30级钢筋混凝土Φ600灌注桩，分A、B型两种，其中A型桩桩长为33.85米，共33根B型桩桩长根据底板标高的变化而确定，共85根灌注桩设计承载力为1550KN,极限承载力为3100 KN池底为钢筋混凝土圆形漏斗状布局，池中心底面标高为-2.650米，池底厚为1米，最大直径为25.1米，采用混凝土等级为C30、S8抗渗混凝土池壁为55cm厚现浇无粘结预应力混凝土布局，高20.6米，池壁采用C40、S8抗渗混凝土壳顶高2.8米，为C30、S8抗渗混凝土池中心设置管道 支架及支墩，池壁外侧设置排泥槽、旋转楼梯、人行天桥等布局 2、进水泵房工程 进水泵站，位于在场区东北角，根基坐落在海相沉积奇怪区范围内，土质较差，其中下部土质偏软原地面标高约为+1.50m，地下水位标高为-0.20m 泵房采用整体式布局，进水闸井、蓖井、主机房、压力出水池均在同一构筑物内，进水闸井设三道闸门，启闭机构采用电动执行机构，格栅角度为75o，清污采用格栅除污机。
主要工程有 a、进水泵站一座，地上为砖混布局，地下为钢筋混凝土布局； b、进水转弯井一座； c、三排进水管涵一道，断面为3*?2200cm 3、浓缩池 浓缩池共2座，直径33米（内径），池底为钢筋混凝土圆形漏斗状布局，池中心底面标高为-3.14米，池底厚为45厘米，最大直径为25.1米，采用混凝土等级为C25、S6抗渗混凝土，含碱量<3.5kg/m3池壁为35cm厚现浇钢筋混凝土布局，高4.7米，池壁采用C25、S6抗渗混凝土，含碱量<3.5kg/m3 4、综合办公楼工程 综合楼工程采用现浇钢筋混凝土框架及框架剪力墙布局体系，地上三层，建筑物总高16.10m，主体布局采用全现浇钢筋混凝土框架布局体系，楼盖采用现浇梁、板、SP预应力空心板布局承重；根基为钢筋混凝土独立根基以条形根基相连结；主体布局安好等级为二级布局设计使用年限为50年 装饰工程：外檐浅灰色铝饰面板，内檐金属涂层暗架式方块吊顶，乳胶漆内墙面，地砖地面 本工程抗震设防烈度为七级，工程场地土类别为中软场地土，三类场地框架抗震等级三级 本综合楼工程设计±0.000相当于大沽高程3.550米。
混凝土：根基C30；素混凝土垫层采用C10素混凝土；现浇框架柱、梁、楼板、楼梯采用C30混凝土；构造柱、圈梁、过梁等次要构件采用C20混凝土 砌体材料：根基：砖MU10，水泥砂浆M10；上部填充墙采用空心混凝土砌块， Mb5混合砂浆 其次章 施工现场平面布置 一、现场临时设施布置 1、施工现场总平面布置原那么 ①、既要得志施工，便当施工管理，又要能确保施工质量、安好、进度和环保的要求，不能顾此失彼 ②、应在招标文件允许的施工用地范围内布置，制止扩大用地范围，合理安置施工依次，分期举行施工场地规划，将施工对周边环境影响程度降至最小，将现有场地的作用发挥到最大化 ③、施工布置需要感激、有序，同时做好施工废水合理排放，做好防尘、防噪措施，把创造文明施工工地作为美化和宣传天津的窗口，为天津城建集团添加光辉 ④、场地布置要遵循“三防”原那么，消释担心定因素，防火、防水、防盗设施齐全，布置合理 2、场区临时路 厂外临时路为场区西侧东方红路 由于咸内二标是我集团承建的，所以，咸内三标的场区内临时路结合咸内二标的已建成的临时路，沿主要构筑物周边再设置一些临时路形成环线。
主线临时路拟建为8米宽（上口），路的布局层分别为底层为素土，局部湿软地区换填碎石，支线临时路拟建为4米宽（上口）临时路的两侧均设置明排水沟 3、场区上水用水 上水方案的选择根据自来水公司供给的临时施工水源的位置而定筹划用水量主要从混凝土施工用水（混凝土的搅拌、养护），辅佐生产施工用水（机械设备用水、施工工艺用水）以及生活和消防用水三项用水量之和来考虑的场区东北角有一处通往第一煤气厂的Ф300毫米的自来水干管场区上水由该处挂水表并进厂，接入现场后在场区内北侧引一条600米的支线，在场区东侧引一条300米的支线场区内用水根据厂内各构筑物施工的需要，将水由两条总支线引入各构筑物施工现场 4、场区下水排水 在场区北侧有一条排污河，场区下水排入排污河考虑到场区永久管道繁杂交织，所以选择管道不特别密集的位置设置临时排水管线在排污河边设置一座临时泵站（配100毫米水泵1台）接一条400米的Ф500毫米的临时排水干管，再由该干管分出三条共600米的Ф400毫米的临时排水支管场区施工时的下水大片面由该下水管线排出厂外，片面施工排水结合地面就近排水的原那么，结合排水明渠直接排入场区周边的排污河。
5、临时用电 根据厂外供电条件及厂内施工用电量的需要 ，在厂内设置5台SL7-315/35的变电站，变电站的设置以尽量兼顾多方向的用电为原那么，由厂外接入10kv的线路，厂内供电线路的布设沿施工临时主干道举行厂内另配245KW的发电机三台，以防停电而影响施工正常举行 6、通讯 厂内的通讯设施需要安装座机数部，设置移动数部，用以联络业主、监理、设计以及施工各部门 7、生产、生活区的布置 根据施工现场的条件，在场区的二期预留地的位置设置生产、生活区 场区从北向南依次布置搅拌站、第一施工分部、其次施工分部和第三施工分部的生产、生活区在厂内最南侧布置工程经理部的办公区和各个施工队的办公区场区将大量采用新型彩色复合材料举行搭建美观、经济、适用的临时建筑使之成为整个施工工地的一道靓丽的风景线 8、施工现场的围蔽 场区的四周有砖墙围蔽施工现场厂内设置两处进出口处，设置在场区的西侧在出口处设置门卫做好施工现场的防护工作 二、施工总平面布置 施工总平面布置本着因地制宜，便于施工的原那么布置，概括布置详见施工平面布置图 第三章 工程管理班子主要管理人员 一、施工组织管理机构 为安好、优质、按期地完本金标段的施工任务，本着精干、高效的原那么，同 时根据本工程的施工特点及初步拟定的施工程序，工程中标后，将由我集团多年从事污水处理厂工程的理论和实践阅历丰富、业务才能强、综合素质高的技术、管理、行政人员及施工人员组成“天津城建集团有限公司咸阳路污水处理厂工程工程经理部”，实行工程管理，负责工程的组织实施。
概括的组织机构见组织机构框图 天津市咸阳路污水处理厂工程是天津市的重点工程，我集团将把本工程列为施工、科研的重点工程，在工程实施过程中赋予全面指导和人力、物力上的大力支持，并由集团总工室和工程技术部及外聘有关专家共同组成课题研究组，施工期间将进驻现场举行指导 在工程的组织机构上工程经理部将设置工程经理1名，工程副经理2名，总工程师1名同时，工程下设4部1室（技术质量部、工程协调部、经营核算部、财务部和综合办公室），由4部1室对各个分部举行统一管理由我集团副总经理，国家一级工程经理，全国优秀工程经理，天津市明星工程经理金跃彦同志承担该工程的工程经理工程经理部下设3个施工分部和1个搅拌站，对本工程开展多平面施工场面，在管理上科学施工，强化指挥，在施工组织落实上采取一切科学有力、切实可行的措施，确保本工程安好、优质、按期完工 — 8 —。
