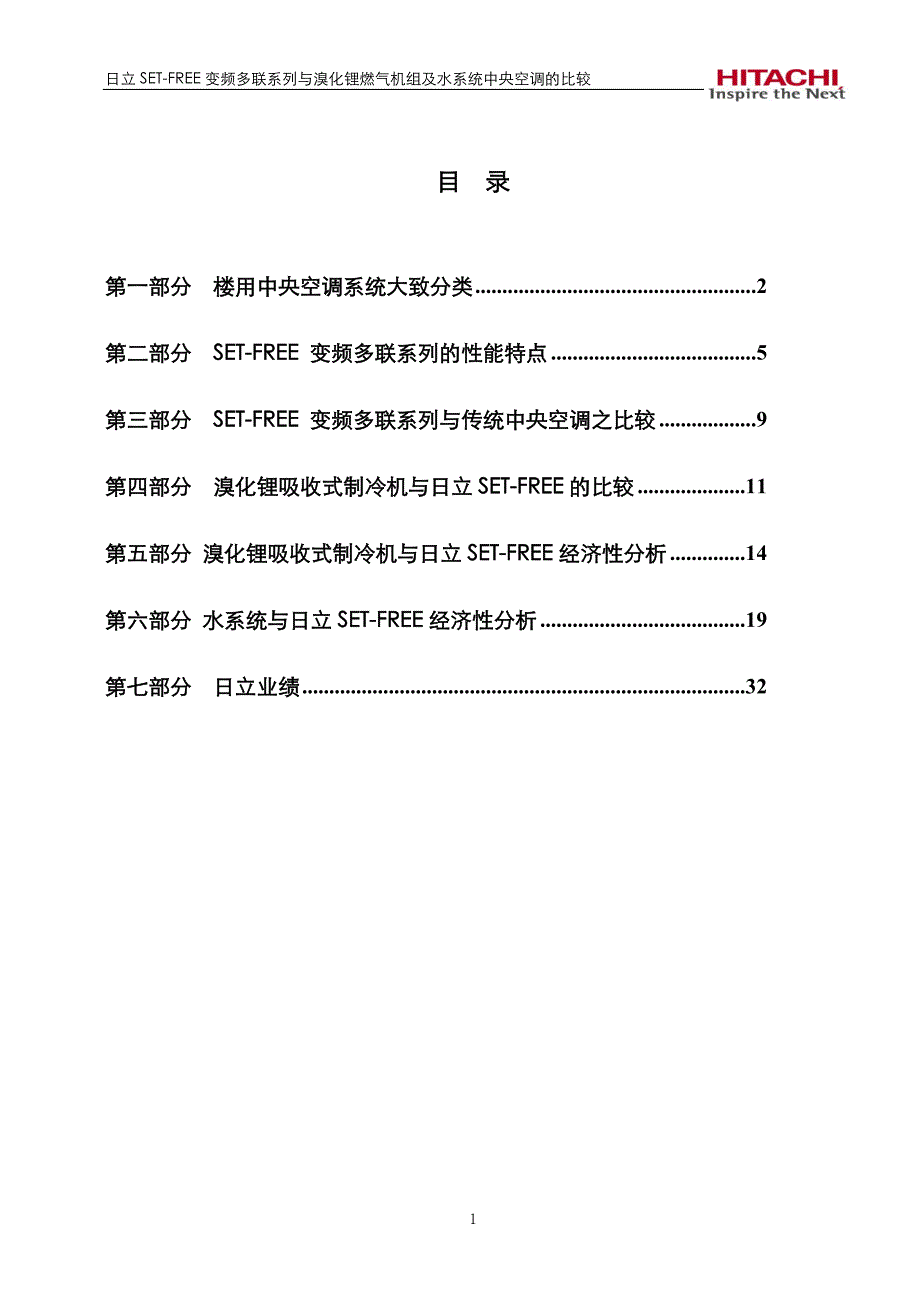

日立SET-FREE变频多联系列与溴化锂燃气机组及水系统中央空调的比较 目 录第一部分 楼用中央空调系统大致分类 2第二部分 SET-FREE 变频多联系列的性能特点 5第三部分 SET-FREE 变频多联系列与传统中央空调之比较 9第四部分 溴化锂吸收式制冷机与日立SET-FREE的比较 11第五部分 溴化锂吸收式制冷机与日立SET-FREE经济性分析 14第六部分 水系统与日立SET-FREE经济性分析 19第七部分 日立业绩 32第一部分 楼用中央空调系统大致分类一．水冷冷水机组（离心机、螺杆机、活塞机等）泵空调箱水管泵冷却塔制热用制冷用风机盘管 采用水冷式冷水机组结合冷却塔、水泵、膨胀水箱等辅助设施进行制冷运转；系统复杂采用锅炉进行制热运转；主机和室内部分的风机盘管以庞大的水管二．风冷热泵冷热水机组（螺杆机、活塞机等）泵水管风机盘管空调箱 采用风冷热泵主机结合水泵、膨胀水箱等辅助设施进行制冷（夏季）制热（冬季）运转；系统较复杂主机和室内部分的风机盘管以庞大的制冷用三．日立SET-FREE变频多联空调系统室外机系统只有室内机和室外机组成；室外机和室内机之间由细小的冷媒铜管连接；制冷和制热由一台室外机完成制热和制冷只由一台室外机完成；每台室内机都有单独的遥控器进行完善的操作和控制。
系统简单，安装方便，变频节能，安静舒适，且智能化程度非常高冷媒铜管四、 溴化锂吸收式制冷机简介1．溴化锂吸收式制冷机的基本原理溴化锂吸收式制冷机是利用不同温度下溴化锂水溶液对水蒸汽的吸收与释放来实现制冷的，这种循环要利用外来热源实现制冷，常用热源为蒸汽、热水、燃气、燃油等其中人们习惯采用热源为燃气、燃油的溴化锂热水机称为直燃机室内机2．溴化锂吸收式制冷机在我国的发展趋势溴化锂吸收式制冷机在我国的飞速发展始于80年代末，起因为“关于消耗臭氧层物资（ODS）的蒙特利尔议定书”（以下简称议定书）以及改革开放以来经济高速增长所引起的电力严重短缺所谓“议定书”的主要内容为鉴于制冷设备用的氯氟烃化合物以及其它耗臭氧层物资对大气臭氧层的破坏作用加剧，限定各国在2000年前禁止各类氯氟烃化合物的生产和使用，但又规定对于人均消费在0.3公斤以下的发展中国家，还允许这种氟化物产品延缓十年（我国属于此范围）这项约有130个缔约国签订的“议定书”意味着对以氟利昂为主要制冷剂的传统电力民用制冷机的一项重大挑战，同时也为各类溴化锂空调机的发展应用提供了绝好契机溴化锂吸收机制冷机以其可利用低品味的热能、所需电功率小、制冷剂为水以及溴化锂溶液对环境不构成破坏等特点在中央空调领域独树一帜，为满足我国严重缺电时期的空调用冷需求而受到了政府、电力部门的鼓励。
自八十年代末以来，我国的溴化锂空调生产厂已超过100家，其产品的制造水平和产量仅次于日本而位居世界前列具不完全统计，1996年国内溴化锂冷热水机组的产量约为4000台，其中直燃机占30％以上然而，正是通过对溴化锂机组的深入研究使我们得知，它毕竟是一种严重缺电时期的产物，由于它一次性能源浪费大、热力系数低、综合能耗高（蒸汽型的一次能耗为电动式的2～3倍，直燃式的约为电动式的1.6～2.1倍）、无法进行4℃以下更低温层次的制冷及直燃机衰减快、整机寿命短等致命弱点，使其虽省电却不节能，仅对于用电普遍紧张的亚洲国家、特别是原油和天然气资源丰富的国家有吸引力；而在西方发达国家，由于普遍重视环保与能源的综合效益，溴化锂机组始终无法形成主导市场的产品例如在空调机产量居世界前列的美国市场上，溴化锂机组不足整个制冷机产品的十分之一第二部分 SET-FREE 变频多联系列的性能特点SET- FREE 变频多联系列是海信日立在与日本日立株式会社空调技术全球同步的基础上推出的完全适合中国国情的变频空调系统 SET-FREE变频多联系列在技术规格、性能参数以及品质保证等方面与原装日本日立相同，它集众多优点于一身，在各方面为用户提供了更多的先进性和便利性。
一、 机型种类及系统构成方式机型种类机型种类室外机室内机四面出风嵌入式天花板内置风管式两面出风嵌入式机器外形容量5HP、8HP、10HP、16HP、20HP、30HP1HP、1.5HP、2.0HP、2.5HP、3.0HP、4HP、5HP1HP、1.5HP、2.0HP、2.5HP、3.0HP、4HP、5HP1HP、1.5HP、2.0HP、2.5HP、3.0HP、4HP、5HP系统构成方式 -------- “一拖多”◆ 室内外机50％——130% 容量配置，用户可自行选择室内机的形式和容量 （最多可连接32台室内机），以10HP为例（最多可连接12台室内机）： 室内外机130%容量配置2.52.01.51.01.03.02.53.02.52.03.02.04.03.02.01.0室内外机75%容量配置室内外机100%容量配置55室内外机125%容量配置5室内外机50%容量配置2.02.53.052.055室内机全部工作时，每台的工作容量是其额定容量的80％可进行冷量的追加◆较大规模空调场合时，室外机可以采用20HP、30HP等大容量室外机SET-FREE变频多联系列全新性能二、 系统主要特点 变频多联空调系统会根据空调环境内负荷的变化以及室内机的开启情况自动的改变空调机的运行功率，以达到节能省电的目的。
▲ SET-FREE变频多联系列室外机的能力与非变频系统相比： 制冷量增加了12% 制热量增加了12.5%▲所有室内机容量有所增强 例：140型室内机 制冷量增加12% 制热量增加14% ◆省电 ◆强力ONOFFON ◆舒适—变频控制l 变频的容量控制室外机由两台压缩机进行容量控制一台为变频压缩机，其余为普通压缩机变频压机从30—115HZ，一HZ一变频，变频级数为85围为30l 精确的温度控制电子膨胀阀会根据室内负荷变化不断调整冷媒流量，使室内舒适的温度不变 2号压缩机100%运行 SET-FREE 变频多联系列开/关控制空调100%1号压缩机变频控制温度时间15% 大 负载 小◆运转范围扩大SET-FREE 变频多联系列的室外温度运转范围与非变频系统相比，其制热时的室外最低运转温度范围由-10℃扩大到-20℃50403020100-5-15制冷43℃制热15℃-5℃-20℃应用自由◆分歧送风、两处回风， 使应用更自如◆可配合不同建筑物规模 构成最匹配的系统组合最大管长： 120米最大高低差：50米同一系统室内机之间 最大高低差：15米◆超长配管特性 使室外机摆放更随意嵌入式5HP嵌入式2.5HP风管式2.5HP▼配合不同房型采用不同回风形式。
为大小不同的房间选择容量不同的室内机;为形式或要求不同的房间选择型式不同的室内机兼顾各方面情况，作出最合理的配置▲ 两个小房间可共用一台室内机大规模中央控制底部回风后部回风控制自由50m15m100mSET-FREE变频多联系列有灵活多样的控制方式： 个别控制、成组控制、各种控制方式 的组合使用，在整体上形成大规模集 中控制通过LCD有线遥控器、中央控制器、CS-NET网络及各种控制线的使用可对多达数百台的空调室内机进行控制，大规模中央控制程度比中央空调系统更加完美节省费用 在节省初投资、运行费用以及维护费用等方面，SET-FREE变频多联系列可谓为用户考虑得十分周全，详细分析见2－3“与中央空调之比较”◆使用了Y型分歧管， 使管路连接大为简化◆引入新风 使室内空气更加清新怡人一般一拖一空调机SETFREE 安装选购的吸风装置(现地采购),可部分(约10%~15%)引入室外新鲜空气(即使在无需制冷或制暖的时期,也可以进行送风运转引入部分新鲜空气).使用Y型分歧管，一台室外机连接多台室内机时，只需一根总冷媒管从室外机引出，改变了原来需要多根冷媒管从室外机引出的情况因而大量减少了冷媒配管的用量，同时减少了施工人员的施工量。
◆故障代码显示 使故障情况一目了然◆薄型机身 更易于安装由于采用了紧凑的设计,主机厚度只有248mm, 即使天花板内部空间狭窄,仅有26.5mm也能进行安装.在LCD有线遥控器及集中遥控器上均有故障代码显示功能此项设置的目的旨在让日立产品用户在机器出现故障时用一个专业方式来报修，从而为维修创造更便捷的条件无故障代码显示 有故障代码显示 用户报修 用户报修 告知代码维修人员现场 勘查 维修人员根据 代码判断代码返回公司取相应 部件及工具 现场维修 现场维修两次出访完成 一次出访完成 维修 维修26.5cm248mm天花板内的尺寸如有35cm,即可进行室内机的安装.≥280mm 第三部分 SET-FREE 变频多联系列与传统中央空调之比较■ 详细比较部分节省费用◆节省材料费、施工费 与冷水机组的水管管径相比，SET- FREE变频多联系列 的冷媒管管径只有其1/3左右；且SET-FREE变频多联系列无水系统，所以不但省去大量管材费和设置水管的空间，同时导致大量建筑材料的节约，可为投资者和建筑商双方带来一定的利益。
PP1/3◆省空间 无需设置专用机房（泵房）， 更有效地确保空间利用◆分期安装 SET-FREE变频多联系列 自身模块化的特性使其在安装、设计中也可以。
