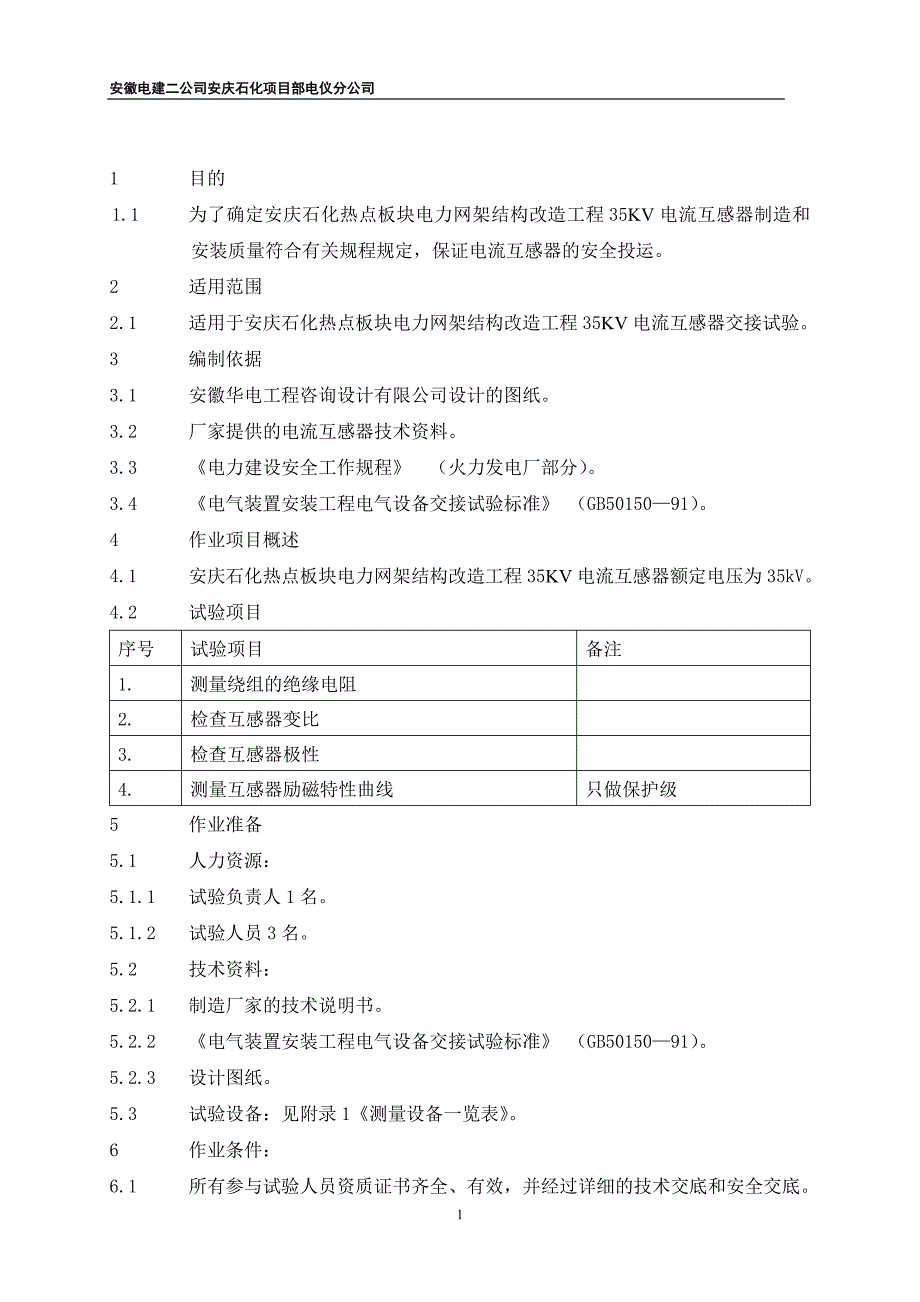

安徽电建二公司安庆石化项目部电仪分公司1 目的1.1 为了确定安庆石化热点板块电力网架结构改造工程35KV电流互感器制造和安装质量符合有关规程规定，保证电流互感器的安全投运2 适用范围2.1 适用于安庆石化热点板块电力网架结构改造工程35KV电流互感器交接试验3 编制依据3.1 安徽华电工程咨询设计有限公司设计的图纸3.2 厂家提供的电流互感器技术资料3.3 《电力建设安全工作规程》 （火力发电厂部分）3.4 《电气装置安装工程电气设备交接试验标准》 （GB50150—91）4 作业项目概述4.1 安庆石化热点板块电力网架结构改造工程35KV电流互感器额定电压为35kV4.2 试验项目序号试验项目备注1.测量绕组的绝缘电阻2.检查互感器变比3.检查互感器极性4.测量互感器励磁特性曲线只做保护级5 作业准备5.1 人力资源： 5.1.1 试验负责人1名5.1.2 试验人员3名5.2 技术资料：5.2.1 制造厂家的技术说明书5.2.2 《电气装置安装工程电气设备交接试验标准》 （GB50150—91）5.2.3 设计图纸5.3 试验设备：见附录1《测量设备一览表》6 作业条件：6.1 所有参与试验人员资质证书齐全、有效，并经过详细的技术交底和安全交底。
6.2 试验仪器合格有效6.3 电流互感器的技术文件和出厂试验报告齐全6.4 设备已到现场，安装工作基本完成6.5 现场有可靠的施工电源，现场有足够的施工空间7 作业顺序：见附图2《作业流程图》8 作业方法8.1 测量绕组的绝缘电阻：8.1.1 用2500V兆欧表测量一次绕组对二次绕组及外壳8.1.2 用2500V兆欧表测量各二次绕组对其它二次绕组及外壳8.1.3 用2500V兆欧表测量末屏对二次绕组及地8.2 变比试验：8.2.1 试验接线：A00AxQKBCTx220VACT-调压器 B-电流发生器CTx-被试电流互感器QK-开关A0，Ax-标准电流表测试电流互感器变比图 T8.2.2 检查试验接线正确，调压器处于零位8.2.3 合上电源，调节调压器，当电流升至额定值时，同时记录电流表A0、Ax的值8.2.4 调压器降至零位，断开电源8.2.5 互感器变比K=I0/Ix，测试值应与铭牌一致8.2.6 按照上述步骤，分别检查其它二次绕组的变比8.3 极性试验：8.3.1 试验接线：mVQKP1P2S1S2+-CTx DCQK-开关DC-电池CTx-被测电流互感器mV-直流毫伏电压表测试电流互感器极性图8.3.2 检查接线正确。
8.3.3 合上开关瞬间，记录仪表的偏转方向8.3.4 仪表指针向正方向偏转，P1和S1为同极性8.4 励磁特性曲线试验：8.4.1 试验接线：VA CTx QK T QK-开关T-调压器A-万用表V-万用表CTx-被测电流互感器测试电流互感器励磁特性曲线图8.4.2 检查试验接线正确，调压器位于零位8.4.3 该试验只测试保护级二次线圈的特性8.4.4 以电流数值为参考调节电压，曲线应做到饱和点，如果作不到饱和点，电压做到1kV8.4.5 只能单方向调节电压，否则应重新试验8.4.6 合上电源，均匀调节电压，同时记录电流表和电压表的数值8.4.7 测量数据与出厂值比较应无明显差别9 工艺质量及计量要求：见附录3《测量要求、计量要求转换及能力分析表》，附录4《测量过程控制计划》10 质量记录：见附录1《测量设备一览表》11 采用的新技术、新材料、新工艺：没有12 安全管理、文明施工及环境保护12.1 安全管理：见附录5《安全风险分析表》。
12.2 文明施工：试验设备摆放整齐，试验接线可靠美观，不用的测试线放包里12.3 环境保护：废弃白布、乙烯带等设专人保管，废料分类处理13 附录13.1 附录1《测量设备一览表》13.2 附录2《作业流程图》13.3 附录3《测量要求、计量要求转换及能力分析表》13.4 附录4《测量过程控制计划》13.5 附录5《安全风险分析表》附录1测量设备一览表编号：W-320-EL- -041序号设备代号设备名称最大允许误差/不确定度等级确认有效期环境条件备注1.电试A-009绝缘电阻测试仪10级2006-4-10常温2.电试B-008交直流电流表0.5级2005-11-10常温3.电试B-035数字万用表0.5级2006-6-14常温4.电试C-092单相试验装置/2007-1-3常温复核人： 记录人： 日期：附录2电流互感器交接试验作业流程图准备检查极性结束测量绝缘电阻试验结论试验报告检查变比测量励磁特性2 附录3 测量要求、计量要求转换及能力分析表序号测量要求计量要求测量设备配备能力分析评价过程（工序）名称测量参数名称范围及精度选择测量设备名称、型号测量范围准确度或分度值应配数实配数能力指数或确认状况能力评价备注1.检查变比电流额定值交直流电流表，T19-A0-5A0.5级11确认合格满足要求2.检查变比电流0-5A数字万用表，FLUKE1870-5A0.5级11确认合格满足要求3.测量绝缘电阻电阻0-2000MΩ绝缘电阻测试仪，KD26770-10000MΩ10级11确认合格满足要求附录4 测量过程控制计划控制过程编号过程（工序）名称测量参数名称范围及精度主要测量设备控制方法频次执行人备注1.测量绝缘电阻电阻0-2000MΩ绝缘电阻测试仪比对1席新浩- 9 - 8附表5 安全风险分析表序号作业活动危险因素可能导致的事故采取措施1.施工用电配电盘内漏电保护器失灵、设备防护套不全，导体裸露触电、人员伤亡正确使用电源线，并设专人检查2.高压试验高压试验设备的外壳未接地或接地不可靠触电、人员伤亡高压试验设备的外壳接地良好可靠，设专人检查3.高压试验试验区域未设拉绳触电、人员伤亡高压试验区域设安全拉绳，向外悬挂“止步，高压危险”标志牌，并设专人警戒4.绝缘测试试验结束，试品未放电触电试验结束，试品充分放电，放电时间不得小于5分钟。
