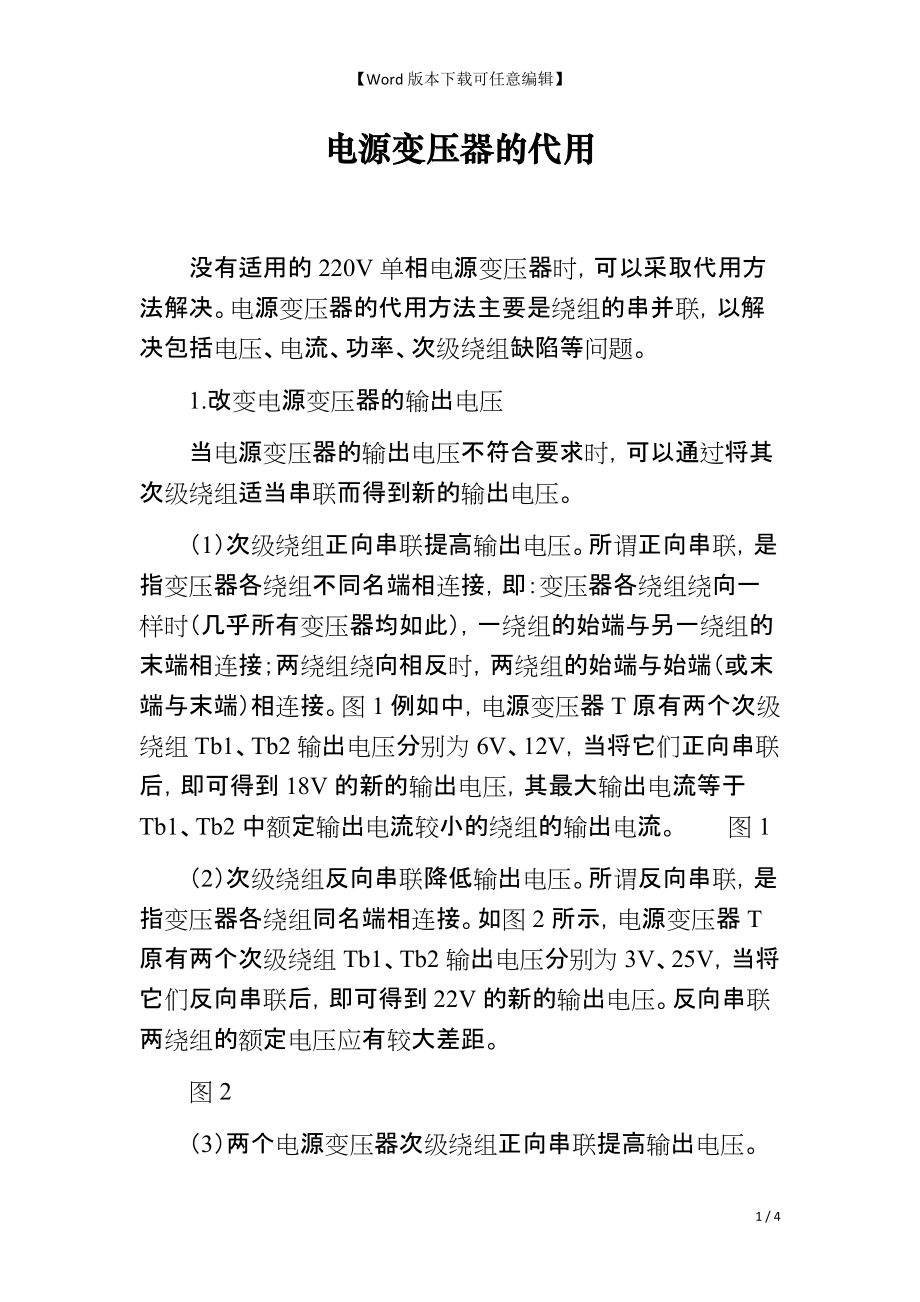

Word版本下载可任意编辑】 电源变压器的代用 没有适用的220V单相电源变压器时，可以采取代用方法解决电源变压器的代用方法主要是绕组的串并联，以解决包括电压、电流、功率、次级绕组缺陷等问题 1.改变电源变压器的输出电压 当电源变压器的输出电压不符合要求时，可以通过将其次级绕组适当串联而得到新的输出电压 （1）次级绕组正向串联提高输出电压所谓正向串联，是指变压器各绕组不同名端相连接，即：变压器各绕组绕向一样时（几乎所有变压器均如此），一绕组的始端与另一绕组的末端相连接；两绕组绕向相反时，两绕组的始端与始端（或末端与末端）相连接图1例如中，电源变压器T原有两个次级绕组Tb1、Tb2输出电压分别为6V、12V，当将它们正向串联后，即可得到18V的新的输出电压，其最大输出电流等于Tb1、Tb2中额定输出电流较小的绕组的输出电流 图1 （2）次级绕组反向串联降低输出电压所谓反向串联，是指变压器各绕组同名端相连接如图2所示，电源变压器T原有两个次级绕组Tb1、Tb2输出电压分别为3V、25V，当将它们反向串联后，即可得到22V的新的输出电压反向串联两绕组的额定电压应有较大差距。
图2 （3）两个电源变压器次级绕组正向串联提高输出电压如图3所示，电源变压器T1、T2输出电压均为12V，将它们的初级并联接入220V电源，它们的次级正向串联后即可获得24V的输出电压连接中须注意识别各绕组的同名端，不能接错 图3 2.提高电源变压器的输出电流 将电源变压器的次级绕组并联使用，可以提高变压器的输出电流并联的各绕组其额定输出电压必须一致 （1）同一变压器次级绕组的并联如图4所示，电源变压器T具有两个输出电压12V、额定电流1A的次级绕组Tb1、Tb2，将它们同名端相接（始端与始端、末端与末端相接）并联后，即可将输出额定电流提高到2A 图4 （2）不同变压器次级绕组的并联如图5所示，电源变压器T1和T2分别具有输出电压15V、额定电流1.5A的次级绕组T1b、T2b，将T1与T2的初、次级均同名端相接并联后，即可将输出额定电流提高到3A 图5 3.增大电源变压器的功率 当一个电源变压器的额定功率不能满足要求时，可以用两个或两个以上一样的电源变压器并联使用，以获得较大输出功率。
例如，缺少100W的电源变压器，可以用两个60W、次级绕组均符合要求的变压器并联代用，如图6所示两个较小功率变压器的效率比一个较大功率变压器的效率要低一些，因此，并联的两个变压器的功率之和，应稍大于需要的功率值 图6 4.增加电源变压器的次级绕组 当电源变压器的次级绕组数量缺陷时，可以同时使用两个或更多电源变压器图7例如中，两个电源变压器T1、T2同时使用，可以等效为一个次级多绕组变压器TT1、T2所有的次级绕组都是等效变压器T的次级绕组 图7 5.电源变压器各绕组同名端的识别 电源变压器的串并联使用，首要的是搞清楚各绕组的同名端，可用以下方法识别 （1）交流电压判断法首先用万用表交流电压挡测量出电源变压器各个次级绕组的空载电压，然后将两个次级绕组串联起来再测量其电压如果测得的电压值为该两次级绕组空载电压之和，则其为正向串联，各绕组同名端如图4-141(a)所示如果测得的电压值为该两次级绕组空载电压之差，则其为反向串联，各绕组同名端如图4-141(b)所示 （2）直流脉冲判断法检测电路如图4-142所示，将万用表置于直流电压最小挡，两表笔接于某一次级绕组两端。
当快速按一下按钮SB时（相当于给变压器初级输入一直流脉冲），万用表表针应有摆动当检测各绕组表针摆动方向一致时，说明红（或黑）表笔所接为同名端 4 / 4。
