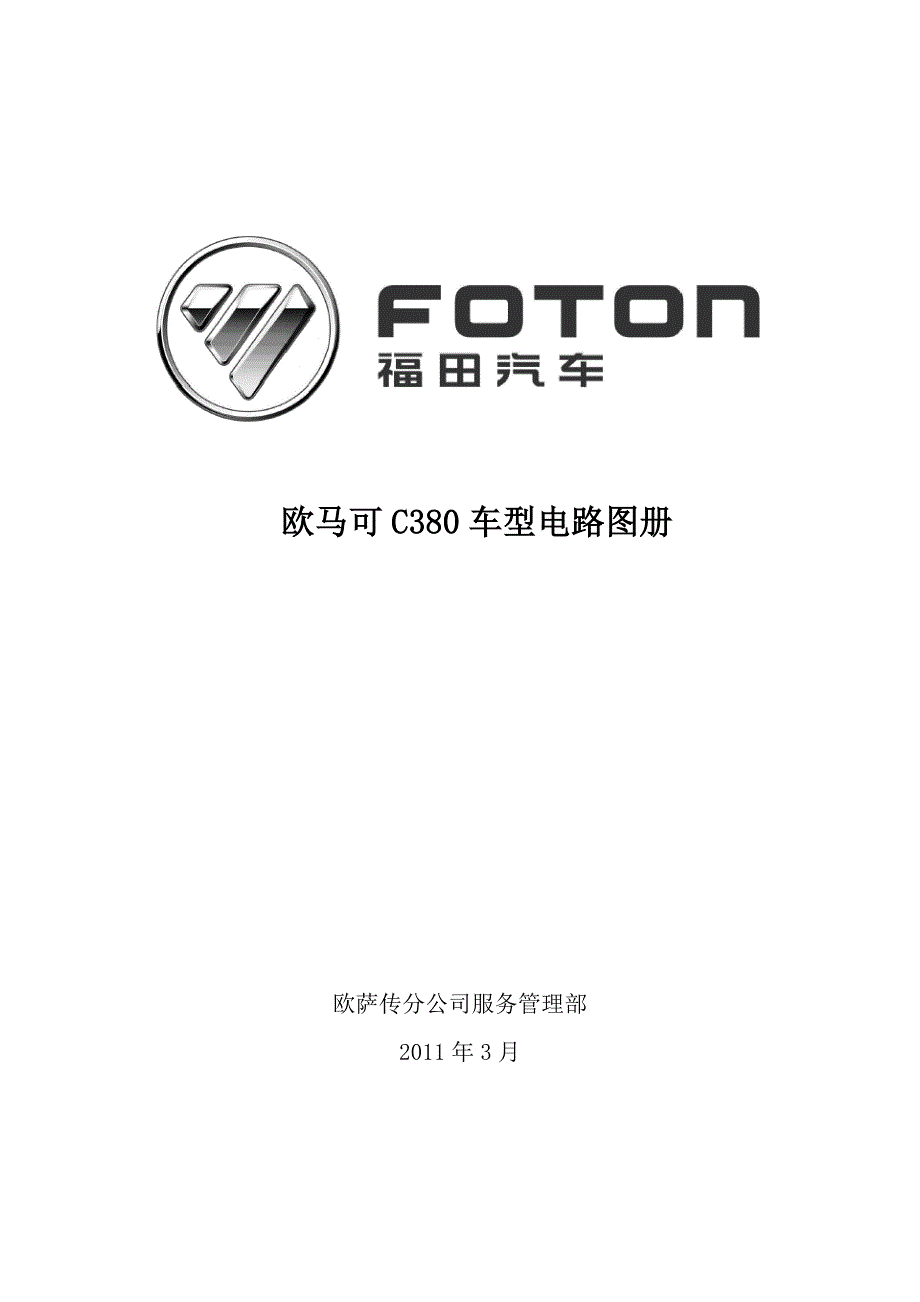

欧马可C380车型电路图册欧萨传分公司服务管理部2011年3月目录一、 安装位置介绍1. 地线安装位置介绍2. 保险、继电器盒安装位置介绍3. 电脑板控制器模块安装位置介绍二、 电路图系统1. 电源系统2. 仪表系统3. 空调系统4. 功能灯光、雨刮、倒车雷达、喇叭等系统5. 中控锁、电动窗系统6. 夜间灯光系统7. 前雾灯、小灯、室内照明灯、音响等系统8. ABS控制工作电器系统9. 后处理进化系统10. 发动机控制系统一、 安装位置介绍1. 地线安装位置介绍G5点：车身前地板底部G4点：车架前部一横梁上，ABS搭铁线、底盘线束搭铁线、车身搭铁线共点固定G3点：发动机搭铁线位置在左纵梁车身支架附近，纵梁腹面G2点：蓄电池负极搭铁线点位G1点：车架尾部右纵梁腹面2. 保险、继电器盒安装位置介绍车身继电器盒安装在仪表板右下方预热继电器盒安装在右纵梁内侧或右车身支架上主继电器盒安装在电瓶支架上后处理继电器盒安装在死横梁或左纵梁上 车身继电器安装说明主继电器盒继电器安装说明 后处理继电器盒继电器安装说明3. 电脑板控制器模块安装位置介绍ABS控制器：气刹车ABS控制器安装在驾驶室前围板内侧；液刹车ABS控制器安装在一横梁后侧后处理DCU安装在尿素管后侧部位发动机ECM安装在三横梁后侧左纵梁上三、 电路图系统1.电源系统2.仪表系统3.空调暖风系统4.功能灯光、雨刮、倒车雷达、喇叭等系统5.中控锁、电动窗系统6.夜间灯光系统7.前雾灯、小灯、室内照明灯、音响等系统8.ABS控制工作电器系统9.后处理进化系统10、发动机控制系统。
