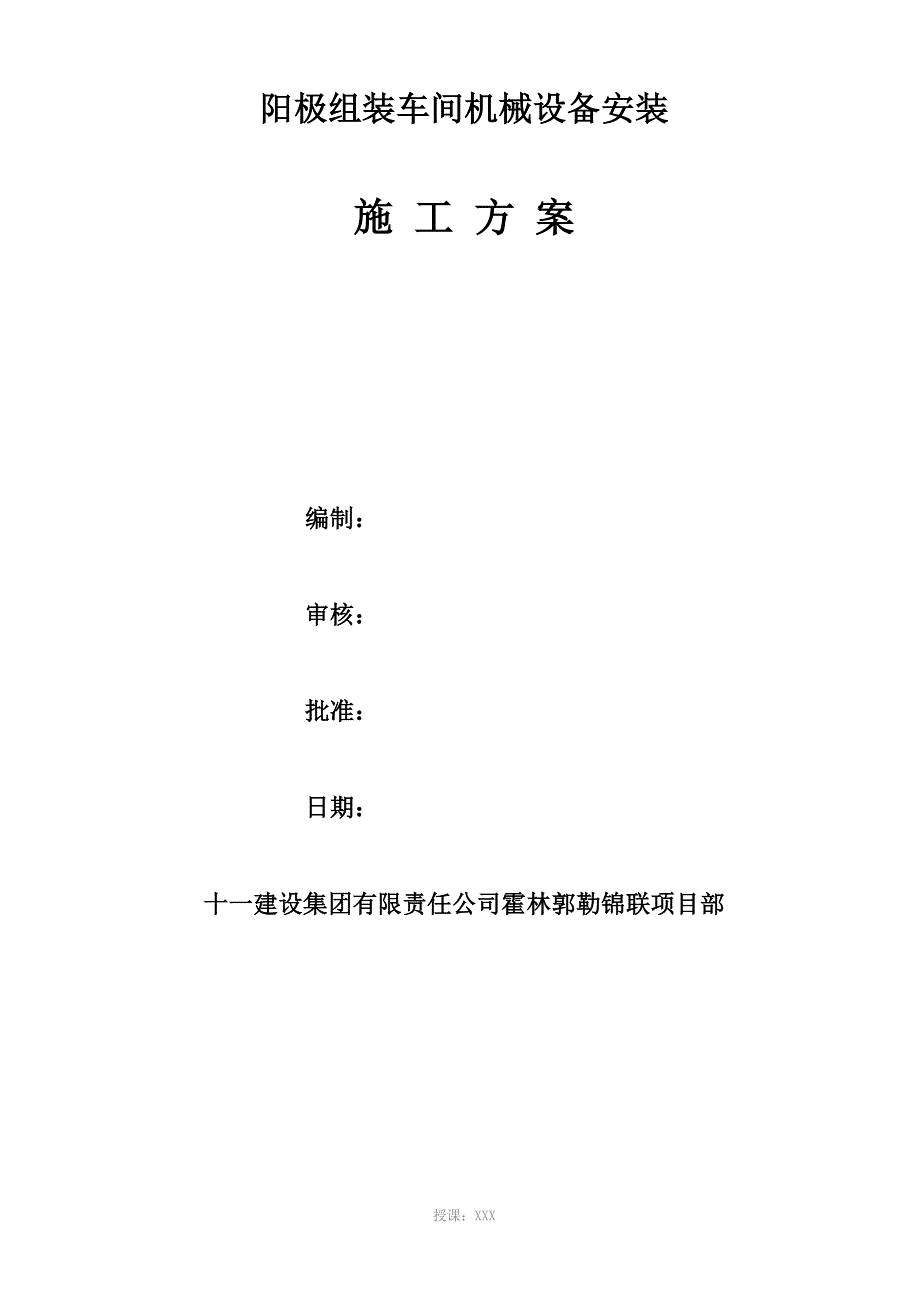

阳极组装车间机械设备安装 施 工 方 案编制：审核：批准：日期：十一建设集团有限责任公司霍林郭勒锦联项目部授课：XXX目 录一、 工程概况………………………………………… 1二、 施工部署………………………………………… 1三、 主要设备的安装方法…………………………… 2四、 质量保证措施…………………………………… 14五、 安全保证措施…………………………………… 15六、 进度保证措施…………………………………… 16七、 文明施工措施…………………………………… 16八、 保修服务………………………………………… 16九、 主要工机具需用计划………………………… 17十、 劳动力需用计划………………………………… 18十一、 主材需用计划……………………………… 18授课：XXX1、工程概况1.1工程简介阳极组装车间是电解铝工艺重要配套车间车间内各种设备有30多台，主要设备有装卸站、电解质清理机、残极压脱机、磷铁环压脱机、磷铁环清理机、铝导杆校直机、导杆清刷机、涂石墨装置、钢爪烘干机、布袋除尘器及胶带输送机等为了将如此多的设备，保质保量的按期安装完成，特制定此方案。
1.2编制依据a. 阳极组装车间施工图(图号:DG1123-20LY1)b.《机械设备安装工程施工及验收通用规范》GB50231-2009c.《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010d.《连续输送设备安装工程施工及验收规范》GB50275-98e.《现场设备、工业管道焊接工程施工及验收规范》GB50236-20112、施工部署2.1质量目标分部工程:合格率 100％,优良率 80％分项工程:合格率 100％,优良率 80％2.2质量控制点 设备安装中心、标高、水平度,各种配合、连接部件的安装精度各种管路的焊接质量2.3主要设备的吊装方法 阳极车间主要大件设备有磷铁环压脱机3台（25吨/台）,残极压脱机2台（20吨/台），自动电解质清理机2台（30吨/台）这几台设备重量重，且受厂房空间位置限制，不能用吊车直接就为于设备基础上需要从车间门口用拖排滚杠及卷扬机配合拖运至基础边，然后用抱杆就为安装其他设备可以通过人工及小型吊具就位安装授课：XXX3、 主要设备的安装方法3.1装卸站、电解质清理机、残极、磷铁环压脱等机械设备安装以上设备阳极组装车间的主要设备，当链式运输机安装定位后，以它的实际中心和标高作为安装基准才能安装这些设备，才能保证整个阳极组装系统整体划一。
这些设备是整体或者散件运到安装现场，所以设备安装工程应从设备开箱起，经组装、找正、调平、检验有关的安装精度和几何精度、空负荷试运转合格、负荷试运转合格至工程验收为止3.1.1基础复测、验收和设备开箱检查：设备基础的尺寸，位置等质量要求，应符合附录一的要求，设备安装前应按该要求进行复验设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位的表面应凿平设备开箱，应在建设单位（甲方、业主或监理单位）有关人员参加下，按下列项目进行检查，并应作出记录设备及其零、部件和专用工具，均应妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失3.1.2设备就位安装按施工图和有关建筑物的轴线或边缘线和标高线，划定安装的基准线与地面设备有连接、衔接或排列关系的部位，划定共同的安装基准线埋设一般的或永久性的中心标板或基准点平面位置安装基准线与基础实际轴线或与厂房墙（柱）的实际轴线或边缘线距离的允许偏差为授课：XXX±20mm设备定位基准的面、线或点对安装基准线的平面位置允许偏差为±2mm和标高的允许偏差为±1mm设备找正、调平的定位基准面、线或点确定后，设备的找正、调平均应在给定的测量位置上进行检验；复验时亦不得改变原来的位置。
设备的找正、调平的测量位置，当设备随机文件无规定时，宜用设备的主要工作面部件和加工精度较高的表面3.1.3地脚螺栓、垫铁和灌浆地脚螺栓埋设预留孔中的地脚螺栓应符合下列要求：地脚螺栓在预留孔中应垂直，无倾斜地脚螺栓任一部分离孔壁的距离a应大于15mm(图3－1)；地脚螺栓底端不应碰孔底1－地坪或基础；2－设备底座底面；3－内模板；4－螺母；5－垫圈；6－灌浆层斜面；7－灌浆层；8－成对斜垫铁；9－外模板；10－平垫铁；11－麻面；12－地脚螺栓授课：XXX图3－1 地脚螺栓、垫铁和灌浆地脚螺栓上的油污和氧化皮等应清除干净，螺纹部分应涂少量油脂螺母与垫圈、垫圈与设备底座间的接触均应紧密拧紧螺母后，螺栓应露出螺母，其露出的长度宜为螺栓直径的 1／3～2／3应在预留孔中的混凝土达到设计强度的75％以上时拧紧地脚螺栓，各螺栓的拧紧力应均匀设备基础浇灌预埋的地脚螺栓应符合下列要求：一、 地脚螺栓的坐标及相互尺寸应符合施工图的要求，设备基础尺寸的允许偏差应符合附录一的规定二、 地脚螺栓露出基础部分应垂直，设备底座套入地脚螺栓应有调整余量，每个地脚螺栓均不得有卡住现象3.1.4垫 铁找正调平设备用的垫铁应符合通用机械设备安装规范、设计或设备技术文件的要求。
当设备的负荷由垫铁组承受时，垫铁组的位置和数量，应符合下列要求：每个地脚螺栓旁边至少应有一组垫铁垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方授课：XXX相邻两垫铁组之间的距离宜为500～1000mm每一垫铁组的面积，应根据设备负荷，按下式计算：A≥C式中 A――垫铁面积(mm2)；Q1――由于设备等的重量加在该垫铁组上的负荷(N)；Q2――由于地脚螺栓拧紧所分布在该垫铁组上的压力(N)，可取螺栓的许可抗拉力；R――基础或地坪混凝土的单位面积抗压强度(MPa)，可取混凝土设计强度；C——安全系数，宜取1.5～3设备底座有接缝处的两侧应各垫一组垫铁使用斜垫铁或平垫铁调平时，应符合下列规定：一、 承受负荷的垫铁组，应使用成对斜垫铁，且调平后灌浆前用定位焊焊牢，钩头成对斜垫铁(图3－2)能用灌浆层固定，牢固的可不焊 (a)上块 (b)下块图3－2 钩头成对斜垫铁二、 承受重负荷或有较强连续振动的设备，宜使用平垫铁授课：XXX每一垫铁组宜减少垫铁的块数，且不宜超过5块，并不宜采用薄垫铁。
放置平垫铁时，厚的宜放在下面，薄的宜放在中间且不宜小于2mm，并应将各垫铁相互用定位焊焊牢，但铸铁垫铁可不焊每一垫铁组应放置整齐平稳，接触良好设备调平后，每组垫铁均应压紧，并应用手锤逐组轻击听音检查对高速运转的设备，当采用0.05mm塞尺检查垫铁之间及垫铁与底座面之间的间隙时，在垫铁同一断面处以两侧塞入的长度总和不得超过垫铁长度或宽度的1／3设备调平后，垫铁端面应露出设备底面外缘；平垫铁宜露出10～30mm；斜垫铁宜露出10～50mm垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心安装在金属结构上的设备调平后，其垫铁均应与金属结构用定位焊焊牢3.1.5 灌 浆预留地脚螺栓孔或设备底座与基础之间的灌浆，应符合所在国家现行标准的规定预留孔灌浆前，灌浆处应清洗洁净；灌浆宜采用细碎石混凝土；其强度应比基础或地坪的混凝土强度高一级；灌浆时应捣实，并不应使地脚螺栓倾斜和影响设备的安装精度当灌浆层与设备底座面接触要求较高时，宜采用无收缩混凝土或水泥砂浆灌浆层厚度不应小于25mm仅用于固定垫铁或防止油、水进入的灌浆层，且灌浆无困难时，其厚度可小于25mm灌浆前应敷设外模板外模板至设备底座面外缘的距离(图3－6)不宜小于60mm。
模板拆除后，表面应进行抹面处理当设备底座下不需全部灌浆，且灌浆层需承受设备负荷时，应敷设内模板授课：XXX3.1.6清洗和装配装配前应了解设备的结构、装配技术要求对需要装配的零、部件配合尺寸、相关精度、配合面、滑动面应进行复查和清洗处理，并应按照标记及装配顺序进行装配当进行清洗处理时，应按具体情况及清洗处理方法先采取相应的劳动保护和防火、防毒、防爆等安全措施设备及零、部件表面当有锈蚀时，应进行除锈处理，其除锈方法可按所在国家规范选用装配件表面除锈及污垢清除宜采用碱性清洗液和乳化除油液进行清洗碱性清洗液和乳化除油液应符合所在国家规范的规定清洗设备及装配件表面的防锈油脂，宜采用下列方法：一、对设备及大、中型部件的局部清洗，宜采用所在国家现行规范标准清洗剂进行擦洗和涮洗；金属清洗剂应符合所在国家规范的规定二、对中、小型形状较复杂的装配件，可采用相应的清洗液浸泡，浸洗时间随清洗液的性质、温度和装配件的要求确定，宜为2—20min，且宜采用多步清洗法或浸、涮结合清洗；采用加热浸洗时，应控制清洗液温度；被清洗件不得接触容器壁三、对形状复杂、污垢粘附严重的装配件宜采用溶剂油、蒸汽、热空气、金属清洗剂和三氯乙烯等清洗液进行喷洗；对精密零件、滚动轴承等不得用喷洗法。
四、当对装配件进行最后清洗时，宜采用超声波装置，并宜采用溶剂油、清洗汽油、轻柴油、金属清洗剂和三氯乙烯等进行超声波清洗授课：XXX五、对形状复杂、油垢粘附严重、清洗要求高的装配件，宜采用溶剂油、清洗汽油、轻柴油、金属清洗剂、三氯乙烯和碱液等进行浸－喷联合清洗设备加工表面上的防锈漆，应采用相应的稀释剂或脱漆剂等溶剂进行清洗在禁油条件下工作的零、部件及管路应进行脱脂，脱脂后应将残留的脱脂剂清除干净脱脂剂宜符合所在国家规范的规定设备零、部件经清洗后，应立即进行干燥处理，并应采取防锈措施清洗后，设备零、部件的清洁度，应符合下列要求：一、当采用目测法时，在室内白天或在15～20W日光灯下，肉眼观察表面应无任何残留污物 二、当采用擦拭法时，用清洁的白布(或黑布)擦拭清洗的检验部位，布的表面应无异物污染三、当采用溶剂法时，用新溶液洗涤，观察或分析溶剂中应无污物、悬浮或沉淀物四、将清洗后的金属表面用蒸馏水局部润湿，用精密pH试纸测定残留酸碱度，应符合其设备技术要求设备组装时，一般固定结合面组装后，应用0.05mm塞尺检查，插入深度应小于20mm，移动长度应小于检验长度的1／10；重要的固定结合面紧固后，用0.04mm塞尺检查，不得插入；特别重要的固定结合面，紧固前后均不得插入。
设备上较精密的螺纹连接或温度高于200℃条件下工作的连接件及配合件等装配时，应在其配合表面涂上防咬合剂，防咬合剂宜符合所在国家规范的规定带有内腔的设备或部件在密封前，应仔细检查和清理，其内部不得有任何异物授课：XXX对安装后不易拆卸、检查、修理的油箱或水箱，装配前应作渗漏检3.2 胶带输送机安装3.2 施工工艺流程施工准备测量放线机架安装驱动装置安装托辊安装输送带布放输送带连接附件安装滚筒安装试 车3.3 工艺操作过程3.3.1测量放线用经纬仪确定输送机纵向中心线，与基础实际轴线偏差应不大于±20mm放出滚筒轴线，同时引出母线投影线，以便安装时测量滚筒与纵向中心线的垂直度。
