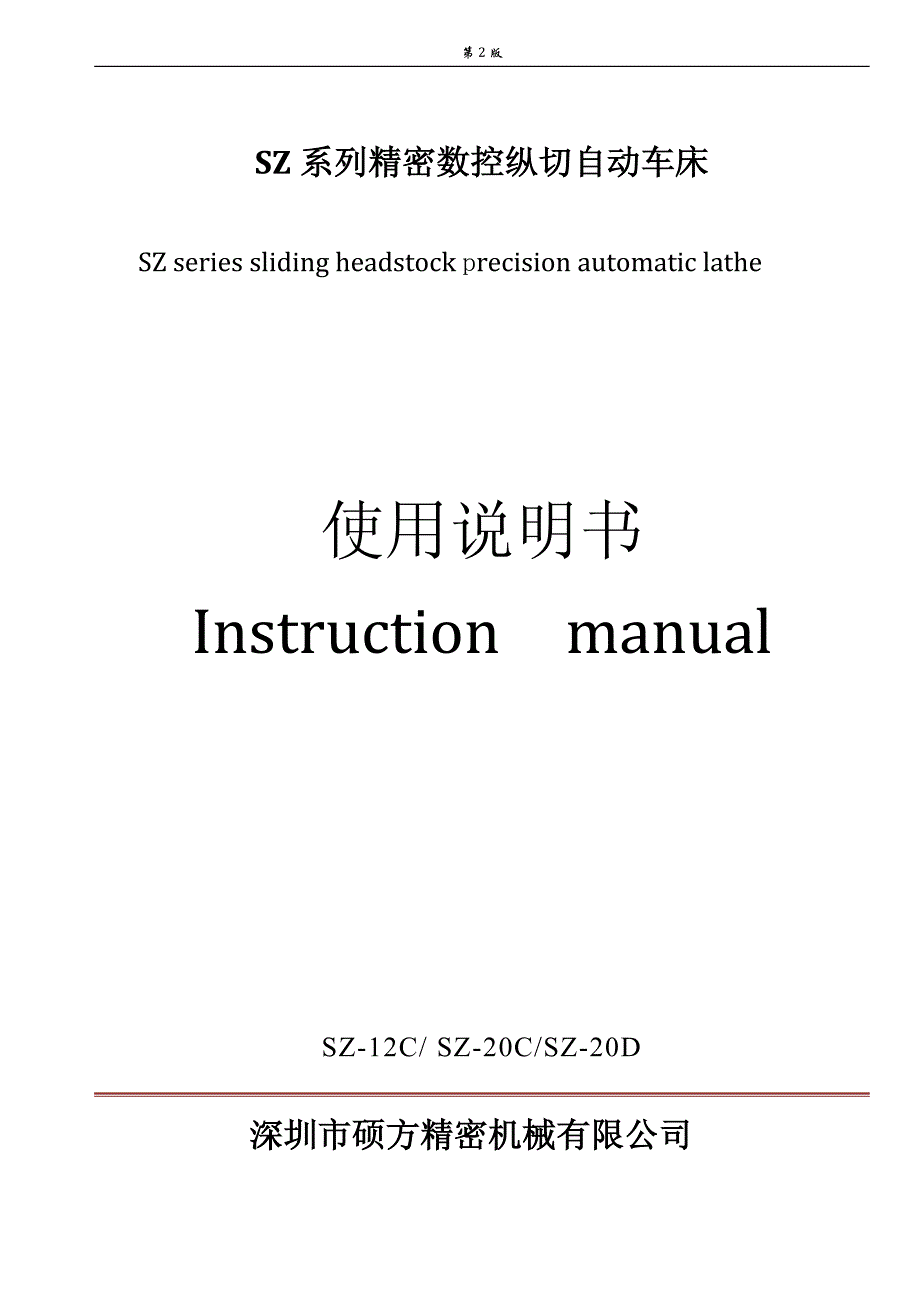

第 2 版 SZ 系列系列精密数控精密数控纵切自动车床纵切自动车床 SZ series sliding headstock precision automatic lathe 使用说明书 Instruction manual SZ-12C/ SZ-20C/SZ-20D 深圳市硕方精密机械有限深圳市硕方精密机械有限公公司司 1 目目 录录 第一章 概 要.4 第二章 机床的占地、 搬运及安装5 2.1 设置场所的注意事项5 2.2 机床的安装安全处置6 2.3 机床搬运.6 2.4 机床的点检及清洁8 2.5 机床的安装.8 第三章 安 全 10 3.1 警告标志 .10 3.2 作业开始之前的注意事项.11 3.3 运转过程中的注意事项.12 3.4 维护、检修中的注意事项.12 第四章 机床的结构、主传动系统及参数13 4.1 走心机结构13 4.1.1 单主轴机床总体结构13 4.2 机床的特性、刀具布局及参数.14 4.2.1 机床特性14 4.2.2 机床的刀具布局.14 4.2.3 机床的主要技术参数.14 4.3 主轴系统.18 4.4 直线导轨与丝杆副.19 2 4.4.1 滚珠直线导轨.19 4.4.2 滚珠丝杠副系.19 4.5 走心机的同步装置20 4.5.1 花键轴型同步装置20 4.5.2 套筒型同步装置20 4.6 走心机的导套形式21 4.6.1 无导套型.21 4.6.2 固定导套型22 4.6.3 旋转导套型23 4.7 动力铣头系统的结构及维护23 4.7.1 SSC0710 型动力头24 4.7.2 SSC0907 型动力头25 4.7.3 SSC1010 型动力头26 4.7.4 SSE0407 型动力头26 第五章 系统操作说明28 5.1 机能族群选择键.28 5.2 文字符号键及编辑键.29 5.3 控制区操作.30 第六章 机床的点检、调整与检查.36 6.1 定期点检项目36 6.1.1 日常点检项目（开始作业前的项目确认）.36 6.1.2 每月点检项目（每月点检、补充项目）37 6.1.3 每 3 个月点检项目 （每 3 个月点检、补充项目） .37 6.1.4 每 6 个月点检项目37 3 6.1.5 每年点检项目（每年点检、补充项目）38 6.2 主轴弹簧夹头的更换.38 6.3 主轴弹簧夹头的夹紧力调整及拨爪的更换39 6.3.1 主轴弹簧夹头的夹紧力调整39 6.3.2 主轴拨爪的更换41 6.4 机床的冷却46 6.5 送料机及加工材料的选用46 第七章 程序48 7.1 字符、地址、程序段 48 7.2 单系统标准 M 代码功能说明.48 7.3 单系统程序例.49 7.3.1 外圆、钻孔、镗孔车50 7.3.2 侧铣、倒角、钻孔、攻牙52 7.3.3 长料加工54 7.3.4 铣削螺纹槽56 第八章 机床电气系统57 8.1 机床电气容量要求57 8.2 机床送电57 8.3 电气元部件的保养57 8.4 机床电气图58 附录 1 主轴夹头、导套图纸71 附录 2 用户意见征询表76 4 第一章第一章 概概 要要 硕方 SZ 系列数控纵切自动车床(俗称走心机)，采用内藏式电主轴，具有高精密、高速稳定的性能，可实 现车、铣、镗、绞、钻、攻等复合加工，广泛应用于汽车、电子通讯、办公自动化、医疗器械、航空航天、家 电等行业的小型精密零件的复合加工，特别适合于细长轴类零件的加工，具有如下特点： 车削功能-----能车削加工外圆、圆弧、锥面、球面、端面、外径公/英制螺纹、切槽、滚花、推拉槽等工 序。
侧面铣削功能-----侧面动力加工系统，具备零件圆周方向的复合加工功能，如铣削多面体、铣槽、铣网 纹斜槽、铣曲面弧形、侧面钻孔及刚性攻丝、刻字等多项复合加工工序 端面铣削功能-----选配端铣动力头，可以进行端面偏心孔的加工（钻孔、攻丝、倒角、绞孔等）及偏心 凸轮加工（SZ-20C3/D3 机型具备此功能）. 端面固定刀座-----配有固定圆刀座，适用于对零件端面中心孔的钻孔、攻丝、车削内公/英制螺纹，还可 对内孔进行精镗加工 机床可以加工的材料范围非常广泛铜、铝等有色金属，易车铁、不锈钢，如 sus303、sus314、sus416 等、45#、40Cr、钛合金、纯钨(HRC60 的硬度)等材料都适应加工 本说明书可以让客户深入了解硕方公司 SZ 系列精密数控纵切自动车床的结构、功能，掌握机床的正确使 用和维护方法因此相关人员必须先阅读本说明书及随机配套的其它资料之后，才能进行机床的操作及维护 5 第二章第二章 机床的占地、机床的占地、搬运及安装搬运及安装 本章节介绍了如何挑选合适的安装场地，如何安全地进行机床搬运、安装，安装前需要做哪些工作在工 作之前，请务必仔细地阅读本章节。
2.1 设置场所的注意事项设置场所的注意事项 （1）机床周围应提供足够空间便于送料、清除切屑及维护，机床的占地请参照下图 （2）机床不可暴露于强烈的气温变化环境中 6 （3）机床不得暴露在尘埃和阳光直射下，或者放置于通风孔或热源处，或潮温的环境 （4）工作场地应通风良好，防止温度过高或过低，工作室常温请保持在 5～30°C 之 间,湿度应保持在 30%～70%RH 2.2 机床的安装安全机床的安装安全处置处置 （1）电源线使用专用设备电源线与其他产生高频噪声的机器设备的电源线分开安装 安装地点，将机床安装于离其他产生高频噪声机器设备至少 20m 的地方 （2）机床的接地 使用 4mm2 的单芯铜线接地，并与其他机器设备分别接地机床的接地阻抗应为 100Ω以 下(三级接地操作).如果机床被装于产生高频噪声的设备附近,在机床 5m 范围内安装一只独立的接地 端子机床的地面阻抗应为 100Ω左右产生高频噪声的设备如：电弧焊接机、高频干燥机、电火花 机、中高超音频淬火设备、振动设备等 2.3 机床机床搬运搬运 搬运机床时应特别小心，机床的坠落或倒置可能引起伤亡建议使用 3 吨以上叉车或者吊车。
（1）起吊机 用起吊机时，先按照上图操作，然后用专用吊具吊起机床 7 用吊带按照图上所示吊起机床，注意防止压伤机床钣金 （2）叉车 叉车的双臂长度不得小于 1000mm，靠升降架端垫一块 20mm 厚木板及厚纸板夹衬，以避免伤害机床外 观油漆表面确保一至二名协助人员与叉车司机一起参与搬运工作，以免机床突出部分不受损伤 将叉车垫座放在上图位置，然后用叉车从垫座底面和机床底面的空间插入 8 2.4 机床的机床的点检及清洁点检及清洁 机床送达贵公司（厂）时请检查下列事项机床送达贵公司（厂）时请检查下列事项： （1）机械有无破损 （2）本机固定组装件及随机附属配套件有无缺件 （3）清理运输过程中的包装附属物 （4）清洗光滑表面部分涂有的防锈油，请用柔软的布类及油性液体擦洗 （无论情况如何，都不能使用有挥发性溶剂及锋利器物擦削 （5）按装箱单清点随机附件、特殊附件及有注明的说明书和随机技术资料 2.5 机床的机床的安装安装 （1）用叉车将机床搬运至安装地点粗调垫铁，安装高度以能将切削油箱移入为准 （2）除去封在门或控制箱等处的胶带，取下垫在 LCD 处气泡垫等保护性材料 （3）安装报警灯，请按线码编号接好线。
（4）清洁机床各个部位： 机床可能在运输期间被诸如灰尘、泥土和沙子等杂质污染，启动机床运行之前，必须确认状态，被污染的 状态下请不要运行机床使用干布块或粘上汽油（中性）的布块小心地擦拭灰尘 注意注意 切勿使用压缩空气切勿使用压缩空气去除灰尘， 因为配件之间的缝隙口处的杂质去除灰尘， 因为配件之间的缝隙口处的杂质 会被吹进缝隙之中， 在运行过程中可能损坏精密滑动面及加快传动会被吹进缝隙之中， 在运行过程中可能损坏精密滑动面及加快传动 部件的磨损部件的磨损 （5）水平调试使用精密条式水平仪，将水平仪分别放置在 Z 轴导轨的前后两端，调整 9 垫铁，使水平仪平衡在一格之内正常使用情况下，应每 6 个月要复查一次 （6）接上电源电缆和接地线； 危险危险 确保车间电源输出的断路器和机床的主断路器停止工作， 不做到确保车间电源输出的断路器和机床的主断路器停止工作， 不做到 这一点可能使你暴露于危险的电压中，可能会引起重伤或死亡这一点可能使你暴露于危险的电压中，可能会引起重伤或死亡 确保在机床附近有专用的车间电源断路器供本机床使用，不得与其他设备共用使用接地线端子时，请 使用 O 环形端子请不要使用易脱离的 Y 型端子。
10 第三章第三章 安安 全全 3.1 警告警告标志标志 警告标明分以下 3 种，各自代表不同的危险程度 危险危险：如果不设法避免就将造成死亡之事故或重伤事故表示迫在眉睫的危险状况 警告警告：如果不设法避免，有可能会造成死亡或重伤事故表示潜在的危险状况 注意注意：表示如果不设法避免，有可能造成轻伤事故或者中等程度伤害事故的状况，以及本机床及其加工 零件有可能发生不良或报废的状况 不允许揭下警告标牌机床上的警告标牌粘贴标识内容如下： 11 3.2 作业开始之前的注意事项作业开始之前的注意事项 必须遵守以下的注意事项必须遵守以下的注意事项，否则，否则有可能造成有可能造成机床损坏或机床损坏或伤亡事故伤亡事故 （1）初次启动机床时，启动之前请确认以下项目并充分掌握： ·紧急停机按钮的位置； ·所有的警告标牌的内容； ·机床主断路器的切断方法； ·车间主断路器的位置； （2）操作者过度疲劳和健康状态不良情况时，千万不要操作机床 （3）开机前检查机床三漏（漏电、漏气、漏油） （4）请穿戴合身的工作服（不穿松弛、肥大、超长袖子的衣服）、帽子以及安全鞋 （5）不可以带手套、戒指、衣饰和领带等可能会卷入机床旋转部位和运行部位的物品。
12 （6）机床周围不可放置易燃物品 3.3 运转过程中的注意事项运转过程中的注意事项 必须遵守以下的注意事项，否则有可能造成伤亡事故必须遵守以下的注意事项，否则有可能造成伤亡事故 （1）请不要在拆下外罩、盖板、开门的情况下运行机床 （2）在机器运转过程中，请不要接触或靠近切削刀具和机床的运转部位，只要操作面板上的开始键指示灯 亮，表示为[运转中]状态 （3）在没有装上送料管、送料机之前，试件材料严禁露出主轴拉杆外端试件材料严禁露出主轴拉杆外端 （4）在没有夹持材料之前，主轴内装有夹头时，不允许主轴运转 （5）发生火灾时，要立刻关闭机床主断路器和车间主断路器 （6）切削加工易燃材料时，操作者不得擅自离开，机床旁应备灭火装置 （7）更换程序后，要先试运行程序，正确后再装刀具 （8）不要超出机床的规格范围进行加工 3.4 维护、检修中的注意事项维护、检修中的注意事项 伤亡事故和损伤机床，请务必遵守以下的注意事项：伤亡事故和损伤机床，请务必遵守以下的注意事项： （1）在主断路器处于 ON 状态时，不要打开电柜箱的门，更不能接触或靠近带电部位 （2）应由专业维护人员并熟知本机床作业的人员进行维护。
（3）2 人以上进行维护操作时，必须互相确认安全的情况下进行维护 （4）连接器（接插件）容易破损，插拔时应小心注意 （5）千万不要私自改装机床和控制电路 13 第第四四章章 机床的机床的结构、结构、主传动系统主传动系统及维护及维护 4.1 走心机走心机结构结构 。
