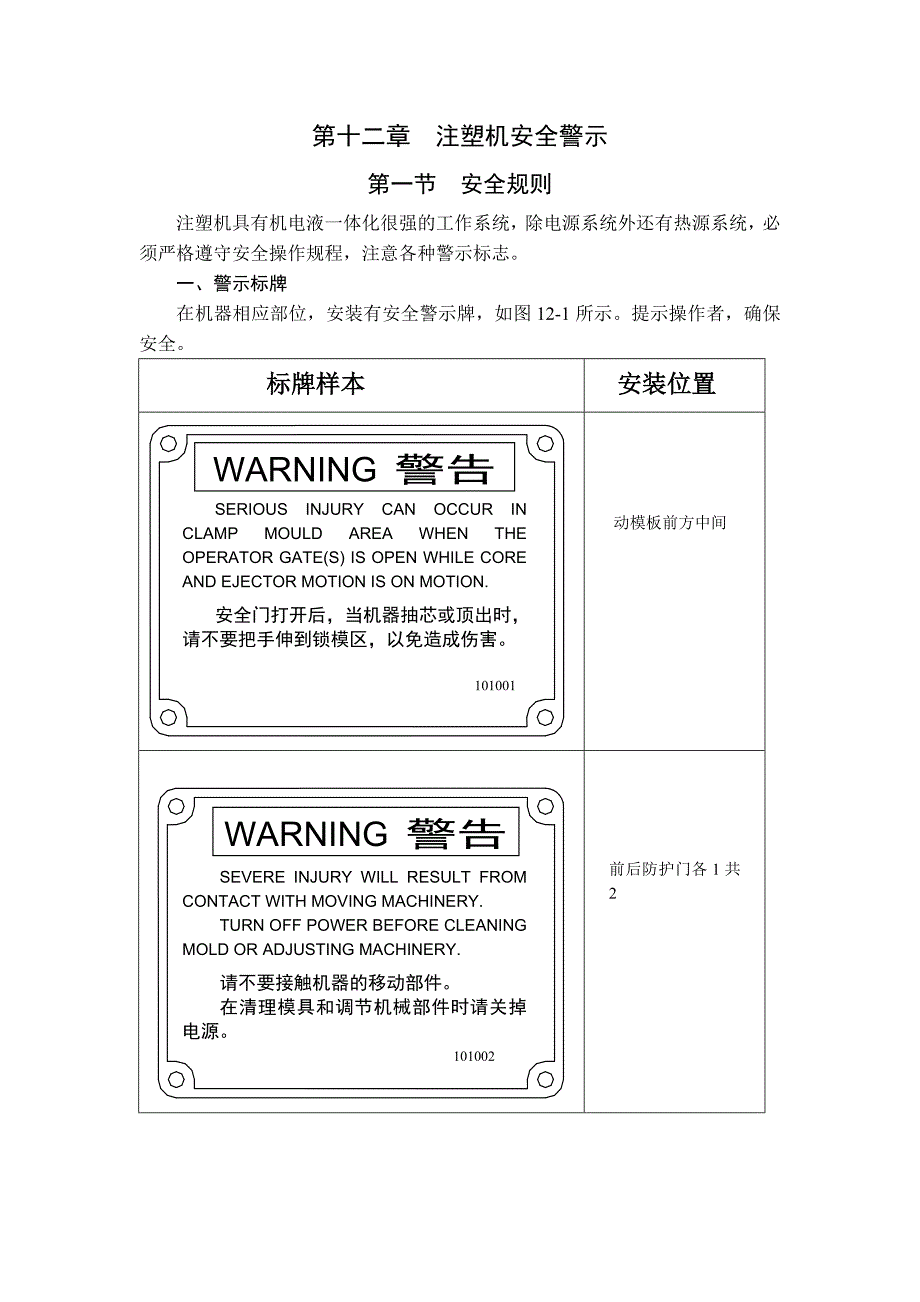

第十二章 注塑机安全警示第一节 安全规则注塑机具有机电液一体化很强的工作系统，除电源系统外还有热源系统，必须严格遵守安全操作规程，注意各种警示标志一、警示标牌 在机器相应部位，安装有安全警示牌，如图12-1所示提示操作者，确保安全 标牌样本 安装位置 101001SERIOUS INJURY CAN OCCUR IN CLAMP MOULD AREA WHEN THE OPERATOR GATE(S) IS OPEN WHILE CORE AND EJECTOR MOTION IS ON MOTION.安全门打开后，当机器抽芯或顶出时，请不要把手伸到锁模区，以免造成伤害WARNING 警告动模板前方中间SEVERE INJURY WILL RESULT FROM CONTACT WITH MOVING MACHINERY.TURN OFF POWER BEFORE CLEANING MOLD OR ADJUSTING MACHINERY.请不要接触机器的移动部件在清理模具和调节机械部件时请关掉电源101002 WARNING 警告前后防护门各1共2 标牌样本 安装位置WARNING 警告DO NOT MODIFY ELECTRICAL OR HYDRAULIC CIRCUITS OF THIS MACHINE WITHOUT WRITTEN AUTHORIZATION OF MACHINERY MANUFACTURER.未经制造厂商的许可，不准擅自修改电气线路、液压回路。
101004主电脑配电箱门上 主电脑配电箱门上DURING NORMAL OPERATION, DON’T OPEN THE ELECTRIC CABINET DOOR.BEFORE OPEN THE ELECTRIC CABINET DOOR, PLEASE TURN THE POWER SUPPLY TO “OFF” POSITION.机器正常工作时，不准打开配电箱门打开配电箱门前，请先把电源开关拨到“OFF”位置WARNING 警告101005Handle dirty oil intime. Oil tap is used to drain out dirty oil, and turn it off in time when finished.请及时处理污油放油嘴是用来排放润滑污油的，排放完毕应及时关上放油嘴 102001CAUTION 注意 放油嘴附近标牌样本安装位置CAUTION 注意加油口上方和润滑油箱附近各1共2Please note the cleanliness of the oil in case of oiling. After some time of operation, clean the filter inside the tank.加油时，请注意油的清洁度，使用一段时间后，应清洗油箱内过滤网。
102003CAUTION 注意滤网上方，与滤网数相同，数量与机型大小有关Please clean dust on the fan filter.请清除风扇滤网上的灰尘102004CAUTION 注意Whlie in running condition, please let the maintenance to do the troubleshooting if any alarm was given.机器运行中，出现故障报警时，请及时通知维修人员处理102005 警报灯下方标牌样本安装位置WHEN WORKING ON THIS MACHINE FOR PURPOSES OTHER THAN MOTOR(S) AND TURN POWER DISCONNECTS TO “OFF” POSITION LOCKS HOLD TO BE USED TO INSURE DICONNECT SECURITY.DO NOT OPERATE OR WORK ON THIS MACHINE UNLESS THROUGHLY INSTRUCTED ON OPERATING PROCEDURES.非工作时，请把电源开关拨到“OFF”的位置。
在未经过专职培训前，请不要操作机器WARNING 警告 101011配电箱空气开关上101012WARNING 警告料筒防护罩Fumes or vapors from some plastic raw materials used in this machine may be hazardous to your health. Before operating this machine, please obtain information from your materials supplier about the potential hazards of the raw materials you are using. Follow all ventilation requirements and other recommendations of the materials suppliers.注意塑料原料会散发出气体及蒸气，可能对人体造成伤害请从你的原料供应商处了解有关的安全防护事项标牌样本安装位置 102011Please read the USER’S MANUAL before operation.Do not operate this machine without operator gate(s) and/or guard(s) in position. At the start of each shift and after each mold change. Check the operation of the front gate limit switch, hydraulic interlock valve, platen stop bar and stop plate, rear guard and rear fixed guard, front fixed guard. Do not operate this machine unless all interlocks and/or devices function are right.使用机器前请先阅读使用说明书。
无安全防护门或无安全挡板时，不准操作本机器每次操作前或换模后，请检查前防护门行程开关、液压安全阀、 机械保险、后防护门、前后安全挡板等CAUTION 注意 按钮箱上DANGER 危险DO NOT OPERATE THIS MACHINE WITH REAR GUARD OPEN OR REMOVED. THIS GUARD IS NOT TO BE USED AS AN OPERATING GATE. MECHANICAL STOP NOT PROVIDED. MOTOR MUST STOP WHEN GUARD IS OPEN OR REMOVED.机器运行时，不准拆卸及打开后防护门后防护门不准用于操作，因其不带机械保险打开或拆卸后防护门时，必须关掉电机103011 后安全门上标牌样本安装位置DANGER 危险 料斗上DO NOT OPERATE MACHINE WITH HOPPER REMOVED OR WHILE CLEARING OBSTRUCTIONS.清除余料或拆卸加料斗时，不准操作机器103012104001有大于36V电压的配电箱盖上和料筒罩盖上104011标牌样本安装位置104002 用于料筒罩盖上 用于自动安全门104003标牌样本安装位置小机前后移动门上方，各1共2105001图12-1 安装警示牌示图二、维修保养维修保养时的注意事项：1．所有的维修工作都必须在注塑机的电源总开关，置于“0”时才能进行。
如果必要，用挂锁锁上；2．操作者须知有关安全设施的构造和功能；3．任何可能损坏机器安全设施的工作都应停止；4．操作者由有经验和资格的人员担任；5．任何情况下机器安全设施不应拆离或不起作用，如果需要移开安全装置维修机器，则必须确保安全，维修结束后，按原样装回并检查效果；6．任何对安全设施的改换是不允许的！三、排烟有些塑料在受到过度加热时会发出有毒烟雾，如聚四氟乙烯（PTEE）、聚甲醛（POM）和聚氯乙烯（PVC）如果这些有毒烟雾不能通过应急机械装置排除，建议安装抽气扇来排除有害烟雾，并且要求抽气扇开关与注塑机电源开关联锁如果排烟装置直接安装在机器上，我们建议安装在定模板上四、塑料分解的防范当长时间加热后，一些塑料将会产生分解反应或爆炸，如聚甲醛（POM）和聚氯乙烯（PVC）等这类塑料加工时，注意注射压力升高时，应将喷嘴退离模具，使分解出的气体能从喷嘴逸出事故防范措施：1．按塑料特性设定工艺和参数，特别是料筒温度和停留时间等2．加工热敏性塑料时，在料筒中的停留时间应缩短当生产中断或材料变性时，用聚乙烯（PE）清洗，然后停止加热五、防止过预塑量一般，预塑量的设定超过制品重量的15%左右比较合适，如预塑量过大会使注射后仍有过多的高温余料留在料筒和热流道里，导致背压太高，当预塑结束后，在人工清理模腔或维修模具时，这种能量有可能突然释放，使高温融料伤及人身。
为此必须先将注射座后退，使喷嘴离开模口，打开模具，停止油泵电机，打开防护门，然后方可进入合模区操作第二节 安全防护安全设施包括安全防护装置和保险机构防护门可防止任何人或物进入危险区域，保护人员免受溶化的塑料飞溅出来而受到伤害当打开防护门时，保险机构将中断任何危险的机械运动模区移动防护门和液压顶出机构的外形尺寸，都设计成有足够大的安全边缘对于较大的模具，此时的防护门尺寸相应增加一、安全装置安全装置设置，如图12-2所示，其名称如表12-1所列图12-2 安全防护设置示图 表12-1位 置名 称1模区移动防护门——操作方/反操作方2喷嘴防护罩3注射装置固定防护罩——操作方4合模系统固定防护门——操作方/反操作方5合模系统固定防护门——侧方6液压保险安全阀7机械保险装置8电器保险装置9料筒电热防护罩10顶部防护罩板二、模区防护模腔区域内的移动门给模腔区域两侧和上方形成一个罩子罩子顶上有一块罩板，可以移去以便安装机械手（中、大型机无顶上罩板）顶部罩板只能在安装机械手时才能移去雇主有责任确保固定好机械手后，人或手不能进入模区中的合模区域，合模装置、脱模系统和机械手中模腔区域内。
