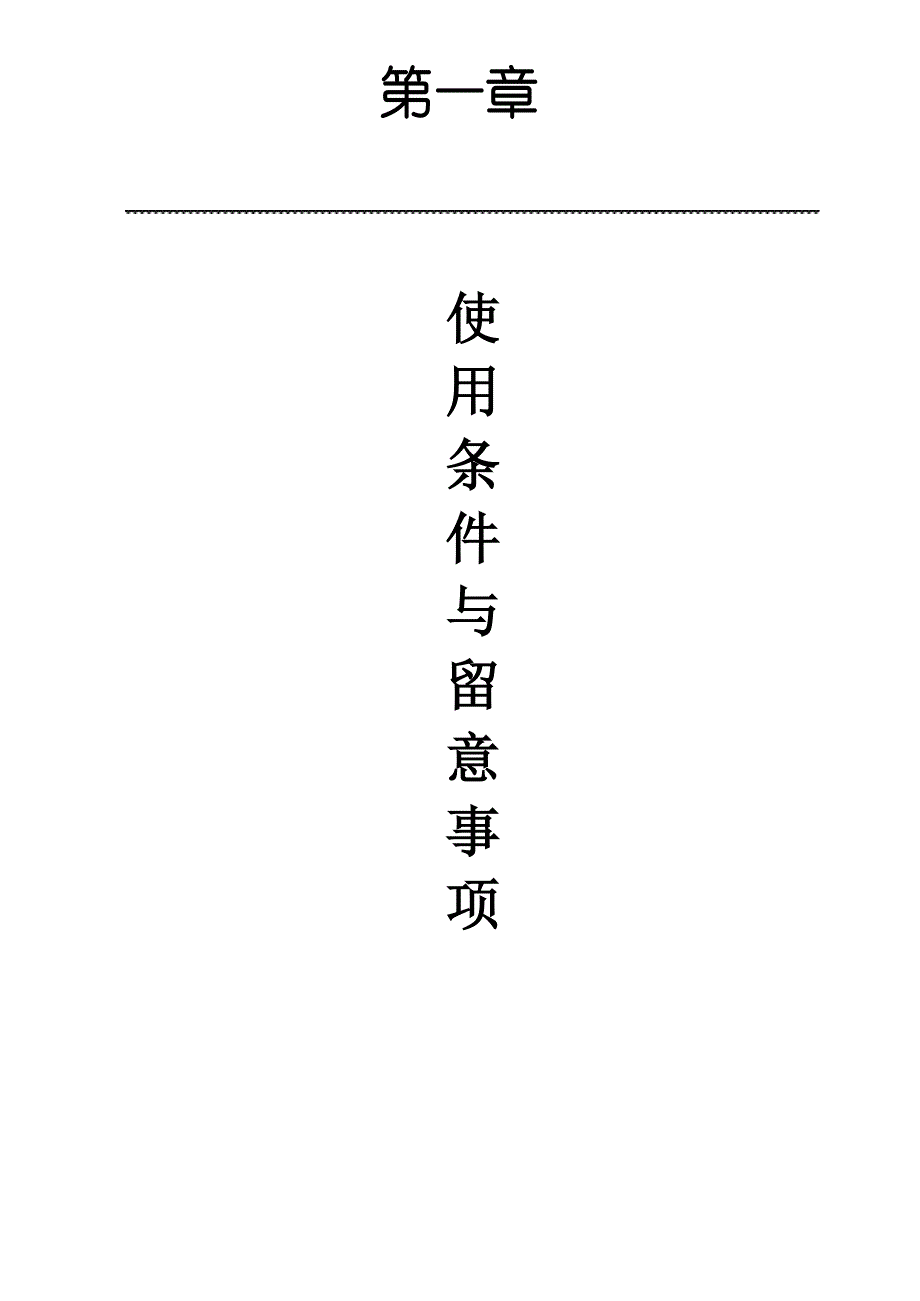

第一章使用条件与留意事项环境温度 0-45℃环境湿度 10-90%RH(非结露)额定电压 220±15%V AC 接地良好额定功率 150W留意事项！墨水及稀释〔溶〕剂为易燃品，喷码机、墨水和稀释〔溶〕 剂放置应确保四周无明火，并备有干粉灭火器喷码机内有高压，进展检查电路时应切断电源，以防触电！墨水和稀释〔溶〕剂为刺激性物品，如溅入眼睛或口内， 请马上用清水冲洗或准时就诊准时向墨水罐内添加墨水，准时向稀释〔溶〕剂罐内添加稀释〔溶〕剂喷码机应牢靠接地以保证人身安全！机器使用过程中应水平放置机器长期停用时应将墨水全部排出，用清洗剂将墨路进展清洗，方可进展长期停放图 2.1 喷码机示意图其次章机器构造喷头之架：支撑、定位、固定喷头喉管：连接主机和喷头的螺旋管，里面包含导线和墨水循环管路YX-9100 型喷码机有主机和喷头〔如图2.1〕两大局部组成1） 主机：主机上舱内部部件如图2.2,主机正面部件如图2.3，主机反面部件见图 2.4，主机下舱部件见图2.5，图 2.2 主机上舱图风扇：给主机散热单片机板：把握喷码机，并对喷码机的各种参数进展自动的调整，使 喷码机稳定的工作电脑主板：与硬盘、显示屏组成电脑，通过windows 系统来调控单片机板。
硬盘：和电脑主板、显示屏组成电脑，存储编辑信息触摸屏显示器：和硬盘、显示屏组成电脑，显示操作界面，进展编辑 各种喷印信息图 2.4 主机反面图总电源 ：喷码机供电开关；严禁在电脑未关闭的状况下关闭此开关〔断电状况例外〕USB 接口 ：连接外部信息，可以提取 U 盘信息并对其内容喷印光电接口 ：连接光电开关电脑开关 ：启动 windows 系统.同步器接口：连接同步器和编码器电源线 ：喷码机电源连接线图 2.5 主机下舱图主电源： 为喷码机输出所需要的电压电磁阀： 协调墨路的各项功能；稀释剂罐：盛放喷码机专用稀释〔溶〕剂墨水罐： 盛放喷码机专用墨水小滤：质大滤： 过滤墨水中的杂质过滤墨水中的杂主泵： 为墨路供给动力！2） 喷头：喷头有喷腔、充电极、检测极、高压板、回收器、进墨管、 回墨管和喷头盖等几局部组成，参见图2.6喷头盖：保护喷头内部构造进墨管：供给喷腔墨水充电极：给墨点进展充电检测极：检测墨点的充电正极板：偏转墨点回收器：将墨线回收图 2.6 喷头构造图第三章操作安全本章介绍喷码机在安装、操作、维护保养时应留意的一些安全事项 在操作喷码机前应认真阅读任何违反操作规定的操作都可能对人身和机 器造成损害。
1） 机器的安全使用● 严格遵守电气使用标准，电源外部接线应牢靠接地，假设电源无接地 线，应单独用一根地线接于机壳上● 因机内有高压，翻开主机前舱门后，不行用手任凭触摸● 机器四周应无明火及积存易燃品，严禁在机器四周吸烟● 机器工作环境应有良好的通风环境，墨水或稀释〔溶〕剂挥发出的 气体到达肯定浓度后遇明火可能引起燃烧或爆炸● 机器假设时停时用，应按规定保养● 假设突然停电，应马上将喷头清洗干净● 机舱内不得进水● 喷头为机器中及其重要的部件，在运输和使用过程中严禁扔、摔、 碰和猛烈振动喷腔的引线不允许拖拽，否则极易损坏，轻者影响 打字，重者无法工作● 光电开关肯定不能接触墨水或稀释〔溶〕剂，万一溅上墨水可用少量酒精擦拭2） 墨水和稀释〔溶〕剂的安全使用● 本机器所用墨水和稀释〔溶〕剂为专用产品，不允许使用非本公司 产品假设觉察机器使用的非本公司的墨水或者稀释剂，在保修期 内将不赐予免费修理或者连续保修！● 墨水和稀释〔溶〕剂为易燃品，应存放阴凉通风处并远离火源假设在使用的过程中墨水或者稀释剂不慎溅到皮肤上面，应使用肥皂进展 清洗！假设不慎溅到眼睛当中，马上使用大量清水进展清洗，状况严峻者 需到医院进展诊治！第四章安装调试1） 安装机器环境要求：〔1〕放置机器的地面应坚硬平坦。
机器前后左右留出至少１米的空间，并通风良好喷头及光电开关应稳固地安装于支架上主机，喷头支架及喷 头导管均不得震惊主机及喷头四周应设有明显的“防火，防水”字样 墨水、稀释〔溶〕剂为易燃品，因此在主机方圆不大于３米处应放置至少 一瓶灭火器，并不得堆放易燃品〔2〕 沟通电源：AC220～±10%VAC，50－60HZ，接地良好2） 断点的调整：要保证机器良好的喷印效果，墨线断点必需正确要有好的断点，应作到 以下几点：（1） 墨水粘度正确（2） 墨压正确（3） 墨路通畅（4） 墨水无变质（5） 喷嘴无堵塞假设对喷印的字型不满足，可在编辑内容当中调整字体如图5.3 假设喷嘴发生堵塞，可用机器的喷头打通功能解决 3〕字高的调整对被喷印物体外表喷印内容高度的调整有两个方法，1，在主界面下对喷印字高进展调整2，可以适当调整喷头与被喷印物体的之间距离！4） 喷印速度的调整在主界面下对喷印速度进展调整如图5.55） 墨线位置调整墨线假设在正常使用过程当中发生了偏移，那么只要进展喷嘴打通即可！ 假设进展了拆洗喷嘴后，墨线不能进回收器则要依据实际状况做适当调整1） 调整墨线的左右位置：用十字螺丝刀略松喷腔支架紧固螺丝钉，使喷 腔以中心销为轴左右略微摇摆。
2） 调整墨线的前后位置：使用随机配备的喷嘴扳手略松喷腔锁母，正向 或反向渐渐旋转喷腔〔应小于90〕留意：喷腔只能轻轻调整，不能用力掰动调整墨线时眼睛要与墨线保持肯定距离或戴防护镜，以免墨水溅入 眼内6） 墨水粘度的调整墨水的粘度就是墨水的粘稠度，它直接影响断点的好坏本喷码机使 用如下方法测量墨水的粘度：自然状况下，粘度腔内从上墨位到下墨位间 体积的墨水流回墨罐的时间，该时间就是墨水的粘度，机器内测量筒每工 作一次，显示的实际粘度值刷一次墨水实际粘度值应当在设定值的±3 以内当墨水实际粘度值超过该范围时，机器就不能正常工作了，表现为 墨水粘度过高，断点就会消灭子点；墨水粘度过低，断点断不开因此机 器上的墨水粘度设定是在出厂的时候已经设定好的，在使用过程中不能随 意更改设定当墨水粘度总是在设定范围的上方徘徊时，说明稀释时间短当墨水粘度总是在设定范围的下徘徊时，说明稀释时间长以上状况请参照5.1.1 参数设置来设定稀释时间假设粘度值长时间〔一小时以上〕不转变，排解该 问题的方法请参见【第八章 故障排解】来排解故障第五章操作程序1） 开机操作机器在供墨前应先向混合罐内注入肯定量的墨水〔公司培训人员教受 或参照附录 1〕。
接通电源，启动系统，液晶屏上显示出操作界面该界面是荧鑫公司的独有操作平台，全部操作及设置均能在此完成在墨水与稀释〔溶〕剂均充分的状态下点击“供墨”〔如图 5.1〕，墨路系统开头工作，油墨进展循环，喷腔喷出墨线，墨线能正常进入回收器图 5.1 开机主界面〔未供墨〕2） 状态参数机器运行稳定后留意观看操作界面中“状态参数栏”如图5.2；“稀释〔溶〕剂状态”应显示为“充分”；“墨水瓶状态”应显示为“充分”；“墨水状态”应显示为“有墨”；“墨压状态”应显示为“正常”、“机内温度”范围为“-10℃～45℃”；“墨水粘度”随机显示，自动调整墨水压力”随机显示，自动调整相检电压”随机显示，自动调整当“稀释〔溶〕剂状态”显示“缺乏”，应准时向稀释剂罐内注入稀释剂〔如 图 2.5〕当“墨水瓶状态”显示“缺乏”，应准时向墨水罐内注入墨水〔如图2.5〕喷码机运行参数调整图 5.3 运行参数调整菜单设备调试：此选项里面的参数是在机器调试过程当中确定好的！所以出厂时的参数是最适宜的参数，一般的状况下是不需要调整的，假设在一些特别的状况下需要调整则需和公司工程师联系，方可进展操作！此选项里面的参数切不行乱调！开关机：在此子菜单里面可以设置开关机时间，泵速的上限！ 压力 ：设置机器压力的上限和下限，机器的保护压力！ 黏度 ：设置机器的黏度上限和补充稀释剂的多少！充电：设置充电间隔来调整机器的喷印速度； 设置晶振频率来调整机器的断点！可以通过设置不同的触发模式适应不同的打印方式〔图5.4〕。
“光电开关触发方式模式” 喷码机每接收一个光电开关信号，喷印出一组信息同步器跟踪模式” 通过同步器和流水线保持同一速度 “光电开关+同步器” 每承受到一个信号，喷印一条信息同时速度与流水线保持全都 “连续喷印模式” 不受任何信号把握，持续喷印内容图 5.4 喷印触发方式菜单5） 喷头疏通和打印速度调整〔图 5.5〕〔一〕有以下状况发生时①当喷嘴微堵时，表现为墨线偏转，墨线不能进回收器，②喷嘴完全堵塞时，表现为无墨线喷出或者从喷嘴出往外滴墨排解方法 ：【1】应在停顿打印的状况下点击“喷头打通”功能键，系统启动疏通功能 打通喷嘴，完毕后“停顿打通”可连续打印系统运行喷嘴打通功能的同时，工作人员用洗瓶给喷嘴处挤入少量稀释〔溶〕剂2】假设喷头打通功能不能使喷嘴完全打通，此时在技术员的指导下拆下喷 嘴、将其在稀释〔溶〕剂中浸泡清洗，直到洗开为止〔二〕喷印速度依据流水线的速度和打印的实际要求设置当【喷印速度 粗调或细调】数值变大时，喷码机的喷印速度就会变小；都为“0”时喷码机的喷印速度最快〔三〕信息喷印间隔：喷码机在接收到光电开关的感应信号后，自动延迟 喷印，数值越大，等地的时间越长。
可设置为“0”即不延迟喷印其主要是调整喷印在产品上左右位置〔四〕信息重复次数：喷码机在承受到一个信号后，在单个产品上的喷印次数设置为几即重复几次〔此功能临时未参加机器当中〕 喷印速度图 5.5 喷头疏通和喷印速度调整说明：在 YX-9200 此款机器的“喷头打通”此选项当中，有“开关机清洗”子选项，此为我公司设计添加了“自动清洗功能”，但在目前销售的此款机器当中均未包含此功能！6） 开头打印图 5.6 打印菜单首次使用应先编辑需要的内容，具体操作方法如下：点击“编辑内容”，会弹出如图5.7在“编辑区”编辑好文字后，再将编辑的内容调整到适宜的字型和大小；然后在“显示区”点下鼠标左键，编 辑的。
