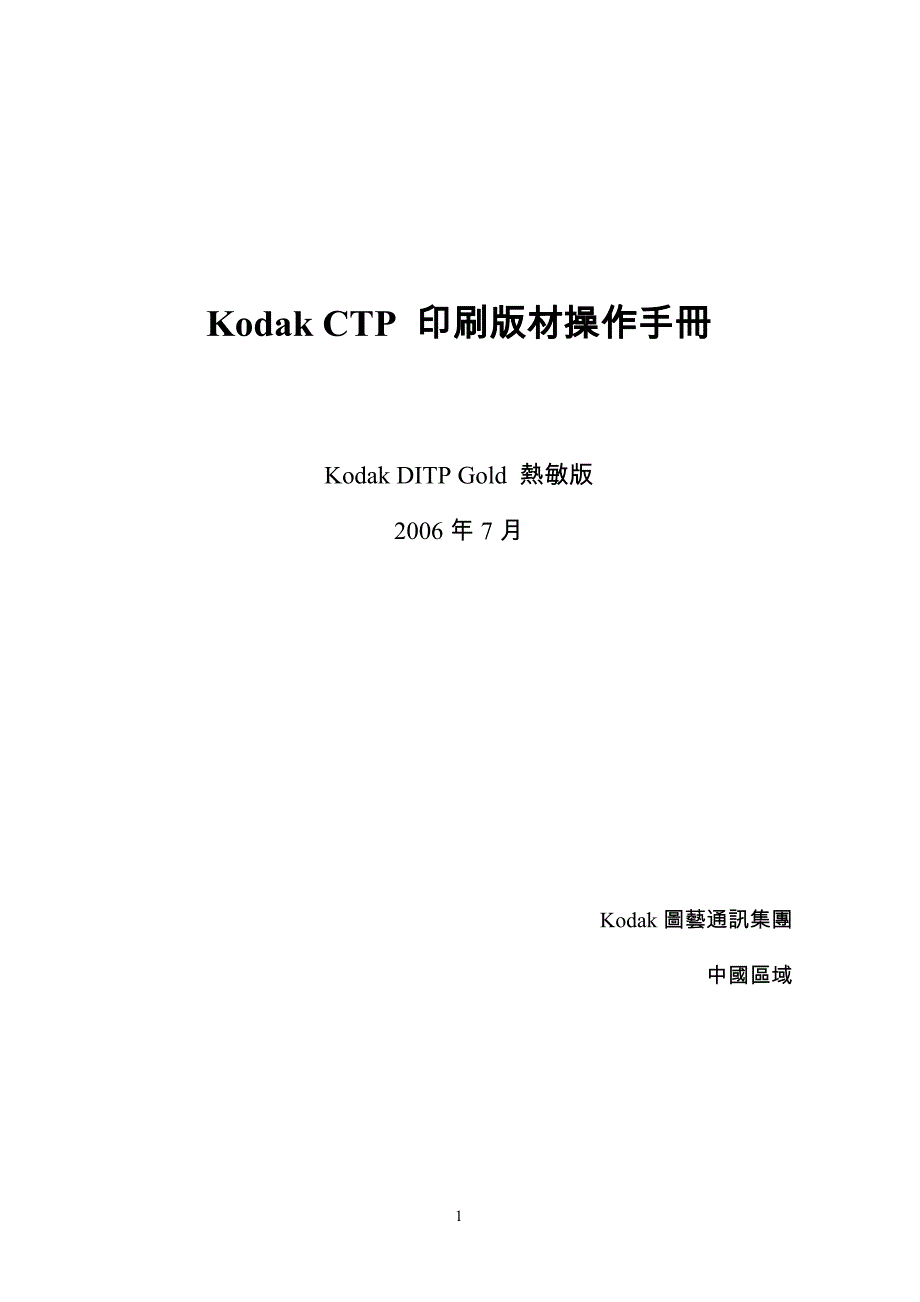

Kodak CTP 印刷版材操作手冊Kodak DITP Gold 熱敏版2006年7月 Kodak圖藝通訊集團中國區域 目錄第一節 產品說明 3第二節 化學過程 8第三節 設定程序 11第四節 FM網點化 20第五節 沖版機維護 22第六節 故障解決指南 24第一節產品說明產品規格生產說明保護層槽層技術尺度范圍0.152，0.2，0.24，0.3，0.4，0.5毫米鋅版寬度最大值1560毫米打孔的小Offset打孔的小Offset鋅版不能使用合金1050標准合金，1052合金(0.3和0.4精確尺度金屬以及金屬薄片的應用)鋅版包裝上的編號如傳統鋅版編號一樣包裝如傳統鋅版包裝—包括數量傳統儲藏條件平放在箱中，防止過冷，過熱，過濕。
理想的儲存條件是溫度在15℃-25℃之間，濕度在40%-70%之間操作條件溫度在16℃-26℃之間，濕度在55%-70之間，對於在自動裝載的Platesetters上進行防交錯工作時，濕度應超過55%交錯50克高級白紙圖像顏色中綠圖像顏色—烤焙—快速烤焙深褐色，深綠色保質期在所要求的正常儲存條件下是18個月鋅版圖像處理性能及其解像度安全指示燈UV安全操作燈呈黃色或金色濕影前圖像潛在的穩定性4周操作手冊當搬移放置於外箱或用紙包裝的鋅版時，應垂直搬移以免鋅版彎曲或卷曲如果處理方法不恰當，即使鋅版的包裝看起來沒有損壞，但是鋅版亦可能會卷曲搬移鋅版時的任何彎曲程度都會使鋅版變形，並影響鋅版在Platesetter上的裝載及打孔提取或搬移用皮帶系著的鋅版，也會使鋅版彎曲或卷曲皮帶亦會對鋅版的邊緣造成損壞當處理已打開包裝的鋅版時，應佩戴手套防止刮痕有良好的防止刮痕性能防止潮濕和指紋防止潮濕及指紋性能差載入Platesetters中對於任何一台Platesetter，裝載鋅版及在鋅版上打孔這兩個工序都是很嚴格的，在此過程中，鋅版在機器上的移動距離必須間隔1-2毫米很多Platesetters沒有配有調焦系統，因此，如果鋅版彎曲或卷曲，鋅版裝載及其成像就會出現問題。
這可以通過肉眼看到，因為鋅版背景有一些地方是沒有上墨的污垢、碎片或一些不明物體的存在會使Platesetter的鼓或鋅版背面發生焦點偏移，當裝載1030尺寸和更大尺寸的鋅版時，應由兩人把鋅版從箱子中搬移至Platesetter的盒子中，或一次性從箱子中提取5-10張鋅版，以便搬移鋅版時可保持垂直，且只需一人便可輕易裝載鋅版對鋅版的不恰當處理所引起的鋅版邊緣損壞和鋅版邊緣不平會導致Platesetter在對鋅版進行裝載、套准以及成像時出錯在大多數情況下，這會使 Platesetter無法識別鋅版具備自動裝載功能的Platesetter對鋅版的刮損鋅版能適度抵制滾軸和吸管對其進行的刮損光譜敏感度800-850nm紅外線的激光二極管成像能量每平方厘米90-110mj(取決於Platesette)陰片工作消除曝光消除曝光的影響曝光後的對比度對比度低解像度性能(傳統網點化))1-99%@300dpi取決於Platesette和正確操作參數通過調校，DITP Gold的能夠達到400lpi的網線數，這取決於Platesette和正確操作參數預熱的參數預熱范圍比DITP寬100%的良好范圍運行溫度比第一個灰霧溫度低6--8℃生產速度每分鐘0.75-1.10m烤焙參數傳送焗爐每分鐘220℃ 1.0m均衡焗爐200℃持續8分鐘快速焗爐平穩提取每分鐘60℃ 1.3mDITP Gold的化學用品鑒定顯影劑及補充物注入系統 182熱+182熱潤飾850S烤焙後的鋅版潤飾850S烤焙溶液烤焙前的溶液804(鋅版在印刷前24小時內且經烤焙後尚未上膠的情況下可以使用)刪除工具刪除液231/243刪除筆C61/C62 鋅版清潔液沖洗橡膠烤焙鋅版清潔液沖洗橡膠第二節DITP Gold化學過程及其參數產品描述注入系統以便配合DITP Gold進行沖版機應用程序的使用。
特征及優點顯影劑容器內的污物非常少，在顯影劑的壽命期中，灰霧點穩定，網點穩定配合Capricorn Excel穩定不起泡的傳統鋅版，可進行節約消耗的二重處理可兼容的鋅版產品Capricorn Excel沖版說明稀釋准備使用運行溫度24℃+/-1.0℃沖版機的顯影放置時間28-35秒，沖洗，上膠補充物熱182稀釋—准備使用補充比例CTP-每平方米100ml二重處理，傳統鋅版—每平方米100ml顯影劑的壽命顯影劑的壽命和出鋅產量取決於幾個因素:-所有沖版機的顯影劑壽命和出鋅產量都是不同的鋅版的數量越大，鋅版的使用程度越高，每升顯影劑可出鋅的產量就越高如果沖版機長時間不輸出鋅版，這將縮短顯影劑的壽命如果在沖版機停工後會再重新使用，即使沖版機停工時間達72小時，所有的CTP沖版機亦應一直保持交替運作通過維持沖版機的運作，可使顯影劑防氧化系統填充顯影劑的容器以維持其運行狀態傳導性53.5-57.5mS@20℃包裝大小20升RTU處理禁止服用，禁止吸入氣體、濃煙、水蒸氣、噴射，防止接觸到皮膚和眼睛，要穿工作保護服儲藏存放在一個密封的容器裡，並放置在溫度為20-25℃，(77℉)乾燥的地方，溫度防止在0℃以下和30℃以上。
熱182顯影劑的沖版參數Glunz & Jensen Kodak Plate Tech HD InterplaterGlunz & Jensen Quartz Unigraph Quartz沖版機運行速度每分鐘0.75-1.1m 每分鐘0.75-1.1m停留時間28-35秒28-35秒刷運行速度45rpm45rpm刷壓力標准設定標准設定顯影劑的溫度24.0℃+/-1.0℃24.0℃+/-1.0℃補充物熱182熱182顯影劑的補充率每平方米100-120毫升每平方米100-120毫升抗氧化補充每小時85-50毫升 每小時135-75毫升每小時85-40毫升+每天40毫升 每小時125-60毫升+每天60毫升 每小時150-80毫升+每天80毫升顯影劑的容量12平方米/公升12平方米/公升顯影劑的預期壽命3-4周3-4周顯影劑的傳導性傳導性讀物能用作度量顯影劑壽命的指南傳導性讀物能用作度量顯影劑壽命的指南沖版機寬容度和Mercury Mk V CTP一樣寬和Mercury Mk V CTP一樣寬背景沾污情況0污點0污點顯影劑系統的清潔狀況清潔清潔二重處理Capricorn ExcelCapricorn Excel第三節設定程序程序鋅版的灰霧點及數碼能量的測試和取樣程序產品配有T182 陽性顯影劑的DITP Gold 鋅版 沖版機檢查並確保刷及滾軸壓力的設定正確。
設定傳送速度，刷速度、顯影劑的溫度和補充率，這些數值須與第四頁的程序參數一致預熱焗爐檢查並確保預熱焗爐溫度呈均勻狀態，並將焗爐溫度設定為第一個預定灰霧點的溫度如果你懷疑焗爐不是在理想狀態，請參閱第十四頁預熱焗爐的設定中，提及的預熱焗爐均勻性測試並尋找灰霧點的程序霧點可接受的變化范圍是在+/-4.0℃，在這范圍內不會出現任何質量問題比較識別點的結果，此識別點是根據參考鋅版列表即所保留的參考數值而得出的在相對新的顯影劑發生變化後的48小時內，應在最先輸出的100張鋅版之前，對顯影劑(受傳導性制約)持續進行測試plate setter檢查並確保焦點、縮放、曝光和激光平衡是根據plate setter的安裝指南而設定的啟動鋅版上的動力密度曲線來對參考鋅版的曲線進行量度成像能量可接受的變化范圍是在+/-1Watt之間，它是建立在對所保留的參考數值中參考鋅版的量度結果基礎上的在相對新的顯影劑發生變化後的48小時內，應在輸出最先的100張鋅版之前，對顯影劑(受傳導性制約)持續進行測試量度設備建議使用具有測量鋅版的功能的Gretag D19c顯像密度計進行量度將器具調整為青色過濾器以量度密度，並設定1.10的Yule Nielson數值以便可在DITP Gold鋅版上讀取網點。
程序顯影劑的測試和取樣程序產品T182陽性顯影劑傳導性量度同批次的顯影劑的傳導性的變化范圍應在+/-2mS間應對裝滿顯影劑的剛打開的瓶進行量度，而量度結果是建立在所保留的參考數值基礎上的量度設備建議使用具有自動控制溫度功能的Hanna傳導性儀器進行測量並應按照Hanna的80000 uS標准或111,000方案對此儀器進行定期檢查及調校DITP Gold 的設定程序預熱焗爐對DITP加熱均勻對生產質量好的新版是很基本的如果你懷疑焗爐對鋅版的加熱不夠均勻，請參閱有關問題解決之章節：“檢測預熱焗爐的均勻性”尋找灰霧點灰霧點是系統設定的一個很重要的量度標准，且許多其它的要素可通過參考此溫度進行度量因此，精確地找出灰霧點是很關鍵的•檢測灰霧點時，始終使用同樣尺寸、同一批次、規格相同等的鋅版由於這些變化數值可能會使鋅版產生輕微不同的灰霧點•確保程序運行條件設定正確•確保化學用品是新的，至少是在一個很好的狀。
