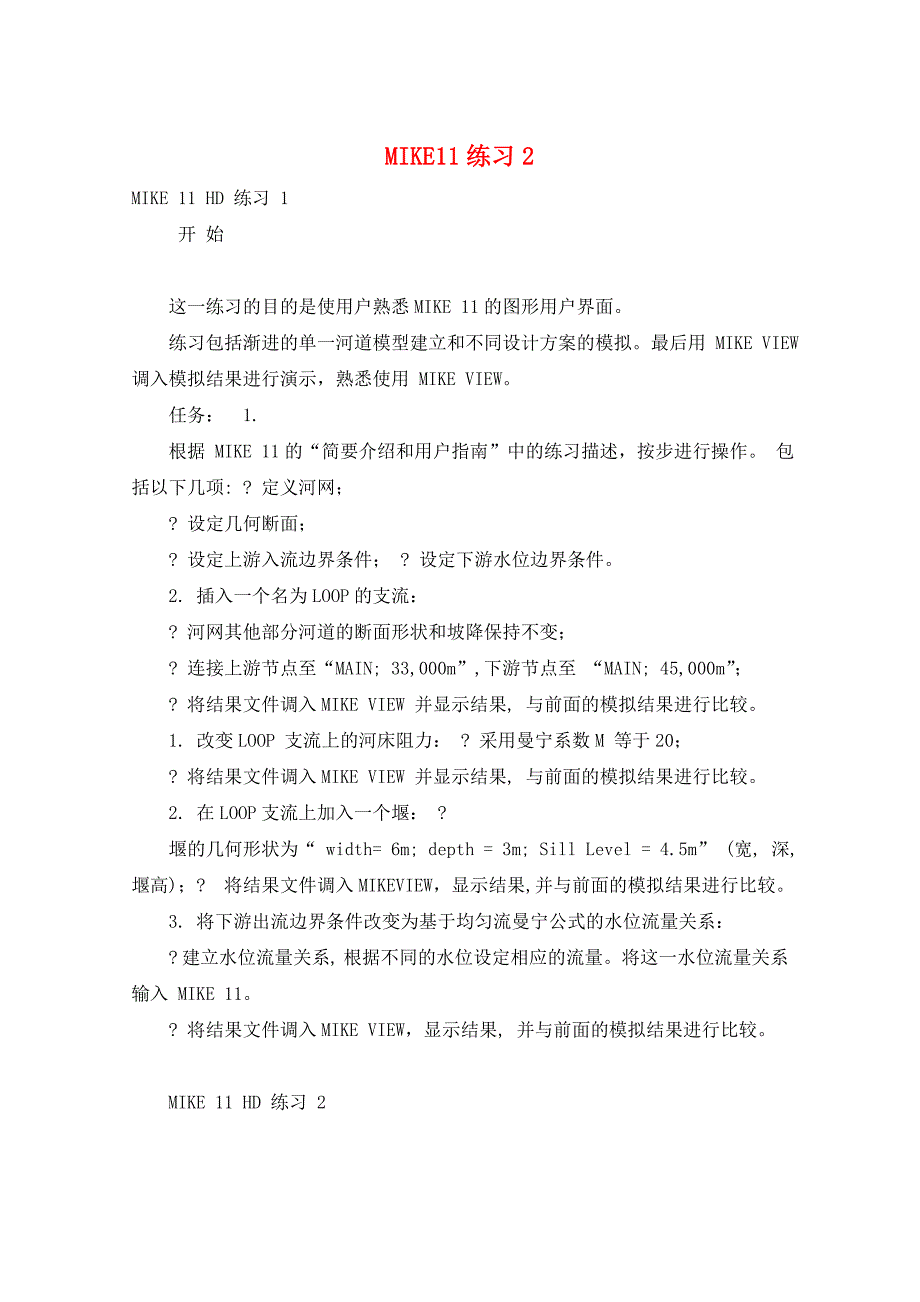

MIKE11练习2 MIKE 11 HD 练习 1 开 始 这一练习的目的是使用户熟悉MIKE 11的图形用户界面 练习包括渐进的单一河道模型建立和不同设计方案的模拟最后用 MIKE VIEW 调入模拟结果进行演示，熟悉使用 MIKE VIEW 任务： 1. 根据 MIKE 11的“简要介绍和用户指南”中的练习描述，按步进行操作 包括以下几项: ? 定义河网； ? 设定几何断面； ? 设定上游入流边界条件； ? 设定下游水位边界条件 2. 插入一个名为LOOP的支流： ? 河网其他部分河道的断面形状和坡降保持不变； ? 连接上游节点至“MAIN; 33,000m”,下游节点至 “MAIN; 45,000m”； ? 将结果文件调入MIKE VIEW 并显示结果, 与前面的模拟结果进行比较 1. 改变LOOP 支流上的河床阻力： ? 采用曼宁系数M 等于20； ? 将结果文件调入MIKE VIEW 并显示结果, 与前面的模拟结果进行比较 2. 在LOOP支流上加入一个堰： ? 堰的几何形状为“ width= 6m; depth = 3m; Sill Level = 4.5m” (宽, 深, 堰高)； ? 将结果文件调入MIKE VIEW，显示结果, 并与前面的模拟结果进行比较。
3. 将下游出流边界条件改变为基于均匀流曼宁公式的水位流量关系： ? 建立水位流量关系, 根据不同的水位设定相应的流量将这一水位流量关系输入 MIKE 11 ? 将结果文件调入MIKE VIEW，显示结果, 并与前面的模拟结果进行比较 MIKE 11 HD 练习 2 蓄水和堰流的练习 问题描述 右下图为一潮汐河道示意图河道长50公里，断面形状为梯形，河宽由入海口处200米逐渐缩窄至上游为50米河底横向水平，纵向高差为2.0米河道的曼宁系数为0.025 河道尾端入海口处河宽为200米， 50 m水位受潮汐影响潮汐近似于正弦 5 km曲线，高潮水位1.85米，低潮水位30m0.65米潮周期为12小时25分POLDER潮汐河道顶端没有入流Q=0） 距河道顶端5公里处，有一块洼地打算用来种植水稻由等值线图得到洼地的高程面积特征值 50 kmBank Slope,same for all channels 高程(m) 面积 (km2) 1.0 0.5 2.0 1.0 3.5 6.0 200 m5.0 10.0 Sea 洼地内水位须维持在1.65米左右才最适合水稻生长。
因此洼地内多余的水（降雨）将通过一个一公里长30米宽的渠道（见图）排入潮汐河道渠道上将建一个水闸用以调控渠道内的流量，同时安置塞阀以防止潮汐河道内的海水浸入洼地 洼地的设计标准为: 100毫米的多余雨量须在5日内排空 任务 假定闸门的费用随其宽度而增加，根据前面的设计标准，用MIKE 11确定洼地渠道上单一闸门的最经济适用的形状水闸可以设计成宽顶堰 初始条件: 潮汐河道内h取平均潮水位, 洼地内的初始条件应该如何？ 假定河道内任一过水断面 Q=0 10.75 MIKE 11 HD 练习 4 水工建筑物运行模拟 一单一灌溉水渠断面形状如下图所示：长10公里，渠底恒定比降为0.02%，曼宁系数 M为50上游起点处渠底高程为2.0米 距上游7.5公里处建有一水闸（水下建筑）闸门宽30米，堰顶高程为+0.5米闸门初始高程为+3.0米 上游起点处恒定入流为Q = 125 m3/s 下游出口处水位流量关系由曼宁公式得到，见下表： Q h 0 0 110 m 20 0.98 50 1.71 0.5 100 2.61 250 4.59 500 7.06 任务 30 m? 利用控制建筑物，研究闸门在15分钟内由原来的+3.00 m 降到 +1.25 m 对水流的影响。
? 在上面所建的模型中，在渠道的7.5公里处（即闸门上游100米处）增加第二条水渠这条水渠的坡降和糙率与主渠相同在第二条水渠分叉处下游100米处设立一个闸门堰顶高程 = +0.5 m, 宽 = 15 m ） 第二条水渠的横断面底宽为15米，其余断面特性与主渠道相同下游边界处的水位流量关系见下表： Q h 0 0 20 1.51 50 2.66 100 4.09 250 7.19 模拟开始时主河渠水闸控制高程在+1.50m，第二水渠上的水闸控制高程在+3. 0m 30分钟后，逐渐的将边渠闸门在60分钟内降至1米记录主河渠道内的水位升高过程 现在试着操作主河渠道上的闸门，控制渠内水位并使之升至0.15m采用第一类型控制 – 水位控制） MIKE 11 HD 练习 6 潮汐模拟 一狭窄的水道将三个礁湖与大海连接礁湖在三个不同的地点接收三条河流的入流为研究礁湖系统的洪水问题，收集了如图示的测量资料来建立MIKE11 模型测量断面位置如图一所示，详细数据见表一边墙需延长至+5.0米，湖底糙率约为0.030。
水道入口（D点）的潮汐水位实测时间序列存于名为 TIDE-D.T_T的 文本文件中 现需研究以下几个水工建筑对礁湖洪水的影响 a) 在位置 C处建一个新的入口； b) 在A区进行礁湖开挖； c) 在位置B建一半潮堰工程； d) 对已有的入口 D 进行疏浚 Q1Q223415A6CB710D9811Q1 Figure 1 Q1 t (hrs) 0 24 48 Q(m3/s) 0 4000 0 Q2 t (hrs) 0 24 48 礁湖地图 Q(m3/s) 0 0 0 Q3 t (hrs) 0 6 12 Q(m3/s) 0 ____ 0。
