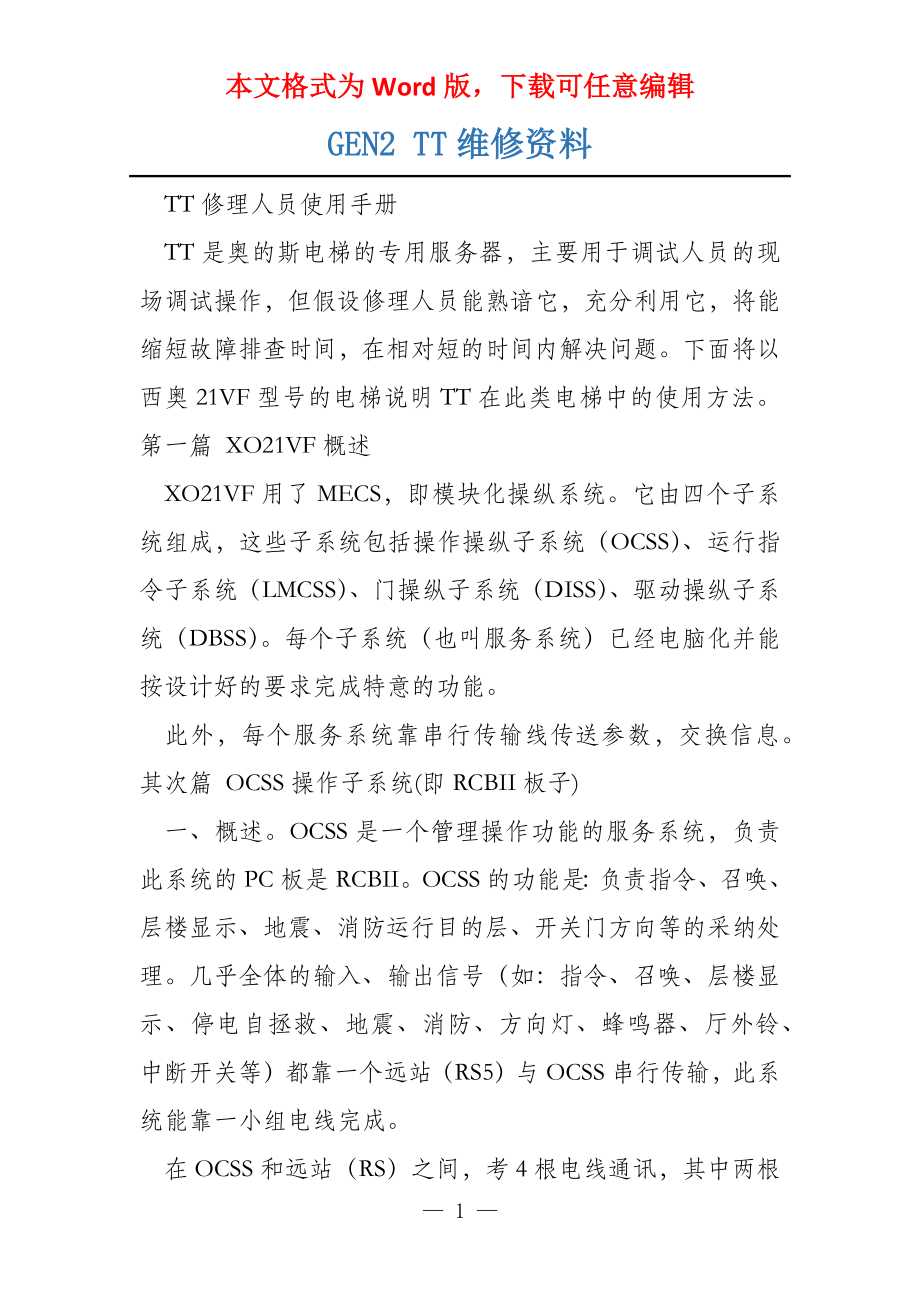

本文格式为Word版，下载可任意编辑GEN2 TT维修资料 TT修理人员使用手册 TT是奥的斯电梯的专用服务器，主要用于调试人员的现场调试操作，但假设修理人员能熟谙它，充分利用它，将能缩短故障排查时间，在相对短的时间内解决问题下面将以西奥21VF型号的电梯说明TT在此类电梯中的使用方法 第一篇 XO21VF概述 XO21VF用了MECS，即模块化操纵系统它由四个子系统组成，这些子系统包括操作操纵子系统（OCSS）、运行指令子系统（LMCSS）、门操纵子系统（DISS）、驱动操纵子系统（DBSS）每个子系统（也叫服务系统）已经电脑化并能按设计好的要求完成特意的功能 此外，每个服务系统靠串行传输线传送参数，交换信息 其次篇 OCSS操作子系统(即RCBII板子) 一、概述OCSS是一个管理操作功能的服务系统，负责此系统的PC板是RCBIIOCSS的功能是：负责指令、召唤、层楼显示、地震、消防运行目的层、开关门方向等的采纳处理几乎全体的输入、输出信号（如：指令、召唤、层楼显示、停电自拯救、地震、消防、方向灯、蜂鸣器、厅外铃、中断开关等）都靠一个远站（RS5）与OCSS串行传输，此系统能靠一小组电线完成。
在OCSS和远站（RS）之间，考4根电线通讯，其中两根电源线（DC30V，HL2），两根信号线（L1，L2）OCSS有三组不同的串行信号线，分别是C/C（连接轿厢）、C/H（连接厅外）、G/H（连接群控） 二、TT简介 A、TT的前面板由一个显示屏和16个键组成，显示屏有两行 B、激活键的蓝键功能：按SHIFT键（左下角没有标识的键），然后按相应的键譬如，假设按下GO ON/GO BACK键，将会展现GO ON（往下翻页）功能，但是按住SHIFT键，然后按GO ON/GO BACK键，将会展现GO BACK（往上翻页）功能 C、当按下SHIFT键后，显示屏的第一个字符那里将会有指针闪烁 图一：TT按键排列示意图 各按键的功能见下表： 三、如何连接TT TT是连接在RCB上的P1端口，这样的连接可以进入OCSS和有限的进入MCSS，DBSS，DCSS但是当TT连接到MCSS时那么不能进入到OCSS 1．将TT插入板子 2．TT将会执行自检，假设正确地执行了自检，TT将显示： 按键 功能 按键 功能 按键 功能 0 0 SHIFT+5 十六进制B 9 9 1 1 6 6 SHIFT+9 十六进制F 2 2 SHIFT+6 十六进制C CLEAR 除掉结果一位所输入的数字 3 3 7 7 BLUE/ENTER 确定输入的数值（相当于电脑的回车键 4 4 SHIFT+7 十六进制D SET 返回三级菜单 SHIFT+4 十六进制A 8 8 FUNCTION 返回二级菜 5 5 SHIFT+8 十六进制E MODULE 返回主菜单 GO ON 向下翻页 SHIFT+GO ON（GO BACK） 向上翻页 四、进入OCSS菜单 1、连接上TT，按MODULE键将会产生一个TT主菜单屏幕显示，如下： 2、按1键来选择OCSS的功能菜单。
显示如下： 3、按相应的数字键选择所需的选项，然后持续进入此项 4、通过此文，TT的操作将以通过图释与操作相结合的显示来表示进入菜单工程时按键的次序留神：M键和1键总是头两个先按的键譬如：M-1-1-2就意味着你理应先按M键，然后1键，然后1键，然后2键到达I/O（输入/输出）查看功能 M-1-1-1 查看轿厢处境 1、按键次序：MODULE-OCSS-MONITOR（查看）-CAR MONITOR（查看轿厢） 2、此功能用来查看轿厢的状态，轿厢位置、操作模式、运动方向和门状态将会显示可以输入呼梯指令，未抉择的呼梯信息也会显示关于轿厢载荷和轿厢运行模式的更多的信息也会给出 譬如：当看到厅轿门都关闭了而电梯却无法行驶时，可以查看门信号的状态来确定是否“切实”关闭了假设显示“><”那么说明没有关闭好 M-1-1-2查看RCBII板子的输入/输出 1、按键次序:M-OCSS-MONITOR(查看)-I/O MONITOR(输入/输出查看) 2、此功能显示和TT相连接的轿厢的输入状态。
用GO ON或GO BACK键查看三个输入的连续组假设一个输入是大写字母，它就是被激活了；小写字母表示未被激活 3、留神：激活和未激活并不代表施加到输入的电压 M-1-1-3查看群控中各个梯子的状况 1、按键次序:M-OCSS-MONITOR(查看)-I/O GROUP MONITORING(群梯查看) 2、此功能显示全体群控中的轿厢信息第一行总是包括与TT相连的轿厢的状态信息其次行显示别的轿厢的状态 3、用GO ON或GO BACK键查别的轿厢 M-1-1-4 查看ICSS（几乎不用） M-1-1-5 任务查看（几乎不用） M-1-1-6 随机存储器查看(为工程用保存、几乎不用) M-1-2-1 RS模块检验（几乎不用） M-1-2-2-1 事情（故障）记录 1、按键次序：M-OCSS-TEST（检验）-LOG（记录）-EVENT LOG（事情记录） 2、OCSS登记几种事情并存储它们展现的时间和日期此功能将显示已发生的29个事情 3、参照附件，即RCB-II OCSS 事情记录表。
4、按UP/DOWN键在事情/楼层和发生的时间/日期的描述屏幕之间转换 5、用GO ON/GO BACK键从一个事情移动到下一个事情 6、按ENTER键除掉一个事情，按SELOUT键删除全体事情 M-1-2-2-2 电梯的操作方式记录 1、按键次序：M-OCSS-TEST（检验）-LOG（记录）-OPMODE LOG（操作方式记录） 2、OCSS登记几种变更了的操作方式并存储它们的时间和日期 3、参照附件，即RCB-II OCSS 操作方式表 4、按UP/DOWN键在变更方式的次数和发生的时间/日期的描述屏幕之间转换 — 5 —。
