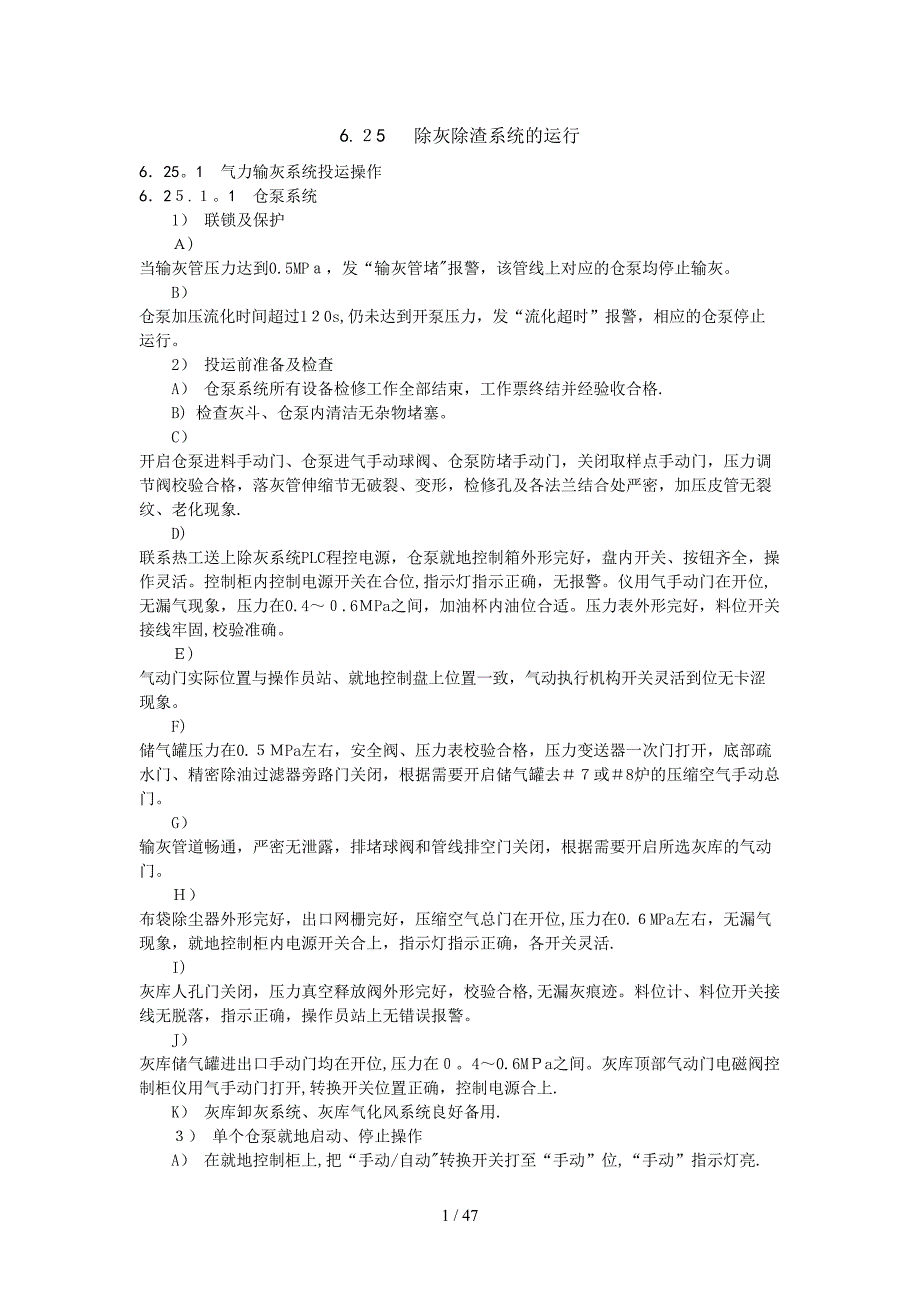

6.２5 除灰除渣系统的运行6．251 气力输灰系统投运操作6．2５.１1 仓泵系统1） 联锁及保护Ａ) 当输灰管压力达到0.5MPａ，发“输灰管堵"报警，该管线上对应的仓泵均停止输灰B） 仓泵加压流化时间超过1２0s,仍未达到开泵压力，发“流化超时”报警，相应的仓泵停止运行2） 投运前准备及检查A） 仓泵系统所有设备检修工作全部结束，工作票终结并经验收合格.B) 检查灰斗、仓泵内清洁无杂物堵塞C） 开启仓泵进料手动门、仓泵进气手动球阀、仓泵防堵手动门，关闭取样点手动门，压力调节阀校验合格，落灰管伸缩节无破裂、变形，检修孔及各法兰结合处严密，加压皮管无裂纹、老化现象.D) 联系热工送上除灰系统PLC程控电源，仓泵就地控制箱外形完好，盘内开关、按钮齐全，操作灵活控制柜内控制电源开关在合位,指示灯指示正确，无报警仪用气手动门在开位,无漏气现象，压力在0.4～０.6ＭPa之间，加油杯内油位合适压力表外形完好，料位开关接线牢固,校验准确Ｅ) 气动门实际位置与操作员站、就地控制盘上位置一致，气动执行机构开关灵活到位无卡涩现象F) 储气罐压力在0.５ＭPa左右，安全阀、压力表校验合格，压力变送器一次门打开，底部疏水门、精密除油过滤器旁路门关闭，根据需要开启储气罐去＃７或＃8炉的压缩空气手动总门。
G） 输灰管道畅通，严密无泄露，排堵球阀和管线排空门关闭，根据需要开启所选灰库的气动门Ｈ） 布袋除尘器外形完好，出口网栅完好，压缩空气总门在开位,压力在0.６MPa左右，无漏气现象，就地控制柜内电源开关合上，指示灯指示正确，各开关灵活.I) 灰库人孔门关闭，压力真空释放阀外形完好，校验合格,无漏灰痕迹料位计、料位开关接线无脱落，指示正确，操作员站上无错误报警J） 灰库储气罐进出口手动门均在开位,压力在０4～0.6MＰa之间灰库顶部气动门电磁阀控制柜仪用气手动门打开,转换开关位置正确，控制电源合上.K） 灰库卸灰系统、灰库气化风系统良好备用.３） 单个仓泵就地启动、停止操作A） 在就地控制柜上,把“手动/自动"转换开关打至“手动”位,“手动”指示灯亮.B） 把排气阀转换开关打至“开位”,待仓泵内的压力降到零后,开启仓泵的进料气动门，开始进料Ｃ) 待仓泵高料位指示灯亮或进料时间到达，关闭进料气动门,然后关闭排气门，等待输灰D） 开启仓泵进气阀和该灰管线切换气动门,待泵内的压力上升到设定的开泵压力后，打开相应管线的防堵气动门吹扫一定时间，开启仓泵的出料阀进行输灰.E) 当仓泵压力降至关泵压力时，关闭进气阀、管线防堵阀.一定时间后，关闭该电场灰管切换阀、出料阀。
Ｆ) 为防止堵管,严禁同一管线有二个或二个以上的仓泵同时出灰4） 布袋除尘器就地启动操作A） 打开布袋除尘器气包进气门B） 将布袋除尘器电源开关切换至“ON”位置C） 将布袋除尘器控制仪上“路数选择”调整到１２.D） 将“复吹”开关置于OＦF位.E） 将“电源”开关置于ON位Ｆ） 按下布袋除尘器就地控制柜上的“启动”按钮G） 检查电磁脉冲阀工作是否正常H） 调整脉冲间隔及脉冲宽度至合适位置5) 布袋除尘器就地停止操作A） 按下布袋除尘器就地控制柜上的“停止”按钮B) 将电源开关置于“ＯFF”位C) 关闭布袋除尘器气包进气门6） 投运检查及维护内容A) 仓泵以及输灰管线无漏灰现象,各灰斗下灰正常B） 系统压缩空气压力正常,无漏气现象，各压力表指使正确，气动门动作灵活、无卡涩，就地开关位置与操作员站、就地盘上指示一致C） 及时检查每个仓泵的出灰压力曲线，分析出灰情况，对报警栏中的报警应分析后确认.Ｄ） 布袋除尘器电磁阀工作正常,脉冲振打效果良好,排气口无冒灰现象6.2５.1.2 灰斗气化风系统1） 联锁及保护灰斗气化风机未投运或跳闸，则两台电加热器不允许投用或跳闸.２) 投运前准备及检查Ａ） 灰斗气化风机及其电加热器检修工作结束，工作票终结并经验收合格.B) 开启去待投运锅炉的灰斗气化风总门(根据机组运行情况)、电加热器进口手动门和各灰斗气化风手动球阀（开度适当），气化风管道保温层完整.C） 灰斗气化风机地脚螺栓紧固无松动，接地线完好。
入口滤网无堵塞（在清洗周期内），皮带张紧适当、无断裂，防护罩完好，润滑部位油质良好、透明无色,油位在１/2～2/3处，无渗漏油现象D） 风机出口安全阀、压力表校验合格，外形完好，逆止门严密，出口气动门关闭Ｅ） 就地控制箱内控制电源开关合上，仪用气手动门打开，压力在0.4~06MPa之间，无漏气现象,压力表及压力变送器一次门开启,转换开关位置和指示灯指示正确F) 电加热器测温组件安装牢固，接线无脱落，就地控制柜各表计、开关完好,电源送上,温控仪温度设定值正确.3） 灰斗气化风机及电加热器就地启动操作A) 将灰斗气化风机电源抽屉开关上转换开关置于“就地”位置Ｂ） 将“灰斗气化风机就地控制柜"上转换开关置于“就地”位置C) 开启投运风机的出口气动门Ｄ) 在灰斗气化风机电源抽屉开关上按下风机启动按钮Ｅ） 风机启动后出口压力小于６8．6kPa，与操作员站上一致Ｆ） 待灰斗气化风机运转正常后，才可启动灰斗气化风电加热器G） 将“灰斗气化风电加热器就地控制柜"上转换开关置于“就地”位置.Ｈ) 按下“启动”按钮,旋转电流调节器使灰斗电加热器温度在１２0~140℃左右，并把数显表转换开关置于“AUＴO”位。
4） 灰斗气化风机及电加热器就地停止操作A） 待灰斗内无积灰后（一般在停炉３6小时以后)，仓泵系统停止运行,灰斗气化风系统才停止运行B) 按下“灰斗气化风机加热器就地控制柜"上“停止"按钮停运灰斗气化风电加热器.Ｃ） 待电加热器出口温度降到4０℃，按下灰斗气化风机电源抽屉开关上“停止”按钮，气化风机停运D） 关闭灰斗气化风机出口气动门.5） 投运检查及维护内容A) 气化风机运转正常，无异音，振动小于0.０8mm,轴承温度小于80℃，皮带松弛适当，无断裂润滑部位油质良好、透明无色，油位在1/２~2/3处,无渗漏油现象.B) 风机出口压力小于686ｋＰa,管道及法兰结合面无漏气现象，备用风机无倒转C） 电加热器控制柜电流表三相一致，电压表在３８0V,指示灯指示正确，能根据所设定的温度值自动启停，柜内无焦味，可控硅冷却风扇运转正常D) 所有设备和阀门的就地状态与操作员站上一致6.25１．3 空压机1) 空压机联锁及保护A) 空压机主机头排气温度超过1０0℃时，空压机将报警，超过１１0℃时，空压机将跳闸B） 空压机冷却水出口温度超过60℃,空压机报警Ｃ） 空压机入口空气过滤器滤网差压超过０．05ｂar,空压机报警。
D） 空压机油分离器滤网差压达到0.8bar，空压机报警.2) 投运前准备及检查A） 确认系统所有设备检修工作全部结束，工作票全部终结并经验收合格B） 根据运行情况及设备情况,选择需投运的空压机开启空压机出口手动球阀、储气罐进气手动门、冷却水进口总门、空压机冷却水进口和出口手动门、板式冷却器入口手动球阀，关闭出口排空门、排污手动门以及储气罐排污门和除油过滤器排污门Ｃ) 系统所有的温度表、压力表校验准确,压力变送器一次、二次门打开，进口冷却水温度不超过40℃，流量在（05)ｌ/s间，压力不低于03MＰa,冷却水回路畅通D） 联系电气运行将空压机电源送上，控制面板指示灯指示正确，无报警,各参数设置正确E) 空气过滤器清洁,油分离器罐油位指示指针在“橙色”区域内，无渗漏油现象,油分离器罐安全阀校验合格，外形完好管道连接牢固,橡皮管无裂纹及老化所有的测量组件接线牢固,无松动3） 空压机就地启动操作A） 在空压机微电脑控制器中选择“就地”Ｂ） 按下控制面板上“启动”按钮，空压机开始卸载运行，自动运行灯亮,３0秒后，空压机开始加载运行４） 空压机就地停止操作A） 按控制面板上“停机”按钮,压缩机卸载30秒钟后停机。
B） 关闭停运空压机出口气动门Ｃ) 打开冷凝液排污阀,将空压机彻底排污后关闭D） 关闭停运空压机冷却水进、出口手动门E） 若是紧急情况下，则使用“紧急停机”按钮，故障排除后,将此按钮逆时针方向旋转弹出并进行“复位”，才可再次启动5） 投运检查及维护内容A） 检查空压机冷却水畅通，进口水温不超过40℃,压力不低于03MPａ，冷却水回路畅通B) 空压机主机头振动不超过008ｍm，无异音，油位在油位指示指针在“橙色”区域内，隔音罩顶部排风扇运转正常油管、水管和气管路均无泄露现象C） 控制面板上指示灯指使正确，无报警，各参数显示正常，能根据储气罐的压力自动“加载”或“卸载"D) 每2小时打开空压机排污门以及各储气罐、除油过滤器排污门排污一次6.251.4 气力输灰系统整体启动与停止１) 启动A） 在锅炉点火前４小时，准备启动除灰系统，检查设备情况,发现问题及时联系检修处理B） 在锅炉点火前2小时投运灰斗气化风系统、灰库气化风系统C） 启动空压机Ｄ） 启动所选灰库的布袋除尘器E） 启动仓泵输灰系统.２) 停止A） 确认锅炉引风机停运,电除尘器振打系统全部停运，灰斗和仓泵内无积灰,飞灰系统才可停止运行。
B) 停运仓泵系统C） 停运灰斗气化风系统D） 根据机组运行情况决定停运空压机台数E） 根据灰库的投运情况停运布袋除尘器.6.25.２ 灰库卸灰系统的启动、运行维护和停止625.21 灰库气化风系统１) 联锁及保护灰库气化风未投运或跳闸,则三台电加热器不允许投用或跳闸2） 投运前准备及检查A） 灰库气化风机及其电加热器检修工作结束，工作票终结并经验收合格B） 开启选用灰库的气化风电加热器入口气动门和灰库的气化风各支线管道手动球阀,气化风管道保温层完整C) 灰库气化风机地脚螺栓紧固无松动,接地线完好.入口滤网无堵塞（在清洗周期内）,皮带张紧适当、无断裂,防护罩完好，润滑部位油质良好、透明无色，油位在1/２～2/3处,无渗漏油现象.Ｄ） 风机出口安全阀、压力表校验合格，外形完好，逆止门严密,出口气动门关闭E) 就地控制箱内控制电源开关合上，仪用气手动门打开,压力在0．4～０6MPａ之间，无漏气现象,压力表及压力变送器一次门开启,转换开关位置和指示灯指示正确F) 电加热器测温组件安装牢固,接线无脱落，就地控制柜各表计、开关完好,电源送上,温控仪温度设定正确3） 灰库气化风机及电加热器就地启动操作Ａ） 将灰库气化风机电源抽屉开关上转换开关置于“就地”位置.Ｂ） 将“电磁阀控制柜"上转换开关置于“就地”位置.C） 开启需启动风机的出口气动门。
Ｄ） 在灰库气化风机电源抽屉开关上按下风机“启动”按钮E) 风机启动后出口压力小于８０ｋPa,与操作员站上一致F) 待灰库气化风机运转正常后,才可启动灰库气化风电加热器G） 将“灰库气化风电加热器就地控制柜”上转换开关置于“就地"位置.H) 按下“启动"按钮，旋转电流调节器使电加热器温度在120℃左右,并把数显表转换开关置于“AUTO”位4) 灰库气化风机及电加热器就地停止操作Ａ) 待仓泵系统停止运行，灰库内无积灰后，灰库气化风系统才停止运行.B） 按下“灰库气化风机加热器就地控制柜”上“停止"按钮停运灰库气化风电加热器C) 待电加热器出口温度降到40℃,按下灰库气化风电源抽屉开关上“停止”按钮,气化风机停运。
