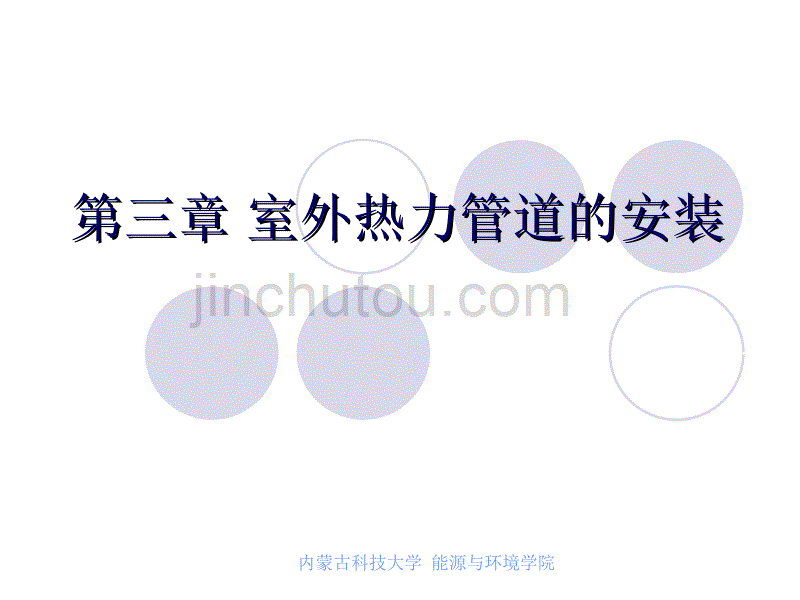

内蒙古科技大学 能源与环境学院 第三章第三章 室外热力管道的安装室外热力管道的安装 热源 热用户 热力管网 集中供热或区域供热 优点：1.利用率高，节能；2.环保；3绿化，改善市容； 4.易于实现科学的管理 管道刷油的作用有哪些？ 刷油主要是通过油漆在金属表面形成的漆膜，将金属管材与 空气、水分、日光及外界的腐蚀性物质隔绝起来，避免其受 到侵蚀从而延长使用寿命刷油的另一个作用是色彩标志 各种管道、设备上涂覆规定色漆作为标志，便于人员操作及 识别 l八种基本识别色和色样及颜色标准编号 l为便于从阀门的外型确定其基本特征，常在 阀门上标出公称压力、公称通径、介质流向 和厂标，并在阀件上涂色漆 l阀体材料的色漆，涂在阀体非加工面上 阀体材料识别涂漆色 l 注：1、可根据用户的特殊需要,改变涂漆的颜色 l 2、耐酸钢和不锈钢制的阀件，允许不涂漆发送 阀阀阀阀体材料体材料识别识别识别识别 涂漆涂漆颜颜颜颜色色阀阀阀阀体材料体材料识别识别识别识别 涂漆涂漆颜颜颜颜色色 灰灰铸铁铸铁铸铁铸铁 、可、可 锻铸铁锻铸铁锻铸铁锻铸铁 黑色黑色 耐酸耐酸钢钢钢钢 浅浅蓝蓝蓝蓝色色 球墨球墨铸铁铸铁铸铁铸铁 银银银银色色 不不锈钢锈钢锈钢锈钢 碳素碳素钢钢钢钢 灰色灰色 合金合金钢钢钢钢 蓝蓝蓝蓝色色 室外热力管道的安装 l4.1室外地下敷设管道的安装 l4.2活动支座、固定支座及补偿器安装 l4.3热力管道的试压与验收 l室外地下敷设管道安装： 地沟按照其构造分为普通地沟和预制钢筋混凝 土地沟 Ø按照其断面尺寸的大小： 可通行地沟敷设安装 半通行地沟敷设安装 不可通行地沟敷设安装 直埋敷设安装 供热管道敷设在地沟内,管道本身不承受外界荷载地沟分三种: ①通行地沟 除敷设管道外.还设有高度不小于1.8米的人行通道.工作人员可以进 入沟内巡视.检修和更换管道.多用在热源出口及不允许开挖路面的 地方.管沟较长时应有通风和照明.在地下管线密集的城市中心区.供 热管道也可以与其他管道一起敷设在通行的综合地沟内. ②不通行地沟 其尺寸只考虑管道施工操作条件.工作人员不能进入.这种地沟横断 面尺寸小.造价较低.目前广泛应用. ③半通行地沟 介于通行地沟和不通行地沟之间.地沟内的人行通道尺寸较小.工作人 员只能进行巡视及简单操作.直埋敷设是指.管道直接埋设于土壤之中. 无地沟 管道本身直接承受外界荷载.造价低.施工简便.是一种有发展前途的敷 设形式. 室外地下敷设管道安装室外地下敷设管道安装 室外地下敷设管道安装 室 外 直 埋 敷 设 管 道 安 装 室外直埋敷设管道安装室外直埋敷设管道安装 室外直埋敷设管道安装室外直埋敷设管道安装 l 热力管道支吊架 Ø 支吊架的形式：固定支架和活动支架 Ø 活动支架结构型式： 滑动支架、滚动支架、悬吊支架及导向支架四种。
Ø 固定支架结构型式： 常用夹环式固定支架、焊接角钢固定支架、曲面槽固 定支架和挡板式固定支架 支托吊架起什么作用？有几种形式？ l管道的支撑结构称为支架，起支撑管道的 作用，并限制管道的变形和位移管道支 架是管道安装工程中的重要构件之一除 埋地管道外，管道支架制作与安装是管道 安装中的第一道工序 l根据支架对管道的约束作用不同，可分为 活动支架和固定支架；按结构形式可以分 为托架、吊架和管卡三种 l（1）固定支架主要用于固定管道，均匀分 配补偿器之间的管道的伸缩量，保证补偿 器正常工作常用的固定支架如图 l（2）活动支架的作用是直接承受管道及保 温结构的重量，并允许管道在温度作用下 ，沿管轴线自由伸缩活动支架可分为： 滑动支架、导向支架、滚动支架、悬吊支 架四种形式 l1）滑动支架：是能使管子与支架结构间自 由滑动的支架可以分为低位支架和高位支 架前者适用于室外不保温管道，后者适用 于室外保温管道 l导向支架：其作 用是使管道在支 架上滑动时，不 至偏离管轴线 一般设置在补偿 器、铸铁阀门两 侧 l3）滚动支架：是以滚动摩擦代替滑动摩擦 ，以减少管道热伸缩时的摩擦力可分为 滚柱支架及滚轴支架两种。
l滚柱支架用于直径较大而无横向位移的管 道；滚轴支架用于介质温度较高、管径较 大而无横向位移的管道 l4）悬吊支架：可分为普通吊架和弹簧吊架 普通吊架主要用于伸缩量性较小的管道 ；弹簧支架适用于伸缩性和振动性较大的 管道 l热力管道支吊架 Ø支吊架的安装 偏心安装 埋设法安装 焊接法安装 包柱法安装 锚固法安装 吊架安装 偏心安装 埋设法安装 焊接法安装 包柱法安装 锚固法安装 吊架安装 l热力管道补偿器安装 Ø管道热膨胀：固定支架间设置管道补偿器，用 以补偿热膨胀量，减小热应力，确保管道自由 伸缩 Ø补偿器类型： 自然补偿器和专用补偿器两大类 补偿器类型 l热力管道补偿器安装 Ø方形补偿器制作： 选用质量好的无缝钢管制作方形补偿器，且整个补偿器最好用 一根管子，连续煨制而成，制作大规格方形补偿器时，也可用 两根或三根管子焊接而成 Ø方形补偿器安装： 为减小补偿器工作时的热应力及提高其热补偿能力，方形补偿 器安装时，须将外伸臂预先拉开一定长度后，再安装在管路上 ，此拉伸过程是在常温状态下进行的，故俗称“冷拉”冷拉量 允许偏差应小于±10毫米一般管道工程的冷拉量可按计算管 段热伸长量的一半进行。
方补制作 预拉伸 l 室外热力管网安装一般要求 Ø连接方式：室外供热管道常用的管材为焊接钢管 或无缝钢管，其连接方式一般应为焊接对口焊 接时，若焊口间隙大于规定值时，不允许在管端 加拉力延伸使管口密合，应另加一段短管，短管 长度应不小于其管径，且不得小于100毫米 Ø排气与放水：热力管网中，应设置排气和放水装 置排气点应设置在管网中的最高点，一般排气 阀门直径选用15－25毫米的在管网的低位点设 置放水装置，放水阀门的直径一般选用热水管道 直径的1/10左右，但最小不应小于20毫米放水 不应直接排入下水管或雨水管道内，而必须先排 入集水坑 l 室外热力管网安装一般要求 Ø 支管与干管的连接方式：热水管道的支管，可从干管的上 、下和侧面接出，从下面接出时应考虑排水问题；蒸气和 凝水管道，支管宜从干管的上面或侧面接出 Ø 方形补偿器支架：管路上方型补偿器两侧的第一个支架应 为活动支架，设置在距补偿器弯头起弯点0.5－1米处，不 得设置成导向支架或固定支架 Ø 焊缝距支架距离：管道接口焊缝距支架的净距不小于150毫 米卷管对焊时，其两管纵向焊缝应错开，且不小于200毫 米，并要求纵向焊缝侧应在同一面上。
l热力管道试压 Ø热力管道强度试验： 试验压力为工作压力的1.5倍，但不得小于0.6MPa 试验前，管路中阀门全部打开，试验段与非试验段管路应断 ，管道敝口处用盲板封堵严密；与室内管道连接处，在法兰 中插入盲板 经充水排气后关阀排气阀，若各接口无漏水现象就可缓慢加 压先升压至1/4试验压力，全面检查管道，无渗漏时继续 升压当压力升至试验压力时，停止加压并观测10分钟，若 压力降不大于0.05MPa，可认为系统强度试验合格另外， 管网上用的预制三通、弯头等零件，在加工厂用2倍的工作 压力试验，闸阀在安装前用1.5倍工作压力试验 l热力管道试压 Ø热力管道的严密性试验： 严密性试验一般伴随强度试验进行，强度试验合格后将水压降 至工作压力，用质量不大于1.5千克的圆头铁锤，在距焊缝15- 20毫米处沿焊缝方向轻轻敲击，各接口若无渗漏则管道系统严 密性试验合格 当室外温度在0与-10℃间仍采用水压试验时，水的温度应为 50℃左右的热水然后灌入管道内试压，且其管段最长不宜超 过200m试压后应立刻将水排出，并检查有无存水地方，以免 把管子冻裂 还应指出的是，对于架空敷设热力管道的试压，其手压泵及压 力表如在地面上，则其试验压力应加上管道标高至压力表的水 静压力。
热力管道的验收 l 热力管道施工完毕后应检查其工程是否符合设计 及施工规范的质量要求，检查支吊架配置的坚固 性和正确性，以及坡度、补偿器、排水装置等各 部件安装的正确性 l 验收时和采暖工程一样，施工单位应提交各项 记录、图纸等文件 室外给排水管网安装 l庭院给排水管网安装的一般规定 l庭院给水管网安装 l庭院排水管网安装 l室外（庭院）给排水管道试压 l庭院给排水管网安装的一般规定 Ø 管道的座标和标高应符合设计要求，其偏差不得超过 规范规定要求 Ø 给水管道与污水管道在不同标高平等铺设，其垂直间 距在500毫米以内，若给水管管径等于或小于200毫米 ，管壁间距不得小于1.5米；管径大于200毫米，不得 小于3米 Ø 在地下水位较高、雨季或冬季安装管道，应根据实际 情况采取降水、排水或防冻等措施 Ø 管道和支墩，不得直接铺设在冻土和未经处理的松土 上 Ø 承插接口管道的转弯处、三通支管的背部、管道尽端 的管堵上，均要设置支墩 l庭院给水管网安装 Ø庭院给水管网系统是室内给水管道系统与城市 给水管网系统的连接部分 Ø庭院给水管网所用的管材，当DN≤65毫米时， 常采用镀锌钢管；DN＞65毫米时，常采用给水 铸铁管。
Ø使用镀锌钢管时，其加工及安装方法见前面有 关章节这里只讲述给水铸铁管的安装方法 l庭院给水管网安装 Ø安装施工程序 一般包括开挖沟槽、检查管材与清理接口、 下管、对口、打口及养护、水压试验和回填 沟槽等 l庭院给水管网安装 Ø安装施工方法 开挖沟槽 铺设铸铁管或钢管，一般不加任何基础，可 用天然土基作为基础施工时，仅需要将天然 地基整平或挖成与管子外形相符的弧形槽所 以，不论采用何种方法挖沟槽，一定不要超挖 一旦超挖破坏了天然土基，或被地面水浸泡 后，应将这部分土壤挖掉，再铺垫砂石，以确 保管基的坚固性 l庭院给水管网安装 Ø安装施工方法 检查管材与清理接口 检查管子有无裂纹、砂眼和破损检查除先外 观检查外，还需用手锤轻击管身，若声音清脆 即为合格；若有沙哑或杂音说明管子有裂损， 不能使用外观检查中若发现管子的沥青防腐 层有破露，则应在下管前补涂 管材合格的铸铁管，应用氧气—乙炔焰或喷 灯将承口内及插口外的沥青保护层烧烤掉，然 后用钢丝刷打净，对口前再用抹布擦净下管 前应将管内壁用抹布拖净 l 庭院给水管网安装 Ø 安装施工方法 下管 下管前，应先开挖接口工作坑工作坑的开挖尺寸可 按规范规定选取。
下管方法可根据管径、沟槽和施工机具装备情况确 定管径较大且施工机具装备较好时，可采用汽车式起 重机或履带式起重机等，但注意起重机距沟边至少1.5 米，以防沟壁坍塌庭院管线的管径比较小，一般多采 用人力或人力配合小型机具进行下管，如木槽溜管法、 塔架下管法及人工压绳下管法等 l 庭院给水管网安装 Ø 安装施工方法 对口： 对口方法要根据管径的大小确定管径小于400毫米的管子，可用人 工或用撬杠顶入对口；管径大于或等于400毫米的管子，用吊装机械 或倒链对口 l庭院给水管网安装 Ø安装施工方法 打口及养护 ： 管道打口也称管道接口庭院给水管道的接口方式， 一般采用承插式接口，仅在与有法兰盘的配件、阀门连 接时，或其它特殊情况下才采用法兰盘接口给水铸铁 管常采用石棉水泥接口、膨胀水泥砂浆接口等承插式接 口方法 施工完毕的石棉水泥接口及膨胀水泥砂浆接口，可用 盐水拌和的粘泥封口养护，并同时覆盖草帘石棉水泥 接口也可立即用暖土回填膨胀水泥砂浆接口处，可用 暖土临时填埋，但不得加夯 l庭院给水管网安装 Ø安装施工方法 回填沟槽 ： 回填沟槽时，除设计要求自然沉实可不夯实外，均 应分层回填、分层夯实。
回填土应以管子两侧开始， 边回填边夯实，至管顶后，再从管顶回填至管顶以上 500毫米处，进行夯实以后每回填200－300毫米夯实 一次，直至与地面并拢 l庭院给水管网安装 Ø安装施工方法 回填沟槽 ： 给水管沟回填时还应注意： ①给水管水压试验前，除接口外，管道两侧及管顶以 上回填高。
