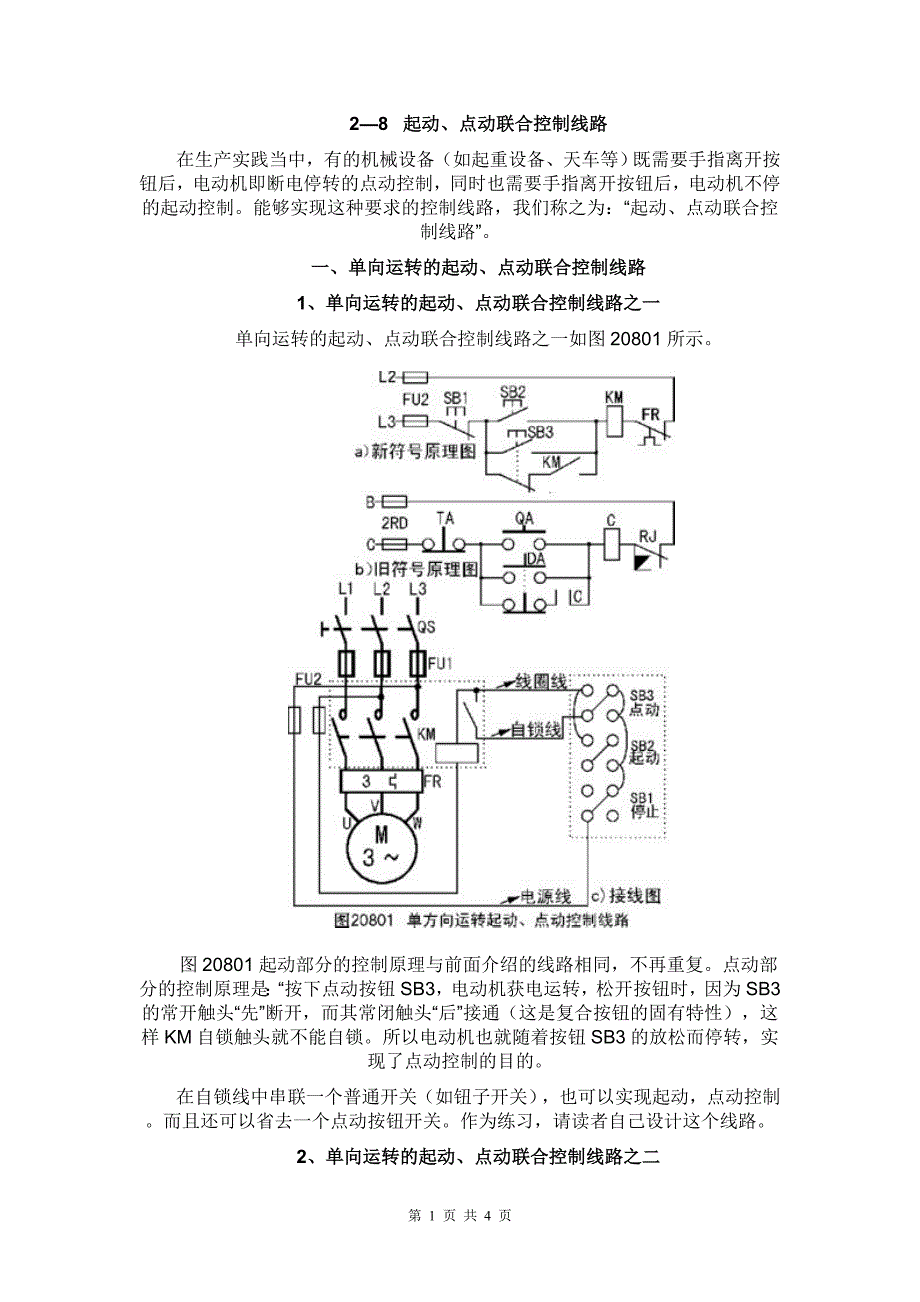

2—8 起动、点动联合控制线路在生产实践当中，有的机械设备（如起重设备、天车等）既需要手指离开按钮后，电动机即断电停转的点动控制，同时也需要手指离开按钮后，电动机不停的起动控制能够实现这种要求的控制线路，我们称之为：“起动、点动联合控制线路”一、单向运转的起动、点动联合控制线路1、单向运转的起动、点动联合控制线路之一单向运转的起动、点动联合控制线路之一如图20801所示 图20801起动部分的控制原理与前面介绍的线路相同，不再重复点动部分的控制原理是：“按下点动按钮SB3，电动机获电运转，松开按钮时，因为SB3的常开触头“先”断开，而其常闭触头“后”接通（这是复合按钮的固有特性），这样KM自锁触头就不能自锁所以电动机也就随着按钮SB3的放松而停转，实现了点动控制的目的在自锁线中串联一个普通开关（如钮子开关），也可以实现起动，点动控制而且还可以省去一个点动按钮开关作为练习，请读者自己设计这个线路2、单向运转的起动、点动联合控制线路之二单向运转的起动、点动联合控制线路之二如图20802所示 图20802控制线路的接触器部分的接线图与前图一样，请参阅图 20801，原理与实际接线都很简单，不再赘述。
二、可逆起动、点动联合控制线路可逆起动、点动联合控制线路，如图20803所示: 图20803中，“正起”为正转起动按钮的简称；“反起”为反转起动按钮的简称；“正点”为正转点动按钮的简称；“反点”为反转点动按钮的简称；图20803控制线路具有双重联锁和可直接打反车的功能，操作既安全又方便图20803的控制原理与图20802相同，它们都是将点动按钮的常闭触头，串入自锁控制线中，以达到实现点动的目的，所以该控制线路的原理部分不再赘述主回路及控制回路的接触器部分的接线，与前面的双重联锁可逆控制线路完全相同如果需要，请查阅该部分按钮开关部分的接线按钮开关部分的接线较复杂，初学者在实际接线时，最好对照接线图20803C），并按下面的接线步骤安装接线步骤如下:1首先把两个按钮开关的接点向上(即按钮开关的接点正对着操作者)，并且使停止按钮（多为红色）在下方2将SB2、SB3左侧常开接点与SB3、SB4的左侧常闭接点，用短导线连接在一起3将SB4、SB5的左侧常开接点与SB2、SB5的左侧常闭接点，用短导线连接在一起4将从接触器引出的“电源线”接至停止按钮SB1左侧的常闭接点；再将SB1右侧常闭接点与SB4、SB2的右侧常闭接点用短导线连接在一起。
5将SB2、SB3右侧常开接点用短导线连接后，再与从接触器引出的“正转线圈线”相连接；将SB4、SB5右侧常开接点用短导线连接后，再与从接触器引出的“反转线圈线”相连接；6将从接触器引出的“正转自锁线”与SB3右侧常闭接点相连接；将从接触器引出的“反转自锁线”与SB5右侧常闭接点相连接至此，按钮部分的接线全部完毕整个控制线路的所有接线都安装完毕后，应仔细全面检查，确定无错误和遗漏后，通电试机第 1 页 共 4 页。
