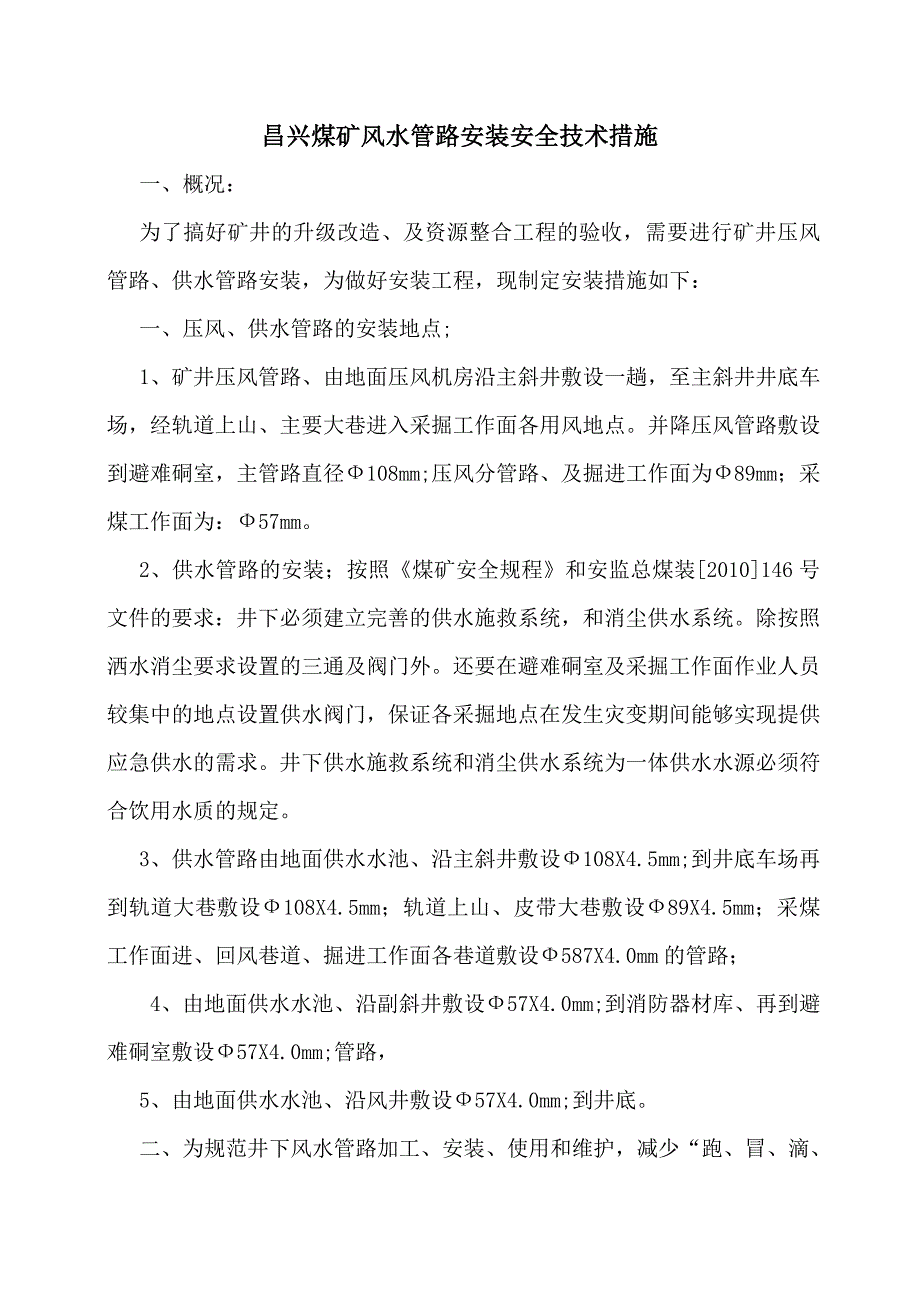

昌兴煤矿风水管路安装安全技术措施一、 概况：为了搞好矿井的升级改造、及资源整合工程的验收，需要进行矿井压风管路、供水管路安装，为做好安装工程，现制定安装措施如下：一、 压风、供水管路的安装地点;1、矿井压风管路、由地面压风机房沿主斜井敷设一趟，至主斜井井底车场，经轨道上山、主要大巷进入采掘工作面各用风地点并降压风管路敷设到避难硐室，主管路直径Ф108mm;压风分管路、及掘进工作面为Ф89mm；采煤工作面为：Ф57mm2、供水管路的安装；按照《煤矿安全规程》和安监总煤装[2010]146号文件的要求：井下必须建立完善的供水施救系统，和消尘供水系统除按照洒水消尘要求设置的三通及阀门外还要在避难硐室及采掘工作面作业人员较集中的地点设置供水阀门，保证各采掘地点在发生灾变期间能够实现提供应急供水的需求井下供水施救系统和消尘供水系统为一体供水水源必须符合饮用水质的规定3、供水管路由地面供水水池、沿主斜井敷设Ф108X4.5mm;到井底车场再到轨道大巷敷设Ф108X4.5mm；轨道上山、皮带大巷敷设Ф89X4.5mm；采煤工作面进、回风巷道、掘进工作面各巷道敷设Ф587X4.0mm的管路； 4、由地面供水水池、沿副斜井敷设Ф57X4.0mm;到消防器材库、再到避难硐室敷设Ф57X4.0mm;管路，5、 由地面供水水池、沿风井敷设Ф57X4.0mm;到井底。
二、为规范井下风水管路加工、安装、使用和维护，减少“跑、冒、滴、漏”，实现矿井风水管路“生命线”紧跟掘进头、采煤工作面，为采掘安全生产打下基础，风水管子加工统一由矿修理房加工和刷漆，加工应符合下列标准：1、管子盘焊接要与管子中线垂直，不能出现歪斜，焊渣要清理干净，焊缝不能出现漏水2、管子弯头焊接要横平竖直，不能出现斜口3、风水管子焊成后要进行刷漆防腐，水管要刷成灰色，风管要刷成绿色4、风水管子加工焊接，每50米要焊一个1米长的管子三通短节风水管子焊成后在地面指定地点存放5、每个新开的掘进头，风水管路支路开口，由机电修理房机修工进行安装开口，各掘进头施工队派人配合安装，每个新开掘进头风水管路支路开口必须安装风水管闸门，便于各掘进头续接风水管路和维护6、风水管子过固定大巷口要焊成龙门架过巷，其它巷道过巷用软连接管子入地过巷，过巷水管不能漏水，不能斜拉，不能影响过人、过设备，龙门架和管子拐弯短节焊接由机电修理房加工，安装由修理房修理工安装，施工队将过巷所用物件运到安装过巷的地点三、井下管线安装标准 UK`A:N2[ 1、岩巷风、水管路安装标准： WhP P4 # 1.1 井下所有风、水管路必须进行吊挂，临时管路必须采用管子挂钩进行吊挂固定，永久管路按照设计技术要求进行安装。
{I#_0Q,i 1.2 管子挂钩必须由矿机修厂统一加工，任何单位不得私自加工与图纸不符的管子挂钩，机修厂要依据图纸严格控制加工尺寸和焊接质量，不合格的挂钩任何单位可拒绝领用 +ikSa8)*i 1.3 挂钩吊孔高度以巷道腰线为准，允许误差±50mm；水平间距为3m，允许误差±100mm吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm吊挂点必须牢固可靠，有足够的承载能力 Y\ xEPh 1.4 风、水管路应同侧敷设，敷设过程中要严格按照风管在上、水管在下的原则进行安装 3bEcKA_z( 1.5 当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过 bzN[*X| 1.6 当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。
X+vK Y 1.7 临时风水管路与固定风水管路并接时均采用钢管连接，弯头配制要美观，装配与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理 0cG '37[ 1.8 敷设的风、水管路采用TH52-01型防腐涂料进行防腐处理水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆刷漆要均匀，色泽一致且无流淌现象 &AiAd6 1.9 风、水管路均要进行编号，风管编号“F”开头，如：“F001→”，水管编号“S”开头，如：“S001→”风水管路编号要上、下对照一致，间隔不超过50m编号要求统一采用白色字体，字号高度为40mm，箭头方向与流向相同 8PI%Z6 1.10风水管路沟通后严禁有漏风、漏水现象，用管箍连接的风水管路，漏风、漏水时严禁用速凝剂封堵 r" H::A 2、煤巷临时风、水管路安装标准： ^F^g(|(K 2.1煤巷内的风、水管路必须整齐吊挂，且要求沿采煤工作面非回采侧布置安装 +VwQ=[y] 2.2风水管路选型：为满足保证在工作面回采时不在重新敷设风水管路，在掘进期间轨道顺槽选用4吋水管、2吋风管；皮带顺槽选用2吋水管、2吋风管。
!Ko2yn}6l 2.3管路吊挂应尽可能同电缆分别吊挂在巷道的两侧，必须吊挂在同一侧时，应吊挂在电缆的下方300mm以下 }YwaN'3p! 2.4煤巷内的风、水管路采用双股8＃钢丝进行吊挂，铁丝吊点为巷帮固定的锚杆螺丝，要求将锚杆固定螺丝上再安装一个闭帽，将铁丝夹在两个螺母之间，并将铁丝固定牢固 ]#0 ( 2.5风、水管路间距为200mm，风管下平面距底板不小于1m，铁丝吊点间距为3m，并遵循风管上、水管下的原则进行吊挂 VcjbRpTy& 2.6吊挂时，先用8#铁丝单头在锚杆上拧一圈而后两股合并，在上层压风管上缠绕一圈后再在主铁丝上麻股一圈，而后主铁丝继续向下保证两管路有200mm间距后在下层管路上缠绕一圈，再在主铁丝上麻股三圈并截去多于铁丝头，并将铁丝头拧向煤壁一侧，以防挂伤工作人员 F5)`FM^R 2.7每股铁丝只允许吊挂两趟2寸或4寸管路，6寸管路采用专用铁丝单独吊挂 Nd8>p.iqO 2.8其余要求同岩巷的风、水管路安装标准四、掘进工作面风水管路安装：1、新开掘进头风水管子开口后由各施工队自己安装，不安装或者安装不到位，对施工队进行罚款一次200元。
安装时由各施工队根据本队实际掘进进度，到矿部开领料单领取风水管子，到仓库领取安装管子配件，不扣施工队材料费，领出后与本队材料一同装车下井，由本队负责运输到掘进地点并进行安装2、风水管子安装高度：主斜井将风水管路架在井筒已设置好的横梁上，煤梁必须固定其它巷道、从巷道底板起300毫米开始吊挂风水管子，水管在上，风管在下，风管与水管间隔200毫米吊挂铁丝要用双铁丝，不能用单股铁丝，吊挂间距3—5米否则一处罚款20元3、风水管子每安装50米左右要安装一个短节留一个阀门，便于洒尘和巷道维护用气，风水管子安装到掘进头时风水管子要安装管子堵头便于管子变头接软管，风水管路要安装到距掘进头20米处，实现风水管路紧跟掘进头的要求，违者对责任施工队一次罚款100元4、支路风水管路日常维护由各施工队负责，不能出现“跑、冒、滴、漏”，否则每处对施工队罚款50元5、主风水管路即公用管路日常维护由机电运输队负责，出现“跑、冒、滴、漏”，安排过不处理每处对机电运输队罚款20元 五、工作面排水管路的敷设 =Rd`"]Mnfb 1、排水管路的管径必须按设计要求进行敷设 , dC.|P' ` 2、排水管路在风、水管路下方吊挂,管路间距200mm，吊挂点为风水管路吊挂锚杆下方对应锚杆，吊挂点间距为5m；当排水管路为多趟时，可按上述方法依次向下吊挂，且要保证最下部一趟管路距地板不小于100mm,铁丝吊挂方式同煤巷风水管路吊挂标准。
ZTmy }@l 3、各排水管路应在巷道（管路）相对较低处，安装排污三通和闸阀，并定期进行放淤，以防管路堵塞 @3`5(xwzm 4、排水管路刷蓝色防锈漆，并进行编号，编号与泵、控制开关相对应，排水管路编号以“P”开头，如名称：“排水管路P1－001 ”要求编号统一采用白色字体，编号间隔50m，字号高度为40mm，箭头方向与流向相同 N'{[BA(eE 六、电缆悬挂标准： "vGh/sXW 1、井下必须使用矿统一标准的电缆钩，凡以后新施工的采区轨、皮集中巷，要依据采区工作面布置个数和实际电缆敷设根数，由施工单位一次将电缆钩安装到位，电缆钩上、下孔均要固定煤巷顺槽的电缆钩可采用钢丝绳吊挂，挂钩要悬挂在同高度绷紧的钢丝绳上，以做到电缆悬挂横平竖直电缆悬挂用的挂钩、夹子、卡箍必须齐全有效 XgxE M1( 2、橡套电缆在轨道运输大巷（集中巷）安装悬挂间距1.5m，允许误差±50mm；敷设高度最低电缆钩下吊孔距巷道腰线0.8m以上，允许误差±10mm；固定电缆钩的锚杆埋入深度不小于200mm，允许误差±10mm悬挂高度应保证矿车掉道时电缆不受撞击。
zx@!8Z 3、采掘工作面（顺槽）巷道悬挂间距为1.5m，允许误差±100mm；悬挂高度以电缆钩上吊孔距地板2.0m为准，允许误差±50mm；其他有特殊要求的电缆按设计进行吊挂 EP:`l 4、各单位应依据施工的巷道情况选用合适规格的电缆钩，同一巷道使用的电缆钩规格型号必须统一电缆钩应根据实际需要并参照机电科下发的图纸标准，向供应科报计划领取 p)biOG 5、电缆不得悬挂在风管或水管上，不得遭受淋水电缆上严禁悬挂任何物件电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m 以上的距离 ^ `LqNG 6、新敷设的通信和信号的电缆应同电力电缆尽量分挂在巷道两侧，受条件所限时，通信和信号电缆应吊挂在距电力电缆上方0.1m以上的地方对于井下已敷设在巷道同侧的通信和信号及动力电缆，必须符合本标准，并相互不得交叉 @CNJpQ ujn 7、电缆敷设吊挂标准： Q4XlYgIV2A 7.1运输大巷内电缆吊挂必须平直，并有适当的驰度，电缆悬挂点间距不超过1.5m，无交叉、盘圈现象电缆吊挂从上至下按照电缆直径依次增大的原则进行悬挂，其间距保持在0.1m以上，高压电缆之间，低压电缆之间间距不小于50mm，高、低压电缆间距应大于0.1m。
若通信、信号电缆与动力电缆在同一侧敷设时，要按照通信和信号电缆在上、动力电缆在下的原则吊挂，不得相互交叉 rK gl:s j+ 电缆从大巷向各自工作面拐弯时，应依据现场巷道情况，顺势进行敷设，多余电缆不得在大巷内来回进行往返敷设，其它单位的电缆应在此巷道口上方平直敷设吊挂若电缆根数较多，可安装支架按照固定电缆在内，临时电缆、通信和信号电缆在外分层吊挂 ?/| Xie 7.2采掘工作面巷道（顺槽）内电缆必须横平竖直吊挂，电缆悬挂点间距不超过1.5m，电缆不得交叉、不规则绕弯，电缆吊挂从上至下按照电缆直径依次增大的原则进行悬挂，高压电缆之间，低压电缆之间间距不小于50mm，高、低压电缆间距应大于0.1m通讯和信号电缆吊挂必须在动力电缆上方0.1m以上的地方 461g7R%r 7.3硐室内及通道口电缆吊挂要平直，悬挂高度依据硐室现场情况定，按照通信和信号电缆在上、动力电缆在下，电缆直径从上至下依次增大的原则进行悬挂，其间距保持在0.1m以上，高压电缆之间，低压电。
