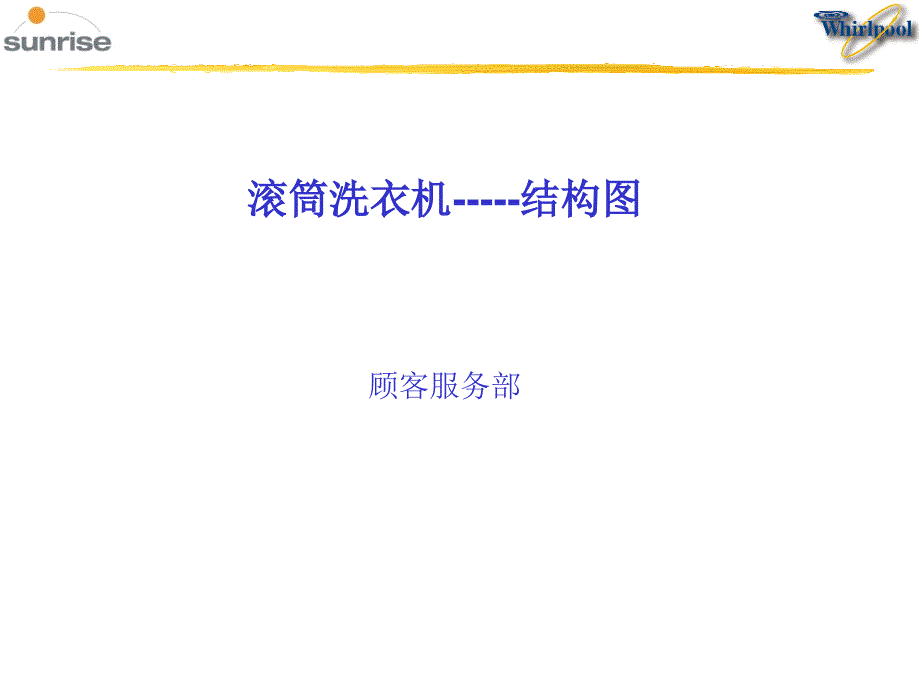

滚筒洗衣机-结构图顾客服务部Machine Structure后盖板0,4mm支架 2*1,25mm侧板0,8mm顶盖组件皂盒上支撑控制面板定时器皂盒把手门体组件门玻璃滚筒踢脚板门锁电机排水滤网排水泵过滤器压力开关进水阀塑料/ 橡皮部件金属部件E Part加热管门封Cabinet-1Cabinet-3拆除前面板顺序1.拆除顶板2.如果有需要,可拆下门组件3.拆除前面板连接线4.取掉门锁上的两个螺钉5.拿出清洁去垢抽屉6.取掉喷水处的三个螺钉7.松开控制器面板上的两个螺钉,拆下控制器8.拆下底座以及底部的三个螺钉9.拆下顶部的两个螺钉重新安装前面板 左右必须在同一平面,方可固定排水软管内部图底盘上的三个螺钉Cabinet-4水管在后边固定内部视图内部固定如果取掉不可再次使用Cabinet-5拆取:按住向下底部的三个卡扣Aesthetic-1用两个螺钉固定控制器面板箱体上的卡扣Aesthetic-2将定时器固定在控制面板上的卡扣上Aesthetic-3特殊的工具Aesthetic-4, table top用三个螺钉固定安装向前推Entrance内部框架外部框架Tub&Drive-1加热管加热管支架Tub&Drive-2铜合金套的三角栓Inlet-1冷水阀主洗冷水阀预洗 热水阀Inlet-2预洗主洗软化剂用三个螺钉固定到控制面板上Outlet-1水泵的固定:4个螺钉(带底部支座的)E&E压力开关支架, 门锁支架,电线槽/管道等的 3D视图门锁压力开关支架电线槽/管道Package包装组件电机支架左视图主视图每台洗衣机有四个传送螺钉 凹槽必须与传送带在一条线上凹槽传送带槽。
