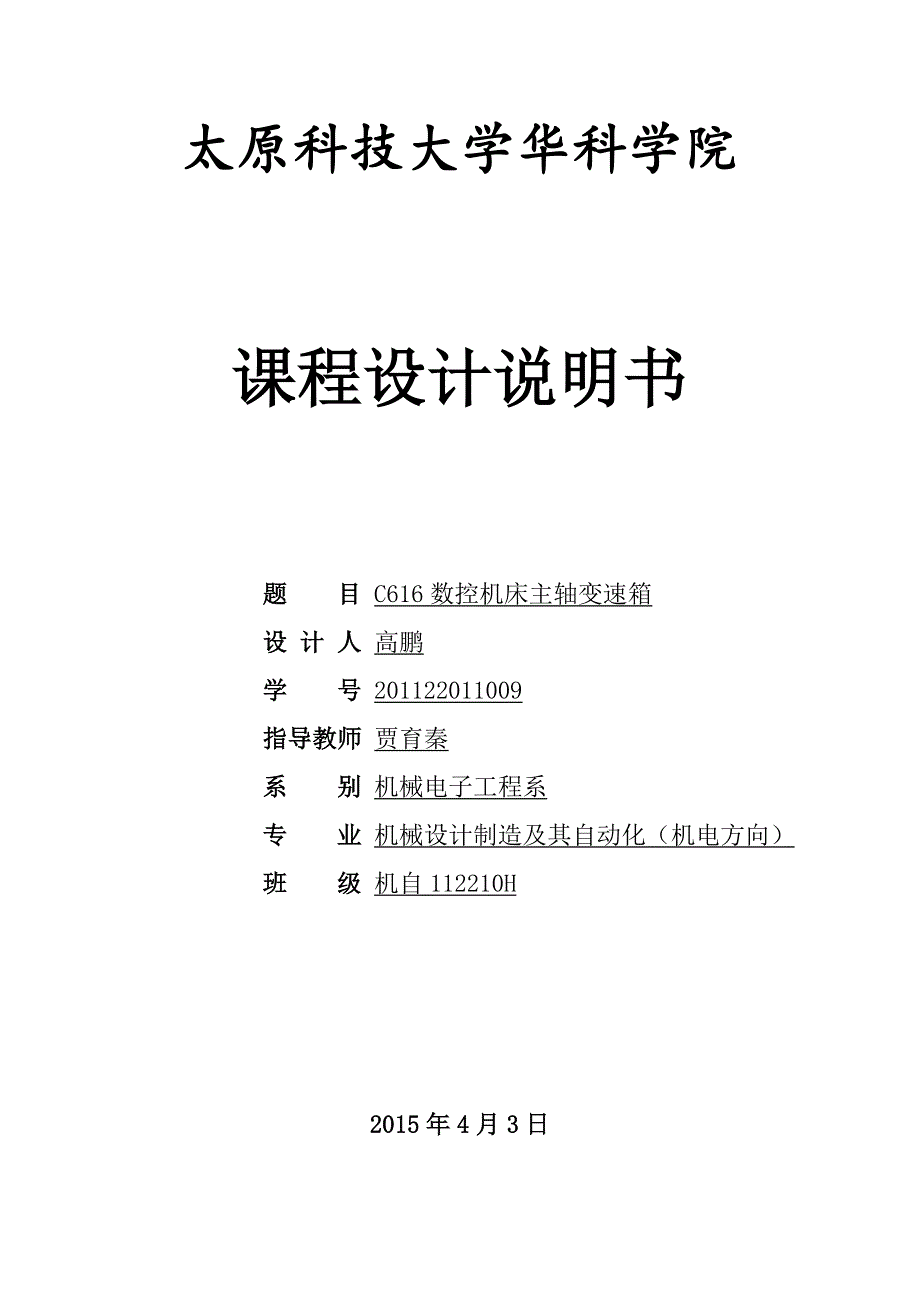

太原科技大学华科学院课程设计说明书 题 目 C616数控机床主轴变速箱 设 计 人 高鹏 学 号 201122011009 指导教师 贾育秦 系 别 机械电子工程系 专 业 机械设计制造及其自动化（机电方向） 班 级 机自112210H2015年4月3日太原科技大学华科学院数控技术课程设计任务书题目：C616数控机床主轴变速箱内容：1. 机床展开图 2. 主轴零件图 3. 课程设计任务书 4. 课程设计说明书 原始资料：机床转速图一张; 班 级 机自112210H学 生 高鹏指导 教 师 贾育秦 2015年4月3日目 录1. 摘要和机床参数确定………………………………………………………………11.1机床运动参数的确定…………………………………………………………………11.2机床动力参数的确定…………………………………………………………………11. 3机床布局………………………………………………………………………………1 2. 主传动系统运动设计……………………………………………………………………22.1确定变速组传动副数目………………………………………………………………22.2确定变速组的扩大顺序………………………………………………………………22.3绘制转速图……………………………………………………………………………32.4确定齿轮齿数…………………………………………………………………………32.5确定带轮直径…………………………………………………………………………32.6验算主轴转速误差……………………………………………………………………42.7绘制传动系统图………………………………………………………………………4 3．估算传动件参数 确定其结构尺寸………………………………………………………53.1确定传动转速…………………………………………………………………………53.2确定主轴支承轴颈尺寸………………………………………………………………63.3估算传动轴直径………………………………………………………………………63.4估算传动齿轮模数……………………………………………………………………63.5普通V带的选择和计算………………………………………………………………7 4．结构设计…………………………………………………………………………………84.1带轮设计………………………………………………………………………………84.2齿轮块设计……………………………………………………………………………84.3轴承的选择……………………………………………………………………………94.4主轴组件………………………………………………………………………………94.5操纵机构、滑系统设计、封装置设计………………………………………………94.6主轴箱体设计…………………………………………………………………………94.7主轴换向与制动结构设计……………………………………………………………9 5.传动件验算……………………………………… ………………………………………105.1齿轮的验算……………………………………… …………………………………105.2传动轴的刚度验算………………………………… ………………………………125.3花键键侧压溃应力验算……………………………………………………………165.4滚动轴承的验算……………………………………………………………………165.5主轴组件验算.......................................................176. 主轴位置及传动示意图..............................................207.总结……………………………………………………………208.参考文献………………………………………………………………211.摘要机床课程设计，是在数控机床系统设计课程之后进行的实践性教学环节。
其目的在于通过机床运动机械变速传动系统的结构设计，使学生在拟定传动和变速的结构的结构方案过程中，得到设计构思，方案分析，结构工艺性，机械制图，零件计算，编写技术文件和查阅技术资料等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，并培养学生具有初步的结构分析，结构设计和计算能力1.1 机床运动参数的确定（1） 确定公比φ及Rn已知最低转速nmin=45rpm，最高转速nmax=1980rpm，变速级数Z=12，则公比： φ= （nmax/nmin）1/（Z－1） =（1980rpm/45rpm）1/（12－1）≈1.41 转速调整范围： Rn=nmax/nmin=44（2） 求出转速系列根据最低转速45r/min，最高转速=1980r/min，公比φ=1.41，按表选出标准转速数列： 2000 1400 1000 710 500 355 250 180 125 90 63 451.2机床动力参数的确定已知电动机功率为N=4kw，根据《金属切削机床简明手册》（范云涨、陈兆年编）表11-32选择主电动机为Y112M-4，其主要技术数据见下表1：表1 Y90L-4技术参数转速（r/min）额定功率（kw）满载时堵转电流堵转转矩最大转矩同步转速（r/min）级数电流（A）效率（%）功率因数额定电流（倍）额定转矩（倍）额定转矩（倍）144048.884.50.827.02.22.2150041.3机床布局确定结构方案1）主轴传动系统采用V带，齿轮传动。
2）传动型采用集中传动3）制动采用式摩擦离合器和带式制动器4）变速系统采用多联划移齿轮变速5）润滑系统采用飞溅油润滑2）布局采用C616型车床常规的布局形式机床主要由主轴箱，皮鞍，刀架，尾架，进给箱，溜扳箱，车身等6个部件组成主轴的空间位子布局图2 主传动系统运动设计2.1确定变速组传动副数目实现12级主轴转速变化的传动系统可以写成多种传动副组合：1）12=3 2）12=43 3）12=3 4）12=25)12=2方案中1）和2）可省一根轴但是有一个传动组内有四个变速传动副，会增加轴向尺寸这种方案不宜采用根据传动副数目分配应“前多后少”的原则，方案3）是可取的可以使传动副传动组放在接近电动机处，则可使小尺寸的零件多些，大尺寸的零件少些，这样节省了材料2.2确定变速组的扩大顺序12=2×3×2的传动副组合，其传动组的顺序又可有以下六种形式：1） 12=31×23×26 2） 12=31×26×233） 12=32×21×26 4） 12=34×21×225） 12=32×26×21 6） 12=34×22×21 选着中间轴的变速范围最小的方案，变速范围小，转速高，转矩较小，传动件的尺寸九可以小些，尽量使扩大组的顺序要与传动顺序一致的原则。
