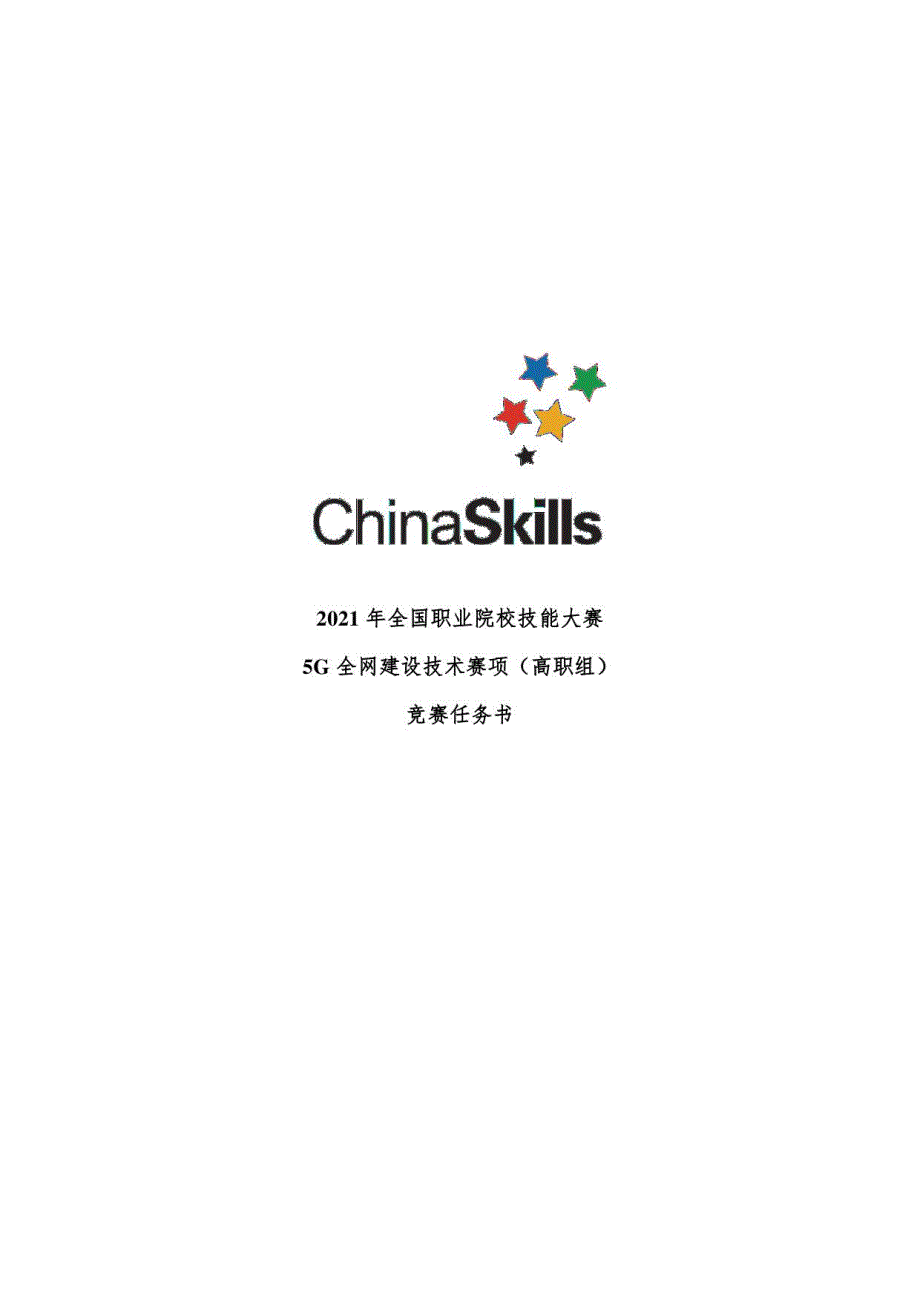

ChinaSkills2021年全国职业院校技能大赛5G全网建设技术赛项（高职组）竞赛任务书竞赛须知1.竞赛内容分布 竞赛阶段1任务：5G网络规划部署（2 5分）竞赛阶段2任务一：5 G室分站点工程建设（1 2分）任务二：5 G室外站点工程建设（8分）竞赛阶段3任务：5 G网络运维优化（5 0分）2.竞赛时间竞赛时间为1.5天，共8个小时3.竞赛注意事项1）任务书共9页，如出现任务书缺页，字迹不清等问题，请及时向裁判申请更换任务书2）竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信设备等进入赛场3）选手提交的资料不得出现学校、姓名等与身份有关的信息，否则成绩无效4）5 G 网络规划部署、5 G 室分站点工程建设与5G 室外站点工程建设所有既有配置和数据均依照工程实际配置，不可更改原有网络规划及数据，赛事已设置自动监控，5 G 网络规划部署任务对原有规划数据改动一处扣5 分，5G 室分站点工程建设与5G 室外站点工程建设任务对原有规划数据改动一处扣1分，直到该项任务总分扣完为止5）比赛完成后，所有电脑保持运行状态，不要随意关闭电脑比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草稿纸）带离赛场。
6）裁判以各参赛队队长提交的结果为主要评分依据在比赛结束前，完成任务书所要求的操作5 G 网络规划部署中网络规划计算部分结果在标准答案上下浮动10%视为正确，超过浮动范围不得分5G 室分站点工程建设与5G 室外站点工程建设中工程预算金额计算结果四舍五入保留至小数点后两位，在标准答案上下浮动5 元视为正确7）参赛队需按任务书中要求完成相应的业务测试，如会话、联网、切换、重选、漫游、切片应用等若完成非任务书要求的测试项目，不得分8）各项竞赛内容得分总和为参赛队得分，按照总得分从高到低排定名次若得分相同，按照5G 网络规划部署、5G 网络运维优化、5G站点工程建设的得分高低依序排名4.竞赛结果的提交1)5 G网络规划部署，在网络规划部署的工作过程中，完成网络规划与开通调试，填写任务记录表并提交2)5G室分站点工程建设，在室分站点建设工作过程中，完成室分站点方案设计与施工验收，填写工程建设记录表及预算记录表并提交3)5G室外站点工程建设，在室外站点建设工作过程中，完成室外站点方案设计与施工验收，填写工程建设记录表及预算记录表并提交4)5G网络运维优化，在网络维护与优化的工作过程中，完成网络性能故障处理与业务质量优化，填写故障调整记录表并提交。
竞赛阶段1任务：5G网络规划部署（25分）1.任务背景5G 网络已成为全球关注和竞争的又一风口相比传统的2 G、3 G和 4 G,5G 具有高速率、低时延、大容量的明显特征，5G 基础设施的建设和商业应用的实现，不仅能促进人们智慧便捷生活的出现，同时也能带动产业的智能转型升级2 0 2 0 年以来，在国家层会议中多次提出要加快5G 网络新型基础设施建设，我 国 5G 新基建建设如火如荼展开A市作为综合交通枢纽、国家物流枢纽，道路四通八达为打造智慧交通云平台，市政府大力推进市运营商加快建设安全、高速、低时延、广覆盖的5G 网络，实现智能监控数据实时读取和数据共享目前5G 网络站点建设和数据配置已部分完成，请根据网络规划继续完善核心网、承载网、无线网配置，确 保 5G 终端正常接入和使用，保障网络KPI指标B 市作为科技发展中心，新型基础设施完善为加快5G 网络建设和垂直行业应用落地，市政府要求高新企业放开私人区域让运营商挑选合适5G 站址市运营商在5G 网络建设中，同时积极消除弱覆盖和网络干扰，提高网络质量截止月底，全市已完成网络规划和建设，但还存在部分设备与数据配置未完成，请在既有网络架构上完成相关配置与调试，使终端业务正常测试通过，保障终端正常入网。
C市作为国家历史文化名城，古建筑保存完好为提高城市知名度，吸引游客观光消费，市政府积极推动网络直播和VR/AR真实展现文化古城的底蕴，同时要求市运营商加快5G站点建设，以提供大带宽、低时延的网络服务运营商根据城市话务模型确定了组网规划，经过六个月的建设，还剩下部分机房设备未安装和连线，请在现有网络架构上完善设备和数据配置，保障5G业务通过测试要求，实现网络健康运行2.任务要求网络新建项目的前提为网络的整体评估规划，经过前期的数据采集分析，已统计出A市、B市、C市的话务模型请根据已有的模型数据，完成三个城市的网络规划并根据各城市的任务背景要求完成各城市的不同机房设备部署与站点数据配置，保障站点达到入网要求具体操作规范及任务要求如下：（1）操作要求每名参赛选手通过比赛软件在完成无线接入网、承载网、核心网（全网）对接后，完成A市、B市、C市三个城市5G网络规划部署三个城市中已有设备、连线、参数均不可修改（赛事已设置自动监控，对原有规划数据改动一处扣5分，直到该项总分扣完为止）三个城市分别对应Option3x 0Pticm2、Option4a三种组网架构，无线部分包含CUDU分离与CUDU合设两种部署模式，4/5G无线基带设备可共ITBBU或独立设备部署。
各城市的组网架构与部署模式请参照网络拓扑规划，不可对组网模式、CUDU部署模式、4/5G无线站点部署模式、C 市下挂核心网进行更改EPC与 5GC核心网均需采用冗余保护承载网设计需符合运营商工程施工规范要求，在网络层次上分为接入层、区汇聚层、骨干汇聚和核心层，实现业务逐级收敛承载网各层级设备间必须采用环型组网实现业务的冗余保护承载网、无线、核心网IP 地址及路由部署规划要求如下：1）承载网设备、核心网交换机启用OSPF动态路由协议或静态路由承载网设备OSPF进程号全网统一为数字1,OSPF进程Router-ID采用设备的Loopback 1 地址2）承载网内部设备对接采用30位子网掩码的IP 地址；无线设备与承载网设备对接采用30位子网掩码的IP地址；承载网设备与核心网交换机对接采用30位子网掩码的IP地址；核心网交换机与核心网设备互联三层接口可根据业务需要灵活配置IP 地址承载网设备管理Loopback地址、核心网业务地址采用32位子网掩码的IP地址3）承载网核心层、汇聚层、接入层可根据业务模型选择适当的互联端口类型4）承载网接入侧设备需配置指向基站业务地址的静态路由并重分发至OSPF进程内，引导核心网至基站的下行流量正常转发。
5）骨干网机房、各城市中心机房、汇聚机房的跨机房设备互连需经过光传输OTN设备2）任务说明1）根据以下背景说明及话务模型，依照网络规划基础原理中的计算过程及步骤进行网络规划计算，规划计算按空计算得分，各步骤计算结果均以商用网络的规划计算相应4 舍5 入或取整原则取值并在答题卡上填写相应答案A 市：该市总移动上网用户数为1 7 00万，规划覆盖区域2 5 00平方公里,站点分布在建筑密集的居民区，用户高度集中，承载网汇聚、接入层采用环型拓扑现欲新建5 G 网络，请根据提供的话务模型与网络拓扑中规划的组网架构进行网络规划计算A 市话务模型请参照表2-1至表2-9,请根据A 市网络拓扑规划架构选择合适的核心网规划参数、无线网规划参数、承载网规划参数进行规划计算表2-1 P U S C H 信道参数规划参数名取值终端发射功率（d b m）2 6终端天线增益（d b i）0基站灵敏度（d b m）-1 2 3基站天线增益（d b i）1 0.6上行干扰余量（d b）7线缆损耗（d b）0.1人体损耗（d b）0穿透损耗（d b）2 4阴影衰落余量（d b）1 1对接增益（d b）6单站小区数（个）3表2-2 P D S C H 信道参数规划参数名取值基站发射功率（d b m）5 2基站天线增益（d b i）1 0.6终端灵敏度（d b m）-1 0 4终端天线增益（d b）0下行干扰余量（d b i）6线缆损耗（d b）0.1人体损耗（d b）0穿透损耗（d b）2 4阴影衰落余量（d b）1 1对接增益（d b）5单站小区数（个）3表2-3 传播模型参数参数名取值平均建筑高度（m）2 4街道宽度（m）2 5终端高度（m）1.5 6基站高度（m）2 2工作频率（GHZ）3.5本市区域面积（k m2）2 5 0 0表2-4 上行容量计算参数规划参数名取值调制方式1 6 Q A M流数21帧结构1 1 1 1 1 1 2 0 0 0缩放因子0.66S时隙中上行符号数4最大RB数273Rmax948/1024开销比例0.08单小区RRC最大用户数600本市5G用户数1700万编码效率0.76上行速率转化因子0.68用户比例0.11表2-5 下行容量计算参数规划参数名取值调制方式64QAM流数41帧结构1111112000缩放因子0.72S时隙中下行符号数9最大RB数273Rmax948/1024开销比例0.14单小区RRC最大用户数600本市5G用户数1700万编码效率0.76下行速率转化因子0.72用户比例0.11表2-6 无线综合参数规划参数名取值上行覆盖规划站点数目参考无线覆盖计算项目结果下行覆盖规划站点数目参考无线覆盖计算项目结果热点区域扩容比例1.54G小区覆盖半径（km）1.1表2-7 5G承载网计算参数规划参数名取值4G单站吞吐量均值（Mbps）2104GMiMO单站三扇区吞吐量（Mbps）5805G低频站吞吐量均值（Gbps）根据容量计算结果取值5G低频站吞吐量峰值（Gbps）根据容量计算结果取值5G高频站吞吐量均值（Gbps）根据容量计算结果取值5G高频站吞吐量峰值（Gbps）根据容量计算结果取值4G基站数（个）根据无线综合规划结果取值5G基站数（个）根据无线综合规划结果取值接入层4/5G站点比例根据无综合规划结果取值接入环上接入5G设备数（个）7接入环上接入4G设备数（个）245G基站带宽预留比0.554G链路工作带宽占比0.6单核心层下挂骨干汇聚点数（个）8单骨干汇聚点下挂汇聚环数（个）7单汇聚环下挂接入环数（个）6核心层带宽收敛比0.28骨干汇聚点带宽收敛比0.34汇聚环带宽收敛比0.51表2-8 5GC核心网参数规划参数名取值单VNF占用内存(GB)2单VNF占用存储(GB)6单AMF支持站点数目(个)1100单UPF支持站点数目(个)700非对接无线VNF数量(个)8单服务器内存(GB)256单服务器硬盘容量3500表2-9 EPC核心网参数规划参数名称默认取值用户比0.11附着激活比0.68S1-MME接口每用户平均信令流量(kbps)6S11-C接口每用户平均信令流量(kbps)8S11-U接口每用户平均业务流量(kbps)7S5接口每用户平均信令流量(kbps)8S6a接口每用户平均信令流量(kbps)7SGi接口每用户平均信令流量(kbps)7B 市：该市总移动上网用户数为1 2 00万，规划覆盖区域2 000平方公里,多为商业购物中心，用户密度密集，承载网汇聚、接入层采用环型拓扑，请根据提供的话务模型与网络拓扑中规划的组网架构进行网络规划计算。
B 市话务模型请参照表2-1 0至表2-1 8,请根据B 市网络拓扑规划架构选择合适的核心网规划参数、无线网规划参数、承载网规划参数进行规划计算表2-10 PUSCH信道参数规划参数名取值终端发射功率（d b m）2 3终端天线增益（d b i）0基站灵敏度（d b m）-1 2 5基站天线增益（d b i）1 0.5上行干扰余量（d b）6线缆损耗（d b）0人体损耗（d b）0穿透损耗（d b）2 3阴影衰落余量（d b）1 2对接增益（d b）5.5单站小区数（个）3表2-1 1 P D S C H 信道参数规划参数名取值基站发射功率（d b m）5 2基站天线增益（d b i）1 0.5终端灵敏度（d b m）-1 0 5终端天线增益（d b）0下行干扰余量（d b i）5线缆损耗（d b）0人体损耗（d b）0穿透损。
