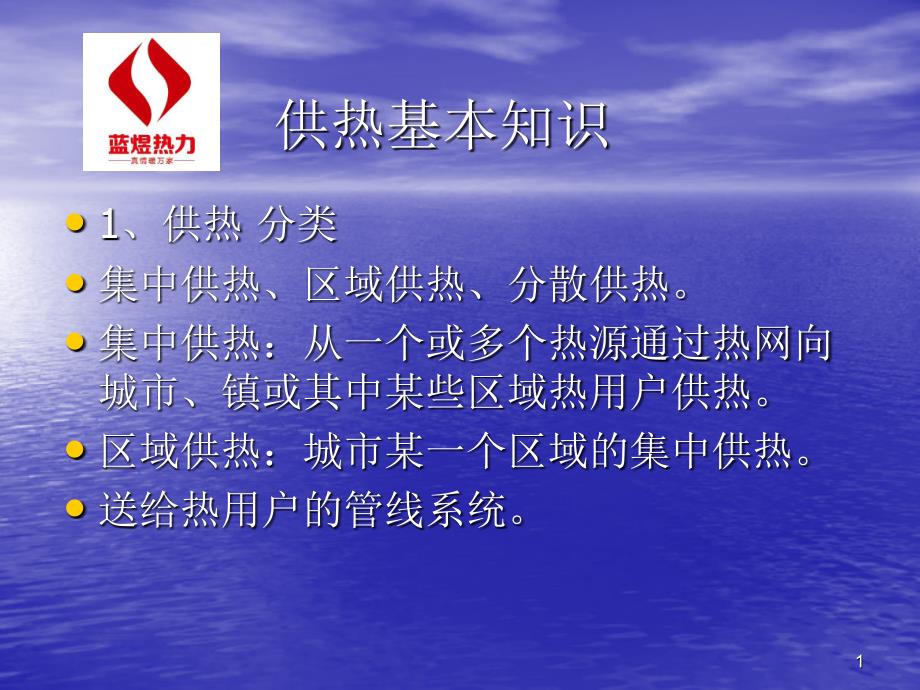

供热基本知识•1、供热 分类•集中供热、区域供热、分散供热•集中供热：从一个或多个热源通过热网向城市、镇或其中某些区域热用户供热•区域供热：城市某一个区域的集中供热•送给热用户的管线系统1 1 供热基本知识•2、供热系统的组成•有热源、热网、热用户三部分•热源：将天然的或人造的能源形态转化为符合要求的热能装置，也就是生产热能的场所•热网：将热源生产的热能输送给热用户的管线系统•热用户：用热的场所2 2 •3、供热介质：用以传递热能的中间媒介物质•4、热电联产：有电厂同时生产电能和可用热能的生产方式•5、一级管网：由热源至换热站的供热管道系统• 二级管网：由热力站至热用户的供热管道系统3 3 •6、供热能力：供热设备或供热系统所能供给的最大热负荷• 供热半径：热源至最远换热站或热用户的沿程长度• 供热可靠性：在规定的运行周期内，按规定的供热介质和运行参数，向热用户提供一定的流量，能保持不间断运行的概率4 4 •7、热补偿：管道热胀冷缩是防止其变形或破坏所采取的措施• 热伸长：供热管道由于管内供热介质温度或环境温度升高而引起的管长增加现象•8、热力工况：在供热系统中，供热量和虚热量的分布状况。
• 水力工况：是指在供热系统中流量和压力的分布状况5 5 •9、汽化：热水供热系统内，由于水的压力低于该点水温下的汽化压力而产生水蒸发变成蒸汽的现象• 超压：在供热系统的设备和管道中，液体的压力超过规定允许压力的现象•10、汽水冲击：由于蒸汽供热系统中有水存在或热水供热系统中有蒸汽存在而造成的汽水之间的撞击6 6 •11、保温、保温层、保护层•保温：是为减少供热设备、管道及其附件的散热损失，在其外表面设置保温结构的措施•保温层：保温材料构成的结构层主要以聚氨酯为主）•保护层：保温层外阻挡外力和环境对保温材料的破坏和影响，有足够机械强度和必要防水性能的材料层聚乙烯）7 7 •12、套筒补偿器：由用填料密封的芯管和外套组成的、两者同心套装并可轴向伸缩运动的补伸器• 波纹补偿器：依靠有波状突起部件的波形变化实现热补伸偿的补伸器• 自然补偿：利用管道自身的弯曲管段作补伸的方式8 8 •13、固定支架 、活动支架、导向支架•固定支架：不允许管道与其有相对位移的管道支架•活动支架:允许管道与其有相对位移的管道支架•导向支架:只允许管道轴向位移的活动支架。
9 9 •14、检查井：地下敷设管线上，在需要经常操作、检修的管路附件处设置的构筑物•检查井人孔：检查井顶部供人员从地面进出井里检查用的孔口•15、水压试验：为检查管道、设备和系统的强度与密封情况，对其充水并在压力下保持一定时间所进行的试验强度试验和严密性试验）1010 主要运行参数•1、压力（也称压强）：是垂直均匀作用在单位面积上的力用符号“P”表示，常用的单位是兆帕（MPa)和公斤力／厘米（kgf／cm2)•测量压力的两种方法：一种是以压力等于零作为测量起点，称为绝对压力，用符号“P绝”表示；一种是以当地当时的大气压力作为测量点，也就是压力表测量出来的数值，称为表压力，或称相对压力，用符号 “p表”表示其中P绝＝ p表＋大气压1111 主要运行参数•2、温度：是标志物体冷热程度的物理量用符号 “t ”表示，常用的单位是摄氏温度，符号“0C”•供热管网中常用的温度计有：玻璃液体温度计、双金属温度计、压力式温度计1212 主要运行参数•3、热量：物体依靠温差进行的热交换过程中，吸入或放出热能的多少用符号 “Q”表示，常用的单位是焦耳“J”也可用卡作为热量单位，1卡(cal)=4.18焦耳（J)。
1313 主要运行参数•4、流量：是单位时间内流经某一截面的流体数量可用体积流量和质量流量来表示，其单位有m3/h、L/h和kg/h•常用的测量工具有：速度式流量计和容积式流量计1414 换热站和换热站运行•换热站：用来转换供热介质种类，改变供热介质参数分配、控制及计量供给热用户热量的设施•换热站内主要设备有：换热器、除污器、集水器、分水器、循环泵、补水泵、软化器、过滤器、电器及自控设备1515 •换热器：高温介质和低温介质进行热交换的设备•常用的换热器有：管式换热器、板式换热器•管式换热器：那个薄壁金属管的管壁换热的表面式换热器•板式换热器：不同温度的流体交错在多层紧密排练的薄壁金属板间流动换热的表面式换热器1616 •除污器：收集并清理系统中的污物和杂质的一种设备•集水器:热水供热系统中，主要用于汇集各分支系统回水的管状容器•分水器：热水供热系统中，主要用于各分支系统分配水量的管状容器1717 •循环泵：在热水供热系统中，使水在系统中循环流动的泵•补水泵：为保持热网内合理的压力工况，从系统外向系统内补给水的水泵系统补水包括：系统漏水、热胀冷缩、热用户放水引起的系统缺水•软化器：用于软化水的装置。
1818 一次网循环系统示意图热用户站集水器 除污器 循环泵 锅 炉 分水器 1919 二次网循环系统示意图热用户 集水器 除污器 分水器 换热器 循环泵 自来水 生水池 生水泵 软化器 软化水箱 补水泵 2020 换热站运行工作原理换热站运行工作原理•供热系统经过两级换热用热水把热供热系统经过两级换热用热水把热量送至热用户：量送至热用户：•一级换热工作原理：一级换热工作原理：如下图所示，在电厂换热首站用蒸汽通过汽水换热器对一级热力网内的水进行加热2121 首站工作原理示意图 2222 二级换热工作原理：二级换热工作原理：如下图所示，在二级换热站内用一级热力网的热水通过水水换热器对二级热力网内的水进行加热，换热后的一级热力网的循环水回到首站再次被加热，而经过二级换热站被加热的水经过二级网输送到热用户进行散热，散热后回到二级换热站内继续被加热2323 二级换热站工作原理示意图2424 二级换热站工作原理二级换热站工作原理:如图所示：二级热力网内的水在二级换热站内被循环水泵加压后，经水水换热器被来自一级热力网的高温水加热，由分水器分流输送至各个热用户，在热用户散热后流回换热站，在集水器汇集，然后再次被循环水泵加压、经换热器加热，流向热用户散热，如此不停地循环，实现了对热用户的连续供热。
2525 二级换热站工作原理二级换热站工作原理:如图所示：二级热力网内的水在二级换热站内被循环水泵加压后，经水水换热器被来自一级热力网的高温水加热，由分水器分流输送至各个热用户，在热用户散热后流回换热站，在集水器汇集，然后再次被循环水泵加压、经换热器加热，流向热用户散热，如此不停地循环，实现了对热用户的连续供热2626 板式换热器工作原理图板式换热器工作原理图2727 附图：板式换热机组附图：板式换热机组2828 换热站运行前的准备工作•换热站运行前要对热网、换热器、泵类、所有阀门、用电设备、仪表、水处理设备等进行全面检查•检查泵类设备时，手动盘车、转子转动应灵活，无卡涩、偏重、磨损等现象，安全罩牢固2929 热用户系统的充水原则及步骤•一、原则：•1）热用户充水前要下发充水通知•2）充水要遵循从远到近、从大到小的原则3030 热用户系统的充水原则及步骤二、充水步骤： 1）开启热用户顶部排气阀分、集水器上对应阀门，启动补水泵，开启热用户回水管阀门 2）随时检查热用户系统有无遗漏，并随时观察排气情况，待空气排净后，将排气阀门关闭，开启热用户供水管阀门，补水泵停运，热用户充水结束。
3131 二次网系统定压点的确定•什么是定压点？• 定压点又叫恒压点，是为了防止管网和系统内水发生汽化现象，必须施加压力于系统的某一点，控制该点的压力维持在给定值，无论循环水泵运行还是停止工作，这一个点的压力都保持不变，这个保持压力不变的点就是定压点3232 •定压点的选取：定压点选在循环泵入口处，其设定值H0 =Hd+Hg+20~30(Kpa),•其中：H0为系统静压（KPa);• Hd为最高供热点换热站的高程差（Kpa)• H Hg g为相应水温的汽化压力（ Kpa）• 20~30为安全裕量(Kpa）3333 二次网循环系统启动步骤（冷态运行）•1 1、按下循环泵启动按钮，开启循环泵出口阀，观、按下循环泵启动按钮，开启循环泵出口阀，观察循环泵出入口压力是否在规定值察循环泵出入口压力是否在规定值•2 2、根据供热负荷，调整循环泵并联台数、型号或、根据供热负荷，调整循环泵并联台数、型号或循环泵变频器循环泵变频器•3 3、启动补水泵定压装置，观察系统压力是否在规、启动补水泵定压装置，观察系统压力是否在规定值内•4 4、经检查、观察、管网及站内设备运转正常、仪、经检查、观察、管网及站内设备运转正常、仪表显示参数符合要求后，冷态试运行结束，供热表显示参数符合要求后，冷态试运行结束，供热系统具备供热条件。
系统具备供热条件3434 冷态运行注意事项•1、冷态运行时，换热器要暂时退出循环，待管网水质符合要求时再参与循环•2、冷态运行时，要定时从除污器排污，开始时要勤排、多排，待循环水质有明显改善时再根据具体情况确定排污次数•3、冷态运行至少在8小时以上3535 换热站有变频控制装置 的泵的启停操作•启动：打开泵的进出口阀门，按下变频启动按钮，启动：打开泵的进出口阀门，按下变频启动按钮，缓慢旋转调速电位器，直到出口压力达到要求值缓慢旋转调速电位器，直到出口压力达到要求值•停止：缓慢旋转调速电位器至零位置，按下变频停止：缓慢旋转调速电位器至零位置，按下变频停止按钮，关闭泵的出入口阀门停止按钮，关闭泵的出入口阀门•急停：运行期间发生故障立按急停：运行期间发生故障立按“ “急停急停” ”按钮3636 循环泵的切换操作步骤•切换原则：是先启动备用泵，然后停止在用泵运行3737 循环泵的切换操作步骤操作步骤：操作步骤：• 1 1）首先调小或关闭进站一次网阀门；）首先调小或关闭进站一次网阀门；• 2 2）调整调速器按钮，降低在用泵转速，或把泵）调整调速器按钮，降低在用泵转速，或把泵 的出口阀门关小；的出口阀门关小；• 3 3）打开备用泵的入口阀门，做好此泵起动前的）打开备用泵的入口阀门，做好此泵起动前的检查工作。
检查工作• 4 4）启动备用泵，打开出口阀门，并调整出口压）启动备用泵，打开出口阀门，并调整出口压力到规定范围内；力到规定范围内；• 5 5）停止在用泵，关闭进、出口阀停止在用泵，关闭进、出口阀3838 失水率和补水量•失水率的概念----- 热网的小时漏水量与总循 • 环流量的比值，一般控制在1%-2%•补水量的概念----为保证供热系统内必须的• 工作压力，单位时间内向供热系统补充的水量3939 换热站运行中停电如何操作•停电操作：•1）迅速关闭进热力站主供阀；•2）关闭循环泵出口阀；•3）将循环泵变频柜的调速旋钮恢复至零4040 来电后如何操作•1 1、系统补水至规定压力，同时打开排气阀进行排、系统补水至规定压力，同时打开排气阀进行排气•2 2、按下循环泵启动按钮，开启循环泵出口阀，将、按下循环泵启动按钮，开启循环泵出口阀，将调速旋钮调至原转速，注意观察循环泵出入口压调速旋钮调至原转速，注意观察循环泵出入口压力是否在规定值；力是否在规定值；•3 3、启动补水泵定压装置，观察系统压力是否在规、启动补水泵定压装置，观察系统压力是否在规定值内，关闭排气阀。
定值内，关闭排气阀•4 4、待循环正常后缓慢开启热力站主控阀，恢复正、待循环正常后缓慢开启热力站主控阀，恢复正常运行4141 保证供热系统正常运行对水压的要求•1、有足够的资用压头；•2、不倒空：系统最高点不倒空（满水）；•3、不超压：系统最低点；•4、不汽化：热用户有足够的资用压头，循环泵扬程满足最不利用户（远端）的阻力要求4242 •循环泵扬程如何的确定？•有系统的延程阻力和局部阻力确定•循环泵进出口连通管上止回阀的作用是什么？•主要作用是突然停电后防止水流惯性造成冲击超压4343 •运行过程中，除污器堵塞的现象和处理方法：•现象：⑴除污器两端压力差增大；⑵循环泵扬程增高•处理方法：打开排污阀进行排污，如效果不够明显，则要打开除污器旁通管阀门，关闭除污器两侧阀门，清洗除污器，清洗完毕后投入运行，关闭旁通管阀门4444 •运行过程中，过滤器堵塞的现象和处理方法：•现象：换热器进出口压差明显增大，循环泵扬程升高，出口温升很快，回水温度偏低•处理方法：清洗过滤器4545 •运行过程中补水泵常见故障：补水泵不停的运行而压力在下降•原因分析：首先判定泵的正反转，如果转向正确，则有可能发生气塞现象，要打开泵体排气螺母进行排气。
4646 如何判断供热系统是否泄漏？• •失水：正常时，补水量不超过失水：正常时，补水量不超过5‰(5‰(失水率），如果超过此值，可诊断失水率），如果超过此值，可诊断为系统失水为系统失水• •⑴⑴在正常情况下，供回水管道压力和压力差相对稳定，当发生泄漏时，在正常情况下，供回水管道压力和压力差相对稳定，当发生泄漏时，特别是每天的泄漏量超过系统总水量的特别是每天的泄漏量超过系统总水量的1%1%时，会引起供回水管道压时，会引起供回水管道压力和压差的明显变化，根据经验，当供回水主管道动态压力比正常时力和压差的明显变化，根据经验，当供回水主管道动态压力比正常时压力降低压力降低0.05MPa0.05MPa以上及供回水主管道压力差比正常时增大以上及供回水主管道压力差比正常时增大0.05MPa0.05MPa• •⑵⑵当系统泄漏故障严重时，循环泵扬程明显下降，表明系统循环水量当系统泄漏故障严重时，循环泵扬程明显下降，表明系统循环水量明显增加，循环水泵电机的电流明显增加；明显增加，循环水泵电机的电流明显增加；• •⑶⑶由于系统补水量增加，系统总供水温度明显下降，升温困难；由于系统补水量增加，系统总供水温度明显下降，升温困难；• •⑷⑷系统恒压点压力下降，难以维持在给定值；系统恒压点压力下降，难以维持在给定值；• •⑸⑸泄漏严重时，来不及补水，用户最高点或最不利换热站出现倒空，泄漏严重时，来不及补水，用户最高点或最不利换热站出现倒空，此时只能暂停运行，关闭相关阀门，迅速查明原因，组织抢修。
此时只能暂停运行，关闭相关阀门，迅速查明原因，组织抢修4747 查找泄漏点常用的方法•⑴如果是用户放水，一般可根据放水的时间段确定，有规可循•⑵如果是地下管网泄漏，可通过开关分段阀门初步确定大概管段，然后进一步判断具体位置目前主要方法有：地表观察法、听音查找法、流量对比法和仪器查找法4848 运行调节相关知识•热力站的调节与控制状况对供热系统的能耗有很大影响根据供热系统的运行要求，对热力站进行合理的调节与控制，是提高集中供热系统节能水平的重要方面供热系统中先进的自控设备需要科学并符合实际情况的控制模式控制模式的简单、直接、易操作、可靠性高为目标同时必须系统的提高管理水平者，才能保证这项技术的应用与发展4949 •运行调节：运行过程中保持供热量与需热量之间的平衡，运行调节：运行过程中保持供热量与需热量之间的平衡，叫运行调节叫运行调节•目的：保持供热量与需热量之间的平衡，做到供热系统的目的：保持供热量与需热量之间的平衡，做到供热系统的经济运行经济运行•方式：质调节、量调节、质量混调、间歇调节方式：质调节、量调节、质量混调、间歇调节•质调节：保持热网流量不变，改变供水温度的运行调节质调节：保持热网流量不变，改变供水温度的运行调节。
•量调节：保持供水温度不变，改变热网流量的运行调节量调节：保持供水温度不变，改变热网流量的运行调节•质量混调：同时改变温度、流量的调节质量混调：同时改变温度、流量的调节•间歇调节：改变每日所供热小时数的调节间歇调节：改变每日所供热小时数的调节5050 •主要调节装置：•自力式流量调节阀、平衡阀、自力式压力控制阀•水力失调：各个热用户的实际流量与要求流量的不一致性其程度用水力失调度来表示X=Vs/vg 式中X—水力失调度 Vs—实际流量 Vg—该用户的规定流量5151 •解决一次网水力失调问题•通常的做法：•1、通过观察各个支路的回水温度，不断调节支路阀门，使各个支路回水温度接近一致•2、用超声波流量计测量每个支路的流量来进行调节，把每个支路的流量调节到设定的水平上5252 二次网系统产生水力失调的原因有以下几个方面：二次网系统产生水力失调的原因有以下几个方面：一是设计阻力偏高，使水泵的选择流量偏大；一是设计阻力偏高，使水泵的选择流量偏大；二是缺乏消除有利环路剩余压头的调节装置，在近二是缺乏消除有利环路剩余压头的调节装置，在近端走了短路，末端流量不足端走了短路，末端流量不足。
