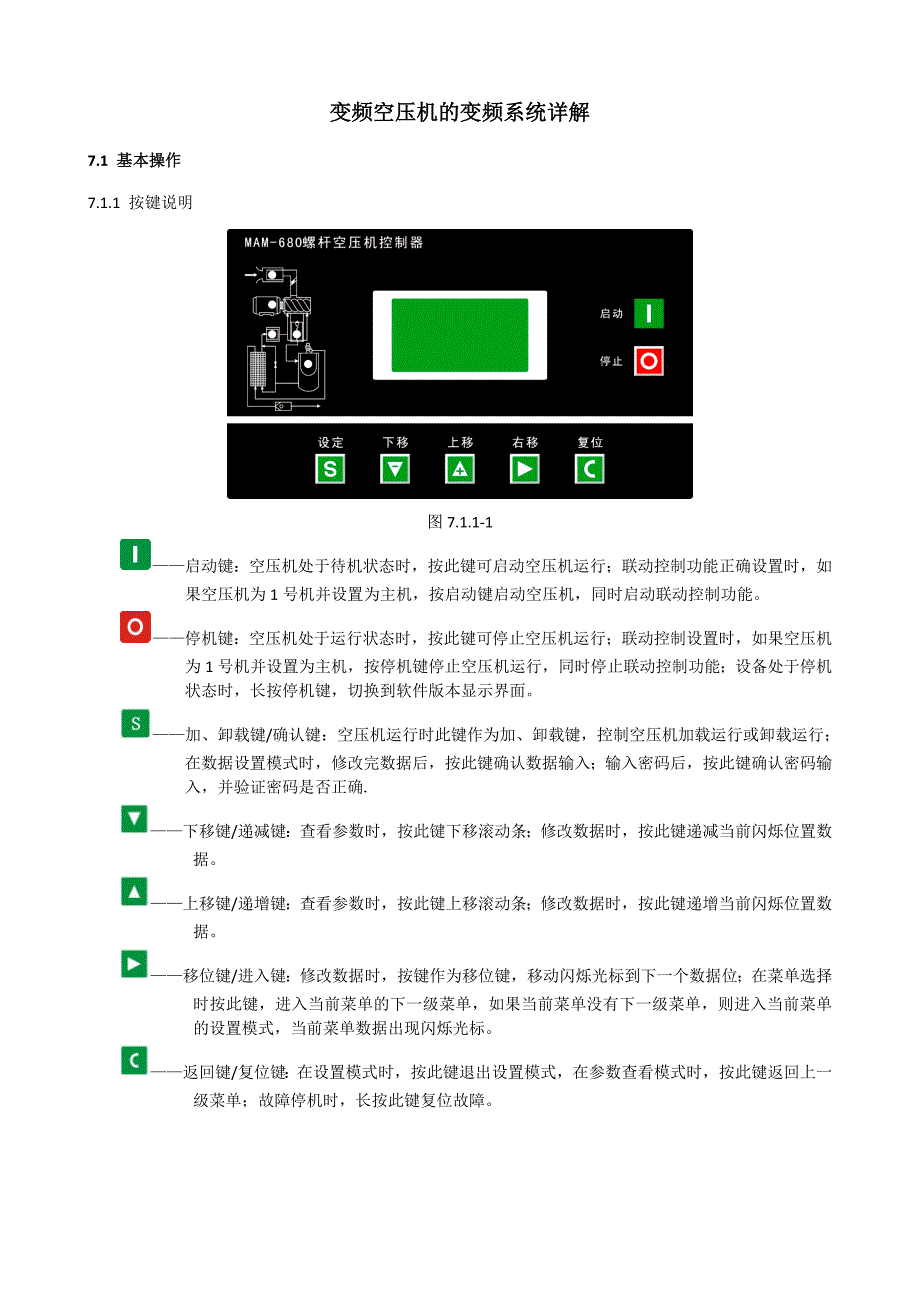

变频空压机的变频系统详解7.1 基本操作7.1.1 按键说明图7.1.1-1——启动键：空压机处于待机状态时，按此键可启动空压机运行；联动控制功能正确设置时，如果空压机为1号机并设置为主机，按启动键启动空压机，同时启动联动控制功能——停机键：空压机处于运行状态时，按此键可停止空压机运行；联动控制设置时，如果空压机为1号机并设置为主机，按停机键停止空压机运行，同时停止联动控制功能；设备处于停机状态时，长按停机键，切换到软件版本显示界面——加、卸载键/确认键：空压机运行时此键作为加、卸载键，控制空压机加载运行或卸载运行；在数据设置模式时，修改完数据后，按此键确认数据输入；输入密码后，按此键确认密码输入，并验证密码是否正确.——下移键/递减键：查看参数时，按此键下移滚动条；修改数据时，按此键递减当前闪烁位置数据——上移键/递增键：查看参数时，按此键上移滚动条；修改数据时，按此键递增当前闪烁位置数据——移位键/进入键：修改数据时，按键作为移位键，移动闪烁光标到下一个数据位；在菜单选择时按此键，进入当前菜单的下一级菜单，如果当前菜单没有下一级菜单，则进入当前菜单的设置模式，当前菜单数据出现闪烁光标。
——返回键/复位键：在设置模式时，按此键退出设置模式，在参数查看模式时，按此键返回上一级菜单；故障停机时，长按此键复位故障7.1.2 指示灯说明 排气温度高时亮、排气温度传感器失灵时亮油滤器使用时间到预警时亮滤器器使用时间到预警时亮油分器使用时间到预警时亮 7.1.3 状态显示与操作机组通电后显示如下界面：欢迎使用 螺杆压缩机 上电显示画面延时5秒后，显示以下主界面：T：80℃ 0.0Hz P: 0.53Mpa RPM设备已停止P：0KW 0V主画面按下移键进入以下菜单选择界面：运行参数 用户参数厂家参数 一级菜单画面7.1.4 运行参数、菜单 按下移键移动黑色滚动条到“运行参数”菜单后，按进入键后切换到下一级菜单：风机电流 变频参数运行时间累计本次运行时间维护参数历史故障出厂日期现场故障移动滚动条到对应菜单项，按进入键，查看具体参数，如查看“风机电流”移动滚动条到“风机电流”菜单项，按进入键，切换到风机电流值界面： 风机（A）A ：2.1B ：2.1C ：2.1 按返回键，返回上级菜单或主界面。
如在某一界面停止操作，60秒后自动返回主界面7.1.5 用户参数查看及修改在一级菜单，按上移键或下移键移动黑色滚动条到“用户参数”菜单后，按进入键后切换到如下菜单：压力变频参数 启停延时预置操作方式预置联动参数预置维护参数复位最大使用时间预置语言选择：中文/英文用户密码：****移动光标到“压力变频参数”，再按确定键切换到 ： 压力下限：00.62 MPa 压力上限：00.78MPa风机启温：0080℃风机停温：0075℃ 变频压力：00.70MPa 电机功率：22.0KW转速（50Hz）：1500将黑色滚动条定位到压力下限菜单，再按进入键 ，切换到如下界面要求输入用户密码：输入密码 **** 显示此界面后，出现闪烁位，此时按递增键或递减键，修改当前闪烁位置数据，等于密码的第一个数据，按移位键将闪烁光标移到下一个数据位，修改当前闪烁数据等于密码的第二个数据，依照上述方法修改第三个及第四个数据，最后按确认键确认输入，系统验证密码正确后，切换到以下界面：压力下限：00.62 MPa * 压力上限：00.78MPa风机启温：0080℃风机停温：0075℃ 右上角有“*”提示，表示系统已通过密码验证在如上所示界面中，按移位键，压力下限的第一个数据位开始闪烁，用户可以按递增键或递减键，修改当前的闪烁位数据等于目标值后，按移位键，移动闪烁光标到下一个数据位，继续按上述方法修改数据等于目标值，修改完所有数据位后，按确认键，保存用户设定数据。
7.1.6 用户参数表及功能一级菜单二级菜单设定初值功能作用压力、变频参数压力下限**.**MPa压力下限值，设为自动运行时，当空压机处于卸载运行状态时，检测到压力低于此处设置值时，自动控制空压机加载运行，如果空压机处于空久停机，检测到压力低于此处设置值，控制器控制空压机启动压力上限**.**MPa开机后，当压力大于此处设置值时，控制器控制空压机卸载运行风机启温度0080℃当排气温度高于此处设置值时，启动风机运行风机停温度0070℃当排气温度低于此处设置值时，停止风机运行变频压力**.**MPa设定变频空压机稳定运行时的供气压力，当压力在此压力附近波动时，控制器调节变频器运行频率，从而使供气压力接近此处设置值电机功率***.*KW设置电机额定功率，用于计算电机的实际功率转速（50Hz）****RPM设置电机50HZ时对应转速，用于电机变频工作时，计算电机的实际转速启停延时预置风机启动时间0006秒控制器保护电机时要求此时间能躲过电机启动冲击电流加载延时时间0002秒空压机启动后，延时此处设置时间后，加载运行空载延时时间0020分空压机允许的最长连续空载运行时间，超过此时间后自动停车停机延时时间0010秒停机时，空车后延时此时间才能停车。
启动延时时间0100秒停机、空车过久停机、故障停机后，需延时此时间后才能重新启动上升速率0010PID调节时，用于限制每次PID运算结果的增量防止空压机运行中，频率增加过大，造成电机转速增加过快下降速率0010PID调节时，用于限制每次PID运算结果的减量防止空压机运行中，频率下降过大，造成电机转速下降过快操作方式预置启停方式本地/远程设为本地时，远程启停端子无功能；设为远程时，本地和远程都能启停空压机加载方式自动设为自动时，空压机根据检测压力，自动加、卸载；设为手动时，空压机压力超上限后，自动卸载，压力低于下限后，不会自动加载，空久后，不会自动启动空压机通讯方式禁止/计算机/联动设为禁止时，通讯不起作用设为计算机时，作为从机，按MODBUS协议与外部设备通信设为联动时，多台空压机可组网运行一级菜单二级菜单设定初值功能作用操作方式预置通讯编码0016通讯地址001-016可设置联动参数预置联动状态主机/从机多台机联动运行作为“主机”或“从机”主机控制从机网络变频－工频/变频－变频变频－工频：用于变频空压机与工频空压机联控；变频－变频：用于变频空压机与变频空压机联控轮换时间9999小时联控时，在压力允许范围内设定机器工作此处设定时间后轮休。
联动机数0000联控运行时，联控网络中空压机数联动压力下限**.**MPa联控运行时，主机压力低于此处设定压力时，从联控网络中找一台机器加载或开机联动压力上限**.**MPa联控运行时，主机压力高于此处设定压力时，从联控网络上，找一台机器卸载或停机联动延时时间0000秒联控运行时，主机连续二次发送控制命令所等待的时间维护参数复位油滤器0000小时油滤器累计使用时间，更换新的油滤器后，在此处清零油分器0000小时油分器累计使用时间，更换新的油分器后，在此处清零空滤器0000小时空滤器累计使用时间，更换新的空滤器后，在此处清零润滑油0000小时润滑油累计使用时间，更换润滑油后，在此处清零润滑脂0000小时润滑脂累计使用时间，更换润滑脂后，在此处清零最大使用时间预置油滤器****小时油滤器累计使用时间超过此处设置值后，预警提示；设为“0000”时，油滤器使用时间预警不起作用油分器****小时油分器累计使用时间超过此处设置值后，预警提示；设为“0000”时，油分器使用时间预警不起作用空滤器****小时空滤器累计使用时间超过此处设置值后，预警提示；设为“0000”时，空滤器使用时间预警不起作用润滑油****小时润滑油累计使用时间超过此处设置值后，预警提示；设为“0000”时，润滑油使用时间预警不起作用。
润滑脂****小时润滑脂累计使用时间超过此处设置值后，预警提示；设为“0000”时，润滑脂使用时间预警不起作用语言选择中文/英文中文设为中文时，显示界面为中文显示；设为英文时，显示界面为英文显示用户密码****用户或厂家在验证权限后，可在此修改用户密码7.1.7 厂家参数厂家参数与用户参数的差别在于厂家参数只能凭厂家密码查看或修改，修改方法与用户参数修改方法一样主要功能与作用见下表：参数项设定初值功能与作用风机电流电机允许最大过载值╱1.2启动延时过后，当电机电流大于设定值的1.2倍以上4倍以下时，按过载特性延时跳机预警温度105℃当实际排气温度高于此设定温度时，提示预警停机温度110℃当实际排气温度高于此设定温度时，报警停机停机压力1.00MPa当实际供气压力高于此设定压力时，报警停机卸载高限0.80MPa用户参数中，压力高限设定只能≤此设定值负载时间******小时厂家可修改负载运行时间运行时间******小时厂家可修改运行总时间历史故障复位****输入历史故障密码并确认后，清除历史故障记录变频器型号ATV61/ATV31/7200GSSINE303/V5-H/CIMR-F7B/SHF/MD320/SB60/SB61/LB60G/POWTRAIN/HOLP/MEGMEET/ACS550、510/MM440/INVT/VFD-B/FLEX400P/7200MA/SB6060/MEGMEET设定变频器的型号，控制器根据用户设定型号，读取变频器运行时的参数。
ATV61：施耐德61/71变频器ATV31：施耐德31变频器7200GS：东元7200GS变频器SINE303：正弦变频器V5-H：蓝海华腾变频器CIMR-F7B：安川变频器MD320：汇川变频器SHF：三垦变频器SB60/SB61：森兰变频器LB6。
