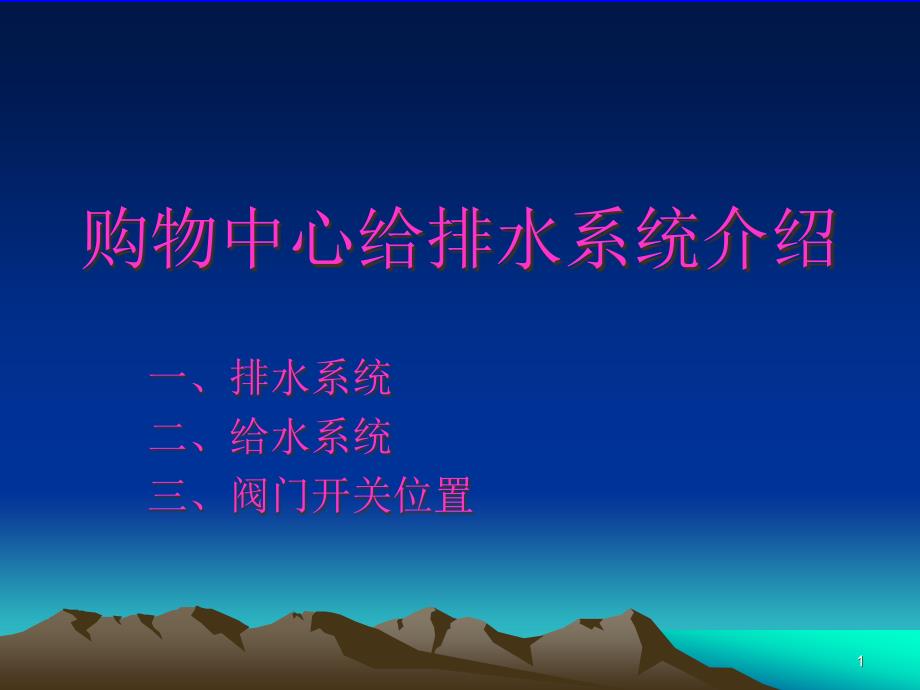

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,购物中心给排水系统介绍,一、排水系统,二、给水系统,三、阀门开关位置,购物中心给排水系统介绍一、排水系统,1,一、排水系统,1、一期购物中心卫生间：南、西、北面各1根；,其中南、西、北面2-3层男女卫生间各有1根排污管，1层男女卫生间各根独排，南面卫生间排至2号写字楼西南化粪池，西北卫生间排至酒店宿舍楼化粪池，北面2-3层男女卫生间共用一根管排至1号写字楼北面化粪池，1层没有卫生间，一期3栋写字楼的排污与四层并接2根主管排至化粪池一、排水系统1、一期购物中心卫生间：南、西、北面各1根；,2,2、二期购物中心南、西两面各1个卫生间，2-3层男女卫生间各有1根排污管，一层为独立排放二栋写字楼排污与第四层并接1根主管排至化粪池3、三期购物中心卫生间南、北两面各有一根，排水方式和一期一致4、四期卫生间东、南两面各1根，第一层均采用独立排水方式，目的是为了防止横管堵塞返水至1层2、二期购物中心南、西两面各1个卫生间，2-3层男女卫生间,3,5、1号写字楼排水管排至正北面化粪池（一期广场）,6、2号写字楼排水管排至西南角化粪池,7、3号写字楼排水管排至东南角化粪池,8、4号写字楼排水管排至锦绣贵州门口绿化带边化粪池,9、5号写字楼排水管排至两岸咖啡门口绿化带边化粪池,10、二期四层西面餐饮味食尚、百度烤肉、油污管经4号管井排至锦绣贵州门口绿化带边隔油池,5、1号写字楼排水管排至正北面化粪池（一期广场）,4,11、二期四层西北面塔尔肥牛、嘉香美食城（北面）油污经西面苏宁库房小楼梯排至两岸咖啡门口绿化带边隔油池。
12、二期四层南面龙船之乡、巴人治灶、嘉香美食城（南面）餐饮油污经南面巴人治灶与龙船之乡之间小消防楼梯排放至锦绣贵州门口绿化带边隔油池；,13、二期四层南面滇蘑菇、动力火车、德庄火锅餐饮油污经3号管井排至南面货梯楼梯平台下方处隔油池；,14、二期四层辣得爽、果木牛排、尚美铁板烧餐饮油污经2号管井排至二三期之间负二层强电井对面隔油池；,15、二期四层北面赖师傅汤锅、粥聚福餐饮油污经1号井排至地库隔油池11、二期四层西北面塔尔肥牛、嘉香美食城（北面）油污经西面苏,5,三期排水及油污,三期四层翠云轩、羊肉汤锅油污经4号井排至二三期地库隔油池；,三期四层巴西烤肉、三锅争霸油污管经1号管井排至地库隔油池；,三期四层膳书房、卡莱蒂餐饮油污、经北面卫生间消防楼梯排至地库隔油池；,三期四层毛家饭店油污、排水经2号管井排至三四期之间地库隔油池；,三期四层酸汤鱼、楚香美油污经3号管井排至南面小房间处隔油池；,三期排水及油污,6,一期低区给水,南面卫生间给水总阀在相应的国贸库房卫生间侧面 顶面上方；,西面卫生间给水总阀也在相应地库的上方；,北面卫生间给水总阀在地库1号楼侧的上方；,二期四层餐饮给水,滇蘑菇、动力火车、德庄火锅、嘉香美食城（南面）、巴人治灶；,龙船之乡、味食尚给水总阀在3号管井；,尚美铁板烧、果木牛排、千伊拉面、粥聚福、赖师傅火锅、嘉香美食城（北面）、塔尔肥牛、婴儿游泳给水总阀在1号管井；,一期低区给水,7,二期一层独立商铺给水,1、好利来、两岸咖啡、寸草心、锦绣贵州、集品坊、养生贡面给水阀门在西面负二层空调机房；,2、肯德基给水阀门在北面二层1号井；,3、雅琪甜心、牛仔很忙、永辉超市面食商铺给水阀门在2-3期连廊负一层的PPR管；,三四期一层独立商铺给水,1、佛罗伦、1985咖啡吧、给水阀门在南面一层餐饮给水管；,2、四期西面独立商铺给水阀门位置在南面一层卫生间；,二期一层独立商铺给水,8,三期南面卫生间给水总阀在南面负一层空调机房；,三期北面卫生间给水总阀在北面负一层（浦发银行）消防楼梯处；,电影院给水阀门在负二层配电室门口顶面；,翠云轩、膳书房、肥鸭火锅、三锅争霸餐饮给水阀门在四层北面1号管井；,毛家饭店、酸汤鱼、楚乡美、大掌柜、羊肉汤锅、巴西烤肉餐饮给水在南面四层3号管井；,三期南面卫生间给水总阀在南面负一层空调机房；,9,隔油池位置,一、购物中心化粪池共11个,1、一期化粪池3个：,1、1号写字楼正北面 长4米 宽4米 高4米 容积64立方；,2、2号写字楼西南角 容积64立方；,3、3号写字楼东南角 容积64立方；,二期化粪池3个：,1、5号写楼正西面 ；容积64立方,2、天天旅行社正西南；容积64立方,3负二层东南角 容积64立方,隔油池位置一、购物中心化粪池共11个,10,3、三期1个：在负二层车库东北角 长3.5 宽3.5高3.5 容积42.8立方,4、四期4个：,1、四期东南角 容积42.8立方；,2、东面卫生间对面 容积42.8立方；,3、在北京西路商铺门面（三、四期伸缩缝靠东面）容积42.8立方；,4、北京西路四期东北角 容积42.8立方；,3、三期1个：在负二层车库东北角 长3.5 宽3.5高3.,11,二、购物中心隔油池共13个,1、二期隔油池7个：,1、4号写字楼东南角 长1.5米 宽1.5米 高2米 容积4.5立方；,2、天天旅行社正西面 容积4.5立方；,3、5号写字楼正西面 容积4.5立方；,4、二期北面负二层车库观光梯正下方 容积4.5立方；,5、二、三期之间强电井正对面 容积4.5立方；,6、二期负二层东南角 容积4.5立方；,7、南面货梯间正对面。
容积4.5立方；,二、购物中心隔油池共13个,12,2、三期隔油池5个：,1三期南面卫生间正对面 容积4.5立方；,2三期南面电影院后方 容积4.5立方；,3三期、四期之间地下室正中位置 容积4.5立方；,4三期东北角负二层车库 容积4.5立方；,5三期北面强电竖井前面 容积4.5立方；,3、四期隔油池1个：员工食堂使用，在南面强电竖井对面容积4.5立方2、三期隔油池5个：,13,二、给水系统,1、购物中心卫生间给水采用镀锌管为供水主管；卫生间内采用PPR管一期四期1-4层低区供水由市政供水直供，二期三期1-4层由二期水泵房中区泵二次加压供给，阀门均设在一层卫生间下方，男女卫生间各有一个给水阀，四层餐饮给水阀在第四层的南北管道井内各有一个二、给水系统1、购物中心卫生间给水采用镀锌管为供水主管；卫生,14,2、写字楼供水采用二次加压的供水方式，一期水泵房水箱容积131吨由高区均采用2台22KW（主泵）和一台7.5KW的辅助泵供水（17-28层）；中区均采用2台15KW（主泵）和一台5.5KW的辅助泵供水（5-16层），,2、写字楼供水采用二次加压的供水方式，一期水泵房水箱容积13,15,3、二期水泵房水箱容积89吨由高区中区均采用2台22KW（主泵）和一台7.5KW的辅助泵供水（5-28层）；其中（5-16层）为中区装有调压阀压力调为9公斤；二期三期1-4层由二期水泵房中区泵二次加压供给，由2台15KW（主泵）和一台5.5KW的辅助泵供水，供水总阀均设在写字楼1层管道井内，各层均有一个分户阀。
3、二期水泵房水箱容积89吨由高区中区均采用2台22KW（主,16,3、一期市政给水阀及水表在车库东北角，绿化水阀门也在此位置4、二期、三期市政给水总阀及水表在负二层车库北面二、三期之间，绿化水阀门包括二、三、四期及北京西路的独立商铺给水5、四期的供水阀在居然之家东面3号门旁边，由市政管网进入水泵房125吨水箱均采用3台15KW主泵和一台4KW辅助泵供给员工食堂和宿舍楼3、一期市政给水阀及水表在车库东北角，绿化水阀门也在此位置17,宿舍楼及员工食堂的供水阀门从四期水泵房出来总阀设在居然之家四层南面商户上方1号中庭观光梯前室对面宿舍楼东面开水器总阀在东面四层空调机房顶面；,宿舍楼西面开水器总阀在南面四层消防楼梯处；,四期总水表在居然之家东面3号门侧；其中居然之家卫生间给水（独立水表）由市政管网直供，不经过四期水泵房二次加压宿舍楼及员工食堂的供水阀门从四期水泵房出来总阀设在居然之家四,18,三、阀门开关位置,一期供水阀门位置,：,一、1号写字楼高中区供水阀门在一层管道井,二、2号写字楼高中区供水阀门在一层管道井,三、3号写字楼高中区供水阀门在一层管道井,四、一期购物中心西面、南面、北面卫生间供水阀门在地库上方,五、一期购物中心卫生间分阀在卫生间台盆下方,三、阀门开关位置一期供水阀门位置：,19,二期供水阀门位置,北面四层餐饮供水阀门在北面负一层车库和四层1号井管道井,南面四层餐饮供水阀门在永辉超市南面空调机房和四层3号井,永辉超市一层供水阀门在南面一层空调机房，负一层供水阀门在南面空调机房，糕点铺供水阀门在二期和三期负一层过道上方（PPR管）,二期一层西面卫生间和独立商铺供水阀门在负一层空调机房,肯德基供水阀门在二期二层1号管道井,二期西面卫生间供水阀门在西面负一层空调机房,二期南面卫生间供水阀门在永辉超市负一层空调机房,二期供水总阀在二期和三期负一层过道上方（消防控制室对面）,二期供水阀门位置,20,三期供水阀门位置,北面四层餐饮供水阀门在北面负一层空调机房上方和四层1号管道井,南面四层餐饮供水阀门在南面负一层货梯前室上方和四层3号管道井,北面卫生间供水阀门在负一层东北角消防楼梯处,南面卫生间供水阀门在南面负一层（锅炉房对面）空调机房,健身中心商铺供水阀门在南面四层女卫台盆下方,三期供水阀门位置,21,四期供水阀门位置,宿舍楼供水总阀在东南面五层空调机房,宿舍楼各分阀在五层各个办公室,宿舍楼东面各层开水器供水阀门在东南面四层（夹层）空调机房,宿舍楼西面各层开水器供水阀门在西南面五层消防楼梯处,五层员工食堂供水阀门在南面四层商铺吊顶上方（观光梯前室对面）,居然之家南面1-4层卫生间供水阀门在南面一层空调机房,四期供水阀门位置,22,二期公区照明控制开关位置,一层永辉超市门口公区照明开关分别在；东面2号井总空开63A-200A 西面4号井40A-80A;,二三四层中庭单独用时控器控制，除中庭以外的公区照明分别在1、2、3、4号井；其中二层西面总空开为63A-100A、南面63A-100A、北面32A-63A;,各楼层公区内安全指示灯分布在1、2、3、4号井及4、5号写字楼强电井，各楼梯消防通道吸顶灯和安全指示灯均在其相应的方位负二层；其中：三层西面照明空开为63A-80A 南面63A-100A 北面63A-80A;,二期公区照明控制开关位置,23,各楼层西面中庭上方嵌槽、扶梯底部照明在4号井公区照明箱内，北面中庭上方嵌槽、扶梯底部照明在2号井；其中：四层西面照明总空为63A-100A 南面63-A-80A北面63A-100A;,AB连廊照明开关在各层1号井公区照明箱内，BC连廊在各层3号井公区照明箱内；,卫生间照明、插座南面的在南面电井，西面的在西面的电井；,户外广告灯箱控制开关在三层1、2号电井。
各楼层西面中庭上方嵌槽、扶梯底部照明在4号井公区照明箱内，北,24,三期公区照明控制开关位置,一层公区照明分别在南面及西面，其中南面总空为32A-63A 西面63A；,二三四层公区照明分别在东面；其中二层东面63A-100A、南面50A-63A、西面、北面32A-63A电井内控制;,东南西北面消防通道照明灯及安全指示灯在相应的负二层电井内控制；其中东面三层总空63A-100A 南面50A-63A 北面50A-63A;,户外广告灯箱控制开关在二层西面4号井及北面1号井；,三期公区照明控制开关位置,25,五、给水系统 购物中心给水分三区，商场部分由二期水泵房中区水泵加压供水，写字楼分中区和高区两部分，由水泵房高区水泵供给，17层以下为中区供水，17层到28层为高区供水，（其中二期4、5号楼5-16层中区目前由高区水泵供给）,谢谢您的关注！,五、给水系统 购物中心给水分三区，商场,26,令顾客愉快，他们才会做好，次次都做对11月-24,11月-24,Thursday,November 14,2024,百年大计、质量第一10:31:18,10:31:18,10:31,11/14/2024 10:31:18 AM,追根究。
