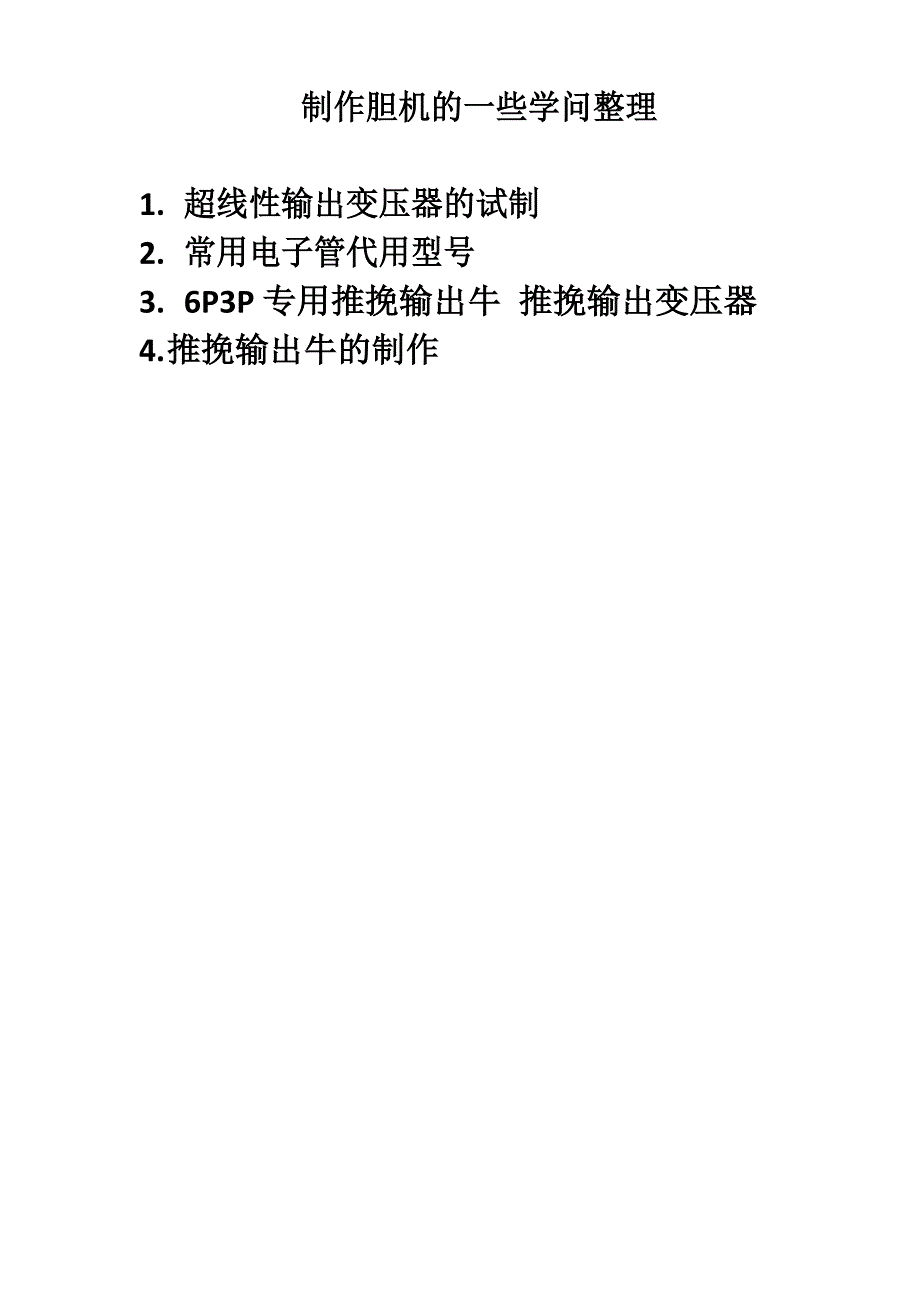

制作胆机的一些学问整理1. 超线性输出变压器的试制2. 常用电子管代用型号3. 6P3P 专用推挽输出牛 推挽输出变压器4. 推挽输出牛的制作如市售品中难于购得适宜的超线性输出变压器时，亦可自己动手进展试制先选定推挽型超线性输出变压器的输出功率为50W，一次侧屏至屏的负载阻抗取 5000Ω，直流工作总电流取 240mA，二次侧的负载阻抗为 4Ω与 8Ω，要求变压器的频率范围为 60Hz～16kHz，变压器的效率取 0．8，先进展简化计算：为了确保变压器通频带范围内的频率特性，一次侧的电感量必需满足下限频率的要求，则变压器一次侧的电感量 Lp=Rp／(4．8×f0)＝5000／(4．8×60)≈17H变压器铁芯的选择：音频输出变压的铁芯体积 Vc＝Sc×Lc，式中 Sc 为铁芯的截面积，即等于铁芯中心舌宽 A 与铁芯叠厚高度H 的乘积Lc 为铁芯的磁路长度，一般为中心舌宽A 的 5 倍左右Bm 为磁通密度，—般热轧片为5000—7000 高斯；冷轧片为8000-10000 高斯则Vc＝Sc×Lc＝51×Um2／fD2×Lp＝51×2×50×5000／602×17≈360cm3铁芯中心宽度 A＝〔Vc／8)1/3 ≈3．5cm。
则依据标准规格应选用 GEIB35 型硅钢片铁芯，该铁芯的磁路长度 Lc＝19cm铁芯的叠厚应为 H＝Vc／A×Lc＝360／3．5×19≈5，4cm则Sc＝A×H＝3．5 ×5．4＝18.9cm一次侧总匝数Np=450(Lc×Lp／Sc)1/2＝1900 匝二次侧匝数N1＝Np／(Rp／Rz)1/2η＝1900／(5000×0．8／4)1/2＝60 匝N2＝1900／(5000×0．8／8)1/2＝86 匝导线直径依据推挽输出中总电流为 0．24A 推出，为提高传输效率，现电流密度取 2A／mm2则Ip＝(I2+I0)1/2＝[P／R+(Ip／2)2]1/2＝[(50／5000)+(0．24／2)2]1/2≈0．15A一次侧导线直径dp＝0．8(Ip)1/2＝0．8(0．15)1/2≈0．3mm二次侧导线直径d2＝dp／(1／n2)1/2＝0．3／(86／1900)1/2≈1．40mm超线性输出变压器的绕制超线性输出变压器比一般变压器绕制简洁一些，为了取得优良的电性能，在绕制工艺上必需留意如下事项：要求推挽放大管两组屏极负载回路应完全对称，超线性输出变压器要求以 B+为中心端，将一次侧线圈分为 P1 与 P2 两组，每组各分成 3 段，上下一样，相邻放置，同方向绕制。
并将二次侧线圈分为 3 段，夹绕于一次侧中间，这样输出效率高，频响特性好一次侧线圈的电感量必需符合技术要求，这样才能满足低音频段频响特性的要求并选用铁芯截面积足够大的优质 GE 型硅钢片，如 0．35mm 的优质冷轧硅钢片或 D42 以上的热轧高质量硅钢片要求线包的漏感和分布电容应尽可能小，这样才能满足高音频段频响特性的要求为此，一次侧线包必需实行分层分段的穿插叠绕方式见图 5 的超线性输出变压器排线图超线性输出变压器排线图绕制须知首先应制作一只与铁芯尺寸一样的木芯，中心钻一只与绕线架一样直径的圆孔，然后再依据铁芯窗口面积制作线框，线框材料可选用 1mm 厚的胶木板、玻璃纤维板或硬电缆纸板，制成与铁芯窗口一样尺寸的线包框两组线圈同时绕制时，须将 Qz-2 型高强度漆包线分成两筒，并做好定位准确的、能移动的排线木夹，在绕制时只要轻轻来回移动木夹，则漆包线即可自动排整齐假设绕制不够娴熟，觉得两组线圈同时绕制不便利，亦可分边绕制，但留意每层圈数必需一样线包的层间绝缘应承受优质的绝缘电缆纸，由于线包的引出头较多，必需分清头尾，不能接错，在焊接处必需加黄蜡绸包好，以防止短路线包绕好与全部焊接好以后，用万用表测量无断路及短路现象存在，即可安装铁芯。
对于推挽型输出变压器的铁芯，可实行 2—3 片穿插安插的方法，不留空隙当输出变压器全部安装完毕后，必需先放置在 loooc 左右的枯燥环境中焙烘一 h 左右，然后乘热放人绝缘清漆中浸至无泡溢出，取出后沥干，再烘24h 即可备用2．A 类功放的调试A 类功放管的工作状态必需保持在栅压屏流特性曲线中心的直线局部，因此对 A 类功放管的栅极负压应进展认真的调校，以确保平均屏流数值的恒定，功放管的平均屏极电流应把握在 100，120mA具体的校准方法是，承受直流电流表 500mA 档，分别串接在功放管的屏极回路内，功放管栅极 有音频信号输入时，假设屏极电流上升，则表示该功放管的栅极负压过低；反之，如在有音频信 号输入时，功放管的屏极电流随之降低，则说明栅极负压过高因此，A 类功放的屏流变化必需保持在 10％左右，假设屏流变化较大时，则说明工作状态不稳定，或已经进入 AB 类的工作状态之中图 8 A 类功放级屏流校准图3. AB 类功放栅负压调整AB 类功放级的栅负压调整必需在注入音频信号后进展功放管的栅极负压是对阴极而言，因此， 在测量时应将万用电表置于直流电压 50V 档上，将负表棒接功放管的栅极，正表棒接功放管的阴极。
AB 类功放级的屏极电流变化幅度较大，一般从零信号到满载信号时屏极电流变化超过 1 倍，因此在调校时，将音量把握器置于最小位置时为零信号；置于最大位置时为满信号，各种功放管的 特性不同，其屏极电流的变化幅值与栅极负压值亦不一样当功放管选用 EL34、6CA7 时，栅极负压取—26V，其屏极电流的变化从零信号到满信号时为90—180mA；如功放管选用 6L6、6P3P 时，栅极负压取—22V，则屏极电流的变化值为 88—130mA；如功放管选用 KT88、6550 时，该管的栅极负压比较深，为—46V，故必需相应地增加前级的推动电压才行，其功放级从零信号到满信号时的屏极电流变化幅值较大，一般为 120—260mAAB 类功放级栅负压调整图整机的初调完毕后，再接上输入管阴极与输出级之间的负反响网络由于大环路的深度负反响会 给功率放大器的瞬态响应带来较大的危害，故本电路在设计时电性能指标不寄予于大环路负反响，而致力于放大器各级的局部负反响，并从电路的直接耦合与阴极输出等方式来提高放大器的 品质本电路从功放级至输人级的整机负反响取得格外低，仅把握在 6—10dB 之间这样既能保持整机的稳定性，又不影响整机的瞬态响应特性。
如接上负反响电阻后，整机输出增加，则说明输出端子相位接反，此时调换相位即可当负反响电阻接上后应使整机噪声减小，频率响应展宽，整 机稳定性提高整机调试中如未消灭特别现象，即可从输人端注入音频信号进展试听如将 CD、VCD、DVD、卡座、调谐器等的音频信号注入，音量把握电位器置于中间位置，连续开机 lh 左右，机内务局部均无特别现象时，即可认为初装顺当但在初次装配中不行避开地会消灭诸多问题，如沟通声、杂声、失真等不正常现象现作如下简 要分析，将整机故障予以排解1. 电压放大由 1/2 低噪音电压放大管 6N4 担当放大，以求获得较高的电压增益，本级电压增益设计为66 倍(36.4db)2. 倒相放大承受屏阴分割倒相电路，由另一半 6N4 完成(这样设计虽不是最正确组合，但可以简耦，以求获得平直的频响曲线本级电压增益0.96化电路构造，便利装机布线)倒相级与电压放大级直倍(-0.35db)3.推动电压放大由双三极管 6N6 担当，作用有二：一是对倒相级进展缓冲，防止倒相级因屏阴输出阻抗差异产生输出不平衡；二是对倒信任号进行放大，并与功放级送来的补偿信号合成为推动功放级的电压本级电压增益为 15 倍(23.5db)。
4.功率放大由两只 6P12 完成放大任务该级承受麦景图功放电路，工作于 B1 类，输出功率达40wB 类工作状态使该级的负载阻抗低至 525Ω，为高质量输出变压器制作制造了条件本级负反响的引入，使该级电压增益降到 1.6 倍(4.1db)，这是功放级能够稳定工作的前提图中 6P12 的帘栅供电使用稳压二极管降压，目的有三：一、降低帘栅极功率消耗，二、简化输出变压器制作(少一个绕组)，三、简化电源供给电路5. 输出变压器 该级增益 0.126 倍(-18db)，输出端按 8Ω计算据此计算，整机电压总增益为 192 倍(45.7db)给定输入灵敏度 0.5v 时，整机需要电压增益 31.1db，故机器的负反响量确定为 14.6db负反响电阻初值据此计算确定，反响电阻最正确数值由装机后试听调整确定6.电源滤波B+电源使用共模扼流圈滤波， 具有扼流圈匝数少，体积小，直流电阻小和滤波效果好等优点注：电源供给各级的 B+电压由降压(退偶) 电阻供给，电阻的数值是依据双声道计算确定的，图中只画出了一个声道，装机时应引起留意2.常用电子管代用型号6P3P 专用推挽输出牛 推挽输出变压器6.4+3 绕法绕制的初 4 加次 3 绕法 PP 牛,初级分两段正反绕制,次级三层串联.胆机变压器 6P3P 专用推挽输出牛 推挽输出变压器 4-6.6K 阻抗 全为正在做的 6P3P 推挽胆机配套的输出变压器，由于手上只剩Φ0.31mm 的线，算了算窗口空间刚刚够用，整个线包就只用了这一种线径。
参数：初级 2420 匝，0.31mm 单线次级 100 匝，0-4 欧 14 线并联，0-8 欧 10 线并联32*50 铁芯，4 夹 3 工艺，初级 4 段夹次级 3 段\绕好后实测 B-P1 直流电阻 61.4 欧，B-P2 直流电阻 61.2 欧姆，0-4 直流电阻 0.3 欧，0-8直流电阻 0.4 欧另一只线包数值大致一样次级阻抗=〔8+.4〕*24.2 ^2+61.2+61.4=5042=5K隔壁论坛有朋友提示考虑效率，假设按考虑效率的算法，初级阻抗为5.9K两种算法算出两个阻抗值，哎！前辈不敢，给你个绕制参数，实测效果还可以铁芯：86 片叠厚 50初级 5 段：第一段 136t〔正〕2 层+其次段 135t〔反〕4 层半+第三段 135t〔正〕5 层+第四段 135t〔反〕4 层半+第五段 135t〔正〕2 层=2430t〔每臂 1215t〕，1、3、5 段头尾连接，2、4 段头尾连接， 1、2 段头头连接，4 尾、5 尾分别为 p1\p2 出线线径 0.25QA次级 4 段：4 欧姆 64t，8 欧姆 92t，4 欧姆段线径 0.83，。
