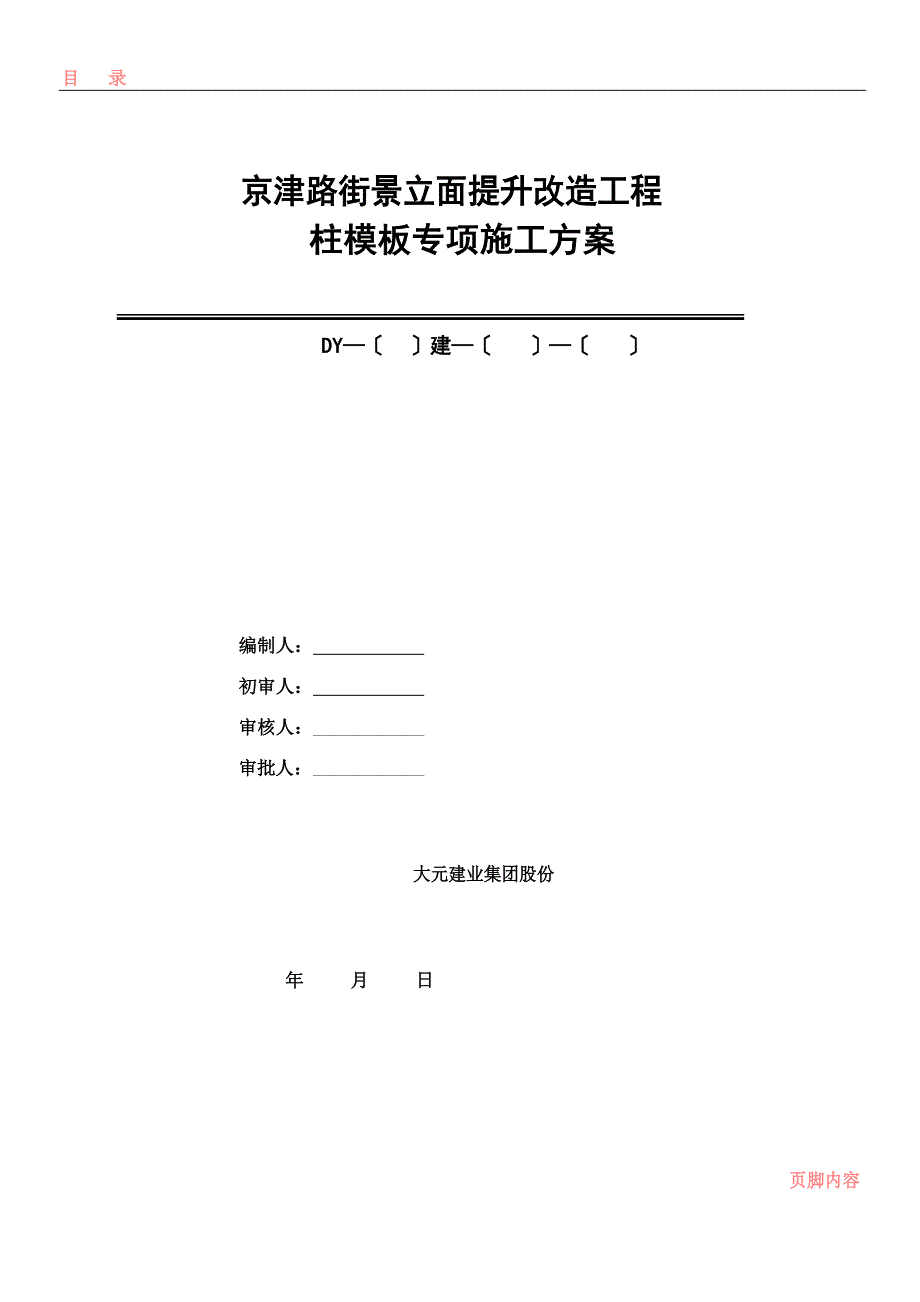

目录京津路街景立面提升改造工程柱模板专项施工方案DY—〔 〕建—〔 〕—〔 〕编制人： 初审人： 审核人： 审批人：大元建业集团股份年 月 日页脚内容目 录一、编制依据 2二、编制说明 3三、工程概况 3六、主要施工方法 4七、操作工艺 5八、模板撤除 5九、模板计算 6十、模板的撤除、保管 6十一、模板工程质量保证措施 6十二、主要治理措施 7一、编制依据《建筑构造荷载标准》GB50009-2012《混凝土构造设计标准》GB50010-2010《建筑地基根底设计标准》GB50007-2011《建筑施工安全检查标准》JGJ59-2011《建筑构造静力计算手册》(其次版)现行“建筑工程质量验收标准” 二、编制说明1、该施工方案完全满足工程招标文件的有关要求，充分考虑了合同条款中质量目标承诺，本着 对业主负责的原则；2、依据本工程的特点、有关施工标准的规定、本公司内部规章制度和质量方针，本着优化施工 方案、强化质量治理、合理降低工程造价，缩短工期的原则；3、依据建设单位的要求和现场的条件，确保优质、高效、安全的完本钱工程的施工任务；4、本工程施工的构造混凝土质量必需到达内坚实、外光滑的混凝土效果。
三、工程概况本次“京津路街景立面提升改造工程”工作范围为引河桥至南仓桥段，全长为 4.6 公里主要工作内容为道路沿线建筑及局部道路穿插口延长一个邻居内建筑立面提升改造，含屋顶、墙体、底商、牌匾、空调罩、护栏，围墙、广告标识等立面整修原涉及 107 栋建筑〔由于打算拆迁削减 11 栋，资金问题路口不延长削减 21 栋〕，现整修 75 栋，涉及公建 34 栋，民建 41 栋、围墙及入口 19 处主要屋面坡屋顶 23892 平方米，干挂石材及陶瓷薄板 12762 平方米，增加空调罩1473 个，标准牌匾 3411 个，整修人行道 1326 平方米，整修台阶 1859 平方米，立面质感涂料 138819 平方米四、施工技术预备1. 认真阅读施工图，把握设计的要领，明确设计意图，依据设计要求做好技术交底；2. 选派有参与过同类工程、施工阅历丰富，具有专业理论学问的人负责模板技术，对工程的细 部与结点进展具体放样；3. 组织有多年施工阅历的娴熟工进场，进场后由模板班组长、施工员对本工种进展交底，提出 技术、质量、安全等要求五、材料要求1. 木材材质不低于Ⅲ等材，不得承受有脆性、严峻扭曲和受潮后简洁变形的木材；2. 模板所承受的木方必需加工成不翘曲、规格全都的模板背楞；3. 木模板必需选购封边严实光滑的模板，规格全都，几何尺寸方正。
承受旧胶板时，必需齐边 刷胶封边1. 劳动力安排工种名称模板制作运输模板施工人数10202. 施工机械机械名称砂轮机圆盘锯压刨床数 量型 号23M11042MB103功 率3kw3kw4、作业条件⑴、针对本工程特点，施工前确定模板制作的几何外形、尺寸要求，龙骨的规格、间距、选用 支架系统⑵、木模板备料：模板数量应按模板设计方案结合施工流水段的划分，进展综合考虑，合理确 定模板的配置数量⑶、模板涂刷脱模剂，并分规格堆放；依据图纸要求，放好轴线和模板边线，定好水平掌握标高⑷、柱钢筋绑扎完毕，水电管及预埋件已安装，绑好钢筋保护层垫块，并办完隐蔽验收手续 六、主要施工方法〔一〕材料要求1、对拉螺栓：承受φ14 的 HPB235 钢筋，双边套丝扣，并且两边各带好两个螺母，沾油备用2、隔离剂：使用水性隔离剂〔二〕质量要求模板安装允许偏差〔mm〕项次工程允许偏差值〔mm〕检查方法根底51轴线位移尺量柱32标高±3水准仪或拉线尺量根底±53截面尺寸尺量柱±2七、操作工艺安装柱模板：柱模板的背部支撑由两层组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压 力；其次层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一 个完整的柱模板支撑体系。
1、模板组片完毕后，检查模板的对角线，平坦度和外形尺寸2、安装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定3、随即安装其次、三、四片模板，作好临时支撑或固定4、先安装上下两个柱箍，并用脚手管和架子临时固定5、逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差、截面、对角线，并做支撑6、依据上述方法安装肯定流水段柱子模板后，全面检查安装质量，留意在纵横方向上都挂通线 检查，并作好群体的水平拉(支)杆及剪力支杆的固定7、将柱模内清理干净，封闭清理口，检查合格后办预检8、因柱顶有钢构造预埋钢板和螺栓，所以柱顶要留 5cm 混凝土做其次次浇筑，模板支设和撤除时要考虑八.模板撤除1、侧模撤除：在混凝土强度能保证其外表及梭角不因撤除模板而受损后，方可撤除2、柱模板撤除时，要从上口向外侧轻击和轻撬，使摸板松动，要适当加设临时支撑以防柱子 模板倾倒伤人目录S ＝356.34mm＝＝依据计算选用柱箍九、模板计算〔一〕柱箍的计算柱模板计算简图按双跨连续受力计算柱截面尺寸按最大尺寸 400×400mm，承受 18 厚胶合板，柱高最高为＜3.0m1〕柱模受到的砼侧压力为：P=4+1500KsKwu1/3/T+30 〕=4+1500*1.15*1.12*31/3(20+30)=57.84KN/M2 P=25H=25*3.0=75KN/M2取小值 P=57.84KN/m2。
考虑振动荷载 4KN/m2，则总侧压力P = 57.84+4 = 61.84KN/m22〕柱箍间距 S 计算模板厚度为 18MM，则侧压力的线布荷载：q = 61.84×0.65 = 40.20KN/m，又两跨连续圈梁的挠度系数 K = 0.521，则间距为 S = 350mm ＜ 356mm，满足要求十、模板的撤除、保管模板侧模应以能使混凝土外表及棱角不受损坏时方可撤除，底模应按《混凝土构造工程施工质 量验收标准》的有关规定执行模板撤除的挨次和方法，应依据配板设计的规定进展，遵循先支后拆，先非承重部位，后非承 重部位以及自上而下的原则拆模时，严禁用大锤、撬杠等硬砸硬撬拆模时，操作人员应站在安全处，以免发生安全事故，待该片模板全部撤除后，方准将模板、 配件、支架等运出堆放拆下的模板、配件等，严禁抛扔，要有人接应传接，按指定地点堆放，并做到准时清理、修理 和涂刷好隔离剂，以备待用十一、模板工程质量保证措施页脚内容目录1、涨模、断面尺寸不准变形的原则：依据柱高和断面尺寸设计核算柱箍自身的截面尺寸和间距， 以及使用穿柱螺栓和竖向木楞，以保证柱模的强度、刚度足以抵抗混凝土的侧压力2、柱身扭向防治的方法，支模前先校正柱筋，使其首先不扭向。
安装斜撑(或拉锚)，吊线找垂 直时，相邻两片柱模从上端每面吊两点，使线坠到地面，线坠所示两点到柱位置线距离均相等保证柱模不扭向3、轴线位移，一排柱不在同始终线上防治的方法：成排的柱子，支模前要弹出中轴线及轴边 通线，然后分别弹出每柱的另一个方向轴线，再确定柱的另两条边线支模时，先立两端柱模，校正垂直与位置无误后，柱模顶拉通线，再支中间各柱模板每柱分别四周支撑，保证每柱垂直和位置正确十二、主要治理措施(一) 技术治理措施1、建立以工程工程师为核心的技术治理体系2、进展各种技术性会议，沟通施工阅历，执行 PDCA 循环3、制定消退质量通病的技术措施和施工工艺4、依据设计图纸和变更，翻制施工大样图〔二〕质量治理措施1、在全职工中常常性进展“质量第一”的思想教育，组织开展全面质量治理的“全优工程” 和“质量月”活动成立 QC 质量攻关小组，分析质量事故缘由，总结阅历2、定期召开质量评定分析会，针对问题组织攻关，认真执行公司质量奖罚制度3、挂牌作业，执行“三检制”和质检员一票拒绝制4、防止质量通病a.在模板支设前，对操作班组进步行具体的技术交底，并落实责任 b.认真执行自检、交接检制度，定期检查，奖优罚劣。
c.模板支设过程中，木屑、杂物必需清理干净，在柱根部留清扫口，将杂物准时清扫后再封上 d.局部的漏浆、挂浆应准时进展铲除5、模板漏浆处理：柱模板其根部构造四周加粘海棉条一道，并增设Φ 48×3.5 的钢管柱箍一道6、防止涨模、偏位可实行的措施：a. 模板设计强度掌握页脚内容b. 背楞加密c. 柱模安装就位前实行定位措施7、各类模板制作应严格要求，经质检员验收合格方可投入使用模板支设完后先进展自检，保 证其在允许偏差之内，凡不符合要求的应准时返工调整，合格前方可报验〔三〕安全措施1、模板堆放：模板堆放区在施工现场东西侧，加工成型的模板与整板、散板应分开码放，并写 明编号2、进入施工现场人员必需戴好安全帽3、施工现场不准吸烟模板堆放区、木工房、木料堆放区应有完善的防火、灭火措施4、拆模板时相互协作，协同工作传递工具时不得抛掷拆模时应留意人员行走，并留意提示5、不得在脚手架上堆放木料、模板及其他材料6、模板支设做到工完场清，材料码放整齐〔四〕文明施工措施1、现场划分场地统一模板堆放，撤除的模板准时清理刷油，垃圾集中堆放清运2、模板准时整修，增加周转次数3、模板加工机械全部在室内封闭治理，阻挡噪声集中，锯屑、刨花准时清理打包外运。
4、夜间拆模忌用锤砸碎出声〔五〕成品保护措施模板的堆放、清理和修理：模板撤除后，马上对模板的板面及缝进展修理清理，如模板清理 、变形的校正、模板配件的更换等。
